TYT8694变压器主后备一体保护测控装置的功能与选型应用

来源:HZVOLT 时间:2026-08-21 14:56:49

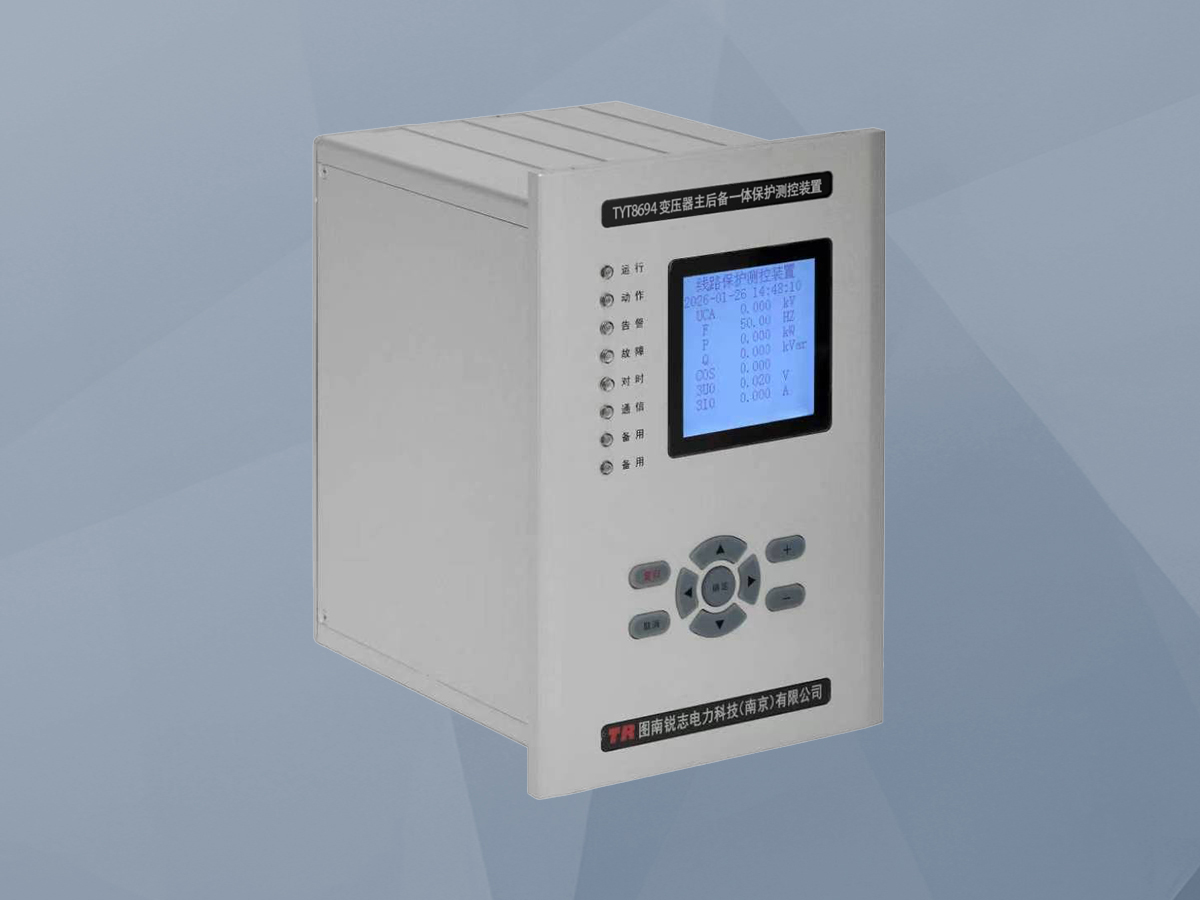

什么是TYT8694变压器主后备一体保护测控装置?功能、配置与应用一次讲清

TYT8694变压器主后备一体保护测控装置是我公司TY8690系列中的集成型变压器保护单元,将主保护、后备保护、测控、通信功能整合于一体,可直接应用于110kV、35kV变电站的变压器间隔。相比传统“差动保护+后备保护”两台装置方案,TYT8694在节省屏柜空间、减少二次接线的同时,仍能满足电网对选择性、速动性、灵敏性和可靠性的要求,是当前城网、农网及用户变电站变压器保护的常用选型。

一、TYT8694主后备一体保护测控装置的定位

在电力二次系统中,变压器是变电站的核心设备,其保护配置通常分为主保护和后备保护两级。主保护承担差动、瓦斯等非电量类快速切除任务;后备保护则在主保护拒动或相邻设备故障时,按时间阶梯提供过流、零序、过负荷等保护。传统方案需要分别配置变压器差动保护装置(如TYT8691)和变压器后备保护测控装置(如TYT8692),而TYT8694变压器主后备一体保护测控装置把这两类功能整合到一台装置内,实现了保护、测控、录波、通信一体化。

该装置归属于我公司TY8690系列,工作电源为AC/DC86~264V(24V、48V可定制),额定交流输入5A/100V,交直流通用的开入、操作回路及防跳回路设计,使其在直流220V、110V以及交流操作环境中均可直接应用。

二、核心保护功能与测控能力

作为变压器主后备一体保护测控装置,TYT8694在功能上覆盖了变压器间隔所需的常见保护元件,并同步完成电压、电流、功率等电气量测控。其典型功能包括:

  • 主保护:比率制动差动保护、差动速断保护,以及瓦斯、温度等非电量保护开入,实现内部故障的快速判别;
  • 后备保护:三段式复压闭锁过流保护、零序过流保护、过负荷告警/跳闸、过电压/低电压保护等,按阶梯时限配合上下级设备;
  • 测控功能:三相电流、三相电压、有功/无功功率、功率因数、频率、四象限电能计量,支持遥测、遥信、遥控、遥调“四遥”上送;
  • 辅助功能:故障录波、事件顺序记录(SOE)、出口矩阵灵活整定、B码与NTP对时,便于事故反演和运行分析。

装置提供15路可自定义开入,断路器位置、隔离开关位置、非电量信号等均可按需接入;出口矩阵整定方式让保护跳闸、信号输出与现场实际接线自由匹配,调试效率更高。

三、硬件配置与关键技术参数

TYT8694在接口设计上兼顾了传统综自系统与数字化变电站的接入需求。以下为其主要技术参数:

参数项 典型配置
工作电源 AC/DC86~264V(24V、48V可定制)
额定交流输入 5A/100V
开关量输入 15路开入自定义
通信接口 双以太网+单RS485
对时方式 B码、NTP网络对时
辅助功能 故障录波、电能计量、出口矩阵

双以太网设计可分别接入站控层监控网络和调度数据网,RS485接口则便于接入温度控制器、档位变送器等慢速辅助设备。B码与NTP对时保证了站内事件顺序记录和故障录波的时间一致性,这是和光伏远动通讯屏、通讯管理机协同运行的基础。

四、35kV/110kV变电站典型应用场景

TYT8694主要面向110kV及35kV电压等级的变电所。在这些场景中,变压器容量中等、间隔数量不多,用户对保护装置的集成度和经济性要求较高,主后备一体化方案能够显著降低二次屏柜数量和电缆长度。

在110kV终端变电站中,主变通常为两圈或三圈变压器,TYT8694可完成主变高、低压侧电流采集及本体非电量信号接入,实现差动保护与后备保护的统一整定;在35kV用户变电站中,装置则常与低频低压减载屏、三合一箱变测控装置、线路保护测控装置等共同组成综合自动化系统。

? 应用提示:对于需要中英文切换或对IEC61850协议有要求的涉外项目,可优先考虑同系列其他具备相应配置的型号;TYT8694则更适合以中文界面、IEC103/Modbus等传统规约为主的国内综自系统。

五、选型要点与典型案例

为变压器间隔选择TYT8694主后备一体保护测控装置时,建议从以下五个维度核对:

  • 电压等级与容量:确认变压器为110kV或35kV等级,容量与CT变比匹配装置的5A额定输入;
  • 保护功能完整性:核查是否需要差动速断、过流、零序、过负荷、非电量等全部功能;
  • 通信规约:确认后台监控系统、远动装置支持的规约与装置接口一致;
  • 开入/开出数量:根据断路器、隔离开关、非电量信号数量核对15路开入及出口矩阵是否满足;
  • 工作电源:核对现场直流屏电压等级,必要时定制24V或48V电源版本。

我公司已将该系列保护测控装置应用于浙江110kV泰富变电所、滁州中联水泥110kV总降变电所、溧阳德龙钢铁集团35kV变电所、国轩合肥电池35kV总降变电所等典型工程,覆盖了冶金、水泥、新能源电池等多类用户场景。

如需了解TYT8694变压器主后备一体保护测控装置的完整说明书、典型接线图或进行变压器保护配置方案定制,欢迎联系我公司技术团队,我们将根据您的变电站规模与调度接入要求,提供针对性的选型与技术服务。
