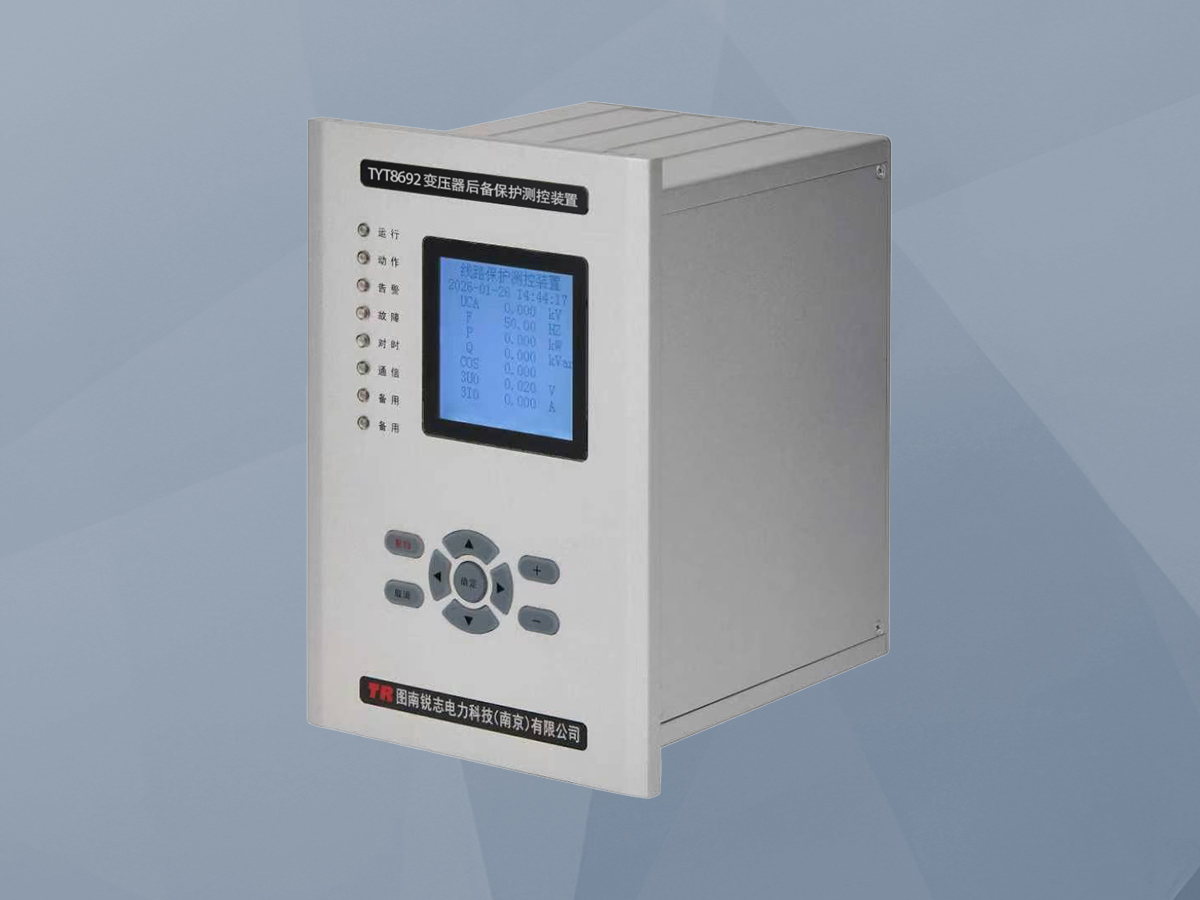

TYT8692变压器后备保护测控装置

一、变压器后备保护测控装置概述
       变压器后备保护测控装置是专为配电系统设计的保护设备，用于提供变压器的后备保护功能，防止故障扩散。该装置按变压器侧配置（如高压侧、中压侧、低压侧），适用于三卷变压器，各侧保护功能相同但针对不同电压等级优化。它集成了保护、遥测和遥控功能，旨在简化调试、提升运维效率，并适用于110kV及以下电压等级的变电所、工矿企业配电系统。传统分散式保护系统因设备繁多、接口复杂导致故障率高，而本装置通过一体化设计减少设备数量和链路风险，支持无人值守和智能运维趋势。
二、变压器后备保护测控装置的主要功能

       保护功能：
       提供完整的后备保护，包括过流保护、零序电流保护、过电压及低电压保护等，通过定值控制字灵活投退功能。
       支持多级防护逻辑，例如方向保护或闭锁过流保护（可选），确保故障快速切除。
       测控功能：
       实时监测电气参数，包括电流、电压、有功功率、无功功率、功率因数等，测量精度优于同级仪表（但不可用于计量）。
       采用两表法测量，修改CT/PT变比后可显示一次值，替代数字式测量仪表。
       远程操控与事件记录：
       支持遥控分合闸、保护软压板投退、定值修改及定值区切换。
       记录SOE事件（如保护跳闸、开关变位、非电量变位），按时间顺序存储128条事件，便于故障分析。
       通讯组网：
       配置2路以太网接口和RS485接口，支持MODBus协议；可选配IEC 61850规约（需定制）。
       支持B码、SNTP、IRIG-B等多种对时方式，确保时间同步。
       人机界面与维护：
       配备液晶显示器和操作按键，就地调阅监控数据、保护状态及历史记录。
       支持本地调试功能，如出口传动测试和系统复归，简化维护流程。
三、变压器后备保护测控装置的工作原理
       信号采集与处理：
       通过开入插件接收电气量信号（如电流、电压），采用32位微控制器和DSP实时处理数据，结合坏点滤除算法提升抗干扰能力。
       硬件分工明确：CPU插件执行核心逻辑，开出插件驱动跳闸/告警信号，电源插件提供隔离供电。
       保护动作逻辑：
       以过流保护为例：当检测到电流超过定值且功能软压板投入时，装置根据预设延时（0.1–100秒可调）触发动作。
       动作模式分跳闸或告警：跳闸模式驱动继电器出口（触点容量8A@250V），告警模式仅触发信号继电器。
       逻辑通用性与配置：
       保护元件模块化设计，支持独立投退或定值调整。
       密码保护机制（默认密码1000）确保参数修改安全。
       抗干扰设计：
       采用全封闭机箱和强弱电分离布局，软件层面集成电磁兼容算法，满足GB/T 14598标准。
四、变压器后备保护测控装的技术特性
       核心参数：
       通讯接口：2路以太网，支持MODBus协议；可选IEC 61850。
       测量精度：电流/电压±0.5%，功率±1%（基于同级仪表比较）。
       输入输出：支持多路开入（电压可调）和继电器出口。
       环境适应性：
       工作温度：-40°C至70°C；存储温度：-40°C至80°C，适用于恶劣工业环境。
       通过静电放电（±8kV）、浪涌（4kV）及辐射抗扰度（10V/m）测试，符合I级振动和冲击标准。
