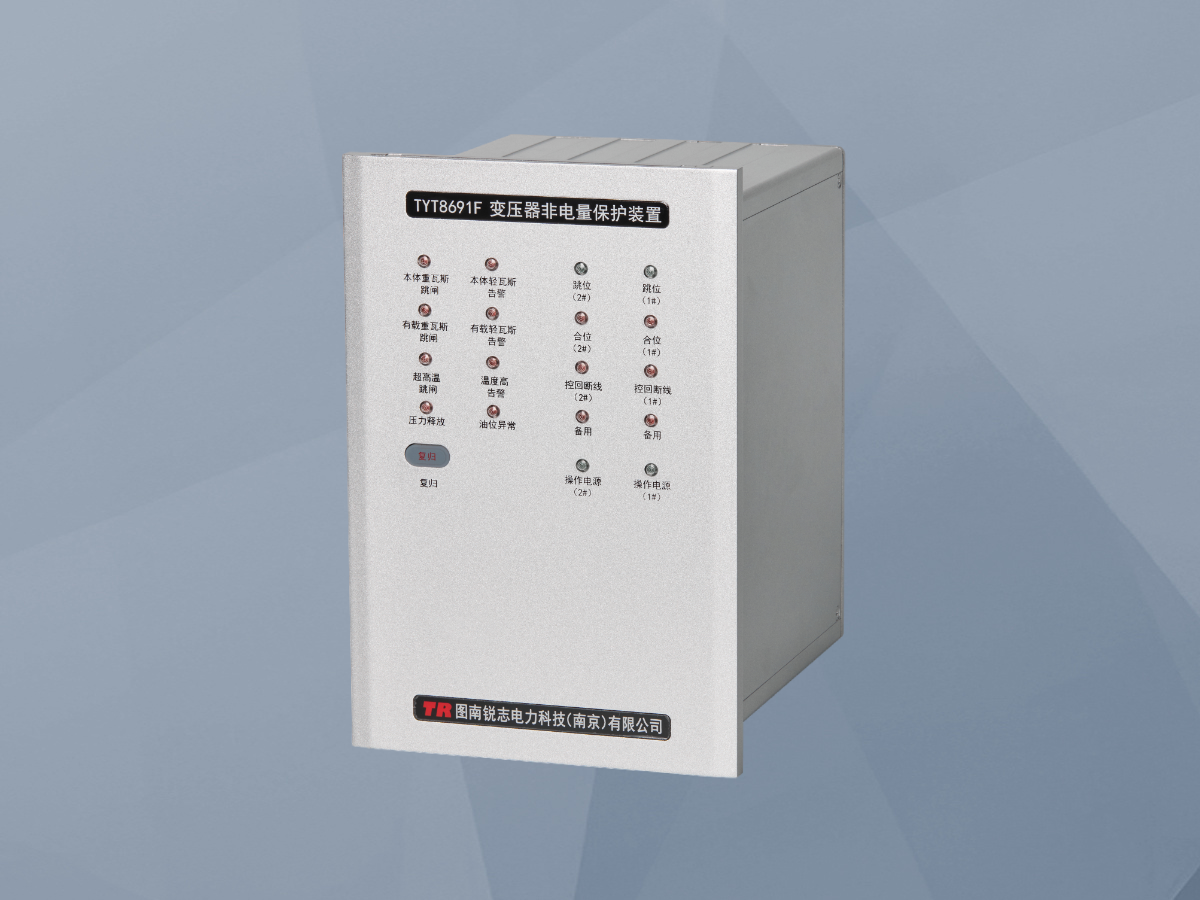

TYT8691F变压器非电量保护装置

一、主变非电量保护装置的概述：
       在风电场、光伏电站等新能源场站中，传统变压器非电量保护采用“传感器+变送器+PLC+硬接线”的分散模式。该系统存在固有缺陷：设备种类繁多导致接线复杂、故障点激增；多厂家设备接口与协议不一，调试与协调成本高昂；柜内空间拥挤，运维与扩容极为不便。为应对上述挑战，主变非电量保护装置应运而生。其核心设计思想是功能融合，将非电量保护、通信管理、交换机甚至测控功能集成于单台装置。这从根本上简化了系统结构，实现了“减少设备数量、降低链路风险、统一管理界面”的工程目标，契合电站无人值守与智能运维的发展趋势。

二、主变非电量保护装置的主要功能
       主变非电量保护装置通过监测变压器运行中的非电气量参数（如气体、温度、压力等），实现以下核心功能：
1. 非电量保护配置
       本体轻瓦斯/重瓦斯：检测变压器内部轻微或严重气体异常（如局部放电或绝缘击穿）。
       有载轻瓦斯/重瓦斯：针对有载调压变压器的特殊气体监测。
       温度相关保护：
       温度升高/过高：防止绕组过热导致绝缘损坏。
       压力与油位保护：
       压力释放：检测油箱内压力骤增风险。
       油位高/低：防止油位异常引发冷却失效或溢油。
       风冷故障：监测冷却系统异常导致的散热失效。
2. 测控与通讯功能
       输入输出能力：
       支持21路有源开入（AC/DC220V、DC110V/48V可调）。
       提供13路独立继电器出口（触点容量8A@250V/30V），用于跳闸或告警信号驱动。
       多协议通讯：
       双以太网接口（支持IEC104标准）；选配IEC61850规约。
       RS485接口（Modbus-RTU协议）。
       时间同步：支持B码、SNTP、IRIG-B等多种对时方式。
3. 事件记录与维护
       事件分类记录：
       保护动作事件（128条）、告警事件（128条）、遥信变位（128条）、操作记录（128条）、自检事件（32条）。
       本地调试功能：支持出口传动测试、通讯模拟及系统复归。
4. 灵活配置与扩展
       模块化设计：保护元件独立模块化，可根据需求灵活投退或调整定值。
       定制化选项：控制回路电源电压（AC/DC220V、DC110V/48V可选）、开入插件电压等级及IEC61850功能选配。

三、主变非电量保护装置的工作原理
    装置基于实时监测非电量参数，结合预设逻辑判断实现快速响应：
1. 信号采集与处理
   传感器输入：通过开入插件接收来自气体继电器、温度传感器、压力变送器等设备的模拟/数字信号。
   硬件架构：采用32位微控制器+DSP+FPU组合，实时计算采样数据（16位AD高精度采样），并通过坏点滤除算法提升抗干扰能力。
2. 保护动作逻辑（以本体轻瓦斯为例）
   触发条件：
     1. 本体轻瓦斯信号=1（气体产生）。
     2. 功能软压板“非电量保护”已投入。
     3. 信号持续≥设定延时（默认0.1秒可调）。
   动作执行：
     跳闸模式：驱动3J~5J继电器出口，触发事故信号继电器（12J），液晶显示动作信息。
     告警模式：仅驱动告警信号继电器（13J），显示告警信息。
   逻辑通用性：其余保护（如温度过高、压力释放等）动作逻辑与本体轻瓦斯一致，仅需调整信号类型及定值。
3. 硬件协同机制
   背板插件分工：
     CPU插件：核心运算单元，处理保护逻辑及通信任务。
     开出插件（B3）：输出跳闸/告警信号至断路器或告警装置。
     开入插件（B4）：接收变压器本体非电量信号。
     电源插件（B2）：提供装置供电及信号隔离。
   抗干扰设计：全封闭机箱、强弱电分离布局，软件层面采用电磁兼容算法，满足GB/T 14598系列标准。
4. 定值与参数管理
   可配置参数：包括保护延时（0.1~100秒）、动作类型（跳闸/告警）、通信地址、波特率等。
   密码保护机制：修改参数需输入密码（默认1000），确保设置安全性。
四、技术特性
       环境适应性：工作温度-40~70℃，存储运输-40~80℃，适用于恶劣工业环境。
       电磁兼容：通过静电放电（±8kV接触放电）、浪涌（4kV线-地）、辐射抗扰度（10V/m）等多项试验。
       机械可靠性：符合I级振动、冲击标准，确保长期稳定运行。
