安徽省亳州35KV变电站项目案例

一、 项目背景
        本项目为安徽某某35kV变电站的二次系统建设工程。随着电网智能化水平的不断提升，传统的变电站已逐步向综合自动化方向转型。本项目旨在构建一套分层分布式、高可靠性的变电站综合自动化系统，实现对该35kV变电站的"遥测、遥信、遥控、遥调"四遥功能，以及电能质量监测、网络安全管理等高级应用，最终达成变电站少人值守或无人值守的目标。

二、 项目整体架构
        从二次设备室的全局视图可以看出，该系统采用了典型的分层分布式结构，主要由以下几个核心区域组成：
        1. 主控操作区：设有操作员工作站、打印机、调度电话等，供运行人员日常监控与操作。
        2. 保护测控区：布置了主变压器保护测控屏、线路保护测控屏等，实现对一次设备的就地保护与测控。
        3. 公共信息与监测区：包含公用测控屏、电能质量在线监测屏等。
        4. 网络通信与安全区：配置了数据通讯网屏、电力数据网屏及二次安防屏，保障数据传输的安全与高效。

三、 核心子系统与设备解析

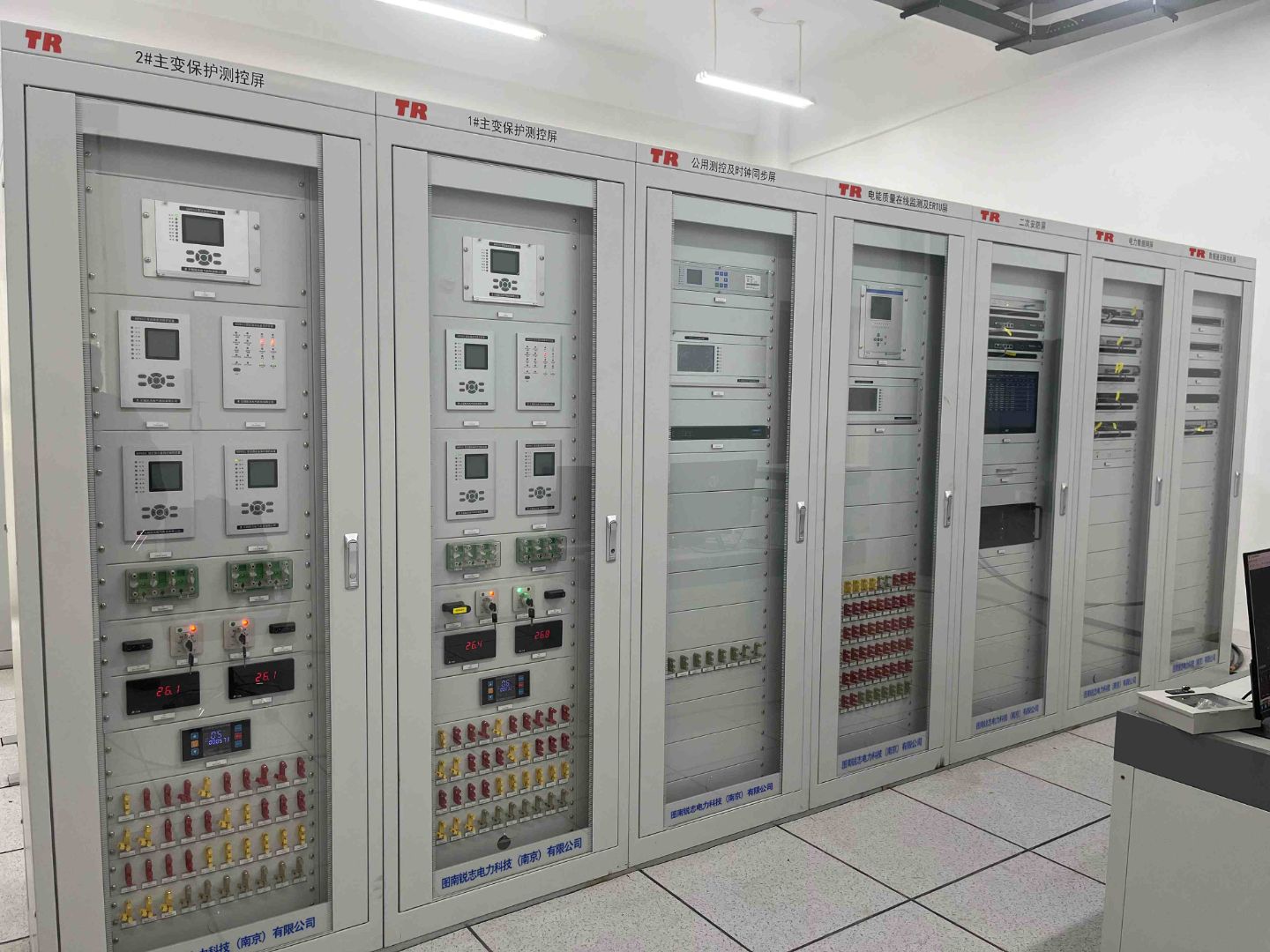

1. 保护测控系统（对应图4：主变保护测控屏）
        • 设备配置：图4展示了"1#主变保护测控屏"和"2#主变保护测控屏"。屏柜内密集安装5台微机保护测控装置。
        • 功能解析：
        主变保护：集成了变压器差动保护、变压器后备保护（过流、零序等）、变压器非电量保护（瓦斯、温度等）功能。当变压器发生内部或外部故障时，装置能迅速动作，切除故障点，保护主设备的安全。
        测控功能：实时采集变压器的电压、电流、有功/无功、温度等模拟量，并对变压器的高、低压侧断路器及隔离开关进行分合闸控制。
        面板特征：装置面板配备了液晶显示屏用于显示实时数据和事件记录，下方配有密集的LED状态指示灯（如红色、黄色、绿色）以及操作按钮，方便运维人员就地查看状态和进行调试。

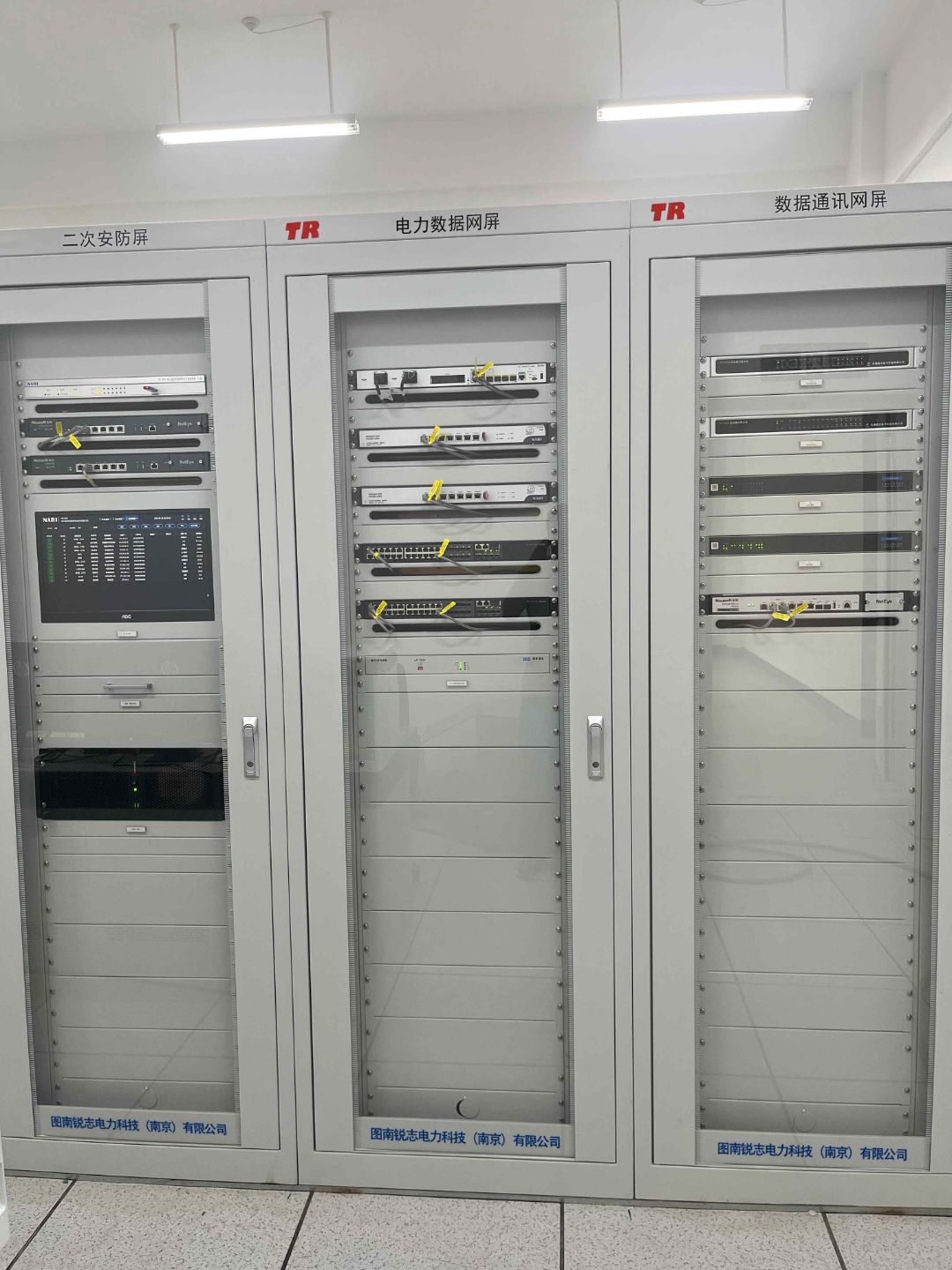

2. 网络通信系统（对应图2：通讯与数据网屏）
        • 设备配置：图2展示了"二次安防屏"、"电力数据网屏"和"数据通讯网屏"。屏柜内安装了大量工业级交换机、通信管理机、纵向加密认证装置及防火墙设备。黄色网线规整地连接在端口上。
        • 功能解析：
        数据汇聚与转发：通信管理机负责汇聚站内各保护、测控装置的实时数据，并将其转发给调度中心。
        网络安全防护：二次安防屏内置防火墙和纵向加密装置，构成了变电站的网络安全屏障，防止非法入侵和数据篡改，满足电力监控系统安全防护的相关规定。
        多网互联：电力数据网屏和数据通讯网屏实现了调度数据网、保护专网、站内监控网等多张网络的逻辑隔离与物理隔离，确保不同业务数据的独立传输。

3. 公共测控与电能质量监测（对应图1：公用测控与电能质量屏）
        • 设备配置：图1左侧为"公用测控及时钟同步屏"，右侧为"电能质量在线监测及ERTU屏"。
        • 功能解析：
        公用测控：负责采集全站非电量信号（如消防报警、门禁状态）、直流系统状态以及站用电系统的监控，是变电站公共信息的汇聚中心。屏内顶部可见带有数码管显示的小型通信管理机或GPS对时扩展装置。
        电能质量监测：右侧屏柜集成了电能质量在线监测装置和ERTU（电能量远方终端）。该装置能够实时监测电网的电压偏差、频率偏差、谐波含量、三相不平衡度等关键指标。ERTU则负责将全站的电能计量数据远传至上级主站，满足电能量考核与结算的需求。屏柜下部整齐排列着红色和黄色的端子排，用于二次回路的接线。

4. 调度端与主控室（对应图3：主控室全景）
        • 设备配置：图3展示了宽敞明亮的二次设备室主控区域。前方设有双操作员工作站（双屏显示电网一次接线图）、调度电话和多功能打印机；后方一字排开的是各类保护测控屏、通信屏及公用屏。
        • 功能解析：
         实时监控：运行人员通过前方的操作员站，可以直观地监视全站设备的运行状态、实时潮流分布。一旦接收到保护装置的动作信号或事故报警，系统会在屏幕上弹出告警窗口。
         远程操作：在权限允许的情况下，运维人员可通过此工作站对远方的断路器进行遥控操作，极大地提高了运维效率。

四、 项目亮点
        1. 标准化程度高：所有屏柜均来自专业电力设备厂家（如南京锐志电力科技），外观统一，内部布线工艺精湛（横平竖直，标识清晰），符合电力系统二次接线的高标准要求。
        2. 系统安全性强：专门设置了二次安防系统，引入了加密和隔离技术，构建了纵深防御体系，保障了电网调度数据的安全可靠。
        3. 智能化水平高：全面采用微机保护测控装置和标准化的网络通信技术，实现了信息共享和互操作，为变电站的智能化运维奠定了坚实基础。
