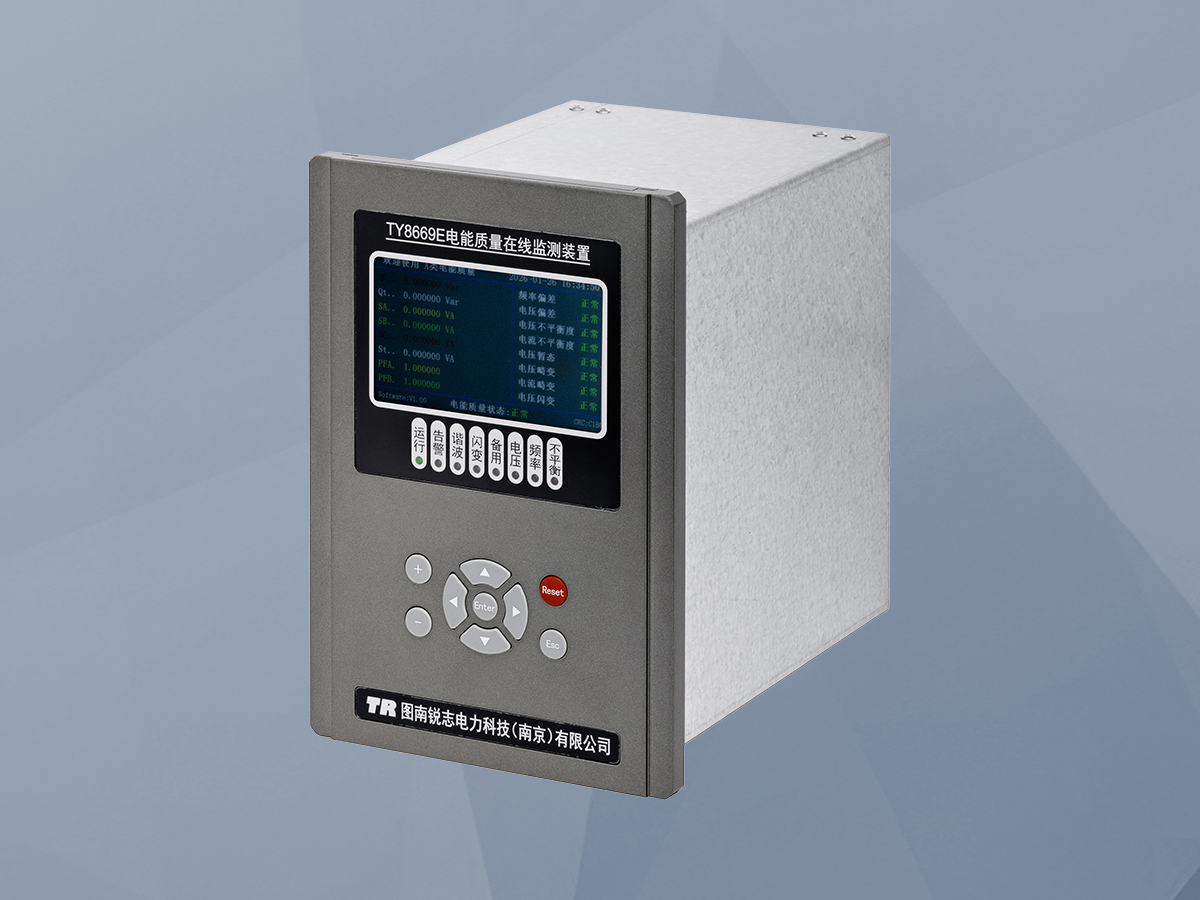

A类电能质量在线监测装置

一、A类电能质量在线监测装置的概述
       A类电能质量在线监测装置代表了电能质量测量领域的最高精度与权威标准。随着电力市场化改革的深入和高端制造业、数字经济的发展，电能质量已从技术问题演变为涉及经济赔偿、合同履约的法律与商业问题。本装置严格遵循IEC 61000-4-30 A级标准，该标准对测量方法、数据处理、时钟同步和不确定性提出了极其严苛的要求，确保其测量结果在全球范围内具有可比性和可仲裁性。它不仅是一个监测设备，更是一个“电力质量法庭”的数据基石，能够精准量化电压暂降导致的设备停机损失、谐波超标引起的附加线损、以及频率偏差对电网稳定性的影响，为发电、输电、配电和用电各方提供无可争议的数据证据，是构建公平、透明、高质量电力市场环境的关键基础设施。
二、A类电能质量在线监测装置的主要功能
1.  稳态指标的超高精度测量
     装置对电力系统正常运行状态下的各项指标进行连续、同步测量。电压、电流有效值的测量采用真有效值算法，结合高精度ADC和温度补偿技术，确保在全量程范围内的线性度与精度。频率测量基于过零检测和高级插值算法，分辨率达到0.001Hz。三相不平衡度计算严格遵循对称分量法，准确分离正序、负序和零序分量。闪变测量完全模拟人眼-脑系统对光闪烁的感知模型，通过实时计算瞬时闪变视感度并统计得到短时（Pst）和长时（Plt）闪变值。
2.  谐波与间谐波的频谱深度分析
     基于高性能处理器和FFT（快速傅里叶变换）算法，对电压电流信号进行精确的频谱分析。不仅分析2-63次谐波，还扩展至0.5-62.5次的间谐波以及2.5kHz以上的高频谐波。采用同步采样和加窗插值技术，有效抑制频谱泄漏和栅栏效应，确保各次谐波幅值和相角的测量精度，为谐波源定位和滤波器设计提供可靠数据。
3.  暂态事件的快速检测与高精度记录
     暂态事件（如电压暂降）的检测采用半周波刷新和有效值计算（IEC 61000-4-30规定）。装置具备高速数据处理能力，能在半个周波（10ms）内识别出电压有效值是否越限。一旦事件触发，装置会以高达1024点/周波的采样率记录事件发生前后数个周波的完整波形，并精确标记事件开始、结束时刻（误差在毫秒级内），记录事件特征值（残压、持续时间），形成符合COMTRADE或PQDIF标准的事件报告。
4.  数据同步与高级应用功能
     通过高精度时钟同步接口（如IRIG-B），确保装置内部时钟与UTC时间的偏差在微秒级，这对于多监测点联合分析扰动传播路径至关重要。基于精确的同步数据，装置可实现“暂降源定位”功能，通过比较监测点与上游点的事件时序和电压电流相位变化，判断扰动是来自系统侧还是用户侧。此外，还能将监测到的电压事件与标准耐受曲线（如ITIC、SEMI F47）进行比对，自动评估该事件是否可能导致敏感设备脱扣或损坏。
5.  强大的数据存储、通信与远程管理
     装置内置大容量固态存储，可保存长达数年的分钟级统计数据和数千条事件记录。支持标准的电能质量数据格式（PQDIF）导出，便于与第三方分析软件对接。通过内置的Web服务器，用户可直接通过浏览器访问装置界面，查看实时数据、下载历史报告、修改定值。同时支持通过IEC 61850、Modbus TCP等协议将数据无缝接入上级电能质量管理系统或综合监控平台。
三、A类电能质量在线监测装置的工作原理
A类电能质量在线监测装置的工作原理是一个从高速信号采集、精密算法处理到标准化数据输出的完整链条，其核心在于保证全链路测量的不确定度最小化。
1.  高保真信号采集与调理
     电压、电流信号通过高精度互感器或传感器转换为小电压信号后，进入装置的模拟输入通道。前端采用抗混叠滤波器，以高于奈奎斯特频率的截止频率滤除高频噪声。随后，由高性能、多通道同步采样的24位Σ-Δ模数转换器（ADC）进行数字化，采样率通常为51.2kHz或更高，确保能捕捉到高频谐波和瞬态细节。所有通道的采样时钟严格同步，以消除通道间的相位差。
2.  基于标准算法的实时计算引擎
     数字化后的信号送入多核处理器的核心计算单元。其中一个核心专门负责执行IEC 61000-4-30标准定义的各项算法：每10个周波（200ms）计算一次电压/电流有效值、频率；每150个周波（3s）计算一次谐波、间谐波；每10分钟计算一次闪变值（Pst）。另一个核心则并行运行暂态事件检测算法，以半周波为间隔滚动计算有效值，并与设定的阈值进行实时比对，一旦越限立即触发事件记录流程。
3.  暂态事件捕获与波形记录机制
     当暂态事件被检测到，系统会立即启动高速缓存机制。事件发生前若干个周波的原始采样数据（预触发）和事件发生后若干个周波的数据（后触发）会被从高速缓存中提取，并连同精确的时间戳（来自高稳晶振和外部时钟同步信号）一起，打包存储为故障录波文件。同时，事件摘要信息（类型、幅值、持续时间、时间）被写入事件日志。整个过程在硬件中断服务程序中完成，确保即使在高负载下也不会丢失关键事件。
4.  数据整合、存储与标准化输出
     经过计算引擎处理得到的各项指标（如每200ms的有效值、每3s的谐波数据、每10分钟的统计值）被分类存入不同的环形缓冲区。装置内的文件系统按照标准格式（如PQDIF）组织这些数据，并定期生成日统计、月统计报告。当上位系统发起数据请求时，通信管理模块会按照约定的规约（如IEC 61850-90-4、Modbus）从数据库中提取数据，封装成标准报文进行传输。时钟同步模块持续接收外部时间基准信号，不断校准内部时钟，确保所有数据都带有准确至微秒级的时间标签。
四、A类电能质量在线监测装置的装置特点
1. 测量精度与标准符合性的权威性
     装置的核心价值在于其测量结果的不可置疑性。每一台出厂设备均经过严格的校准和测试，确保其精度指标完全满足甚至优于IEC 61000-4-30 Class A标准。其测量数据可直接用于法律仲裁、合同纠纷和科学研究，具有行业公认的权威性。
2. 硬件平台的高性能与可靠性
     采用多核ARM Cortex-A系列高性能处理器，搭配大容量DDR内存和工业级eMMC存储，保障复杂算法的高速运行和海量数据的可靠存储。关键模拟电路采用低温漂、高稳定性的元器件，电源设计具有宽电压输入范围和多重保护，确保在恶劣的电磁环境和电压波动下仍能稳定工作。
3.软件系统的实时性与开放性
  运行经过深度优化的嵌入式实时操作系统（RTOS），确保数据采集、计算、通信等任务的严格时序和确定性响应。软件架构模块化设计，支持功能扩展和定制开发。通信协议全面，支持电力行业主流规约，便于与不同厂商的系统集成。
4.设计的灵活性与可扩展性
  采用模块化硬件设计，基础型号提供4U4I输入，可通过扩展模块轻松增加模拟量和开关量通道，满足从简单馈线到复杂变电站母线的不同监测需求。提供导轨安装和屏柜安装等多种方式，适应不同的安装环境。
5.完善的自诊断与维护功能
  装置具备完善的自检功能，可实时监测自身硬件状态、软件运行状态和通信状态。提供本地液晶显示和LED指示灯，便于现场巡检。支持通过USB端口或网络进行远程程序升级和配置维护，大大降低了全生命周期的运维成本。

A类电能质量在线监测装置主要参数
•   标准符合性：严格符合IEC 61000-4-30 Ed.3 Class A标准及GB/T 19862 A级要求。
•   测量精度（典型值）：
      电压有效值：±0.1% Un
      电流有效值：±0.5% In (0.05In ≤ I ≤ 6In)
      频率：±0.001 Hz
      功率：±0.2%
      闪变（Pst）：±5%
      谐波幅值（3-25次）：±(0.5% 基波 + 0.1% 额定值)
•   采样与处理：采样频率≥51.2kHz（每周波1024点）；采用高性能多核ARM处理器。

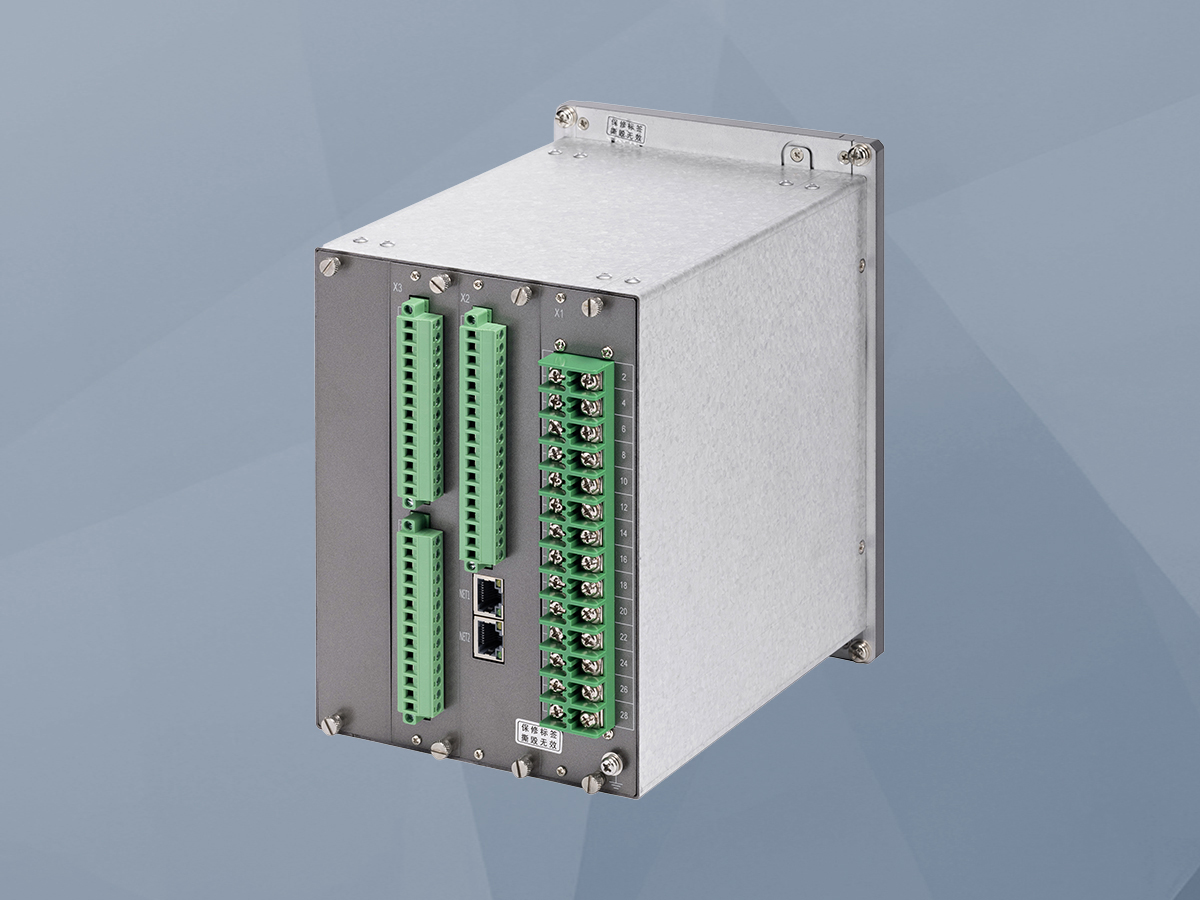

•   模拟量输入：标配4路电压（Ua, Ub, Uc, Un）、4路电流（Ia, Ib, Ic, In）输入；可扩展至16路。
•   开关量输入/输出：支持多路开关量输入（DI）用于断路器位置等状态监测，及多路继电器输出（DO）用于告警或控制。
•   通信接口：标配2路RS485、2-4路以太网、1路USB、1路RS232（打印）。
•   对时方式：支持IRIG-B（DC码）、SNTP、GPS脉冲对时。
•   工作电源：AC/DC 85-264V 或 DC 24/48V。
•   工作温度：-25℃ ~ +70℃。
