无扰动快切装置在高端半导体工厂冷却水系统中的应用案例

摘要
      在现代工业生产，尤其是对连续性、稳定性要求极高的半导体制造业中，任何瞬间的电力波动或中断都可能导致巨额的经济损失。关键工艺设备的辅助系统，如超纯水系统、真空系统、工艺冷却水系统的供电可靠性，直接关系到生产线的良品率与运行安全。本文通过一个具体的半导体工厂案例，详细阐述了"无扰动快切装置"在工艺冷却水系统双电源切换场景中的应用，如何从根本上解决了传统切换方式带来的扰动问题，保障了生产的"零中断"运行。
一、 项目背景与挑战
      某国际领先的12英寸晶圆制造工厂，其曝光机、刻蚀机等核心工艺设备对温度的控制精度要求极为苛刻，要求工艺冷却水的温度波动稳定在±0.1°C以内。该工厂的工艺冷却水系统由多台大型变频离心式冷水机组、一次/二次泵组、精密温控装置及遍布全厂的循环管网构成。为其供电的是两路独立的10kV市电电源（A路和B路），正常情况下，系统由A路电源供电，B路作为备用。
      工厂曾遭遇过一次因市政电网A线路计划检修导致的电源切换。尽管配电房内安装了标准的"双电源自动转换开关"，但在从A路切换至B路的瞬间（即使切换时间在100毫秒以内），仍导致整个工艺冷却水系统的所有主泵、冷冻机压缩机控制柜出现了一次短暂的"电压跌落"。这次扰动造成了：1. 多台变频器低压保护跳闸：主循环泵的变频驱动瞬间失压保护，停止输出。2. 控制系统紊乱：PLC及精密温控模块因瞬间电压波动产生通信报警或数据丢失。3. 直接后果：工艺冷却水循环流量和温度在短时间内发生剧烈波动，直接导致线上正在加工的超过500片晶圆因温场失控而全部报废，一次性经济损失超过千万美元，并造成了长达6小时的生产线停顿。
      传统机械式或电子式ATS开关，其"先断后通"的切换逻辑，无法避免数毫秒到上百毫秒的供电中断。对于变频器、精密控制器等敏感负载，这段短暂的"零电压"时间足以使其脱扣或重启。工厂亟需一种能够实现"真正的、无感知的"电源切换方案。
二、 解决方案：无扰动快切装置的核心原理与选型
      为解决这一痛点，工厂引入了基于"同期并网"和"快速跟踪"技术的"高压无扰动快切装置"。
1. 核心原理：
      与"先断后通"的ATS截然不同，无扰动快切装置的工作逻辑是"先通后断"。其核心在于实时监测两路电源（工作电源和备用电源）的电压、频率和相位。当需要切换时，装置不会立即断开工作电源，而是首先精确控制，在满足以下严苛条件时，将备用电源快速投入，与工作电源实现瞬间的"同期并网"： • 电压差小于设定值（如±5%）。 • 频率差小于设定值（如±0.2Hz）。 • 相位差小于设定值（如±10°）。
      在备用电源成功并入、与工作电源共同承担负载的瞬间（此过程在1-2个周波，即20-40毫秒内完成），装置再迅速断开原工作电源。由于负载始终有电源支撑，其电压波形平滑连续，实现了真正意义上的"零闪变"、"无扰动"切换。
2. 系统拓扑与装置选型：

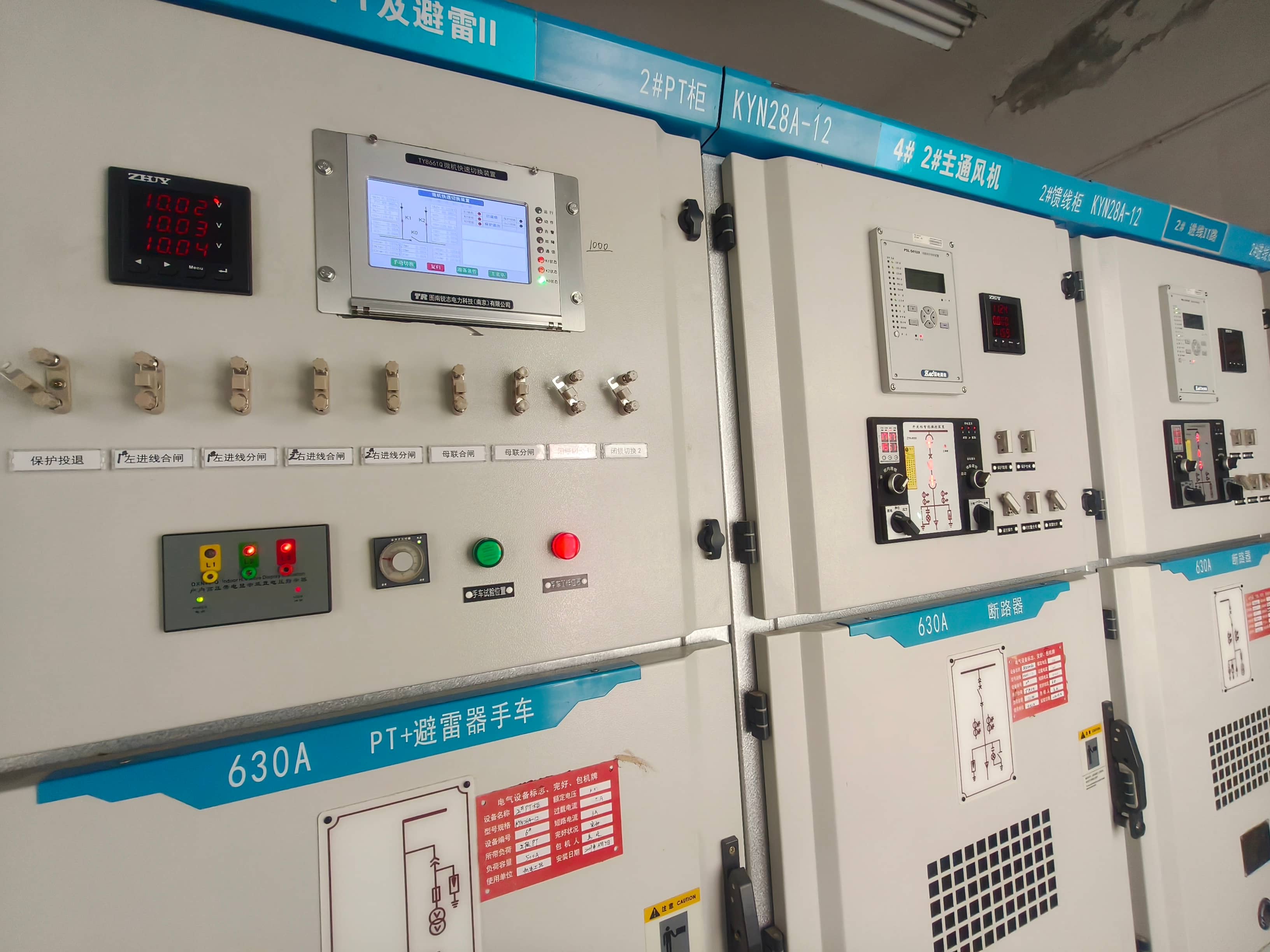

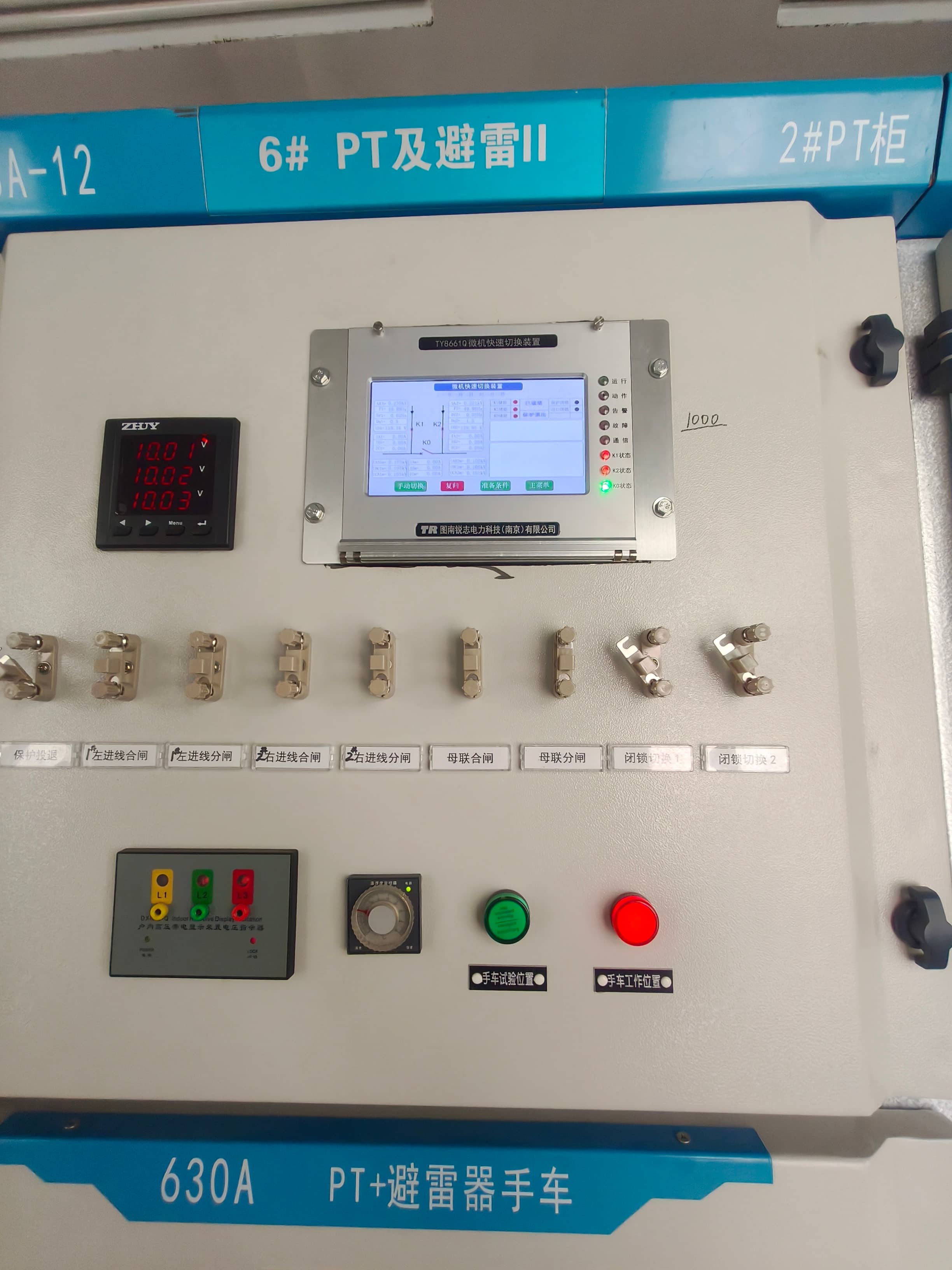

      工厂为工艺冷却水系统的总配电柜（额定容量2000kVA）配置了一套"静态无扰动快切装置"。系统拓扑主要包括： • 高速采样单元：实时高精度采集两路10kV进线PT和负载侧PT的电压信号。 • 核心控制单元：采用高性能多核处理器，运行先进的同期点预测算法，计算合闸导前时间，发出精准指令。 • 高速执行单元：采用大功率晶闸管（可控硅）模块作为电子开关。与机械开关相比，晶闸管的开断速度可达微秒级，无电弧，寿命长，是实现"先合后断"物理基础的关键。 • 人机交互界面：提供触摸屏，可设置切换模式（手动/自动）、定值参数，并实时显示系统状态、录波波形、事件记录。
      该装置支持多种启动切换模式： • 正常手动切换：计划性检修时，由操作员启动，平稳转移负载。 • 快速切换：当检测到工作电源电压跌落到80%以下或频率异常时，装置在百毫秒级内自动启动无扰动切换流程。 • 残压切换（长延时切换）：当工作电源故障消失，负载母线残压衰减到一定值后，切换到备用电源，作为后备保护策略。

三、 实施与部署
      项目实施分为以下几个阶段：
1. 系统诊断与建模：
      工程师详细记录了负载特性，特别是变频器群的启动、运行电流波形，以及PLC系统的耐受能力，为装置参数整定提供依据。
2. 装置集成安装：
      将无扰动快切柜安装在原有两路进线开关柜和负载母联柜之间，对原有一次回路改动最小。同步安装高精度电压互感器用于信号采样。
3. 参数整定与调试：
      这是最关键的一步。技术团队在现场进行了： ◦ 空载同期试验：验证两路电源的同期条件。 ◦ 模拟切换试验：在负载较轻时，进行多次手动切换，用示波器记录负载母线电压波形，确保无任何跌落或畸变。精细调整同期合闸角、导前时间等参数。 ◦ 联动测试：与上级电网调度系统、工厂能源管理系统进行联调，确认信号接口正常。
4. 带载测试与验收：
      选择在一个产品批次完工的维护窗口期，进行100%满负载切换测试。工厂设备、工艺和品质部门共同监测，确认所有变频器运行频率无波动，冷却水温度曲线平滑，PLC无任何报警记录。
四、 应用效果与效益分析
      自无扰动快切装置投运以来，已成功应对多次计划性电网检修和数次意外电压暂降事件，取得了立竿见影的效果：
1. 直接技术效益：
• 供电连续性100%保障：成功实现了多次电源切换，负载侧电压波动率小于2%，远低于敏感设备5%的耐受门槛。工艺冷却水系统再未因电源切换发生停机。 • 保护设备安全：避免了变频器等昂贵设备因反复冲击性启停造成的损害，延长了设备使用寿命。 • 提升系统智能化水平：装置完整的电能质量监测、事件记录和波形回溯功能，为工厂的能源管理提供了宝贵的数据支撑，便于进行故障分析和预防性维护。
2. 巨大经济效益：
• 杜绝生产损失：从根本上避免了因电源切换导致晶圆报废的生产事故。仅一次成功切换避免的损失，就远超装置本身的投资。 • 降低维护成本：减少了因系统扰动导致的设备维修、校准和重启成本。 • 提高产能利用率：保障了生产线的连续稳定运行，提升了整体设备效率和产能输出。
3. 管理与社会效益：
• 提升企业核心竞争力：将电力供应的薄弱环节转化为可靠环节，增强了工厂承接高端、紧急订单的能力和客户信心。 • 符合半导体行业高标准：满足了国际半导体设备与材料协会制定的严格可靠性标准，提升了工厂的整体技术形象。

五、 总结与展望
      本案例清晰地表明，在高端制造业的关键动力环节，采用基于先进电力电子技术和智能控制算法的"无扰动快切装置"，已不再是简单的"备用"概念，而是保障核心生产连续性的"必需品"。它完美地填补了UPS（适用于小功率IT设备）与柴油发电机（适用于长时间停电）之间，针对"瞬间电源扰动"的防护空白。
      随着工业4.0和智能制造的发展，对供电质量和连续性的要求将愈发苛刻。无扰动快切技术的应用，正从半导体、数据中心、精密化工等领域，向更多连续流程工业、大型商业综合体和关键基础设施扩展。其与储能系统、微电网、主动配电网等新型配电模式的融合，将成为构建未来超高可靠性智慧能源系统的重要技术基石。该半导体工厂的成功实践，为同行业乃至其他高可靠性要求的工业领域，提供了一个极具参考价值的标杆案例。
