AGCAVC的调控逻辑是如何执行的，他的工作原理是什么？

一、AGCAVC控制系统的调控逻辑

      “有功自动控制系统（AGC）”是以光电转换效率模式和风能转换效率模式对逆变器光能裕度、风机风能裕度进行分析，并结合场站和电网进行优化运行计算，通过控制策略逻辑实现对场站有功功率的有效经济控制的智能自动控制系统。系统具有“实时数据采集、实时状态监测、异常事件告警、优化策略分析、控制策略下达、数据归档压缩”等功能模块。采用能量转换效率模式分析，对场站每一台逆变器/风机建立能量转换效率模式，可准确得到场站的超短期能量裕度，在准确计算的超短期能量裕度和当前逆变器/风机状态下，科学的给出该逆变器/风机的 AGC 有功调节能力。AGC 满足了调度调峰要求，通过对场站实时出力的进行实时优化控制，实现一定程度缓解电网调度调峰压力。

       “电压自动控制系统（AVC）”具有“实时状态监测、异常事件告警、优化策略分析、控制策略下达、历史曲线分析”等功能模块。系统与逆变器/风机、无功补偿装置（SVC/SVG）、升压站综自系统通信，将采集的逆变器/风机和无功补偿装置实时运行数据上传调度主站，同时接收调度中心主站下发的 AVC 电压控制指令，经过模型分析和无功优化策略计算模块的分析计算，通过对逆变器/风机、无功补偿装置（SVC/SVG）、有载调压变压器分接头等设备的统一协调控制，实现场站并网点电压的闭环控制和场站的优化运行。通过电压自动控制系统，场站并网电压可以进行实时调节，以满足调度对电网运行的要求，AVC 能一定程度上改善场站并网电能质量。

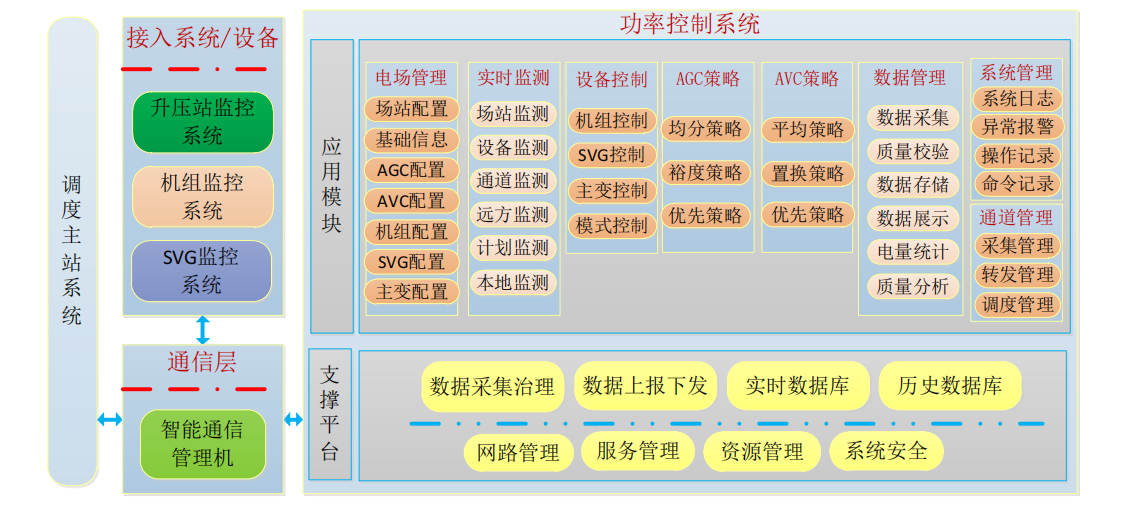

二、AGCAVC控制系统的工作原理

     1）以升压站实时信息、发电机组实时信息、功率预测信息及无功补偿设备实时信息为数据基础；

     2）建立能量转化效率裕度模式分析和设备多态模式分析环境；

     3）建立多目标优化控制模型；

     4）加入安全保护策略参数；

     5）由AGCAVC控制终端策略服务制定优化控制策略方案，并形成控制命令。根据调度下发目标指令，综合分析计算全场有功出力和无功调节能力，生成最优控制策略，下达调控指令，实现调度下达目标
