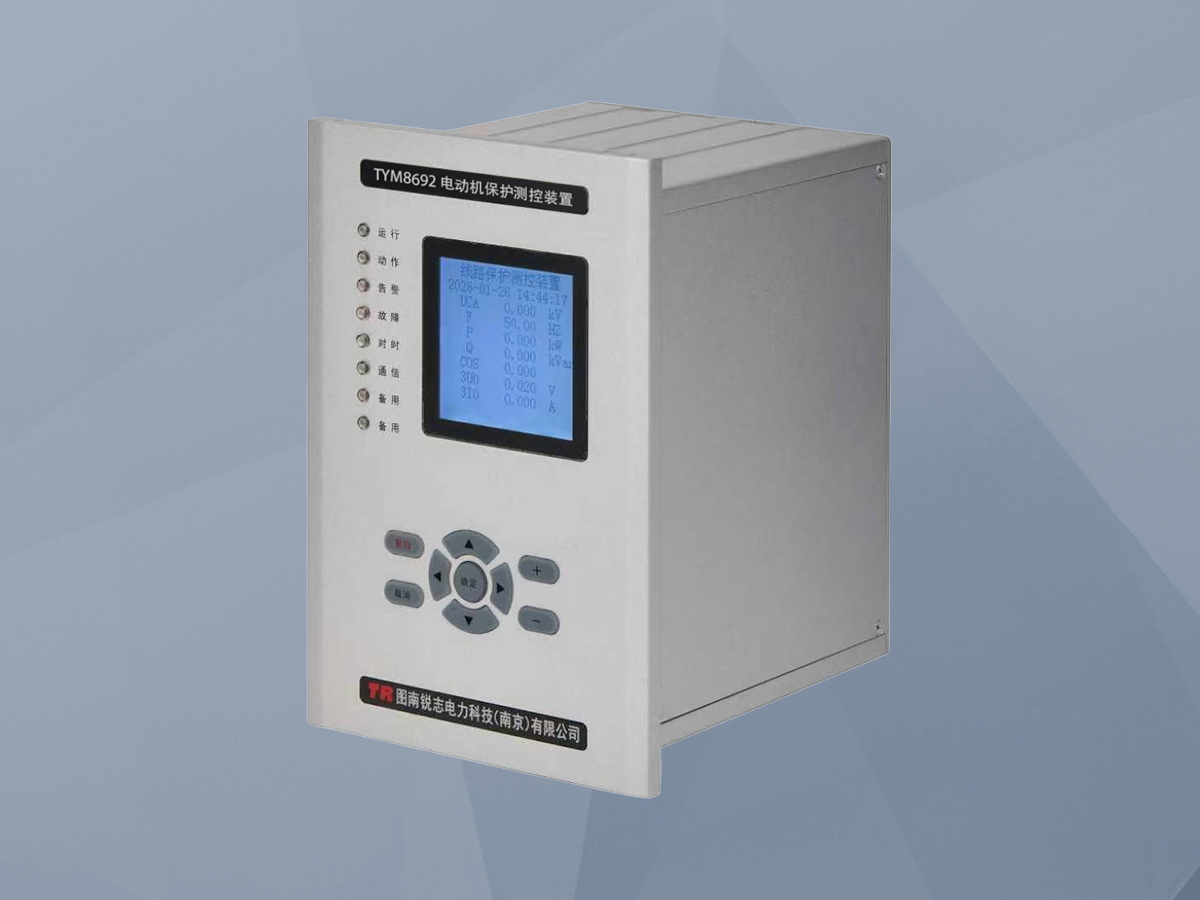

一、电动机保护测控装置的概述
电动机保护测控装置是现代电动机控制中心(MCC)和配电系统的标准化、智能化组件。其核心设计目标是取代传统的热继电器、电磁继电器组合,为电动机提供更精确、快速、可靠的保护。装置通过内置的电流、电压互感器采集电机运行回路的高精度信号,由微处理器进行实时计算与分析。它不仅能够在发生相间短路等严重故障时实现毫秒级跳闸,更能通过反时限特性、热积累模型等算法,有效应对过载、堵转、断相等常见故障,其保护特性与电机的实际发热和承受能力更为匹配。此外,通过标准通信接口,装置可将电机的实时运行状态、故障信息上传至控制系统,实现了对电机群的集中监控与运维管理,是保障生产连续性和设备安全的基础性关键设备。
二、电动机保护测控装置的主要功能
1. 电流速断保护
作为电动机内部及馈出电缆首端严重相间短路故障的主保护。当任意一相电流的峰值在半个周波内快速超过高定值(通常整定为8-12倍电机额定电流Ie)时,装置不经任何延时瞬时动作于跳闸,以最短时间(通常小于50ms)切断故障电流,防止事故扩大。
2. 定时限过流保护
作为电动机短路故障的后备保护及较严重过负荷的保护。设定一个低于速断定值但高于额定电流的动作值(如1.5-3倍Ie),当电流超过此定值并持续一个可整定的固定时间(如0.2-2秒)后动作跳闸。用于躲过电机启动电流,并在线路远端发生灵敏度不足的短路时提供后备保护。
3. 两段定时限负序过流保护/反时限负序保护
用于灵敏检测电动机的断相、反相、相序错误及严重三相不平衡运行。负序电流由三相电流计算得出。装置设置两段定值:I段(高定值,短延时)用于严重不平衡或断相,快速跳闸;II段(低定值,较长延时)用于较轻微的不平衡,可发告警或延时跳闸。也可采用反时限负序保护,动作时间与负序电流大小成反比,更符合电机转子因负序电流产生附加发热的特性。
4. 过热保护
模拟电动机的发热与散热过程,提供最接近电机实际热承受能力的过载保护。装置通过计算一个等效发热电流(综合正序电流的恒定发热和负序电流的倍频发热),结合电机的热时间常数,实时计算“热积累”值。当积累达到100%时跳闸。保护还能计及电机启动和停止时的散热条件变化,并具有热记忆功能。
5. 堵转保护
在电动机启动或运行中,若因机械卡涩导致转速急剧下降甚至为零,电流升至额定值的3-6倍(但通常未达到速断值),堵转保护动作。它采用一个独立的较高电流定值(如4倍Ie)和较短的延时(0.5-3秒),确保在电机因堵转过热损坏前将其切除。
6. 单相接地保护
监测电动机及电缆的对地绝缘状况。装置通过零序电流互感器获取回路中的零序电流(3I0)。当此电流超过整定值(小电流接地系统通常为0.1-0.5A)时,经延时发出告警或跳闸信号,防止单相接地故障发展为更严重的相间短路。
7. 低电压保护
当供电母线电压因系统故障而降低时,为防止众多电机在电压恢复时同时自启动冲击电网,或防止某些电机在低电压下堵转,装置在检测到三相线电压均低于定值(如0.6-0.7倍额定电压)并持续一定延时后动作跳闸。可设置动作延时以躲过系统备用电源自投(BZT)等短时电压波动。
8. 过负荷保护
作为过热保护的补充或早期预警。当负荷电流超过额定值但未达到过流或过热跳闸条件时,经较长延时发出告警信号,提示运行人员注意,以便提前采取措施。
9. 非电量保护
装置提供专门的开关量输入端口,用于接收来自电机本体的非电气量信号。例如,可接入“轴承温度过高”、“定子温度过高”、“冷却系统故障”、“漏油漏水”等外部接点信号。当这些信号动作时,装置可按照预设逻辑发告警或直接跳闸,实现全方位的机电保护。
10. F-C闭锁功能
针对采用“高压熔断器(F)-接触器(C)”组合的电动机回路,为防止短路故障时熔断器熔断但接触器未能及时分断而产生过电压,装置在电流速断保护动作发出跳开接触器命令的同时,会立即闭锁接触器的合闸回路,直到运行人员更换熔断器并手动复归后,才允许再次合闸,确保操作安全。
三、电动机保护测控装置的工作原理
电动机保护测控装置是一个基于实时数字信号处理的闭环测控系统,其工作流程遵循“连续采集、实时计算、逻辑判断、驱动出口”的循环。
1. 多通道同步数据采集
装置的核心是高速数据采集系统。来自三相保护电流互感器(CT)、测量CT(如需高精度测量)和电压互感器(PT)的模拟信号,首先进入模拟输入板。经过抗混叠滤波和信号调理后,由多通道同步采样保持器和高速模数转换器(ADC)进行数字化采样,采样率通常不低于每周波32点。所有通道的采样时刻严格同步,确保后续计算的电压、电流相位关系准确。
2. 实时数字信号处理与特征量计算
数字化后的采样序列被送入数字信号处理器(DSP)或高性能微处理器(CPU)。处理器对每个周波的采样数据进行实时运算:
◦ 有效值计算:通过全波傅里叶算法提取基波分量,计算出三相电流(Ia, Ib, Ic)、三相电压(Ua, Ub, Uc)的有效值(RMS)。
◦ 对称分量计算:根据计算出的三相电流基波相量,实时分解出正序电流(I1)和负序电流(I2)。公式为:I2 = (Ia + a²·Ib + a·Ic) / 3,其中a为旋转因子(e^(j120°))。I2是负序保护、过热保护的直接输入量。
◦ 零序电流计算:可通过外部专用零序CT输入,或由内部软件计算三相电流矢量和(3I0 = Ia + Ib + Ic)获得,用于接地保护。
◦ 热积累计算:过热保护模块以毫秒级周期,根据公式 θ = ∫[(K1·I1² + K2·I2²) - R] dt 更新热积累值θ。其中I1、I2为当前正、负序电流有效值,K1、K2为发热系数,R为散热系数。θ从0(冷态)向100%(跳闸阈值)累积。
3. 分层、并行的保护逻辑判断
所有计算出的特征量(I_rms, I2, 3I0, 热容量θ)被同时送入多个并行运行的保护逻辑判断模块。每个模块将实时数据与用户整定的动作门槛和时间定值进行比较。
◦ 速断与定时限模块:判断Ia,b,c是否超过各自定值,启动相应的定时器。
◦ 负序保护模块:判断I2是否超过I段或II段定值。
◦ 热积累模块:判断θ是否达到告警(如80%)或跳闸(100%)阈值。
◦ 低电压模块:判断Uab, Ubc, Uca的最小值是否低于定值。
◦ 非电量模块:扫描外部开关量输入状态。
◦ F-C闭锁逻辑:在速断动作信号发出的同时,置位一个内部闭锁标志。
4. 驱动出口、记录事件与通信上报
当任何一个保护逻辑的判据满足(特征量超限且对应延时到达),CPU会立即置位相应的动作标志。出口逻辑根据动作标志,驱动指定的光耦和出口继电器,其触点闭合接通外部跳闸回路。事件记录器同步生成一条带有时标的SOE记录,存入非易失存储器。故障录波器(如果触发)会保存故障前后数个周波的电流电压波形。通信处理器则负责将动作信息、实时数据、事件记录等,按照Modbus RTU等规约格式打包,通过RS485或以太网上传给上级监控系统。
四、电动机保护测控装置的特点
1. 保护功能配置标准化、专业化
功能配置严格遵循电动机的运行特性和常见故障类型,覆盖了从内部短路、过载、堵转到外部电源异常(低电压、不平衡)的全方位保护。两段式负序保护、独立堵转保护、F-C闭锁等功能的设置,体现了对电机保护特殊需求的深入理解和专业化设计。
2. 保护算法精确,贴近电机物理模型
采用基于IEC标准的反时限过载曲线和精确的热积累模型,其保护特性与电机的实际发热冷却过程高度吻合,避免了传统双金属片继电器在反复启动或短时过载下的误动,同时在持续过载时能可靠保护。
3. 硬件可靠,软件逻辑严谨
采用工业级芯片和高抗干扰电路设计,通过严格的电磁兼容性测试。软件采用实时操作系统,保护逻辑判断与通信任务分离,确保保护响应的快速性和确定性。完善的软硬件自检和Watchdog功能,保障了装置自身的长期稳定运行。
4. 人机交互友好,调试维护便捷
装置通常配备大屏幕液晶显示屏,中文菜单引导,定值设置、功能投退、事件查询直观方便。提供专用的PC调试软件,支持定值批量下装、事件记录上传、远程升级,大大简化了现场调试和后期维护工作。
5. 通信接口标准,易于系统集成
标配RS485 Modbus RTU接口,可轻松接入各类PLC、DCS或智能电机管理系统。可选配以太网,支持IEC 61850,满足数字化变电站或智能工厂的系统集成需求,实现了电机状态的远程集中监控和智能管理。
