A类电能质量在线监测装置：功能、原理与作用深度解析

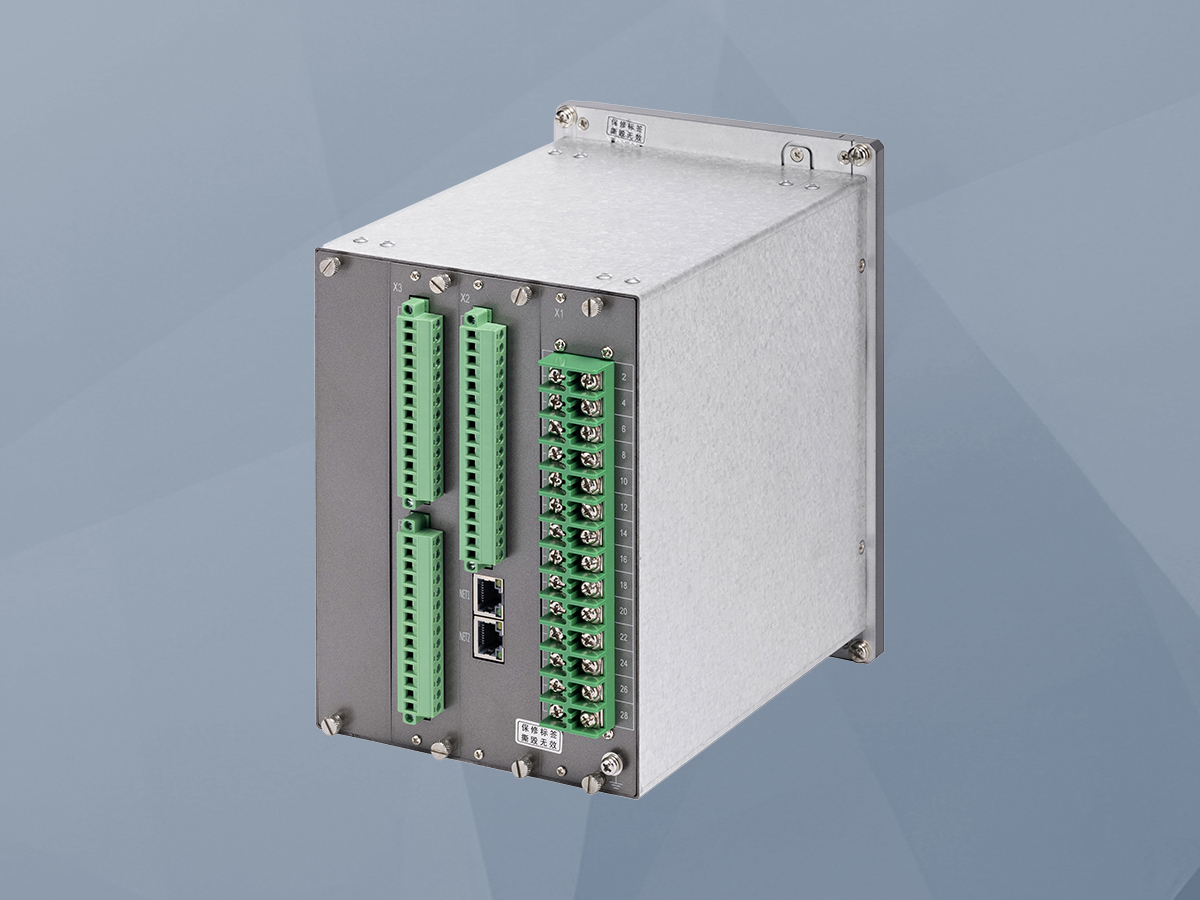

一、A类电能质量在线监测装置概述
       A类电能质量在线监测装置是电力系统中测量精度最高、功能最全的监测设备。依据GB/T 19862-2016及IEC 61000-4-30标准，A类设备适用于对测量精度有严格要求的场合，如供电合同纠纷仲裁、新能源并网验收、半导体精密制造、电网关口结算等。其核心特征在于极高的稳态/暂态测量精度（电压±0.1%、频率±0.01Hz）、高采样率（通常≥1024点/周波，部分装置以512点配合高精度算法亦可达A级）、严格的时钟同步（北斗/GPS/B码，微秒级）以及对暂态事件（电压暂降/骤升）的精准捕捉。
       A类装置采用ARM+DSP双核架构与16位高速A/D，这是典型的A类装置技术路线。

二、A类电能质量在线监测装置的核心功能
       A类装置的功能不仅限于简单的“读数”，而是涵盖稳态监测、暂态捕捉、高级分析、数据存储与交互的全维度体系。基于A类标准，其功能可划分为以下四大板块：
1. 稳态电能质量指标监测（全参数覆盖）
       A类装置需连续、同步计算国标“五大国标参数”：
       频率与偏差：电网频率、频率偏差（△F=F实测-F额定），A类误差≤±0.01Hz。
       电压与电流：三相基波电压/电流有效值、真有效值、直流分量。电压偏差计算符合GB/T12325-2008。
       三相不平衡度：电压/电流负序、零序分量及不平衡度（εU、εI），基于对称分量法，A类电压不平衡度误差±0.15%。
       谐波与间谐波：
             谐波（2~65次）：总谐波畸变率（THD）、各次谐波含有率、幅值、相位。A类谐波幅值误差要求±(0.5%基波+0.1%Un)。
             间谐波：0.1~49.9次（间隔0.1Hz），符合GB/T24337，用于捕捉变频器等非线性负载产生的非整数倍频率干扰。
       电压波动与闪变：短时间闪变严重度（Pst）、长时间闪变严重度（Plt），按10分钟/2小时统计，A类闪变误差±5%。
2. 暂态扰动捕捉与录波功能（仲裁级证据）
       这是A类区别于S/B类的核心功能，用于捕捉毫秒级电网异常：
       事件类型：电压骤降（10%~90%Un）、电压暂升（110%~180%Un）、短时中断（<0.1Un）、暂时过电压。
       触发录波：支持设定阈值触发，记录事件前+事件后的完整波形（A类标准常要求前5周波+后45周波）。
       高精度时标：依托北斗/GPS/IRIG-B码对时（微秒级），确保暂态事件发生时间在全球电网中具备可比性与法律效力。
3. 数据统计、存储与显示
       统计功能：分钟内监测指标的三秒平均值统计。
       大容量存储：内置存储介质，稳态数据与事件录波最长保存1年（先进先出），满足A类对数据连续性的要求。
       人机交互：彩色LCD显示屏，图形化显示实时波形、矢量图、谐波频谱图、事件列表。
4. 通讯、对时与告警
       多协议通讯：工业以太网（100Mbps）、RS485、USB；支持IEC 104、Modbus RTU/TCP、GPRS定制。
       网络对时与B码对时：保证多装置协同监测时的数据同步性（A类核心要求）。
       越限告警：声光指示、继电器干接点输出（常开/常闭可设），针对电压偏差、谐波超标、闪变越限等。
三、A类电能质量在线监测装置的工作原理
       A类装置的工作原理建立在高保真信号采集+高精度同步+复杂数字信号处理之上，其硬件架构极具代表性：
1. 信号接入与调理（物理层）
       电压信号：经PT接入，典型57.7V/100V或220V/380V直接输入，输入阻抗>100kΩ。
       电流信号：经CT接入，典型1A/5A，测量范围宽（5mA~1.2A）。
       抗干扰设计：四层PCB、SMT工艺、EMC达国标IV级（静电Ⅳ级、浪涌Ⅲ级等），确保在强电磁环境（变电站、工厂）下信号不失真。
2. 数据采集与同步原理（核心层）
       同步采样技术：采用16位并行高速A/D转换器，DSP控制实现同步采样。关键在于硬件锁相环（PLL）技术——实时跟踪电网频率变化（42.5Hz~57.5Hz），动态调整采样间隔，防止频率“泄漏”，保证在频率偏离50Hz时仍能精确计算基波与谐波。
       采样率：A类装置采样率通常为25.6kHz（每周波512点）或更高（≥1024点/周波即51.2kHz）。高采样率覆盖50次以上谐波，配合抗混叠滤波与FFT窗函数的优化处理，确保谐波分析的准确性。
       多通道同步：最高6路（Ua,Ub,Uc,Ia,Ib,Ic）同时采样，避免相位差导致的功率、不平衡度计算误差。
3. 数字信号处理与算法（计算层）
       双核分工：
             DSP（数字信号处理器）：负责高速数据吞吐——执行FFT（快速傅里叶变换）分解谐波/间谐波、计算RMS（均方根值）、锁相环频率跟踪、暂态判断。FFT窗口采用不重叠10个周波，3秒为基本记录周期（IEC 61000-4-30要求）。
             ARM（嵌入式Linux）：负责非实时任务——数据存储、LCD显示、按键交互、TCP/IP协议栈通信、统计报表生成。
       算法模型：
             谐波分析：对采样序列进行FFT，得到各次谐波幅值/相位，计算THD=√(ΣUh²)/U1。
             闪变计算：基于IEC闪变视感度曲线（Kf），对电压波动进行加权滤波，统计Pst（0.1s~10min）、Plt（2h）。
             不平衡度：通过瞬时值计算正序(U1/I1)、负序(U2/I2)、零序(U0/I0)分量。
4. 时钟同步原理
       A类装置支持北斗/GPS卫星授时与IRIG-B码对时。原理是通过接收标准时间源，校准装置内部RTC时钟，确保所有A类监测点在记录电压暂降等事件时，时间戳完全一致，这是故障责任划分（如电网侧vs用户侧）的技术基石。

四、A类电能质量在线监测装置的作用与价值
       A类装置不仅是测量仪表，更是电力系统安全经济运行、法律仲裁与技术管理的核心基础设施。
1. 电能质量纠纷的法律仲裁依据（核心作用）
       在供电企业与用户（尤其是半导体、数据中心等高敏感用户）发生电压暂降导致停产索赔时，只有A类装置的数据具备法律效力。其±0.1%电压精度、±20ms暂态时长误差、微秒级时标，能精准还原事件真相，判定是电网故障还是用户内部负荷（如大电机启动）所致，避免扯皮。
2. 新能源并网合规与考核
       光伏、风电并网点必须满足国网/南网“两个细则”考核。A类装置提供精确的谐波发射量、无功波动、电压耐受能力数据，确保并网验收通过，避免因数据精度不足被罚款（如频率偏差超±0.01Hz可能导致考核扣分）。A级谐波/间谐波测量正是为此设计。
3. 高端制造业的设备保护与工艺保障
       半导体光刻、精密医疗、石化炼化等设备对电压暂降、闪变极度敏感（SEMI F47标准）。A类装置能捕捉20ms以内的微秒级扰动，提前预警或联动保护装置（如DVR），减少废片率与设备寿命损耗。其高分辨率波形记录可用于分析变频器、电弧炉等冲击负荷对母线的传导影响。
4. 电网运维与隐患溯源
       通过长期的稳态趋势统计（电压偏差、谐波增长趋势）与暂态事件日志，运维人员可识别电网薄弱环节：
       某次谐波突增是否由新投运整流设备引起？
       频繁的电压暂降是否源于上级线路重合闸？
       A类的事件前录波功能（触发前5周波）能回溯扰动发生前的波形，分析因果链。
5. 贸易结算与能耗管理的基准
       在大型工业园区，A类装置的高精度有功/无功/视在功率测量（PF、DF、P、Q、S），是内部电量贸易结算、需量管理、功率因数考核的可靠依据，防止因计量误差导致的经济损失。
五、总结：A类装置技术特征归纳
       A类电能质量在线监测装置具备以下不可替代的特征：
       1. 硬实力：ARM+DSP双核、16位A/D、锁相环同步采样、高采样率（512~1024点/周波）、EMCⅣ级防护。
       2. 精标准：电压±0.1%、频率±0.01Hz、谐波A级误差、闪变±5%，符合GB/T 19862 A级与IEC 61000-4-30。
       3. 全维度：从2~65次谐波到间谐波，从Pst/Plt到暂降录波，从稳态存储到B码对时。
       4. 强交互：液晶图形化、多协议上传（IEC104/Modbus）、继电器告警、大容量存储。
