安徽六安高压光伏项目的调度系统配置怎么做

一、引言
随着我国"双碳"战略深入推进，以光伏为代表的新能源装机规模持续攀升。高压光伏电站并网运行，对调度自动化系统提出了极高要求——既要满足电网调度机构的遥测、遥信、遥控、遥调（"四遥"）需求，又要保障站内设备的安全稳定运行。本文以安徽六安某典型高压光伏项目为例，对其调度系统的设备选型与配置逻辑进行技术解析，供行业同仁参考。

二、系统总体架构
该光伏电站调度系统采用分层分布式结构，遵循《电力监控系统安全防护规定》及DL/T 860（IEC 61850）标准进行设计，分为三个层次：
1. 站控层：由监控主机、远动通信装置、时间同步装置等组成，承担数据汇集、人机交互、调度通信及高级应用功能。
2. 间隔层：由各保护测控装置、A类电能质量监测装置、防孤岛保护装置等构成，完成本间隔的保护、测量与控制任务。
3. 过程层：包括电子式互感器、智能终端及气象传感器等，实现一次设备的数字化采集与执行。
各层之间通过冗余以太网（站控层A/B网、过程层GOOSE/SV网）实现高速数据交换，确保系统可靠性。

三、核心子系统配置详解

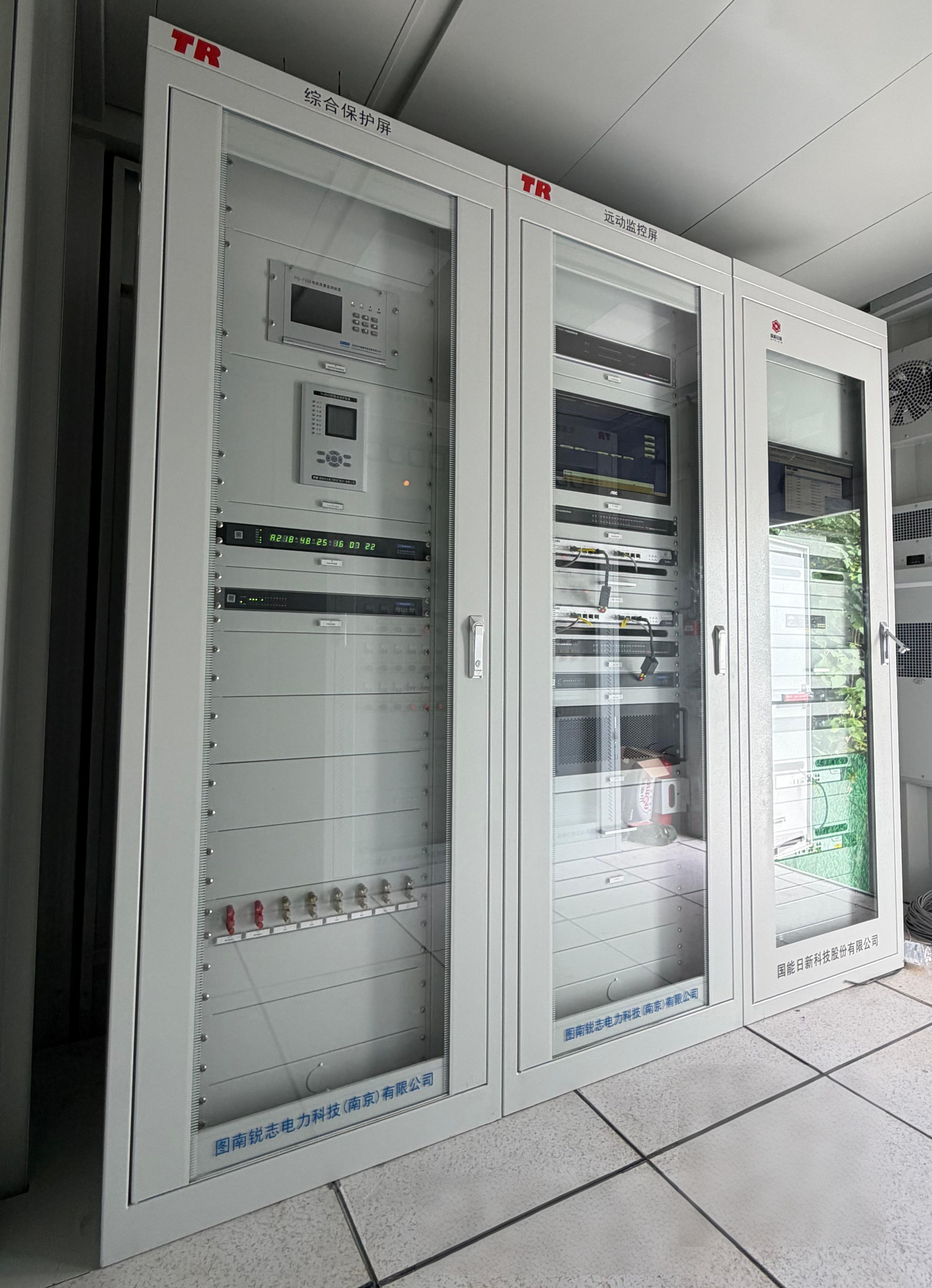

3.1 站控层监控系统
站控层是整个调度系统的"大脑"，其配置要点如下：
• 监控主机：选用工业级工控机（Intel i5处理器、8GB RAM、1TB HDD、独立显卡），预装凝思安全操作系统及TY930监控组态软件。该软件基于IEC 61850 MMS协议，可实现全站SCADA功能，包括实时数据显示、历史曲线查询、事件顺序记录（SOE）、事故追忆（PDR）等。
• 远动通信装置：配置专用远动管理机，支持IEC 101/104、DNP3.0等主流远动规约，与省调/地调调度主站进行数据交互。装置具备双通道冗余切换功能，单通道中断时可无缝切换至备用通道，确保遥测数据不丢失。
• 网络安全设备：部署正向物理隔离装置（用于生产控制大区向管理信息大区的单向数据传输）和反向物理隔离装置（用于管理信息大区向生产控制大区的有限数据回传），严格满足电力监控系统安全防护"安全分区、网络专用、横向隔离、纵向认证"的基本原则。

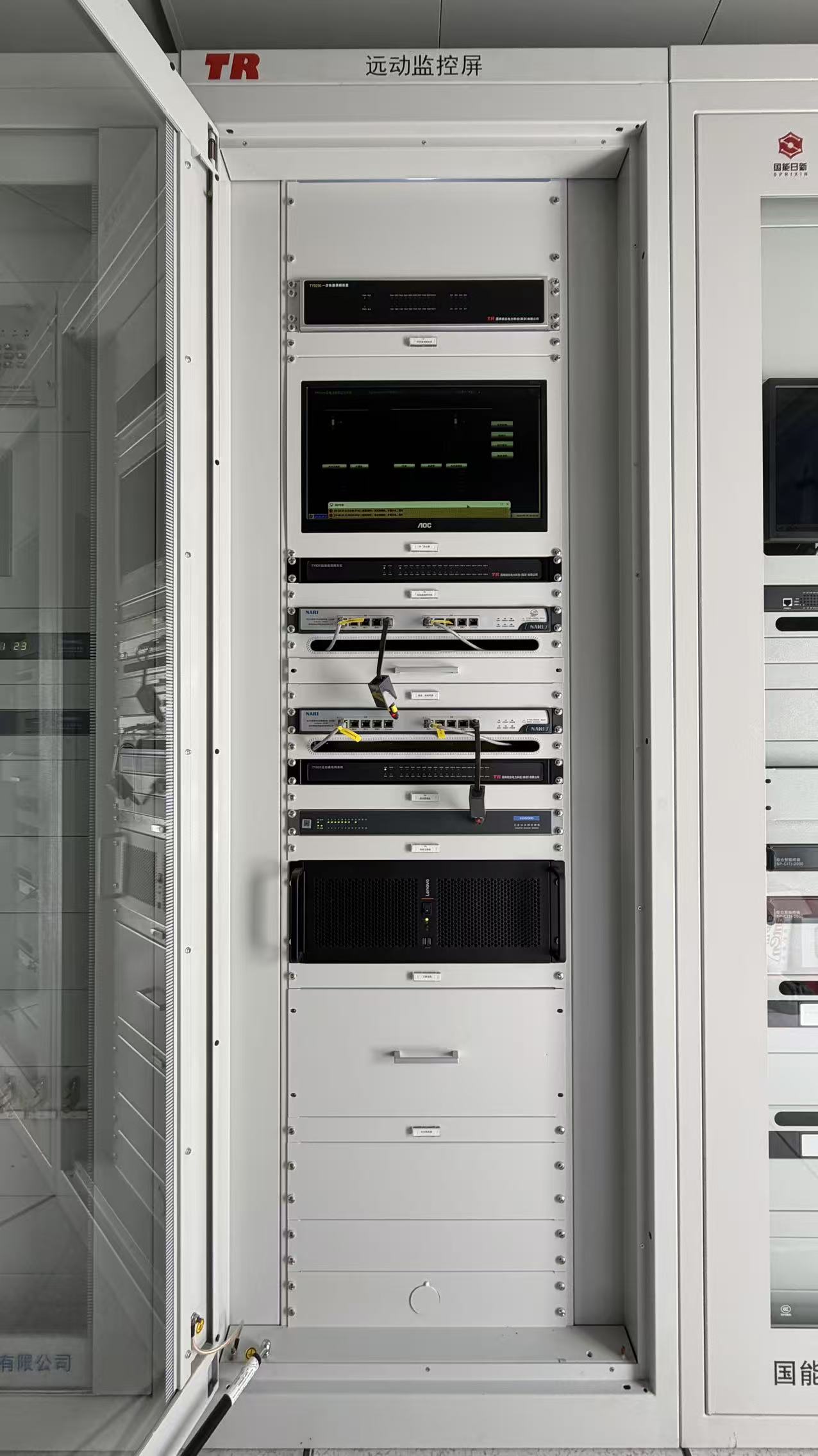

3.2 远动通信屏柜
远动通信屏是站内数据流汇聚与分发的核心节点，主要设备包括：
• 站控层交换机：采用工业级二层/三层交换机，支持VLAN划分、STP/RSTP冗余协议，构建站控层A/B双网。双网热备模式下，任一网络故障不影响业务连续性。
• 环网交换机：用于连接各箱变测控装置、汇流箱智能通信单元等就地设备，组建光纤自愈环网。典型拓扑采用单模光纤、100Mbps/1000Mbps速率，环网自愈时间小于20ms。
• 防孤岛保护装置：依据GB/T 19964《光伏发电站接入电力系统技术规定》，配置专用防孤岛保护装置。该装置通过检测电压幅值、频率变化率（df/dt）及有功功率突变等特征量，在电网失压后0.2s内发出跳闸信号，断开并网点断路器，防止非计划孤岛运行。
• 故障解列装置：针对电网侧发生严重故障（如低频、低压、过频、过压）时，按预设策略切除部分或全部光伏出力，保障电网稳定性。整定值与调度部门协商确定，并定期校验。
• 电能质量在线监测装置：符合GB/T 19862标准，实时监测并网点电压偏差、频率偏差、三相不平衡度、谐波（2~50次）、间谐波及闪变等指标，数据通过IEC 61850上传至站控层，并可远传至调度端。

3.3 分布式电源功率预测及控制系统
功率预测系统是实现新能源友好并网的关键技术手段，配置方案如下：
• 数值天气预报服务器：接收气象部门发布的WRF（Weather Research and Forecasting）模式预报数据，空间分辨率优于1km×1km，时间分辨率为15分钟，覆盖未来168小时（7天）的辐照度、温度、湿度、风速、风向等要素。
• 光功率预测系统：基于深度学习的混合模型（结合物理机理与统计学习），利用历史运行数据与气象预报数据，输出短期预测（0~72h，分辨率15min）和超短期预测（0~4h，分辨率5min）。预测精度要求：短期均方根误差（RMSE）≤10%，超短期RMSE≤5%。
• 微型气象站：在站内选取代表性点位安装，集成总辐射表（日射强度计）、风速风向传感器、温湿度传感器及气压计。采样频率不低于1Hz，数据经RS485接口上传至气象服务器，用于模型校正与实时验证。
• 功率控制系统（AGC）：根据调度下发的有功功率目标值，自动分配各逆变器出力，响应速度满足电网AGC调节要求（通常≤30s）。

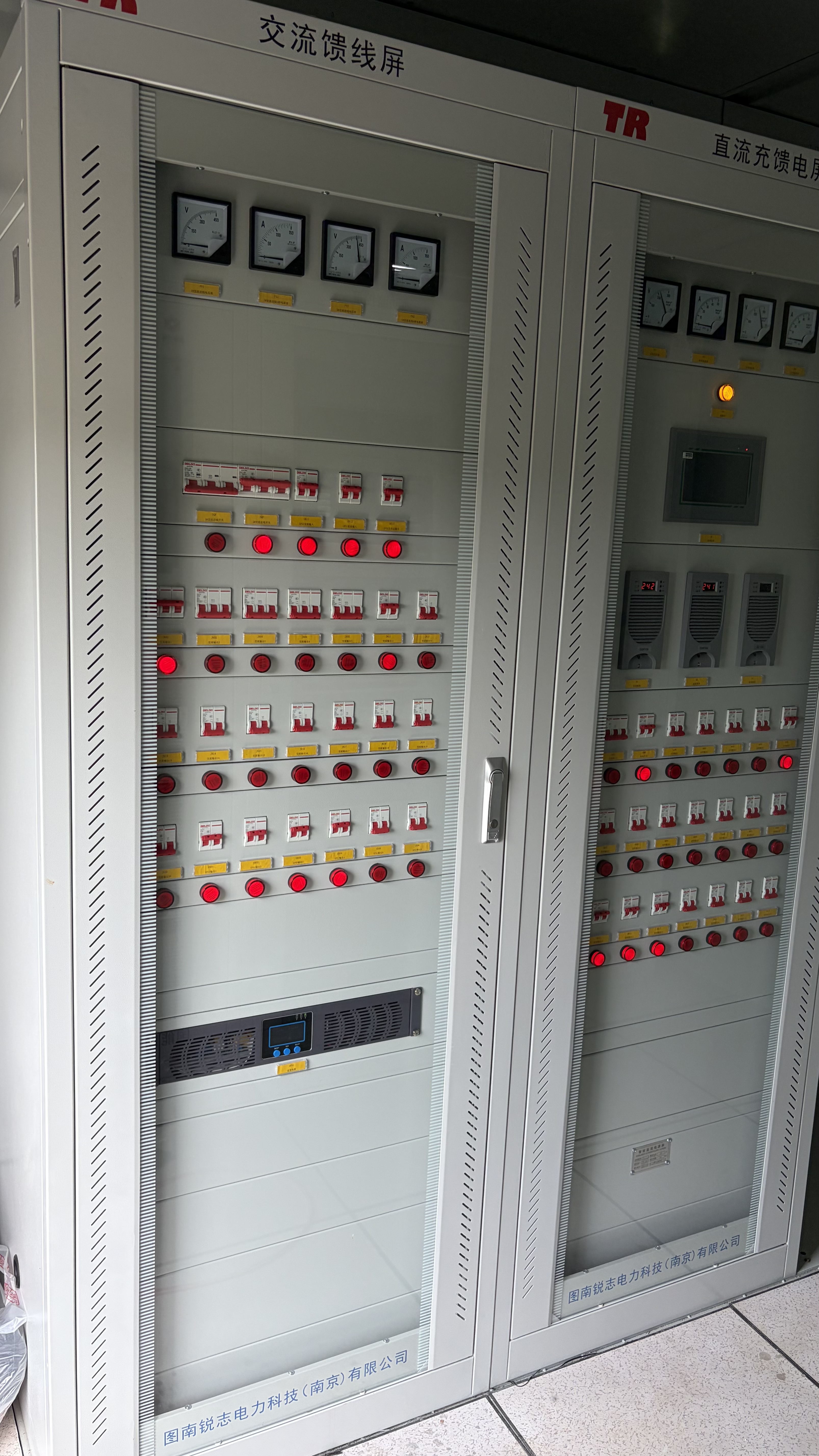

3.4 一体化电源系统
为保证调度系统在交直流失电情况下的连续运行，配置一体化电源屏：
• 高频开关整流模块：N+1冗余配置，输入AC 380V，输出DC 220V（控制母线）和DC 48V（通信母线）。
• 免维护铅酸蓄电池组：容量按全站二次设备持续供电2小时计算，典型配置为200Ah/220V。
• 逆变电源：将直流逆变为AC 220V，为站控层监控主机、交换机等交流负荷供电。
• 绝缘监测装置：实时监测直流系统正负极对地绝缘电阻，低于设定值时发出告警。

3.5 就地保护测控装置
• 线路保护测控装置：安装于35kV/110kV出线间隔，集成三段式过流保护、零序过流保护、重合闸、同期检定等功能，同时完成本间隔的遥测、遥信采集及遥控输出。
• 箱变测控装置：安装于每台箱式变压器内，采集高低压侧电压、电流、油温、油位、瓦斯信号等，并通过光纤环网上传至站控层。具备低压侧过流保护、变压器超温跳闸等保护功能。

四、关键技术要点
1. 时间同步：全站配置北斗/GPS双模卫星授时装置，站控层与间隔层设备均通过IRIG-B码或NTP协议同步，确保SOE时标精度优于1ms。
2. 通信规约一致性：所有智能设备须通过IEC 61850一致性测试，确保MMS、GOOSE、SV报文交互正常，避免因规约差异导致的通信故障。
3. 防雷接地：调度系统所有屏柜外壳、电缆屏蔽层、通信线浪涌保护器（SPD）均可靠接入等电位接地网，接地电阻≤1Ω，有效抵御雷电电磁脉冲干扰。

五、结语
安徽六安高压光伏项目的调度系统配置方案，充分体现了当前新能源场站二次系统的技术发展方向：标准化（全面遵循IEC 61850与国网企标）、智能化（引入功率预测与AGC）、高可靠（冗余架构与多重保护）。该方案的落地实施，将为光伏电站的安全并网与高效运营提供坚实的技术底座，也为同类项目的系统设计与设备选型提供了有价值的参考。
