发电机转子接地保护,专门盯着励磁回路对地绝缘。很多电厂采购和总包看招标文件里一句"转子接地保护"就下单,结果没分清一点接地和二点接地,装置选型也就走了弯路。一点接地和二点接地,故障性质完全不同,保护逻辑一个告警一个跳闸,选型时原理、适用励磁系统、测量方式都要对上号。本文把区别讲透,再把选型要点列清楚,供你参考。

发电机转子绕组在高速旋转中承受机械应力、热应力和电气应力,绝缘薄弱点会因老化、污染、振动逐渐发展成接地。所谓一点接地,就是转子绕组上某一处绝缘破损碰到了转子本体(大轴),形成对地的一点导通。

关键在于,励磁回路是直流回路,单点接地时故障点并不能构成电流通路,发电机还能继续运行,也不会立即产生危险电流烧设备。所以一点接地的危害不在当下,而在隐患:它破坏了转子对地的整体绝缘,相当于在转子和大轴之间埋了一颗雷。一点接地保护的动作逻辑通常是延时发告警信号,不跳闸,给运行人员争取时间,安排减负荷或停机检修,把隐患在变成事故前处理掉。

如果一点接地后没有及时处理,转子绕组上另一处又发生接地,就成了二点接地。两个接地点会把两处之间的那一段转子绕组短路,破坏励磁磁动势的对称性。后果非常严重:气隙磁场不再均匀,产生单边磁拉力,机组振动加剧;短路电流会烧毁转子铁芯和绕组;严重时转子大轴被磁化,机组甚至可能扫膛、损坏轴承。

这就是为什么运行规程对转子接地抓得严。一点接地可以告警继续运行,二点接地必须快速跳闸停机,把发电机从电网上切除,防止事故扩大。两种接地的处置策略截然相反,保护装置的逻辑也就完全不同。

现代转子接地保护通常把一点和二点做在装置里协同工作。一点接地保护实时算出转子对地绝缘电阻,电阻低于整定值就延时发信;一点接地动作后,装置自动投入二点接地的判据,盯住故障点位置的变化。

二点接地的主判据叫位置突变。装置记忆一点接地发生时的故障位置 α1,一旦转子上出现第二点接地,等效接地位置会从 α1 跳变到 α2,变化量超过整定值(如 10%)就判为二点接地跳闸。针对两极汽轮发电机,还有定子二次谐波作为辅助判据:两点接地破坏气隙磁场对称性,会在定子机端感应出显著的 100Hz 二次谐波,幅值越限作为备用判别。有的机组把位置突变与谐波越限做成"与"逻辑提高安全性,有的用"或"逻辑加快速动,选型时要看机组对速动性和可靠性的取舍。

选型绕不开测量原理,主流有乒乓式和注入式两种。乒乓式用两个电子开关交替把测量电阻接入转子正极—地、负极—地回路,分时测两组电压,联立方程解出绝缘电阻和接地位置。它原理简单成熟,但依赖励磁电压,励磁电压过低时可能测不准,且受转子对地分布电容影响。

注入式是新一代主流,装置内部产生一个特定频率(常用 1~10Hz)的交流信号,注入到转子与大轴之间,通过测量注入回路的电压电流算出接地电阻。它的突出优点是和励磁电压无关,发电机停机、盘车、空载时也能持续监测绝缘,没有测量死区,精度更高。

需要说明,两者做保护都没问题,差别主要在"在线监测能力"和"工况适应"。如果机组要求全工况绝缘监视、能提前发现缓慢劣化,注入式更合适;传统乒乓式经济、成熟,对绝大多数有刷励磁机组足够用。测量精度上,好的装置接地电阻分辨率可到 0.1kΩ,双端注入还能算出接地点在绕组上的具体位置(精度±5%),对缩短检修时间很有帮助。

第一,先确认励磁系统是有刷还是无刷。无刷励磁发电机的测量回路要通过旋转整流器,不能长期在线测量,需要装置具备"举刷"功能,在设定时间或手动命令下短时接通测量回路完成监测。选型时不具备举刷逻辑的装置用不了无刷机组,这条必须优先核对。

第二,确认机组类型和电压量程。水轮、汽轮、燃气轮发电机都能用,励磁电压从几十伏到上千伏不等,要选直流电压输入量程覆盖实际励磁电压的装置(常见±500V 或±1000V可选)。转子额定电压高、机组容量大的,量程要留足。

第三,核对定值范围和动作方式。一点接地按绝缘电阻整定,范围常见 1~50kΩ 可调,动作于告警;二点接地按位置突变或二次谐波整定,动作于跳闸。出口方式、跳闸延时是否可整定、是否支持发信与跳闸分别投退,这些要在技术协议里写明。

第四,看接入与通信能力。装置要接入转子正极、负极和大轴接地引下线,装在发电机保护屏内。通信要能上送绝缘电阻、接地位置、告警信号到电厂 DCS 或故障信息系统,支持 RS485、以太网及 Modbus、IEC 61850、IEC 103 等规约,便于无人值守电厂远程监视。录波与事件记录也应具备,转子接地动作波形需按故障录波屏的规范保存,便于事后分析全过程。

验收时重点做两件事:一是绝缘电阻精度核查,用标准电阻模拟一点接地,核对装置测得值与实际值偏差;二是二点接地联动试验,先模拟一点接地并记忆位置,再模拟第二点接地,确认位置突变判据能正确触发跳闸。试验过程可参考通讯管理机上送的录波信息核对时序。

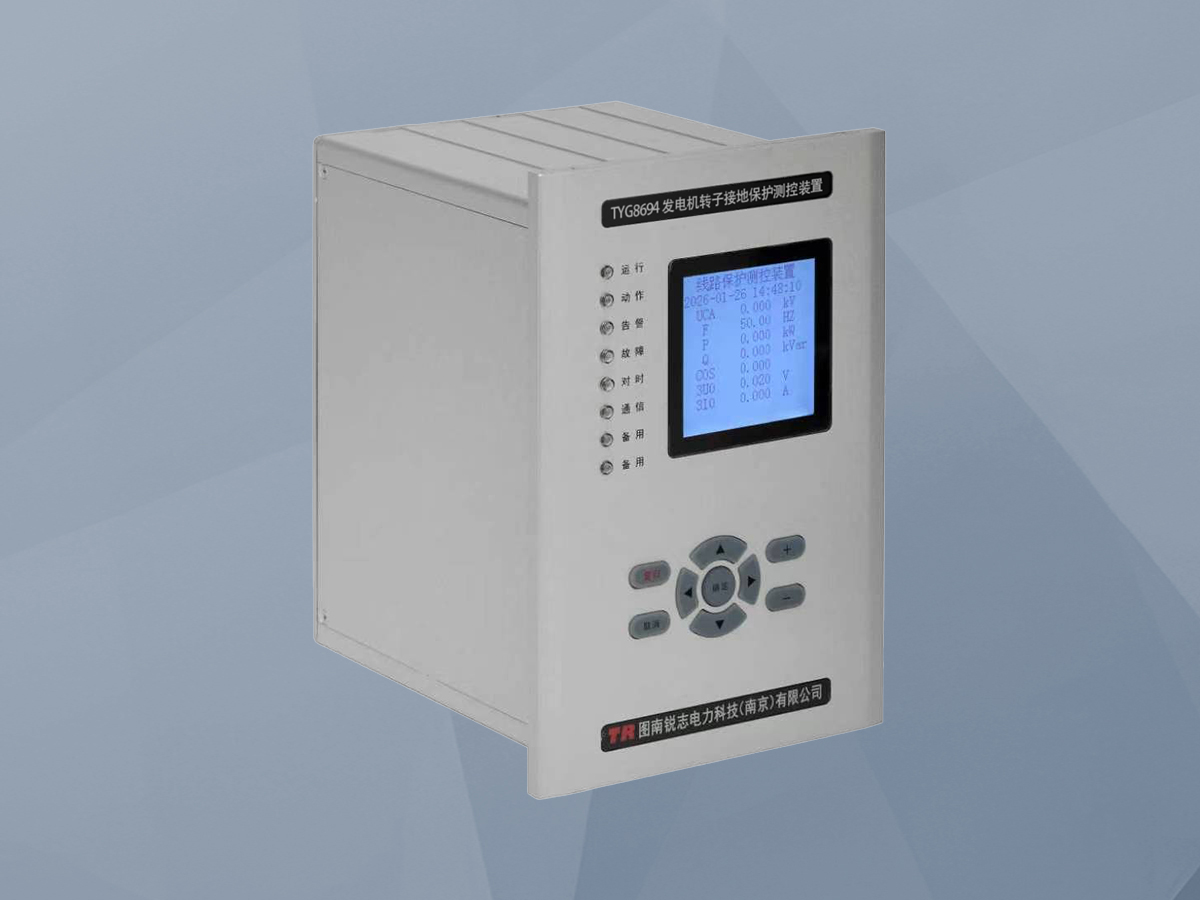

发电机转子接地保护装置的选型,核心是把一点接地和二点接地的逻辑分清:一点接地告警保运行,二点接地跳闸保安全。再按励磁系统有刷无刷、测量原理、电压量程、定值与通信逐项核对,就不会选错。如需针对具体机组励磁参数做转子接地保护装置选型,可联系我公司技术团队,电话/微信同号,我们提供选型与定值整定支持。
