什么是故障录波屏？它的作用、功能、架构是什么

故障录波屏：电力系统的“黑匣子”与“事故侦探”
       在变电站、发电厂、新能源场站的继电保护室中，有一面屏柜常年默默运行，平时不起眼，但每当电网发生短路、跳闸、振荡等故障时，它就立刻成为全场最关键的设备——这就是故障录波屏。它被称为电力系统的“黑匣子”，是电网事故分析的“第一手证据来源”。
       本文将从定义、组成、工作原理、核心作用、与保信子站的关系、选型要点六个维度，系统讲清这台“事故侦探”的真实全貌。
一、什么是故障录波屏
       故障录波屏，全称故障录波装置屏柜或微机故障录波屏，是以数字式故障录波器为核心，集成电压互感器二次回路、电流互感器二次回路、通信接口、对时系统、后台分析软件于一体的成套屏柜设备。
       它的核心任务是：当电力系统发生故障或异常运行时，自动、连续、完整地记录故障前后一段时间内的电气量波形和数据，为事后的事故分析、保护动作评价、系统参数校核提供原始依据。
       按照行业标准，故障录波屏通常安装在35千伏及以上电压等级的变电站、发电厂、新能源场站，是电力二次系统中的标配设备。
       💡 通俗类比：故障录波屏就像是飞机上的“黑匣子”——平时默默记录数据，一旦出事，它就是还原事故过程的唯一可靠证据。
二、故障录波屏由哪些部分组成
       一套完整的故障录波屏，通常由以下硬件和软件模块构成：
       硬件部分

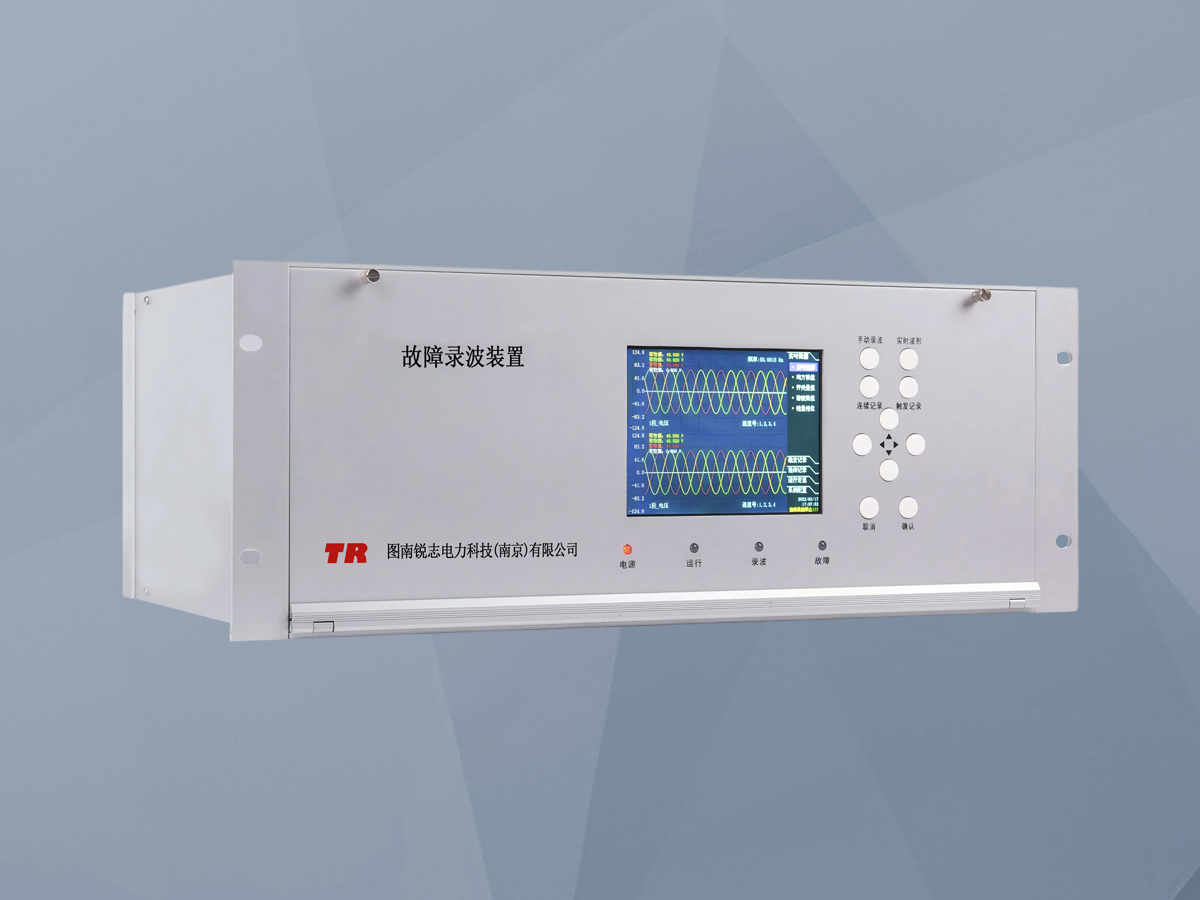

       核心录波装置：采用高性能DSP（数字信号处理器）或ARM处理器，运行嵌入式实时操作系统，负责模拟量采集、开关量采集、故障判别、数据存储。它是整个屏柜的“大脑”。
       模拟量输入模块：接入来自电压互感器（PT）和电流互感器（CT）的二次侧信号。典型配置为：交流电压通道不少于12路（用于接入母线电压、线路电压等），交流电流通道不少于24路（用于接入线路电流、主变各侧电流等）。
       开关量输入模块：接入保护跳闸信号、断路器位置信号、重合闸信号等开关量，用于记录故障时的状态变化时序。典型配置为不少于64路。
       对时模块：接收北斗/GPS卫星对时信号或站内IRIG-B码对时信号，确保录波数据的时标精度达到微秒级。这是故障时序分析的基础。
       大容量存储模块：采用固态硬盘或工业级CF卡，存储容量通常不低于256GB，可保存数月甚至数年的录波文件。
       通信接口模块：提供以太网口（用于接入保信子站和调度数据网）、RS485串口（用于接入老式保护装置）、打印接口（用于就地打印波形报告）。
       人机界面：触摸液晶屏，用于就地查看实时波形、调取历史录波、设置参数。
       电源模块：双路冗余供电，支持交直流自动切换，确保装置在任何工况下不掉电。
       软件部分
       嵌入式录波软件：运行在录波装置内部，负责实时数据采集、故障判别算法、数据压缩存储。
       后台分析软件：安装在运维人员的计算机上，用于调取录波文件、波形分析、谐波分析、相量分析、故障测距计算、保护动作评价等。
三、故障录波屏的工作原理
       故障录波屏的工作流程可以分为四个阶段：
第一阶段：正常运行时的“待机采集”
       在电网正常运行时，录波装置处于“连续采集、循环存储”状态。它以每周波128点或256点的采样率（对应工频50Hz，即每秒采样6400点或12800点），连续采集所有模拟量和开关量数据，并将数据存储在循环缓冲区中。缓冲区的大小通常可以保存故障前2-5秒的数据。
第二阶段：故障发生时的“触发录波”
       当电力系统发生故障时，录波装置内置的故障判别算法会检测到异常，并自动触发录波。常见的触发条件包括：
       模拟量越限：电压突降（如相电压低于额定值的80%）、电流突增（如相电流超过额定值的120%）、零序电压/电流越限
       开关量变位：保护跳闸信号动作、断路器分闸信号动作
       频率异常：频率低于49.5Hz或高于50.5Hz
       振荡检测：功率振荡、电压振荡
       触发后，录波装置会将触发时刻前后的数据完整保存下来。典型录波时间为：故障前2-5秒 + 故障后5-10秒，总计7-15秒的连续波形数据。
第三阶段：录波文件的生成与存储
       录波结束后，装置自动将采集到的数据打包为标准COMTRADE格式文件（IEEE标准电力系统暂态数据交换通用格式），包含配置文件（.CFG）、数据文件（.DAT）、头文件（.HDR）和信息文件（.INF）。COMTRADE格式是电力行业通用的录波数据标准，任何符合该标准的分析软件都可以打开和解析。
       录波文件自动存储在装置本地硬盘中，同时通过网络上传至保信子站或调度主站。
第四阶段：故障分析与报告生成
       运维人员在后台分析软件中调取录波文件，可以进行以下分析：
       波形显示：直观查看故障前后各电气量的波形变化
       相量分析：计算各相电压、电流的幅值和相位
       谐波分析：分析故障电流中的谐波含量
       故障测距：利用行波法或阻抗法计算故障点到保护安装处的距离
       保护动作评价：对比保护装置的动作时序与录波波形，判断保护是否正确动作
       报告生成：自动生成故障分析报告，包含波形截图、数据表格、分析结论
四、故障录波屏的六大核心作用
1. 故障性质判定
       通过分析录波波形，可以准确判断故障类型（单相接地、两相短路、三相短路、断线等）、故障相别、故障持续时间、故障发展过程。这是事故分析的第一步。
2. 故障测距
       利用录波数据中的电压、电流波形，结合线路参数，可以计算出故障点到保护安装处的距离。对于输电线路故障，测距精度直接影响巡线查找故障点的效率。现代录波装置的测距误差通常在1%以内。
3. 保护动作行为评价
       录波数据记录了保护装置的动作时序和断路器分合闸时序。通过对比保护动作逻辑与录波波形，可以判断保护装置是否正确动作、动作时间是否满足要求、是否存在误动或拒动。这是继电保护专业最重要的分析手段。
4. 系统参数校核
       录波数据可以用来校核电力系统的线路参数、变压器参数、互感器变比等，为系统仿真计算提供实测依据。
5. 暂态过程记录
       录波装置可以记录故障暂态过程中的非周期分量、谐波分量、高频分量，为研究电力系统暂态特性、优化保护算法提供宝贵数据。
6. 电网事故溯源
       当发生大面积停电或复杂连锁故障时，多个场站的录波数据可以联合分析，还原事故发展的完整过程，找出事故根源，制定整改措施。
五、故障录波屏与保信子站的关系
       在电力二次系统中，故障录波屏和保信子站是两个密切配合但又职责分明的设备：
       对比维度 故障录波屏 保信子站
       核心功能 连续采集电气量波形，故障触发录波 采集保护装置的事件、定值、录波文件
       数据粒度 高速采样（每周波128-256点），波形级数据 事件级数据（动作报文、SOE）、文件级数据（录波文件）
       存储容量 本地大容量存储，保存数月录波文件 本地存储，同时上送调度主站
       分析能力 内置波形分析、故障测距、谐波分析 主要做数据汇集、规约转换、转发
       与调度关系 通过保信子站间接上送调度 直接与调度主站通信
       两者的协作关系：故障录波屏是“数据生产者”，保信子站是“数据搬运工”。故障发生时，录波屏生成COMTRADE录波文件，保信子站主动从录波屏召唤文件，然后通过调度数据网上送至调度主站，供调度人员和继保专家远程分析。
       在工程配置中，故障录波屏通常通过以太网口直接接入保信子站的局域网，保信子站通过IEC 103或IEC 61850协议与录波屏通信，定时巡检录波文件列表，发现有新文件立即上送。
六、故障录波屏的选型要点
       对于正在规划变电站或新能源场站的业主和EPC，选择故障录波屏时需要注意以下几个关键指标：
       采样率：每周波128点是基本要求，256点及以上为推荐配置。更高的采样率意味着更精细的波形还原，有利于谐波分析和故障测距。
       通道数量：根据变电站规模和接线方式确定。一般220千伏变电站至少需要24路交流电流、12路交流电压、64路开关量。对于大型枢纽变电站，通道数量需要相应增加。
       存储容量：不低于256GB，支持至少6个月的连续录波数据存储。对于新能源场站（光伏、风电），由于出力波动频繁，录波触发次数可能较多，建议选择512GB及以上。
       对时精度：必须支持北斗/GPS双模对时，对时精度优于1微秒。这是保证多站联合故障分析时数据时序一致的基础。
       通信协议：支持IEC 61850（智能变电站）和IEC 103（常规变电站）双协议栈，便于接入保信子站和调度主站。
       安全合规：满足电力二次系统安全防护要求，支持纵向加密认证，具备等保二级及以上防护能力。
       后台分析软件：功能完善，支持波形显示、相量分析、谐波分析、故障测距、报告自动生成，最好具备多站联合分析功能。
七、技术演进：从“被动记录”到“智能分析”
       随着数字化变电站和智能电网的发展，故障录波屏也在经历技术升级：
       从独立装置到集成融合：在智能变电站中，故障录波功能常集成在综合应用服务器或数据网关机内，不再作为独立物理设备存在，实现设备集约化。
       从就地分析到云端分析：录波文件通过保信子站上送调度主站后，可以在云端进行多站联合分析、人工智能故障识别，大幅提升故障分析效率。
       从单一录波到全景记录：新一代录波装置不仅记录电气量，还记录保护装置的动作逻辑、通信报文、对时状态等，实现“全景式”故障信息记录。
       从人工分析到AI辅助：基于深度学习算法的智能录波分析系统，可以自动识别故障类型、自动测距、自动评价保护动作行为，将分析时间从小时级缩短到分钟级。
结语
       故障录波屏，这个在电力系统中默默值守数十年的设备，至今仍是事故分析的“黄金标准”。它以其毫秒级的采样精度、微秒级的时标精度、标准化的COMTRADE格式，为每一次电网事故留下了不可篡改的“数字化石”。
       对于电力从业者而言，理解故障录波屏的技术内涵，不仅是掌握一项专业技能，更是读懂电网“病历”、提升事故分析能力的基础。在新型电力系统建设加速的今天，随着新能源高比例接入、电力电子设备广泛应用，电网的暂态特性变得更加复杂，故障录波屏的重要性只会越来越凸显——它依然是那个在黑暗中点亮真相的“事故侦探”。
