低压光伏四可改造需要怎么接线安装调试?

来源:HZVOLT 时间:2026-08-12 16:22:48

        随着各地光伏政策的导向,很多的地区要求加装四可装置,笔者在项目里面经常遇到现场问,四可改造怎么接线,今天给大家讲解下,低压光伏(380V/220V)四可改造的“接线”,本质上是给原有并网柜/并网箱补三条链路:电表/断路器信号链、逆变器通信链、上送调度通信链。具体怎么接,要看是公变接入(南网体系)还是专变/工商业接入(国网体系),两者的主流接线方式有差异。
先把“四可”对应的硬件摸清楚
       低压光伏四可改造,典型配置是这几样设备:
       边缘网关/四可融合终端(含加密、路由、AGVC):核心主机,负责协议转换、数据汇聚、指令转发。
       双向智能电能表:0.5S级,并网点计量,支撑“可观、可测”
       光伏专用智能断路器(微断或塑壳):支持远程分合闸,支撑“可控”
       逆变器通信接口:RS485 或网口,支撑“可调”
       关键认知:低压光伏不做中压那种复杂的综保+测控,而是把功能分散到智能电表 + 智能断路器 + 四可控制器这三件上。
一、公变接入场景(南网体系,380/220V 公变)
       以南网《公变低压分布式光伏“四可”建设工作指引》为代表,接线方式是这样的:
       1. 协议转换单元 ↔ 智能量测终端
       这两者之间通过 HPLC 电力线载波 / HRF 微功率无线(双通道模式)通信,无需另外布放 RS485 线,直接复用低压电力线。
       2. 光伏专用微型断路器 ↔ 协议转换单元
       通过 FC 接口 + CR 控制线连接,协议转换单元下发分合闸指令控制微断。
       3. 群调群控 ↔ 逆变器
       协议转换单元最多支持一带二台逆变器,根据逆变器数量选配协议转换线束。逆变器侧一般是 RS485 接口,A/B/SGND 三芯屏蔽双绞线接到协议转换单元的 RS485 端口。
       4. 电能表
       智能电能表作为计量和刚性控制节点,也可直接控制微型断路器。
       这套方案的精妙之处在于:通信主干走电力线载波,现场几乎不用新布线,安装协议转换单元和光伏专用微断即可。
二、专变/工商业低压场景(国网体系,380V 专变)
       国网体系下,低压光伏四可改造主流采用边缘网关(融合终端)直采直控方案,接线要稍多一点:
       1. 电源与接地
       融合终端取 AC 220V 工作电源,从并网柜内备用空开下端引接
       黄绿双色接地线单独可靠接地,线径不小于 4mm²
       2. 并网点电气量采集
       从并网柜的 CT/PT 二次回路接线,引入融合终端的交流采样插件
       或者用 RS485 线从双向智能电能表读取电压、电流、有功、无功、功率因数等
       3. 逆变器通信接线(可调的关键)
       多台逆变器通过 RS485 总线手拉手接到融合终端/协议转换网关
       线材:屏蔽双绞线(如 RVVP 2×1.5),A 对 A、B 对 B,总线两端接 120Ω 终端电阻
       波特率通常设 9600 或 19200,站址按逆变器编号顺序分配
       华为、阳光、锦浪、固德威等不同品牌逆变器协议不同,融合终端需做协议适配
       4. 并网断路器控制接线(可控的关键)
       融合终端的遥控继电器出口 → 并网断路器分合闸线圈
       断路器辅助触点 → 融合终端遥信输入端,回传开关位置
       控制电缆建议用 KVV 4×1.5 或类似规格
       若原有并网断路器不支持电动操作,需更换为智能断路器或加电动操作机构
       5. 上送调度通信
       四可融合终端通过 4G/5G 无线(优先)或光纤以太网,走 IEC 60870-5-104 规约上送调度主站
       国网区域需配置纵向加密装置,南网区域需通过南网 II 型认证

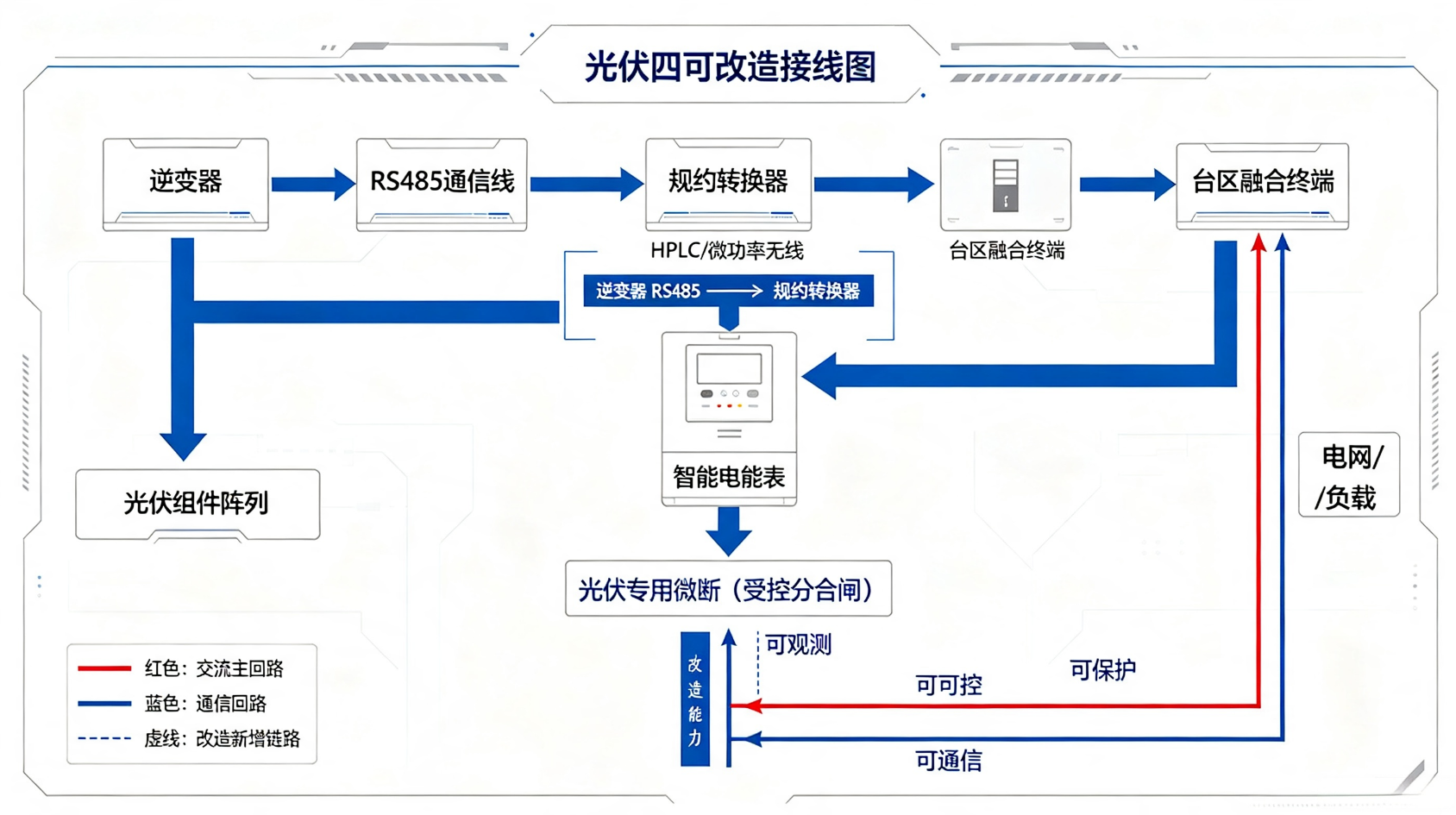

三、户用光伏(220V,≤13kW)简化接线
       户用场景最简单,核心是规约转换器:


       规约转换器安装在计量箱内,把逆变器 Modbus 协议转成 DL/T 698.45 标准协议上报。
四、接线施工的几个关键注意点
       施工安全:存量改造必须错峰施工,选择夜间或阴雨天光伏不出力时段作业;涉及并网断路器控制回路接线时,必须断开上级电源并验电。
       1. RS485 总线接线纪律
       A、B 极性千万别接反,否则整条总线不通
       屏蔽层单端接地,避免地环路
       总线长度超过 1200 米需加中继器
       多台逆变器挂同一总线时,站址不能冲突
       2. 断路器控制回路
       遥控出口继电器容量要匹配断路器分合闸线圈电流
       必须做“遥控返校”测试,验证分闸、合闸指令都能正确执行
       加装配电防护,避免误动
       3. 通信调试与对点
       先调通融合终端与各逆变器建链,确认数据刷新正常
       与调度端逐一核对遥测点表(电压、电流、功率等)
       核对遥信点表(开关状态、告警信号等)
       模拟调度下发遥控指令,验证分合闸成功率
       测试 AGC/AVC 闭环调节功能
五、属地差异要先确认
       不同省份电网对低压光伏四可的要求差异较大:
       山东、重庆、福建:强制“调度直采直控”方案,380V 低压电站也全面推进,数据秒级刷新、30 秒调节到位
       南网区域(广东、广西等):公变接入走 HPLC 载波方案,2027 年底前完成存量改造
       浙江:4000V 老站改造量大,380V 虽无强制但趋势是接入调度直采直控
       河北:《分布式光伏发电开发建设管理实施细则》明确存量具备条件的项目要加大改造力度,电网企业开展并网检验时复核二次接线
       施工前的准备工作:
       ① 向属地电网公司拿公变低压分布式光伏“四可”建设工作指引或类似文件,明确设备选型目录和接线规范
       ② 确认并网断路器是否支持远程分合闸,不支持就要列入更换计划
       ③ 核查逆变器品牌型号,提前向厂家要到通信点表和寄存器地址,这是协议转换能否快速调通的关键。
