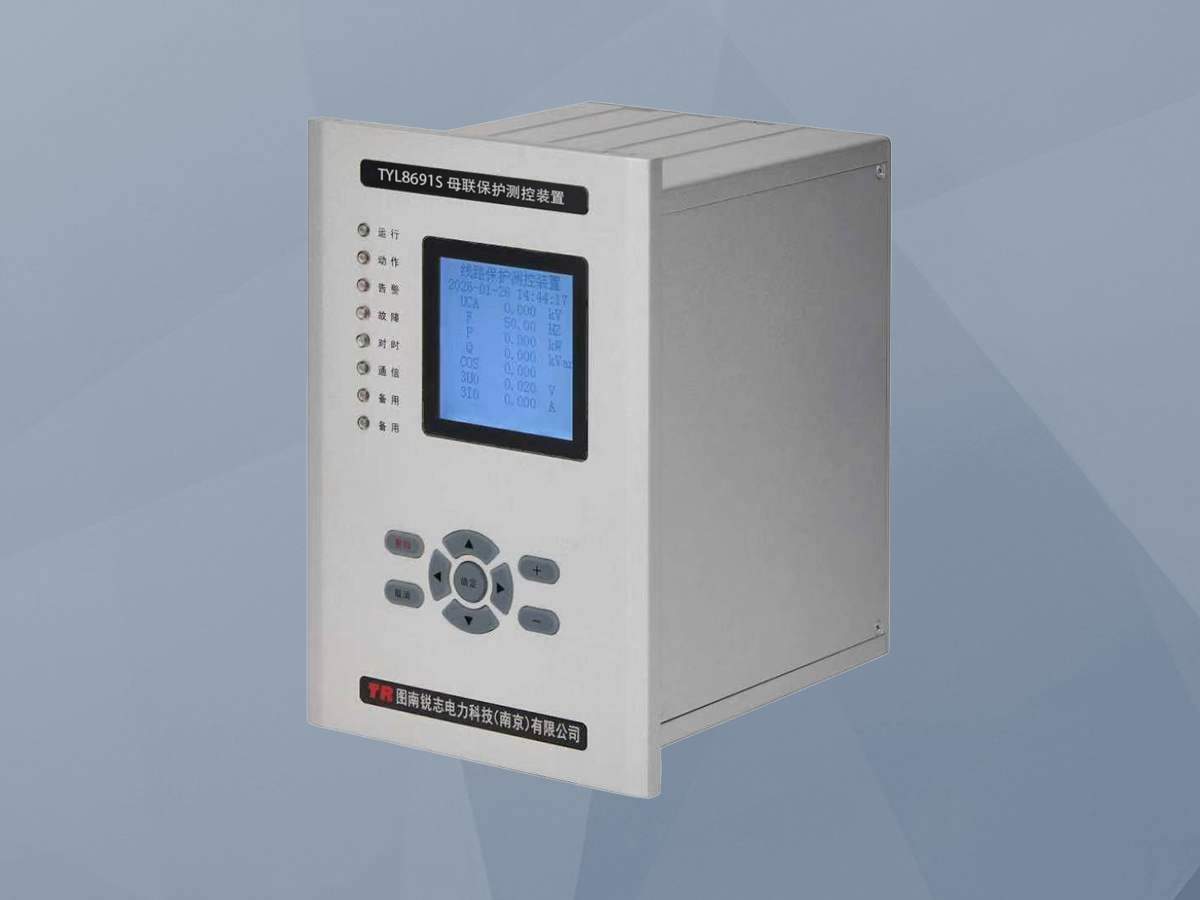

一、母联保护测控装置的概述
母联保护测控装置是母线系统中连接两段母线的关键开关设备的"智能守护者"与"控制中枢"。在单母线分段或双母线接线中，母联（分段）断路器承担着隔离故障母线、均衡负荷、以及在一路电源失电时通过合闸操作由另一路电源带全部负荷的重要功能。本装置基于高性能微处理器（如32位DSP）和高速同步采样技术，实时采集母联断路器的三相电流以及I、II段母线的三相电压。其核心价值在于实现两大核心任务：一是作为母联开关的本体保护，快速切除其与两侧母线之间发生的相间短路、接地等故障；二是作为母线系统的控制单元，在满足安全条件下自动执行备用电源投入（BZT）或检同期合闸操作，最大限度缩短停电时间，提高供电可靠性。装置通过一体化设计，将复杂的保护逻辑、精确的测量、灵活的控制与标准化的通信融为一体，是构建智能化变电站和配电网自动化系统不可或缺的关键间隔层设备。
二、母联保护测控装置的主要功能
1. 充电保护
这是母联开关特有的重要保护。当一段母线停电检修后恢复送电，或备用电源自动投入（BZT）动作合上母联开关时，该段母线可能存在未被发现的故障（如接地线未拆除）。充电保护作为此时的主保护，设速断和过流两段。当合闸于故障母线时，装置检测到超过定值的故障电流，经极短延时（速断段可瞬时）跳开母联开关，防止事故扩大至正常母线。充电保护通常具有自动投退逻辑，合闸后自动退出。
2. 复合电压闭锁过流保护
作为母联开关及相邻设备的后备保护。保护判据为：三相电流 max(Ia, Ib, Ic) > Iset 且（低电压条件 Umin < Uset 或 负序电压条件 U2 > U2set ）满足时，经延时动作。复合电压闭锁提高了过流保护的灵敏度，防止在母线外部故障、母线电压降低时因负荷电流较大而误动。
3. 零序过流保护
用于检测母联开关相关回路的单相接地故障。通过外接或自产零序电流 3I0，当 3I0 > I0set 时，经延时动作于跳闸或告警。该保护对小电流接地系统（如经消弧线圈接地）的接地选线功能提供支持。
4. 三相不一致保护
当母联开关因机构故障导致三相未能同时合闸或分闸（非全相运行）时，会产生负序电流，对系统设备造成危害。三相不一致保护通过检测断路器三相位置不一致（如通过辅助触点）并存在负序或零序电流时，经延时跳开开关，消除非全相运行状态。
5. 备用电源自动投入（BZT）与同期合闸控制
装置集成了完善的BZT逻辑。当检测到某段母线失压（三相电压均低于无压定值）、且对应进线无电流，而另一段母线电压正常时，经延时跳开失压母线进线开关，确认跳开后，再合上母联开关，恢复失压母线供电。合闸前可设置为"检无压"或"检同期"模式，检同期时精确计算两段母线电压的幅值差、频率差和相位差，确保在安全范围内合闸，防止冲击。
三、母联保护测控装置的工作原理
母联保护测控装置的工作原理围绕对母联电流和两段母线电压的实时监控与智能决策展开。
1. 数据同步采集与特征量计算
装置通过高精度电流互感器（CT）采集母联开关A、B、C三相电流 Ia, Ib, Ic；通过电压互感器（PT）分别采集I段母线电压 Ua1, Ub1, Uc1 和II段母线电压 Ua2, Ub2, Uc2。采用每周波多次（如64点）的高速同步采样，经数字滤波和快速傅里叶变换（FFT），实时计算出各相电流、电压的基波有效值、相位，以及负序电压 U2、零序电流 3I0 等特征量。同时，开关量输入模块实时扫描断路器位置、保护压板、闭锁信号等状态。
2. 并行保护逻辑判断
所有保护功能模块并行运行，将计算得到的特征量与用户整定的定值进行比较。
充电保护：在合闸后的短时开放窗内，若任一相电流超过速断或过流定值，则立即启动相应延时逻辑。
复合电压闭锁过流：持续比较三相电流最大值与过流定值 Iset，同时计算母线最低线电压 Umin 和负序电压 U2。仅当电流条件与电压条件（Umin < Uset 或 U2 > U2set）同时满足时，过流保护的延时计数器才开始计时。
BZT逻辑：持续监测两段母线电压。以I段失压为例，当满足"I母三相电压均<无压定值 且 I进线无电流 且 II母电压正常 且 无闭锁信号"的条件并持续整定延时后，装置按"跳I进线→确认跳开→合母联"的顺序发出控制命令。合闸前若选择检同期，则持续计算两段母线电压的相位差 Δφ，当 Δφ 小于整定值（如20°）时才允许发出合闸脉冲。
3. 逻辑综合与出口执行
中央处理单元综合所有保护模块的输出、开关量状态以及预设的闭锁/投退逻辑（如"充电保护投入"压板、外部闭锁开入）。一旦满足动作条件，CPU立即驱动对应的出口继电器，执行跳闸或合闸操作。同时，事件记录器（SOE）记录动作时刻、动作类型和动作量，故障录波器记录故障前后的电流电压波形，所有信息通过通信接口实时上送后台监控系统。
四、母联保护测控装置的特点
1. 功能集成度高，简化二次系统
装置将母联开关所需的全部保护（充电、过流、不一致等）、测量（电流、电压、功率等）、控制（BZT、同期、遥控）及通信功能集成于单一设备中。这取代了多个独立继电器和仪表，大幅减少了屏柜空间、电缆用量和接线端子，降低了设计、安装和调试的复杂度及成本。
2. 保护配置针对性强，逻辑完善
功能设计紧密围绕母联开关的运行特性和风险点。充电保护专门应对合闸于故障的瞬时风险；复合电压闭锁过流作为可靠的后备保护；三相不一致保护防止开关机构故障；集成的BZT和同期功能则直接服务于提高供电可靠性和操作安全性。各功能间设有严密的逻辑闭锁，防止误动。
3. 硬件平台可靠，环境适应性强
采用全密封加强型机箱、工业级芯片和多层板工艺，关键通道采用光电隔离。装置通过严格的电磁兼容（EMC）IV级测试，能在变电站强电磁干扰环境下稳定工作。宽温设计（-25℃~+70℃）确保了在恶劣气候条件下的长期可靠运行。
4. 控制策略智能，提升运行水平
内置的BZT逻辑支持多种运行方式自适应，动作准确率高（≥99.9%）。检同期合闸功能能精确捕捉合闸时机，减少对电网的冲击。部分高端型号还具备合环电流预测功能，可在合环操作前计算冲击电流，若超过安全值则自动闭锁合闸，保障操作安全。
5. 信息管理全面，便于运维智能化
装置配备大尺寸液晶屏，可本地查看实时数据、定值、事件记录。支持标准的IEC 61850或104通信规约，轻松接入综合自动化系统，实现远程监控、定值修改、事件分析和程序升级。详细的SOE和故障录波为事故分析提供了第一手资料，极大提升了运维的智能化水平。
