35千伏风储电站主变保护怎么配？中核科右前旗风储项目案例

📌 项目概况：本项目为中核科右前旗风储制氢制氨一体化示范项目，站内35kV系统按两台主变配置。我公司承担1#、2#主变保护屏，监控主机系统，通讯屏及交直流电源系统的成套供货与现场调试。

一、项目背景

风电制氢制氨负荷对供电连续性与电能质量要求高，站内采用两段主变分列运行方式。二次系统按无人值守站标准配置，远动信息经通讯屏上送调度端，站内对时、监控与保护设备均需满足风电场涉网验收要求。

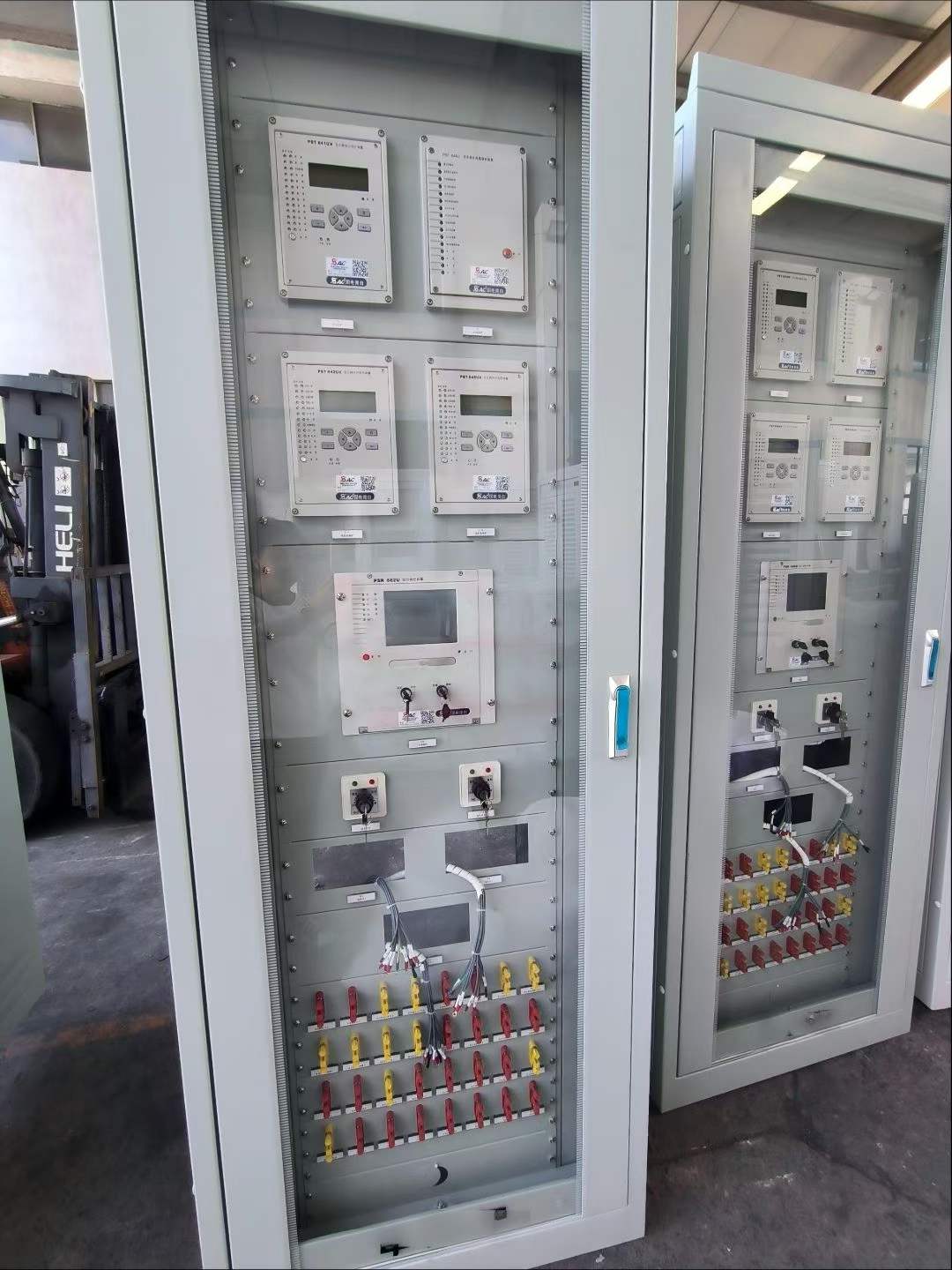

二、主变保护屏配置

1#、2#主变保护屏配置完全相同，主变差动与高、低后备保护按主变容量与短路阻抗整定，非电量保护实现瓦斯、压力释放与油温跳闸矩阵。差动保护两侧与三侧的选型差异，可参阅我公司的变压器差动保护选型对比。

三、监控与通讯系统

监控主机系统按双套配置：两台微机监控主机、两台27寸显示器、两套TY930监控系统（LINUX版）与两套国产操作系统（凝思V6.08或麒麟V10），互为热备用。通讯屏配置千兆交换机3台（其中1台带光口）、TY92B通信转换装置、TY920A远动通讯装置与双北斗对时装置。交直流电源系统由充电馈电一体柜（DC220V，二路市电输入、17路控母5路合母、触摸屏监控）与2面电池柜（12V/100Ah，18节）组成，为保护与远动设备提供可靠电源。

设备到货后完成组屏、联调与现场调试直到送电结束。风电场主变非电量保护的整定要点可参阅主变非电量保护配置。
