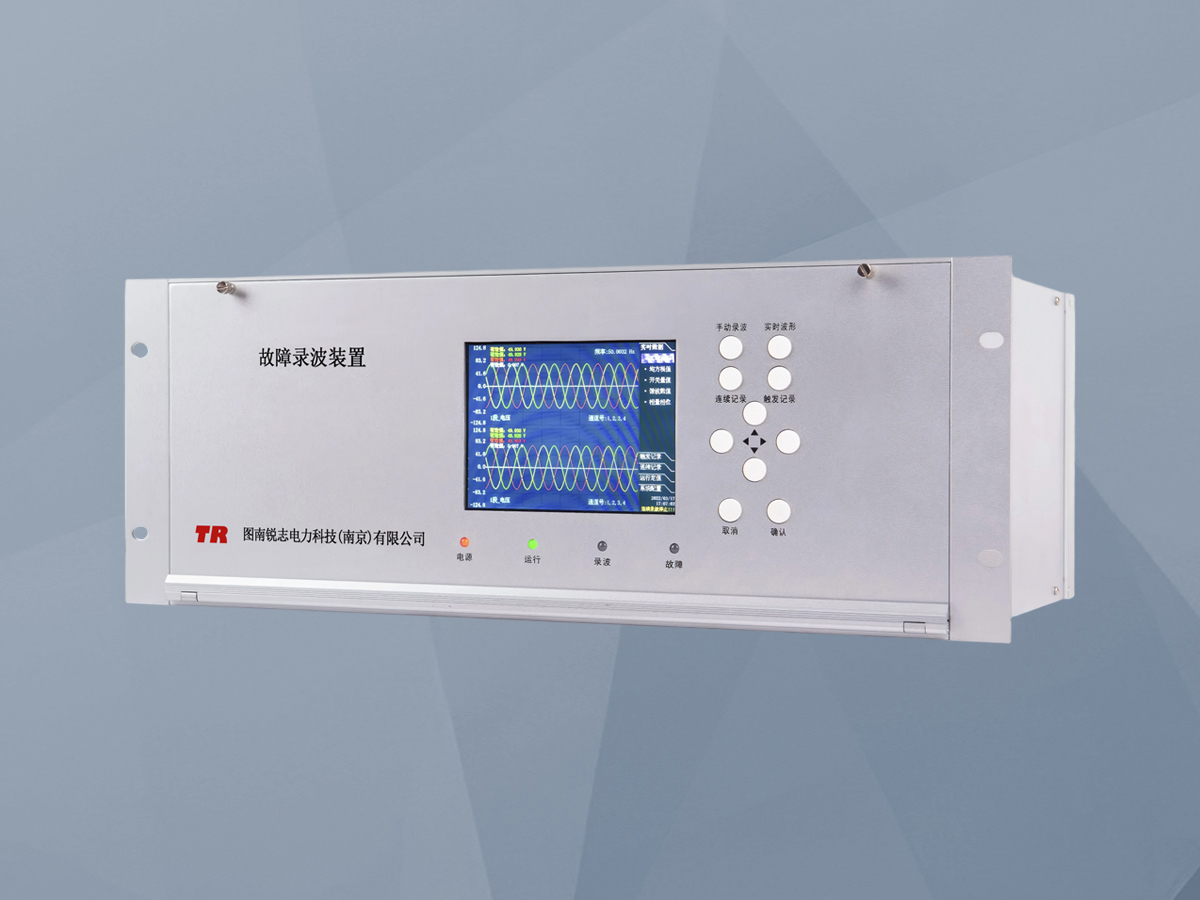

故障录波保护装置

一、故障录波保护装置的概述
       故障录波保护装置对保证电力系统安全运行有十分重要的作用。当电网中发生故障时，利用装设的故障录波装置，可以记录下该故障全过程中线路上的三相电流、零序电流的波形和有效值，母线上三相电压、零序电压的波形和有效值，并形成故障分析报告。在电网的安全防御体系中，故障录波器扮演的是“黑匣子”+“事故分析师”的角色——它不参与实时控制，但在事故发生后是还原真相的核心依据。
       这里必须厘清一个关键概念：专用故障录波装置与现代微机保护装置自带的录波功能有着本质区别。保护装置的首要任务是在系统发生故障时快速可靠地切除故障，现代微机保护虽有一定的录波功能，但记录的是与该保护动作情况相关的少数电气量，且记录长度有限。更重要的是，电气量进入保护装置被用于计算前，都要滤除高频分量、非周期分量等，保护装置的采样频率一般为1.2~2.4kHz，因此其录波波形已不是系统故障时的真实波形。而专用故障录波装置采样频率达3.2~5kHz甚至10000Hz，旨在真实反映系统的动态变化过程，一般不作特殊的滤波处理，波形暂态分量、谐波分量重，但真实性更高。在高压电网复杂事故分析、特别是保护装置不正确动作时，必须由专用故障录波器的录波数据来分析保护的动作行为，保护装置录波信息不能替代专用故障录波器的信息。
       按GB 14285-2006《继电保护及安全自动装置技术规程》要求，主要发电厂、220kV及以上变电站和重要的110kV变电站、单机容量为200MW及以上的发电机或发电机变压器组均应装设故障录波及分析装置。其核心价值体现在三方面：一是系统发生故障且保护动作正确时，利用录波数据对故障线路进行测距，帮助巡线人员尽快找到故障点；二是线路不明原因跳闸时，通过波形分析判断开关跳闸原因；三是判断继电保护装置的动作行为，当系统由于继电保护装置误动造成无故障跳闸或系统有故障但保护装置拒动时，利用记录的开关量动作情况来判断保护的动作是否正确。
二、故障录波保护装置的主要功能
1. 高精度数据采集与真实波形还原
       装置采用16位及以上高精度ADC转换器，采样频率在暂态阶段达10000Hz，长态录波不低于1000Hz。它力求真实反映系统的动态变化过程，一般不经特殊的滤波处理，确保高频暂态过程（如雷击过电压）的波形细节不丢失。模拟量线性工作范围覆盖0.05Un~3.0Un（电压回路）和0.1In~20In（电流回路），支持交直流模拟量、开关量和数字信号混合接入。
2. 多类型启动判据
       装置支持极为丰富的启动方式：模拟量突变启动（电压/电流突变）、稳态量启动（过流、低电压、零序电流越限）、序分量启动（负序电压/电流、正序电压越限）、频率启动及频率变化率（df/dt）启动、谐波启动（2/3/5/7/9次谐波越上限）、振荡启动、过激磁启动、逆功率启动、差流启动、变压器启动、发电机启动、开关量启动、手动启动和远方启动。其中频率变化率启动的误差≤0.05Hz，振荡启动判据为1.5s内最大值与最小值之差大于平均值10%。这种多样化的启动方式确保了任何类型的大扰动都不会被漏录。
3. 故障录波与存储
       装置具备分段记录模式与实时硬盘缓冲技术，可连续记录故障全周期数据（故障前0.1-1秒至故障后1-10秒）。暂态录波不少于5000个录波文件循环覆盖存储，长态录波不少于7天循环覆盖存储。数据存储采用半导体电子盘或大容量硬盘，支持COMTRADE国际通用格式或DMF文件格式（UTF-8编码、XML语法），便于后续分析。
4. 故障测距与类型识别
       通过波形比对和算法计算，装置可确定故障类型（如单相接地、相间短路）、位置及原因。测距精度方面，金属性短路误差小于3%，其他情况小于5%。例如某220kV变电站通过录波分析，发现开关B相灭弧室触头焊接处脱落，成功避免设备进一步损坏。
5. 保护动作校验与事故分析
       记录保护装置动作时序，校验其正确性。例如在35kV线路多重故障中，录波数据证实保护动作与故障发展过程一致，为调度员快速决策提供依据。当继电保护装置误动造成无故障跳闸或系统有故障但保护装置拒动时，就要利用故障录波器中记录的开关量动作情况来判断保护的动作是否正确，并可以据此得出有问题的部分。
6. 系统性能评估与电能质量分析
       通过长期录波数据统计，分析电压波动、谐波污染等电能质量问题，发现潜在的设备隐患或系统薄弱环节，为系统优化提供数据支持。
7. 对时、通信与远程传输
       装置支持GPS/北斗、IRIG-B码、SNTP对时，IRIG-B码对时精度可达微秒级。具备IEC61850规约通信功能，内置RS232串口及以太网接口，可将录波数据实时上传至调度中心，辅助调度员判断电网状态，优化运行方式。
三、故障录波保护装置的工作原理
       故障录波保护装置采用分布式结构（前置机+主机），其工作原理是一个“实时采集→缓冲存储→启动判别→录波记录→分析上传”的自动化流程。
1. 实时采集与缓冲
       一台微机故障录波装置由一台主机和多台互为独立的前置机组成分布式结构。前置机负责数据采集，主机完成存储与分析。系统投入运行后，前置机实时对接入的模拟量、开关量信号进行采集、计算，并将采集数据和计算结果保存到缓冲区中。这种分布式结构有两大优点：一是避免局部故障而引起整套录波装置退出工作，便于维护和管理；二是对任一台前置机进行校验和维修，不会影响整套录波装置的运行。
2. 启动判别
       前置机根据用户设定的故障启动判据，对照实时采集的模拟量、开关量。一旦满足启动条件（如模拟量突变、越限、开关量变位等），即开始按用户设定的数据格式录制数据，同时发出报警信号。
3. 录波记录
       录制的故障数据保存到硬盘中。记录内容包括：故障前0.1-1秒至故障后1-10秒的全周期波形数据。装置记录本侧保护的动作时间、线路两侧高频保护收发信机发信和停信的时间、断路器分合时间等。当线路两侧装有自动重合闸时，还可以看出线路两侧自动重合闸动作的全过程。
4. 分析与测距
       主机对录波数据进行深入分析：
       • 通过波形比对，确定故障类型（如单相接地、相间短路）、位置及原因
       • 计算故障点到装置的故障距离（金属性短路误差小于3%，其他情况小于5%）
       • 校验保护装置动作时序的正确性
5. 数据上传与存储
       录制的故障数据采用COMTRADE国际通用格式或DMF文件格式（UTF-8编码、XML语法）存储，通过IEC61850规约、RS232串口及以太网接口上传至调度中心或继电保护故障信息管理系统，辅助调度员判断电网状态，优化运行方式。
四、故障录波保护装置的特点
1. 高采样率与真实波形还原
       专用故障录波装置采样频率达10000Hz（暂态阶段），远高于保护装置的1.2~2.4kHz。更关键的是，它一般不作特殊的滤波处理，力求真实反映系统的动态变化过程，因此录波波形真实性比保护装置录波高，波形暂态分量、谐波分量重，但真实性更高。在高压系统的暂态问题分析、谐波问题分析、振荡问题分析中，主要的依据就是专用故障录波器的录波信息。
2. 多类型启动判据，确保无遗漏
       装置支持模拟量突变启动、稳态量启动、序分量启动、频率启动、频率变化率启动、谐波启动、振荡启动、过激磁启动、逆功率启动、差流启动、开关量启动、手动启动和远方启动等十余种启动方式。特别是保护装置一般不使用的稳态正序电流启动、单一正负零序电压启动，专用故障录波器都可以使用。由于专用故障录波器在采样频率、前置滤波、启动方式等方面与保护装置存在较大的区别，因此保护装置的故障录波信息不能替代专用故障录波器的信息。
3. 大容量通道与高精度测距
       装置支持最多96路模拟量输入和192路开关量输入，可同时记录多间隔、多设备的波形数据。测距精度方面，金属性短路误差小于3%，其他情况小于5%，可为巡线人员提供精确的故障点位置，大幅缩短事故处理时间。
4. 分布式架构，高可靠性
       采用前置机+主机的分布式结构，避免局部故障引起整套装置退出工作。工业级设计，满足IEC 61000-4电磁兼容标准（快速瞬变干扰Ⅳ级、静电放电Ⅳ级），适应变电站恶劣的电磁环境。
5. 标准化数据格式与开放通信
       数据输出采用COMTRADE国际通用格式或DMF文件格式（UTF-8编码、XML语法），便于不同厂家装置的数据互通和后续分析。支持IEC61850规约通信，内置RS232串口及以太网接口，可无缝接入调度自动化系统和继电保护故障信息管理系统。
6. 事故分析的“首要信息”地位
       在高压电网一些复杂的事故分析、处理中，专用故障录波器信息是事故分析的首要信息。特别是遇有保护装置不正确动作时，更需要由专用故障录波器的录波数据来分析保护的动作行为。实时上传录波数据至调度中心，可辅助调度员判断电网状态，优化运行方式。

主要参数（典型配置参考）
