三合一箱变测控装置的主要功能和实际项目应用的意义

一、问题的提出：箱变侧的分散架构困境
      在光伏电站和风电场中，箱式变压器分布于广袤场区，环境恶劣、巡检困难。传统方案采用分立设备拼凑：微机保护装置负责继电保护，电流/电压变送器负责遥测采集，PLC处理开关量与逻辑控制，光纤收发器或交换机承载通信组网，外加独立的防雷模块、温控仪表等。这种分散架构带来三重问题：
      一是接线复杂度呈指数上升。每增加一台设备，就意味着新增一组电源回路、信号回路、屏蔽接地回路，二次电缆数量激增，故障概率随之放大。
      二是系统耦合度低。保护、测控、通信分属不同厂家，接口协议各异，现场调试需多方协调，定值配合、时序匹配、接地处理等问题极易引发隐性缺陷。
      三是运维成本高企。箱变分布偏远，运维人员到场一次耗时费力，面对多台设备的故障定位、备件储备、固件升级，管理负担沉重。

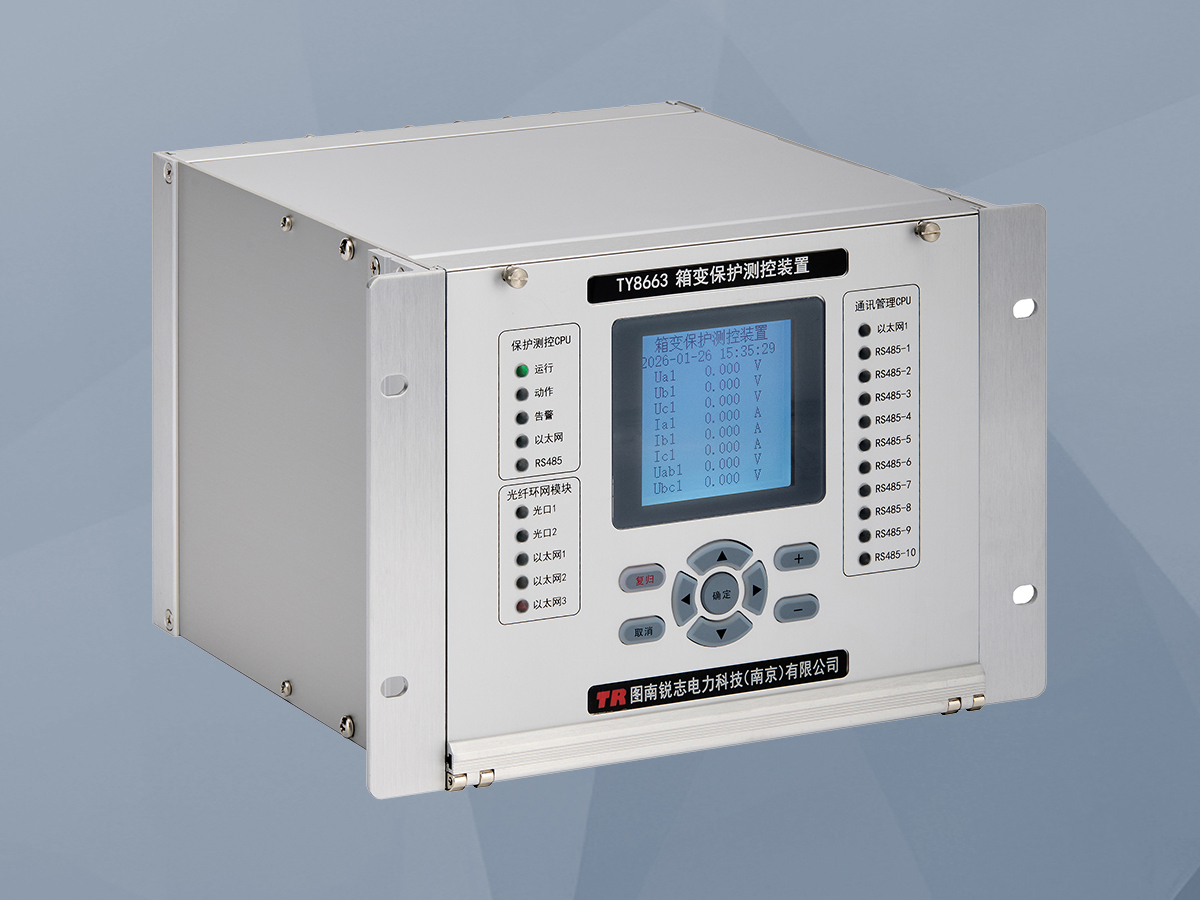

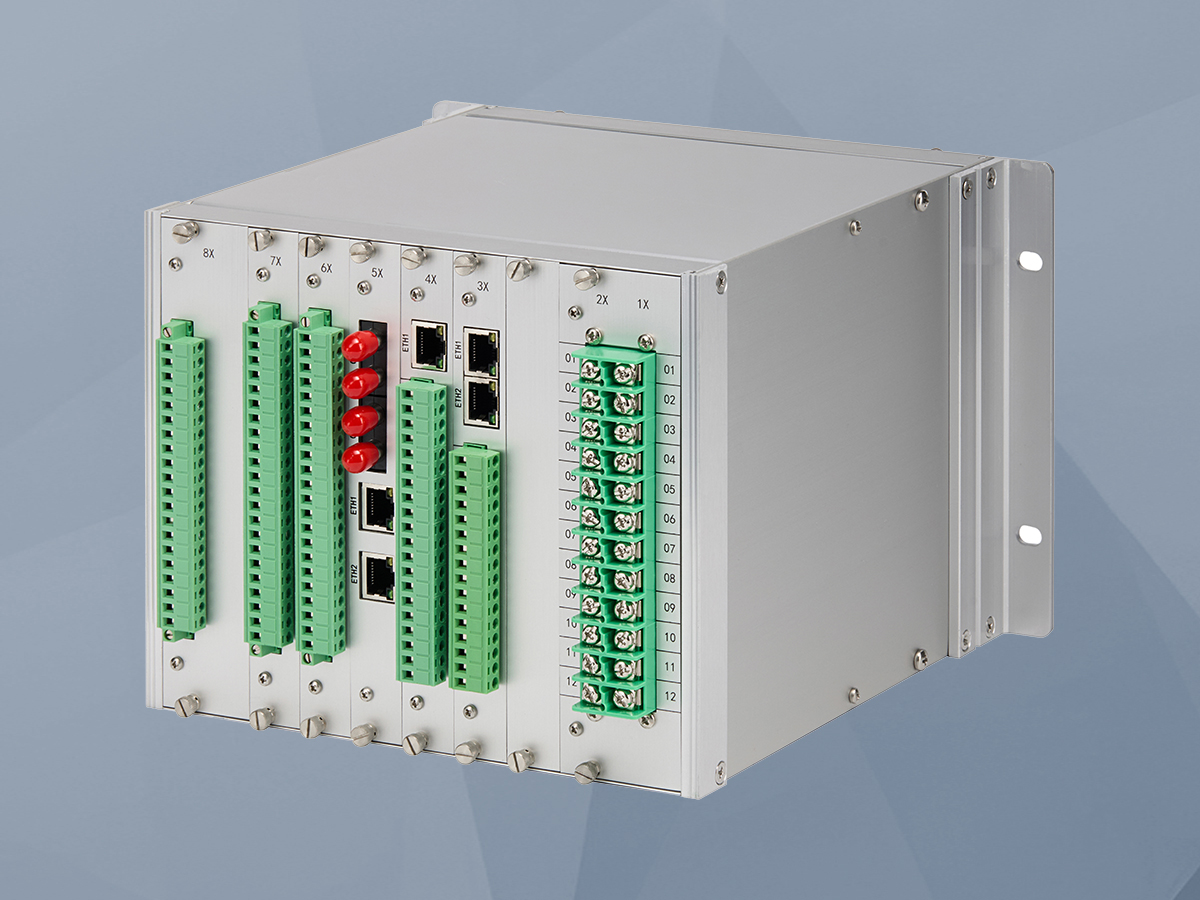

      TY8663三合一箱变保护测控一体化装置正是为解决上述痛点而生，它将保护、测控、通信三大功能模块深度整合于同一硬件平台，实现箱变侧的"一台设备、全栈覆盖"。

二、功能集成：保护+测控+通信的三位一体
1.保护功能：箱变的主后备一体化防线
        装置集成了箱变所需的全量保护功能，涵盖主保护与后备保护两个层次。
主保护层面，装置具备完整的两侧差动保护能力。通过内部自动完成Y/Δ相位补偿和CT变比平衡，支持五种常见变压器接线方式。差动保护采用分段比率制动特性，辅以二次谐波制动（制动系数0.12~0.15可调）以可靠躲避励磁涌流，另设差动速断作为CT饱和场景下的加速切除手段。TA断线判别可按控制字选择闭锁差动或仅发信。
        后备保护层面，装置配置两组三段式过流保护、零序过流保护、过电压保护、欠电压保护，各段独立软压板投退，定值独立整定。其中零序过流支持外接CT与自产两种方式，过压/欠压保护设有最小动作门槛以防PT断线误动。
非电量保护是箱变保护的关键特色。装置提供17路固定非电量开入通道，涵盖重瓦斯、轻瓦斯、超高温、高温、油位高/低、压力释放阀、高压熔断器A/B/C相、网门跳闸、烟雾报警、门开报警等，每种非电量均可通过控制字独立选择"退出/跳闸/告警"。出厂默认配置已覆盖行业通用逻辑，现场仅需按实际传感器类型微调即可。
2.测控功能：四遥能力的全量化实现
        装置实现了箱变侧完整的"遥测、遥信、遥控、遥调"四遥功能，替代了原先需由变送器、PLC、智能仪表等多台设备协同完成的采集与控制任务。
        遥测方面，装置支持6路电流+6路电压的交流采样，每周波64点，经数字滤波与优化FFT算法后，测量精度达0.5%。可计算三相电流、三相电压、频率、功率因数、有功/无功功率、双向电度。此外标配3路4-20mA输入与3路热电阻输入，用于采集油温、绕组温度、油位等非电量模拟量，进一步压缩了额外配置变送器的需求。
        遥信方面，装置提供42路强电开入通道，光电隔离2500V，其中17路固定为非电量保护信号，其余25路可自定义接入断路器位置、隔离开关状态、接地刀位置、箱体门禁等。所有开入均支持去抖延时整定，防止触点抖动引起的误报。
        遥控方面，装置配置9路继电器输出，触点容量AC250V/8A，既可配置为保护跳闸出口，也可配置为普通遥控输出，用于远方分合箱变高压负荷开关、低压断路器等。跳闸矩阵支持按位整定，每个保护元件可独立指定其出口继电器组合。
        事件记录方面，装置可存储1024条SOE事件、1024条操作记录、16条故障录波，所有事件带精确时标，支持B码对时与SNTP对时，为事后故障分析提供完整的数据基础。
3. 通信功能：自愈环网与多协议接入
        装置在通信层面的集成最为关键，因为它直接决定了箱变能否真正融入电站的数字化管理体系。
        光纤环网组网是核心亮点。装置标配2个自愈型光纤接口（155M、1310nm、单模50km），与3个自愈型电口共同构成环形拓扑。当环网中某一点光纤断裂时，业务可在毫秒级自动切换至另一方向，确保场区通信不中断。这对于箱变间距数百米至数公里的风光场而言，是唯一经济可行的可靠通信方案。
        多协议接入能力体现在三个层面：一是装置自身支持Modbus、IEC 60870-5-103/104协议，并可选配IEC 61850，可直接与升压站综自系统对接；二是高配型号额外提供10路RS485接口与2路以太网接口，可充当规约转换器，将箱变周边的逆变器、汇流箱、环境监测仪、智能电表等设备的异构协议统一转换为光纤环网上送的标准化数据。
        冗余设计方面，装置提供2路CPU自带以太网接口（10/100M自适应），与光纤环网形成双重通信路径，进一步提升可靠性。

三、为什么要用三合一箱变测控装置
1.简化系统架构，降低故障概率
        将原本需要4~6台设备完成的保护、测控、通信功能压缩至一台4U半层机箱内，带来的直接收益是二次接线量下降60%以上。每减少一个接点，就减少一个潜在的松动、氧化、受潮引发的故障点。设备间的配合逻辑也从跨厂家协商变为单厂家内部的固件级联调，消除了接口不匹配、时序冲突等系统性问题。
2.提升运维效率，支撑少人值守
        箱变分布分散、交通不便，运维人员到场一次的成本极高。集成化装置使升压站监控后台能够获取每台箱变的完整运行数据——电流、电压、功率、油温、油位、瓦斯状态、开关位置——并实现远方遥控分合。这意味着绝大多数箱变异常可在升压站侧完成初步研判，仅需携带针对性备件前往处置，大幅减少了无效巡检和重复往返。
3.增强环境适应性，适配野外工况
        装置采用铝合金机箱、宽温设计（-40℃~+70℃）、宽范围辅助电源（AC/DC 176~600V），并通过10项电磁兼容认证（浪涌/EFT/静电均为4级），完全适配箱变所处的户外恶劣环境。相比多台分立设备在温漂、振动、电磁骚扰下的差异化表现，一体化设计确保了全功能模块在相同环境条件下的行为一致性。
4.降低全生命周期成本
        从投资角度看，一台三合一装置的价格低于4~6台分立设备的总和。从安装角度看，减少了屏柜占用、电缆用量、施工工时。从运维角度看，备品备件种类从多种缩减为一种，固件升级从多点操作变为单点操作。综合测算，全生命周期成本可降低30%~40%。
四、结论
      三合一箱变测控装置的集成化并非简单的功能堆叠，而是基于对新能源电站箱变侧运维痛点的深刻理解，做出的系统性架构优化。它将保护的安全底线、测控的可视化能力、通信的网络连通性融合于同一硬件平台，使箱变从"信息孤岛"转变为电站数字化管理体系的有机节点。
      在当前风光电站向"少人值守、集约运维"方向演进的大趋势下，这种集成化设计已成为箱变侧设备选型的行业共识，其价值不仅在于当下节省的投资与运维成本，更在于为后续的智能化升级（如预测性维护、边缘计算、云边协同）预留了统一的硬件接口与数据底座。
