TY8663F风电箱变测控装置

一、风电箱变测控装置（二合一）的概述
      风电箱变测控装置（二合一）是适应新能源场站集约化、智能化运维需求而诞生的高度集成化产品。在风电场中，每台风机配套的箱式升压变电站（箱变）地处分散、环境恶劣，传统方案需配置独立的微机保护装置、测控装置、非电量保护装置和通信管理设备，导致箱变内二次接线复杂、故障点多、维护成本高。本装置采用一体化硬件平台和模块化软件设计，将上述所有功能集成于一台4U或半层标准机箱内。其核心基于32位高性能处理器和每周波64点的高速同步采样技术，不仅能完成对变压器高、低压侧三相电流、电压的精确测量与常规继电保护，还能直接接入变压器本体的非电量信号（瓦斯、温度、油位等）并进行保护逻辑判断，同时兼具通信管理机的数据集中与规约转换功能。通过双光纤构建的冗余环网，它将箱变内所有监控信息可靠上传至远方主站，实现了对箱变运行状态的全面感知与远程控制，是构建"无人值班、少人值守"智能风电场的关键底层设备。
二、风电箱变测控装置（二合一）的主要功能
1.  全面的变压器电气量保护
      装置内置完整的变压器后备保护功能，作为箱变高压侧断路器的主保护。包括：
      三段式相间过流保护：设速断、限时速断和过流段，各段电流定值 I_set 和时间定值 t_set 独立可调，用于应对箱变高压侧引线及变压器的相同短路和过负荷故障。
      三段式零序过流保护：通过外接或自产零序电流，实现接地故障保护。当零序电流 3I₀ > I_0-set 时，经延时 t_0-set 动作于跳闸或告警。
      过电压与低电压保护：监测母线电压，当线电压 U > U_ov-set（如1.1U_n）时，经延时发出过压跳闸或告警；当线电压 U < U_uv-set（如0.7U_n）且电流大于无流定值（防PT断线误动）时，经延时跳闸，防止变压器在异常电压下运行。
2.  完备的非电量保护与直跳接口
      装置直接处理来自变压器本体的非电气量信号，提供可靠的跳闸或告警出口。
      标准非电量保护：包括重瓦斯（瞬时跳闸）、轻瓦斯（告警）、超温（跳闸）、温度高（告警）、油位低/高、压力释放阀动作等。
      高压熔断器监视：提供A、B、C相高压熔断器故障信号接入接口，熔断器熔断时发出告警。
      直跳与告警可选：每路非电量信号均可通过控制字灵活设置为"跳闸"或"告警"，并支持独立延时设定，满足不同变压器的保护策略需求。
3.  高精度测控与智能通信管理
      全电量测量：实时测量并计算箱变高、低压侧的三相电流 I_a, I_b, I_c、线电压 U_ab, U_bc, U_ca、有功功率 P、无功功率 Q、功率因数 cosφ、频率 f 及有功/无功电度，测量精度达0.5级。
      温度与直流量采集：集成多路热电阻（PT100）和4-20mA模拟量输入通道，用于采集变压器绕组温度、油温、环境温度及直流系统电压等。
      通信与规约转换：装置作为箱变内的通信枢纽，一方面通过高速光纤环网（支持IEC 61850 MMS或104规约）与升压站监控系统通信；另一方面通过多路RS485接口（支持Modbus RTU等规约）接入箱变内的智能仪表、温控器等就地设备，并完成规约转换，实现数据统一上传。
三、风电箱变测控装置（二合一）的工作原理
      风电箱变测控装置（二合一）的工作原理基于多任务并行处理架构，实现对保护、测控、通信功能的协同管理。
1.  数据同步采集与处理
      装置通过高精度电流互感器（CT）和电压互感器（PT）同步采集变压器高、低压侧的多路交流模拟量。采用16位AD转换器和每周波64点的高速采样，对采样序列进行数字滤波和全周波傅里叶变换（FFT），精确提取基波及谐波分量，计算出各电气量的幅值、相位、功率等参数。同时，开关量输入模块实时扫描断路器位置、非电量接点等状态；模拟量输入模块采集PT100和4-20mA信号，经线性化处理后得到温度、直流电压等直流量。
2.  保护逻辑的并行判断与执行
      保护功能由独立的保护CPU或任务模块实现。以过流保护为例，保护模块持续比较计算出的各相电流有效值 I_rms 与整定值 I_set。当 I_rms > I_set 的条件持续满足对应延时 t_set 后，该保护模块输出动作信号。非电量保护则直接响应开关量变位，根据预设的"跳闸/告警"控制字和延时，生成动作命令。所有保护模块的输出送入中央逻辑单元，结合软压板、硬压板状态及闭锁条件（如PT断线闭锁低压保护），进行综合逻辑判断，最终驱动相应的出口继电器动作于跳闸或发信。
3.  通信管理与数据转发
      管理CPU负责运行通信协议栈和人机界面。它将实时采集的测量数据、计算的电能量、开关量状态、保护事件、故障录波等数据，按照配置的通信规约（如IEC 104）进行封装，通过光纤以太网接口发送至远方监控主站。同时，它解析来自主站的遥控命令（如断路器分合），经校验后执行。对于下联的RS485总线，它轮询接入的智能设备，读取数据并完成规约转换，实现数据的集中上传。
四、风电箱变测控装置（二合一）的特点
1.  高度集成，简化系统
      将保护、测控、通信、非电量采集等四大功能集成于单一装置，取代了传统方案中多个独立设备。这极大简化了箱变内的二次接线，减少了屏柜空间、降低了设备间互联的故障风险，同时也显著减少了采购、安装和调试成本。
2.  功能全面，配置灵活
      装置不仅提供了覆盖变压器各种故障的后备保护，还集成了完整的非电量保护接口和直流量采集功能。用户可通过软件控制字灵活投退各项保护功能，定制保护策略。丰富的通信接口和规约支持能力，使其能轻松融入不同厂商的自动化系统。
3.  环境适应性强，可靠性高
      采用工业级元器件和宽温设计（-40℃~+75℃），能适应风电场高温、高湿、高盐雾、强振动的恶劣环境。装置通过严格的电磁兼容（EMC）测试，抗干扰能力强。双光纤环网设计提供了高可靠性的通信通道，确保数据不中断上传。
4.  维护便捷，智能化程度高
      装置配备大尺寸液晶显示屏和按键，支持就地查看实时数据、修改定值、调阅事件记录和故障录波。标准的IEC 61850模型或104规约支持远程监控、诊断和程序升级。详细的SOE记录和故障录波功能为快速定位和分析箱变故障提供了有力工具。
5.  面向新能源场景优化
      针对风电、光伏场站箱变分散、无人值守的特点，装置强化了通信管理能力和环境适应性。其规约转换功能可兼容箱变内多种智能设备，光纤环网拓扑增强了通信网络的可靠性，宽电源电压范围保证了在偏远地区不稳定电源下的正常工作，是专为新能源领域定制的解决方案。

主要参数

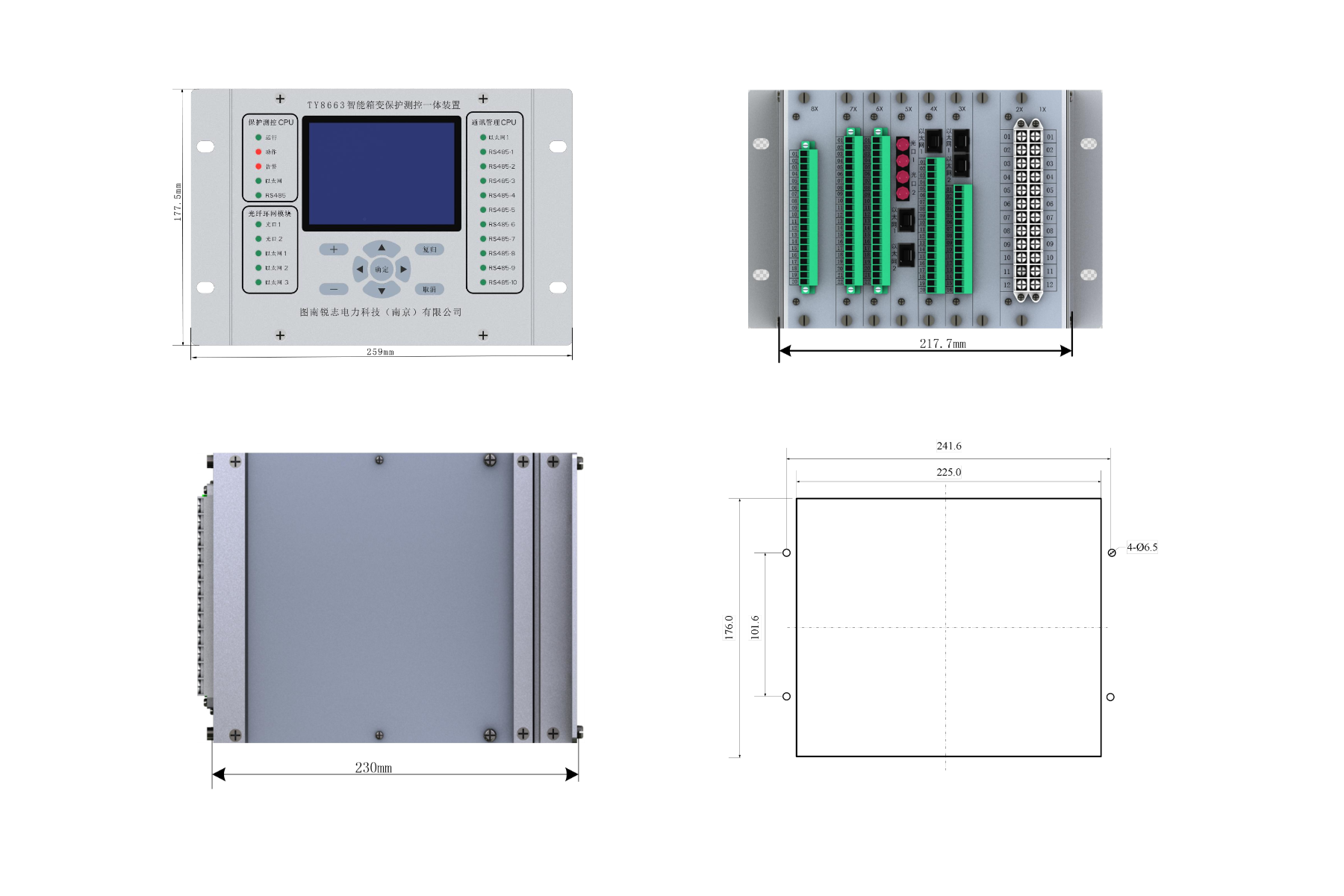

TY8663开孔尺寸图
