分布式光伏场站群调群控装置如何实现AGC/AVC功能

分布式光伏场站群调群控装置如何实现AGC/AVC功能
       在分布式光伏“四可”（可观、可测、可调、可控）改造全面落地的背景下，群调群控装置已经成为10千伏及以上并网光伏场站的标配设备。它既要对接电网调度主站接收AGC/AVC指令，又要把指令分解到站内几十甚至上百台逆变器、SVG等执行设备——是“站网互动”与“站内协同”的双重枢纽。本文从系统定位、控制架构、AGC实现、AVC实现、群调分配策略、安全约束六个维度，完整拆解群调群控装置实现AGC/AVC功能的技术路径。
一、群调群控装置在AGC/AVC中的定位
       要理解“如何实现”，首先要明确群调群控装置在整个控制链条中的角色。
       分布式光伏的AGC/AVC控制是一个两级闭环：大闭环是“调度主站 ↔ 群调群控装置”，小闭环是“群调群控装置 ↔ 逆变器/SVG”。群调群控装置处于这个“承上启下”的关键位置——对上是调度指令的执行者，对下是全站设备的协调者。

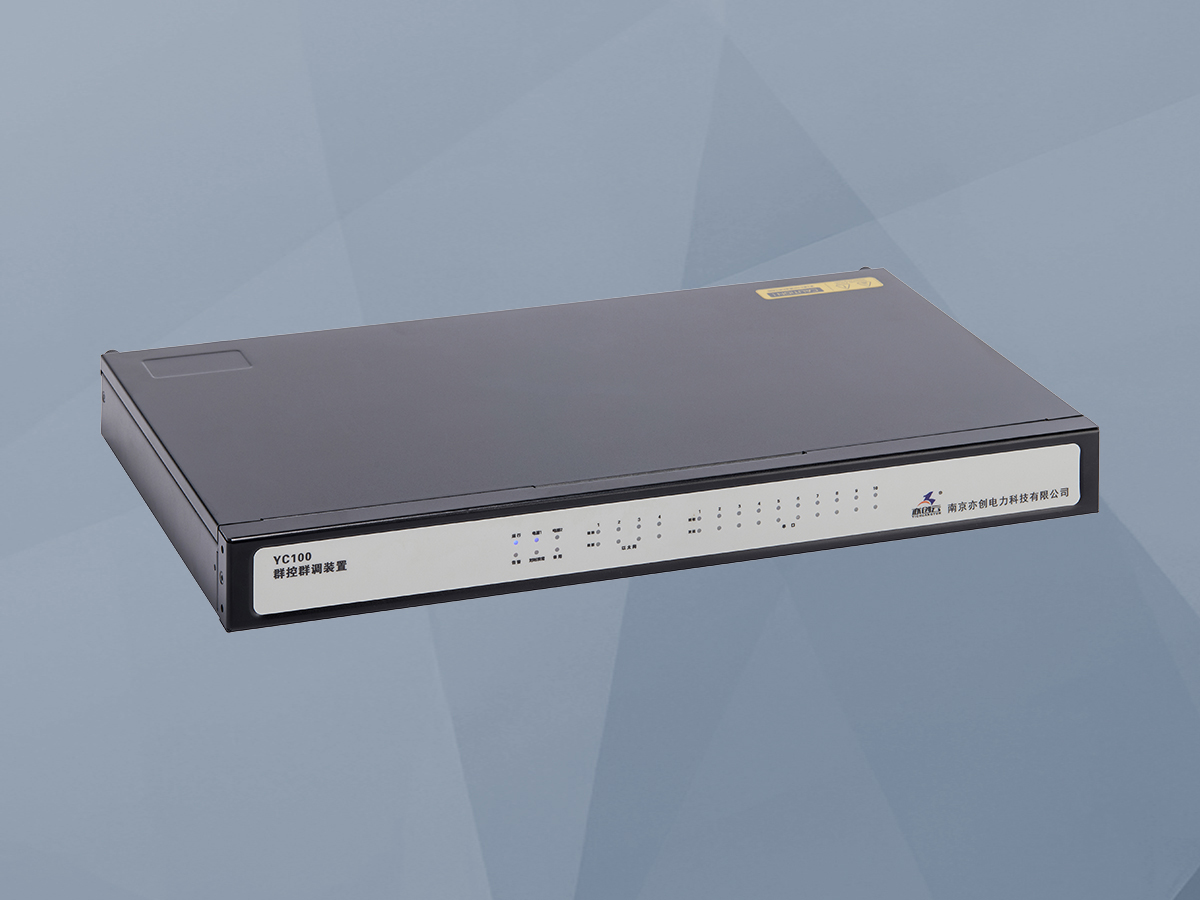

       具体到设备形态，群调群控装置通常是一台集成化的边缘控制终端，具备以下核心能力：
       北向通信：通过IEC 104协议与调度主站通信，接收AGC有功目标值、AVC电压/无功/功率因数目标值
       纵向加密：内置国密SM2加密芯片，与调度主站建立加密隧道，满足《电力监控系统安全防护规定》

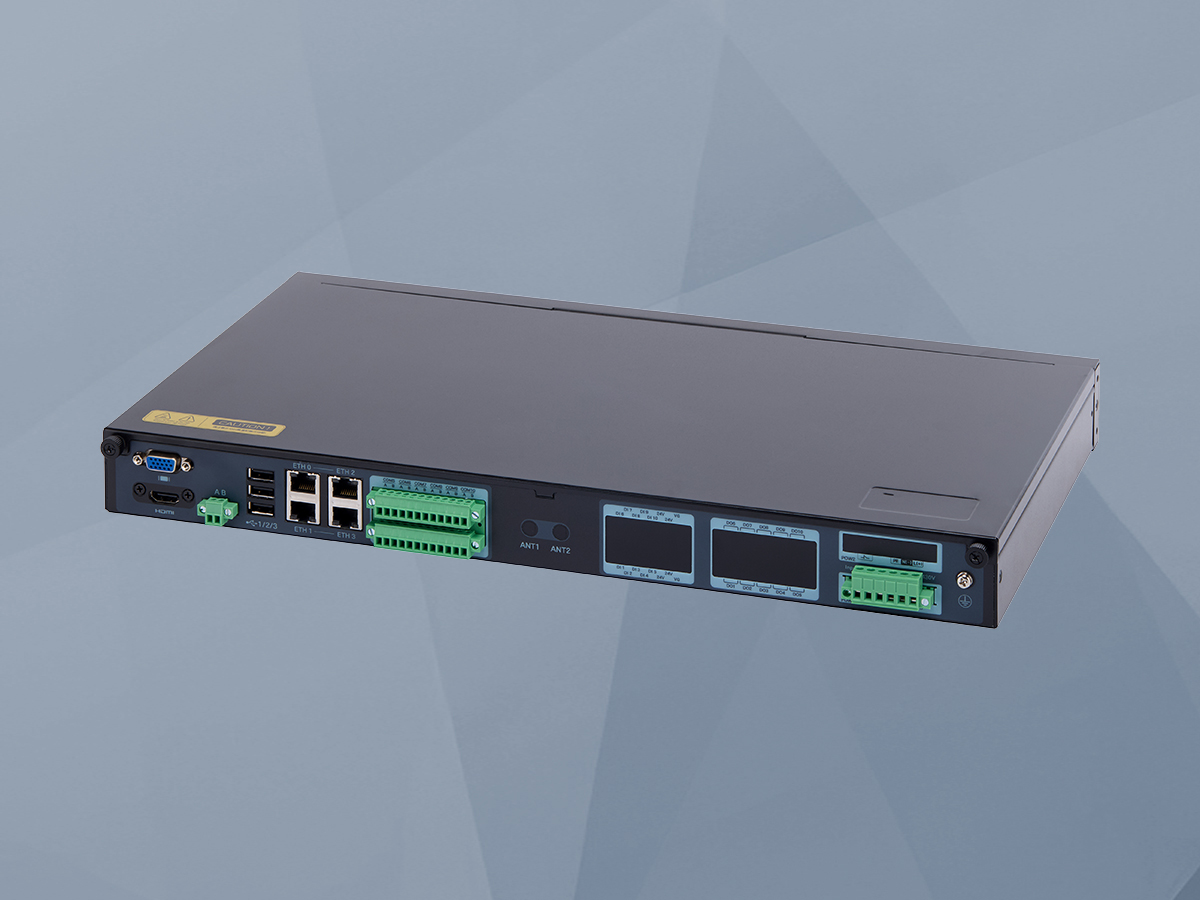

       南向采集与控制：通过RS485、CAN、以太网等接口连接逆变器、SVG、并网点测控装置，采集实时运行数据并下发控制指令
       边缘计算：内置ARM架构处理器，运行AGC/AVC分配算法，实现本地决策
       协议转换：兼容Modbus、DL/T 645、IEC 61850等多种南向协议，适配不同品牌逆变器
       国家能源局及多地电网已明确要求，10千伏及以上分布式光伏项目须具备AGC/AVC功能，且响应时间典型要求不大于3秒，控制精度不大于装机容量的2%。群调群控装置就是实现这一要求的核心设备。

二、AGC功能实现：从调度指令到逆变器执行
       AGC解决的是“有功-频率”问题。群调群控装置实现AGC功能，完整链路包含以下环节：
1. 指令接收与校验
       装置通过IEC 104协议实时接收调度主站下发的AGC有功目标值（单位：kW或MW）。指令到达后，装置首先进行四层安全校验：
       限值校验：指令值是否超过电站装机上限？是否低于设备最小允许出力？
       速率校验：功率变化斜率是否超过设定限值（如1MW/min）？防止功率骤变冲击电网
       状态校验：故障、检修、闭锁、停机的逆变器不纳入调节范围
       死区校验：指令值与实际值偏差小于死区（通常为±1%~±2%额定容量）时不动作，避免频繁调节
       校验通过的指令才进入分配计算环节；非法、超限指令直接丢弃并上送调度告警。
2. 可调裕度计算
       装置实时采集两类关键数据：
       并网点数据：来自并网点的保护或测控装置，包括当前总有功出力、电压、频率等
       逆变器数据：每台逆变器的当前出力、额定容量、运行状态（在线/离线/故障）、MPPT工作点
       基于这些数据，装置计算全站可调裕度——这是AGC分配的“原料”。需要特别注意的是，光伏AGC通常是“单向可调节”：只能向下限功率（因为光伏最大出力受光照约束，无法超发），上调能力取决于当前光照条件和逆变器预留裕度。
3. 功率分配策略
       这是AGC算法的核心。当装置接收到的有功目标值小于当前全站出力时（降出力指令），需要综合考虑各逆变器的运行状态和当前出力，按照既定策略合理分配降幅。主流分配策略有四种：
       等比例分配：按各逆变器容量比例分配功率，简单公平，是最常用的策略
       等裕度分配：让每台逆变器调整后剩余可调裕度相等，均衡设备损耗
       优先级分配：部分逆变器优先调节、部分最后调节，适用于需要保证某些关键负荷供电的场景
       防逆流分配：根据并网点功率方向动态调节，适用于有防逆流要求的项目
       专利文献中披露的一种典型算法是：判断总下发功率是否超过各设备发电功率上限之和，若是则按各设备上限分配；若否则计算待调节功率，按各设备的可调功率比从大到小排序依次分配，直至分配完毕。
4. 指令下发与闭环确认
       装置将计算出的每台逆变器设点功率，通过Modbus等协议下发到对应逆变器。逆变器调整MPPT工作点（偏离最大功率点限功率运行、限制输出电流、或停机关断部分组串），改变有功出力。
       调节完成后，装置采集各逆变器实际出力汇总，与调度目标值比对：
       • 若偏差在允许范围内（≤装机容量的2%），上送调度主站闭环确认
       • 若偏差超出范围，且有逆变器未完成指令，装置自动进行重新分配——将未执行的目标值分解到其他可成功执行的逆变器，保证正常完成调度指令值
       • 若指定时间内全站总有功未能达标，装置可采用向逆变器下发停运指令，或通过遥控拉开集电线开关等方式快速切除有功出力
5. 变化率限制与紧急控制
       AGC装置具备对光伏电站有功出力变化率进行限制的能力，具备1分钟、10分钟调节速率设定能力，以防止功率变化波动较大对电网造成影响。同时具备接收上级调度下发的紧急切除有功指令功能。

三、AVC功能实现：无功-电压的本地平衡
       AVC解决的是“无功-电压”问题。与AGC不同，AVC遵循“无功就地分层平衡”准则——无功功率传输损耗极大，必须场站就地消化、就地补偿。
1. 控制模式
       群调群控装置支持三种AVC控制模式，调度可切换：
       电压模式：调度给定并网点电压目标值，装置自动调节无功使电压跟踪目标，适用于电压波动较大的场景
       无功模式：调度给定无功目标值（Q目标），装置按目标值调节逆变器无功出力
       功率因数模式：调度给定功率因数目标值，装置保持并网点功率因数在指定范围内
       一般情况下，优先推荐使用全站电压控制模式。
2. 电压偏差计算与策略生成
       装置实时采集并网点电压、电流、有功/无功功率，各逆变器的无功输出能力，以及SVG等无功补偿设备的投切状态和容量。
       根据电压偏差ΔU = 目标电压 - 实际电压：
       • ΔU > 0（电压偏低）：需增加容性无功——指令逆变器增发容性无功、投入电容器组、SVG输出容性无功，通过无功支撑提升电压
       • ΔU < 0（电压偏高）：需增加感性无功——指令逆变器增发感性无功、投入电抗器、SVG输出感性无功，抑制电压上升
3. 无功设备协调分配
       AVC的精髓在于“多级无功设备逐级调节”。装置按“就近补偿、损耗最小”原则分配各设备的无功任务：
       优先级逻辑（以增发无功为例）：
       1. 优先考虑光伏逆变器增发——利用其自身的无功调节能力进行基础的无功支撑，零成本且响应快（毫秒级）
       2. 逆变器调节能力不足时，再考虑SVG/SVC等动态无功设备进行精细调节
       3. 最后考虑无功补偿电容器/电抗器的投切（粗调）
       减发无功的逻辑相反：优先考虑SVG/SVC等动态无功设备减发，调节能力不足时，再考虑光伏逆变器进行无功调节。
       这种分层协调确保了无功调节的经济性和响应速度的最佳平衡。
4. 闭环修正
       装置将总无功调节指令分解至各逆变器（通过调节逆变器的功率因数或无功电流）和无功补偿设备（控制电容器开关投切），并持续监测并网点电压和各设备无功输出。若电压仍未达标，则动态调整指令（如增加SVG出力），直至电压稳定在目标范围（误差通常控制在±0.5%以内）。
5. AGC与AVC的解耦控制
       运行中最关键的技术点是：有功和无功的调节几乎互不干扰。AGC调节有功改变电流的幅值，AVC调节无功改变电流与电压的角度（功率因数）。只要电流的总矢量值（视在功率）不超过逆变器的额定容量，光伏电站就可以同时完成“调频”和“调压”任务——这是光伏逆变器作为电力电子设备的天然优势。
四、群调群控的核心：多逆变器协调分配
       分布式光伏场站通常有几十甚至上百台逆变器，群调群控装置的核心价值就在于“一条调度指令控制全站，站内装置负责分配”。
1. 实时状态建模
       装置为每台逆变器建立实时数据模型，包括：功率上限、功率下限、调节死区、单次最大调节量、有功功率调节速率、当前实时功率、设点功率、调节次数等。这是精确分配的基础。
2. 动态分配算法
       当AGC/AVC目标值下发时，装置的动态分配算法按以下步骤执行：
       1. 判断总下发功率是否超过各逆变器发电功率上限之和
       2. 若是，则按各逆变器发电功率上限分配
       3. 若否，则计算待调节功率（总目标值 - 当前各逆变器出力之和）
       4. 计算各逆变器的可调功率比，按从大到小优先级排序
       5. 将待调节功率按优先级依次分配给各逆变器，直至分配完毕
       6. 由分配结果计算各逆变器设点功率并下发
3. 异常自适应
       群调群控的核心难点不在于单台逆变器的控制，而在于多台逆变器之间的协调与同步。装置必须具备异常自适应能力：
       • 某台逆变器通信中断或故障时，自动将缺失容量重新分配给其他在线逆变器
       • 逆变器上送闭锁信号或脱网信号时，自动闭锁该逆变器的AGC/AVC控制
       • 光照突变导致可调裕度变化时，动态调整分配比例

4. 调节速率限制
       装置具备对光伏电站有功出力变化率进行限制的能力，具备1分钟、10分钟调节速率设定能力，以防止功率变化波动较大对全站和电网的影响。
五、安全约束与闭锁条件
       AGC/AVC功能绝非“收到指令就执行”，装置必须内置完善的安全约束：
       单台逆变器闭锁策略：当出现逆变器上送闭锁信号或脱网信号等情况时，自动闭锁该逆变器的AGC控制。
       功率闭锁条件：在辐照度低于阈值、设备故障、通信中断时自动闭锁AGC调节，防止在不可控条件下强行调节导致事故。
       故障穿越配合：
       • 低电压故障跌落期间，AGC临时闭锁有功调节，优先保障电网电压支撑；AVC强制所有无功设备满发容性无功，满足并网低电压穿越标准
       • 高电压骤升期间，AVC快速输出感性无功吸收电网电压，抑制过压；AGC适度限发有功，避免有功叠加导致电压持续飙升
       • 故障恢复阶段采用缓恢复策略，AVC逐步退出无功支撑、AGC缓慢恢复功率跟踪，避免快速回弹引发二次电压、功率震荡
       投退流程：
       • 投运：设备无故障→通讯正常→保护投入→手动调试正常→投入AGC/AVC自动模式→上传调度投入遥信
       • 退出：先切手动模式→平稳归位功率/电压→退出自动调节→上传退出遥信→可开展检修消缺
六、验收指标与合规要求
       按照相关标准规范，10千伏及以上分布式光伏的AGC/AVC功能必须满足以下指标：
       指标类别   AGC要求   AVC要求
       响应时间   调度下发到逆变器响应≤3秒（部分省份要求≤200ms）   无功调节响应时间≤30秒
       调节精度   实际出力与目标值偏差≤±2%装机容量   电压调节精度±0.5%额定电压
       调节范围   通常20%-100%额定功率   功率因数±0.95以上
       调节速率   ≥10%额定容量/分钟   —
       电压合格率   —   ≥99%
       注：各省验收标准存在差异。浙江要求响应时间≤200ms、控制精度±1%，AGC功能必测；山东要求≤200ms、±2%；广东南网区域要求≤100ms、±1%，且必须内置南网加密芯片；河北要求≤500ms、±2%。
       通用验收流程为：遥测对点（精度核对）→ 遥信对点（状态变化）→ 遥控测试（分合成功率）→ AGC测试（跟踪精度）→ AVC测试（电压调节）→ 出具验收报告。
七、工程实现的两个典型方案
       根据电站现有设备情况，群调群控装置有两种部署方案：
方案一：直接采集模式
       电站内不具备远动机或数据采集器时，群调群控装置直接采集发电设备（逆变器等）、测控装置的数据，通过无线、纵向加密方式上送数据到调度主站，并支持AGC、AVC和一次调频功能。这种模式适用于新建场站。
方案二：汇聚采集模式
       电站内具备远动机或数据采集器，已经采集了发电设备、测控等装置的数据。群调群控装置从远动机或数据采集器中获取数据，通过无线、纵向加密方式上送数据到调度主站，并支持AGC、AVC和一次调频的功能。这种模式适用于存量场站改造。
       无论哪种方案，群调群控装置都是AGC/AVC功能的承载主体——它替代了传统集中式光伏电站中独立的AGC屏、AVC屏、远动屏、通讯管理机等多台设备，实现“一台设备搞定全站集群智能调度”。
结语
       分布式光伏场站群调群控装置实现AGC/AVC功能，本质上是在一台边缘控制终端内完成了“指令接收→安全校验→裕度计算→策略分配→指令下发→闭环确认”的完整控制闭环。其核心技术创新体现在三个方面：
       一是协议与接口的深度融合——在一台设备内同时处理IEC 104北向调度通信、国密纵向加密、Modbus/CAN/61850南向设备控制，打破了传统多屏柜分立的架构；
       二是分配算法的智能化——等比例、等裕度、优先级、防逆流等多种策略可切换，且具备异常自适应能力，某台逆变器掉线时自动重分配；
       三是AGC与AVC的解耦协同——利用逆变器电力电子特性，在实现有功频率控制的同时不影响无功电压控制，使分布式光伏从“被动发电”升级为“主动电网支撑”。
       随着GB/T 34932-2025《分布式光伏发电系统远程监控技术规范》的实施和各省“四可”改造时间窗口的收紧，群调群控装置作为AGC/AVC功能的载体，已经成为10千伏及以上分布式光伏并网的“入场券”。理解其技术实现路径，对于电站业主、EPC总包方、设备厂商都至关重要——它不仅关系到并网验收能否通过，更决定了电站在未来辅助服务市场和虚拟电厂聚合中的价值兑现能力。
       对于准备开展四可改造的分布式光伏业主，选型时的关键判断标准是：装置是否具备完整的AGC/AVC闭环控制能力（而非仅数据采集）、是否支持本省调度协议和加密要求、是否具备多逆变器动态分配与异常自适应能力、是否满足响应时间和控制精度的验收指标。把这四点核实清楚，AGC/AVC功能的落地就有了坚实保障。
