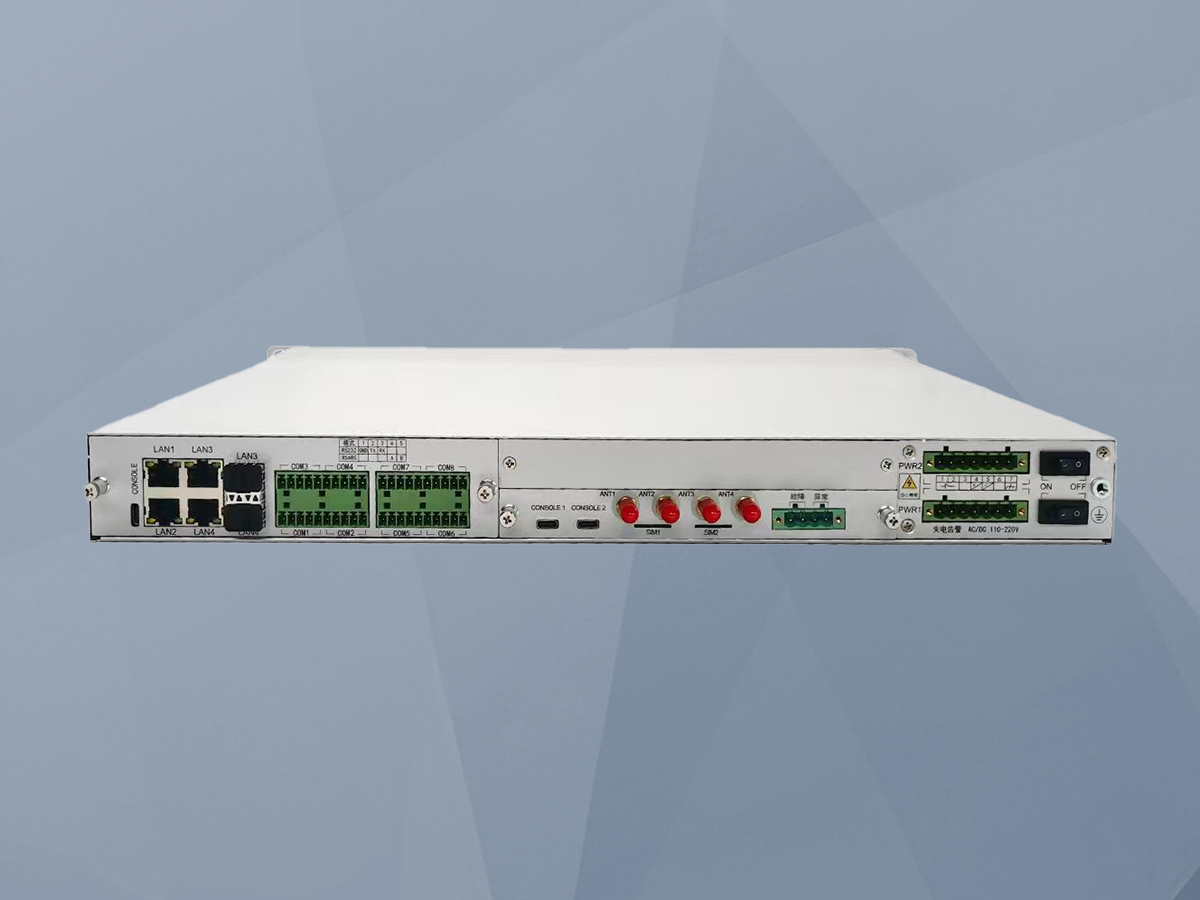

TY9200E多合一5G融合终端

一、多合一5G融合终端的概述
      图南锐志TY9200E多合一5G融合终端是面向新型电力系统与工业物联网边缘计算需求而设计的一体化智能通信网关。在传统电力自动化系统中，远动通信、数据加密、无线传输及高级应用控制等功能通常由多个独立装置实现，导致系统结构复杂、接线繁琐、运维困难且成本高昂。本终端通过硬件集成与软件定义，将上述功能深度融合于单一机箱内，基于国产化高性能处理器平台，构建了一个开放、可扩展的边缘计算节点。它不仅承担了场站与调度主站之间“承上启下”的核心通信枢纽角色，实现了数据的安全、可靠、高效传输，更通过内置的AGC/AVC控制逻辑，直接参与对发电设备的精细化调节，提升了电网的稳定性和新能源消纳能力。其模块化设计允许用户根据实际需求灵活选配加密、无线及各类I/O扩展模块，实现了高度的定制化与未来可扩展性，是构建简洁、高效、安全的智能电站通信架构的理想选择。
二、多合一5G融合终端的主要功能
1.  全协议数据采集与汇聚
      终端作为现场通信枢纽，具备强大的协议兼容能力。其内置的通信服务模块可同时通过多个RS232/485串行接口和以太网接口，与站内各类智能设备（如继电保护装置、测控装置、智能电表、光伏逆变器、风机控制器等）建立连接。支持解析Modbus RTU/TCP、IEC 60870-5-101/104、IEC 61850 MMS/GOOSE/SV、DL/T 860（CMS）、CDT等多种电力行业标准及常用工业协议，实现遥测、遥信、电度、保护事件等数据的统一采集与标准化处理，形成全站数据全景视图。
2.  数据加密转发与多主站通信
      采集到的数据经过规约转换和数据处理后，可通过终端的安全通信模块向多个调度主站或集控中心进行转发。终端核心的安全特性体现在可选配的纵向加密认证模块上。该模块遵循国家密码管理局相关标准，在终端与调度安全接入区之间建立加密隧道，对传输的SCADA业务数据进行国密算法（SM1/SM2/SM3/SM4）加密和身份认证，满足电力监控系统安全防护的强制要求。同时，终端支持通过有线光纤、5G/4G无线网络等多种通道与主站通信。
3. 有功无功控制（AGC/AVC）
      终端内嵌了自动发电控制（AGC）和自动电压控制（AVC）算法模块，使其具备群调群控能力。接收来自调度主站或本地监控系统的有功/无功功率（或电压）设定值或调节曲线，根据下行各发电单元（如光伏组串逆变器）的实时运行状态和可调容量，通过优化分配算法，计算出每个单元的具体控制指令并下发执行。整个过程支持闭环自动调节，具备控制死区、调节速率限制、越限处理等逻辑，并完整记录控制指令与执行结果，确保发电系统快速、平稳地跟踪调度指令，支撑电网频率和电压稳定。
4.  时间同步与系统管理
      为确保全站事件顺序记录（SOE）和控制的准确性，终端提供多种高精度对时方式。除常规的SNTP网络对时外，支持IRIG-B（DC）码对时输入，可直接接入北斗/GPS时钟源的信号。终端能解析IEC 104等规约中的对时报文，实现软件对时。在系统管理方面，终端提供配套的PC客户端工具，支持远程或本地进行设备参数配置、实时数据监控、通道状态诊断、软件升级、配置备份与恢复等全方位运维操作，极大提升了设备的可管理性。
5.  网络安全监测
      终端的硬件设计采用“核心主板+功能扩展板”的模块化架构。用户可根据现场接口数量需求，选配额外的串口板、网口板、开关量/模拟量采集板。无线通信需求可通过插入4G/5G全网通扩展板满足。此外，终端可作为网络安全监测体系的探针节点（AGENT），采集自身的运行日志、网络流量、用户行为等信息，并按照标准格式上送给站内的网络安全监测装置II型，协助实现对整个监控系统的网络安全态势感知与审计。
三、多合一5G融合终端的工作原理
      多合一5G融合终端的工作原理是一个基于分层、模块化软件架构的实时数据处理与通信控制系统，其核心流程遵循“数据接入→协议解析→数据处理/安全加密→控制决策→数据转发”的闭环。
1.  多源数据接入与协议解析层
      终端运行着多任务、多线程的通信服务程序。每个物理通信接口（串口、网口）被虚拟为一个独立的“通道”。在每个通道上，终端根据预设的规约类型（如IEC 104服务器、Modbus主站等），主动轮询或被动接收来自下端设备的数据报文。规约解析引擎对原始报文进行拆包、校验，提取出有效的“数据点”（如某个开关的合位状态、某条线路的有功功率值）。所有解析出的数据点被赋予统一的内部标识符（点号），并送入实时数据库进行存储和时标标记。对于IRIG-B码对时，专门的硬件接口电路解码时间信号，直接校准终端内部的高精度时钟。
2.  核心数据处理与安全加密层
      实时数据库作为终端的数据中枢，集中管理所有采集数据和内部状态。数据处理模块对原始数据进行工程值转换、越限判断、死区滤波、统计计算等加工。当终端配置了纵向加密模块时，需要转发至调度主站的数据流在应用层封装后，被引导至加密模块。加密模块内的安全芯片根据预装的数字证书和协商的密钥，对应用层数据包进行加密和完整性保护，封装成符合纵向加密协议的特殊报文。反之，从调度端接收的加密报文，也先由加密模块解密验证后，再交给业务程序处理。这一过程对上层应用透明，实现了网络层以下的安全防护。
3.  AGC/AVC控制决策与指令下发层
      控制决策模块周期性地（如每秒）从实时数据库中获取调度下发的总有功/总无功（或电压）目标值，以及所有受控发电单元的实时出力、可调上限/下限、调节速率等状态信息。控制算法（如等比例分配、优化分配）根据这些信息，计算出每个单元在下一个周期应达到的设定值。计算过程需考虑各种约束条件，如设备限值、通信异常闭锁等。生成的单元级控制指令被转换为相应的下行规约报文（如Modbus写寄存器命令），通过对应的通信通道下发至现场设备。同时，控制模块持续监测指令执行情况，进行闭环校正，并记录完整的控制日志。
4.  数据转发、系统管理与通信调度层
      处理后的数据（包括明文遥测遥信、加密后的调度数据、控制日志等）通过上行通信模块向多个目标主站发送。通信调度器管理着与不同主站之间的TCP连接、链路状态监测和断线重连。终端的系统管理模块通过独立的服务端口，响应PC客户端工具的连接，提供Web服务或专用协议服务，实现人机交互和远程运维。所有软件模块在操作系统的统一调度下协同工作，通过共享内存、消息队列等机制进行高效数据交换，确保整个系统实时、稳定运行。
四、多合一5G融合终端的特点
1.  高度集成，简化系统架构
      将远动、加密、无线、控制四大功能集于一体，彻底改变了传统方案中多台设备堆叠的模式。节省了屏柜安装空间，减少了设备间的复杂接线，降低了采购成本，实现了“一机多能”，简化了电站二次系统的设计与运维。
2.  模块化设计，配置灵活弹性
      采用“核心主板+扩展板”的模块化硬件设计，用户可根据现场实际的接口数量（串口、网口、DI/DO）、安全等级（是否需加密）、通信方式（是否需5G）等需求，灵活选配功能模块。
3.  国产化平台，安全自主可控
      核心处理器采用国产RK3568J芯片，操作系统支持Ubuntu及国产麒麟信安系统，加密模块支持国密算法。从硬件到软件的多层次国产化，符合关键信息基础设施自主可控的政策导向，有效保障了电力核心业务数据的安全与供应链安全，满足行业信创要求。
4.  强环境适应性与高可靠性
      硬件设计满足严苛的工业环境要求，工作温度范围宽达-40℃至+70℃，并通过了一系列高等级的电磁兼容（EMC）测试（如静电放电8/15kV、浪涌4kV、脉冲磁场1000A/m）。双电源冗余供电、无旋转部件、工业级元器件选型等措施，确保了设备在变电站、新能源场站等复杂电磁环境和恶劣气候条件下能够7x24小时长期稳定可靠运行。
5.  智能化运维与友好人机交互
      提供功能强大的图形化PC客户端配置工具，支持设备参数的远程批量配置、实时数据监控、通信报文分析、故障诊断、在线升级等。清晰的中文界面和向导式配置流程，极大降低了现场工程师的调试与维护门槛。完善的日志记录和事件告警功能，为快速定位和排除系统故障提供了有力支持，提升了运维效率与智能化水平。
