本栏目按被保护对象组织 10kV~110kV 系统的保护测控装置:线路、变压器、发电机、电动机、电容器、母联、PT、备自投与无扰动快切,共 10 个子系列。可按一次接线方式、CT/PT 配置、通信规约与安装方式选型;装置级产品与整屏交付怎么取舍、保护与测控是否一体、保护与远动如何分工,正文第三段给了具体判断条件。
一、这个系列在什么场景下用

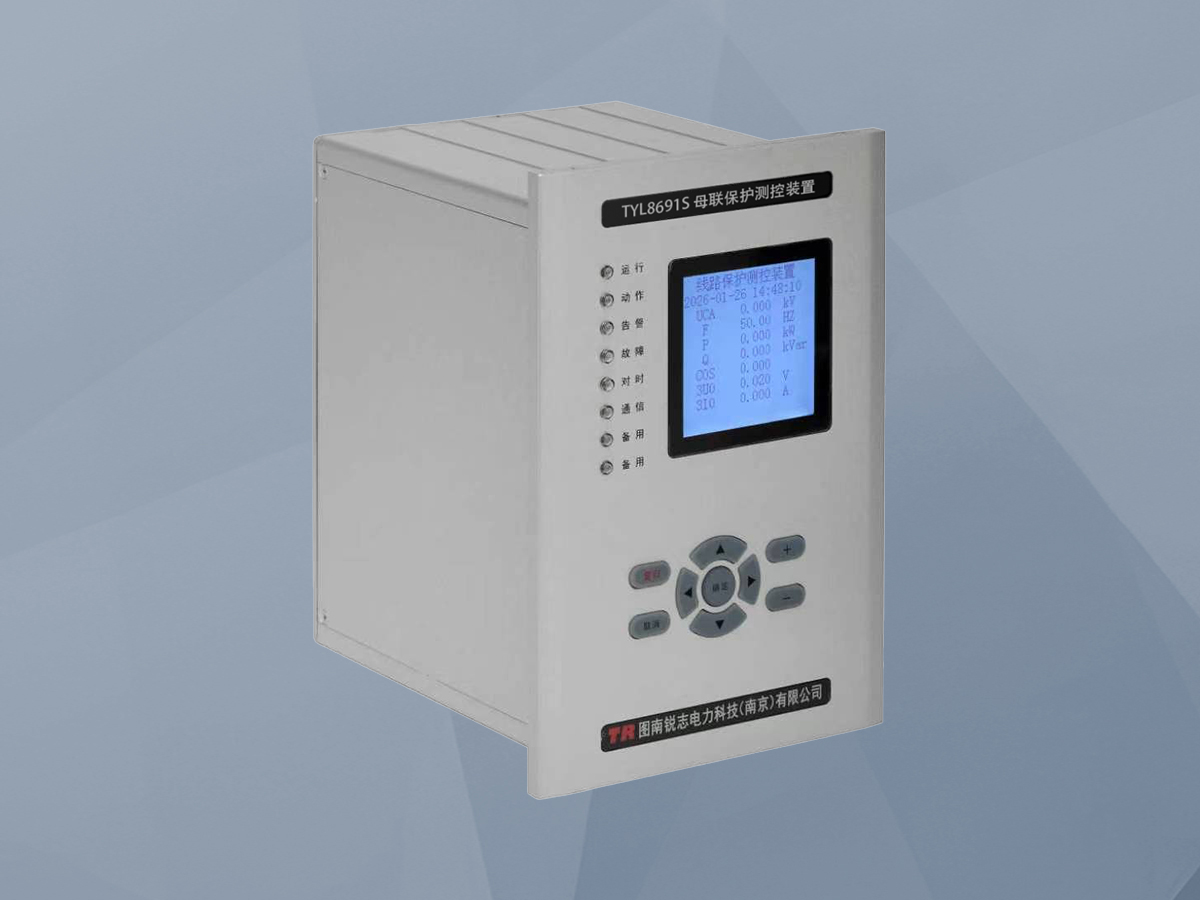

典型用在 35kV 及以下配电房与开闭所、工业自备电站、新能源升压站的二次设备层;110kV 侧的保护配置则按站内电压等级和双重化要求确定。选型的起点不是装置本身,而是被保护对象——线路走线路保护装置系列,变压器走变压器保护装置系列,发电机走发电机保护系列,电动机走电动机保护系列,PT 与母联各有专用型号,备自投与快切归在安全自动装置与无扰动快切系列。
现场常见的是单母线分段、两台进线一主一备的配电房,这种接线里备自投和快切是配套项:备自投解决失电后切换,快切解决切换过程中电动机不失去转速,两者作用不同,不能互相替代。
二、选型时先定这几个参数

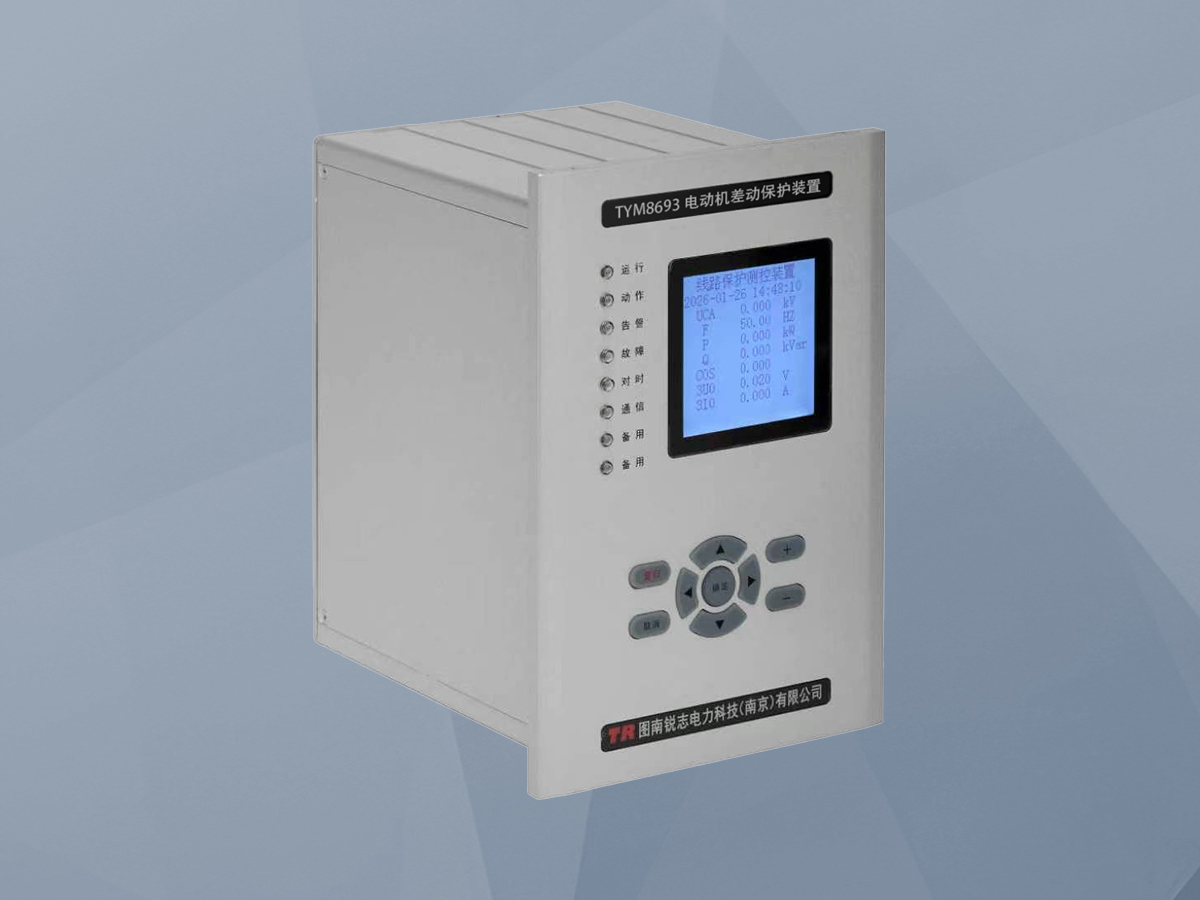

保护配置是第一个决定项。线路通常需要三段式过流、零序、重合闸;变压器需要差动加高低后备、非电量;电动机要区分是否带差动。配置少了后期补不上,配置多了浪费,按技术协议的保护配置表逐项核。
CT 额定二次电流 1A 还是 5A 必须与现场 CT 一致,这一项接错是最常见的投运故障。开入开出数量按实际需要的信号与跳闸回路统计,建议留 20% 备用。通信规约按调度主站要求选 IEC 61850、IEC 101/104 或 Modbus,全站规约要统一。
动作时间上,差动类在 2 倍定值条件下典型 25ms 以内,过流类 35ms 以内。这个指标不是越小越好,要和上级保护配合:如果低压侧出口短路要求 0.1s 内切除,25ms 动作加断路器分闸时间已经够用,没必要为更快的指标上一档更贵的平台。
| 参数项 | 典型范围 | 选型时的判断依据 |
|---|---|---|
| 保护配置 | 三段过流/零序/重合闸;差动+高低后备+非电量 | 按技术协议保护配置表逐项核对,缺项后期无法软件补齐 |
| CT 二次电流 | 1A / 5A | 必须与现场 CT 铭牌一致,不一致需换 CT 或加中间变流器 |
| 开入开出数量 | 开入 8~24 路,开出 4~12 路 | 按信号与跳闸回路统计后留 20% 备用 |
| 通信规约 | IEC 61850 / IEC 101、104 / Modbus | 按调度主站与站内监控要求,全站统一 |
| 动作时间 | 差动 ≤25ms(2 倍定值);过流 ≤35ms | 与上级保护配合计算,满足出口切除时间即可 |
| 工作电源 | DC 220V / DC 110V / AC 220V | 与站内直流系统电压一致,双电源供电按冗余要求 |
以上为区间值,具体参数以订货技术协议为准。
三、和相邻系列怎么分工
本系列是装置级产品,和继电保护测控屏是配套关系:装置装在屏上,屏负责配线、端子、接地与出厂联调。项目要求整屏交付、现场只做对外接线时选屏;已有屏体或改造项目只需更换装置时单买装置。
另外两类容易混:一是保护与测控是否一体。配电房出线回路多、屏位紧张时用保护测控一体机;主变、母联这类关键回路,保护与测控分开配置更便于检修。二是保护装置与远动通信管理装置的分工:保护负责跳闸判断,远动负责把信号送到调度,两者通过规约对接,不能省略远动层。
四、现场常见的几个误选
现象一:装置在小负荷时保护不动作。原因是 CT 变比选大,二次电流长期处在装置最小精工电流以下。处理顺序是先核算实际负荷电流与 CT 变比,确认二次电流能进入有效测量段,必要时更换 CT 变比或调整保护定值下限。
现象二:新装置接入后遥信乱跳。原因多为开入公共端接线方式与装置内部共阳/共阴不一致。处理顺序是核对装置端子说明与现场公共端,逐一断开可疑开入定位,再统一公共端方式。
现象三:改造项目只换装置、不动 CT 二次回路,投运后差流偏大。原因是旧 CT 极性或接线在改造中被改动。处理顺序是带负荷测相位、核对差流,确认在允许范围内再投差动,未核实前先用后备保护运行。
-
