安全自动装置系列

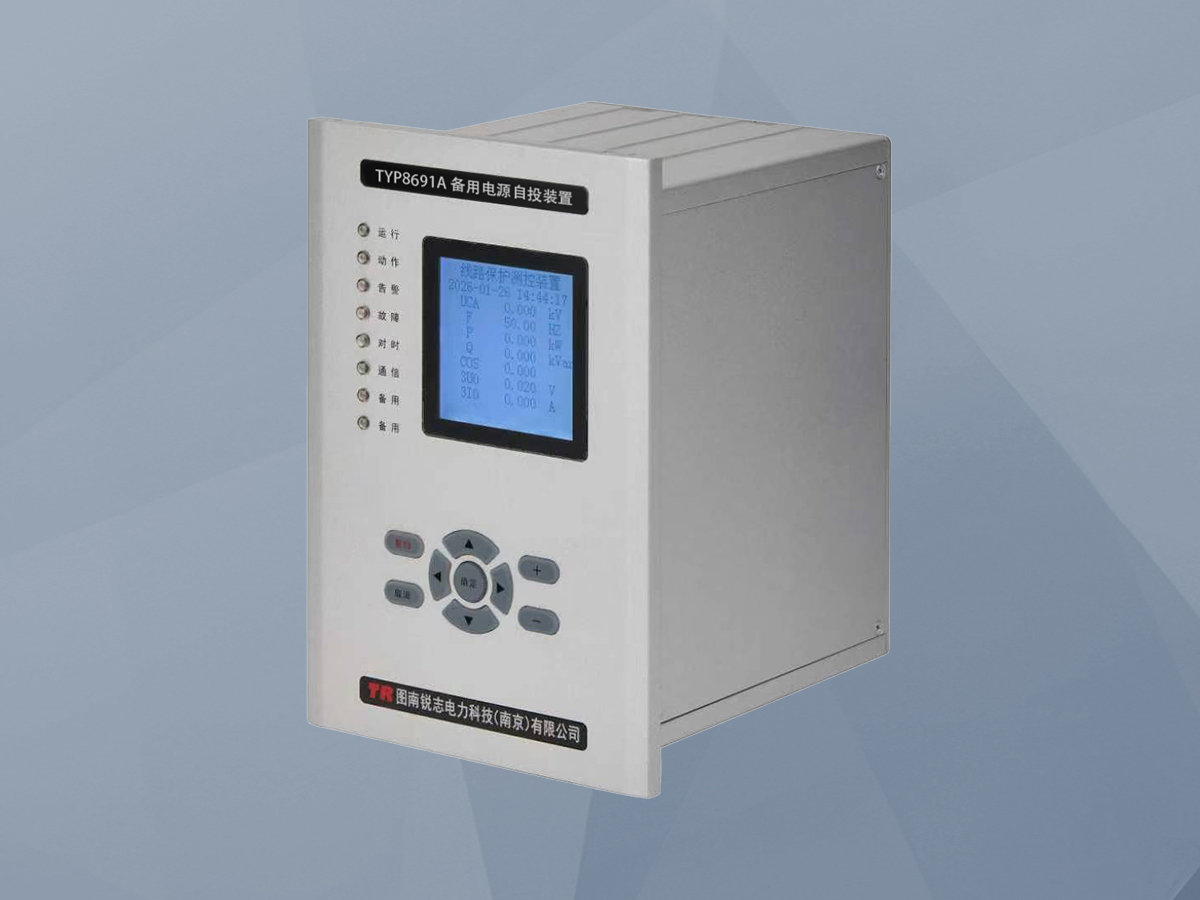

进线备用电源自投装置

产品型号:TYP8691A
主要功能:在工作电源因故障断开后,自动且迅速地将备用电源投入工作,保证用户连续供电。当备用电源或设备投入永久性故障时,使其保护加速动作;备自投装置的动作时间应尽可能短,以减少负荷的停电时间。

适用范围:本装置适用于110kV以下电压等级的进线开关的自投装置(无母联),可组屏安装,也可在开关柜就地安装。

一、进线备用电源自投装置的概述
       进线备用电源自投装置是提升单电源供电用户或简单双电源用户供电可靠性的核心自动装置。在无母联的“两进线一母线”接线中,通常一回进线运行,另一回热备用。当运行进线因上级变电站故障、线路检修或自身保护动作而失电时,本装置作为“智能哨兵”与“自动操作员”,依据《DL/T 526-2013 备用电源自动投入装置技术条件》,自动完成一系列逻辑判断与开关操作。其核心是“充电-启动-执行”的严格逻辑:装置在正常双电源有压、运行方式明确的条件下“充电”准备;在工作电源失电、满足无压无流判据时“启动”;在确认备用电源正常且无闭锁信号后“执行”跳开工作开关、合上备用开关的操作。该装置以毫秒级响应取代人工倒闸操作,将停电时间从数分钟缩短至百毫秒级,有效避免了因短时断电导致的生产线停机、数据丢失等损失,是构建高可靠性配电系统的基础设备。
二、进线备用电源自投装置的主要功能
1.  进线自投基本逻辑
      装置预设两种运行方式(如“1进线主供,2进线备用”或反之)。以方式一为例,其动作逻辑为:
      充电条件:I进线开关在合位,II进线开关在分位;I母、II母三相电压均正常(大于有压定值Uy);无闭锁信号。
      启动条件:装置“充电”完成后,检测到I母三相电压均低于无压定值Uwy(如0.3Un),且I进线无电流(I1 ≈ 0)。
      动作过程:启动后,经短延时T1(躲过保护动作、电压波动)跳开I进线开关。确认I进线开关跳开后,检测II进线电压正常,再经延时T2合上II进线开关,完成切换。
2.  进线自复功能
      当工作电源(I进线)恢复供电且电压正常后,为恢复原始运行方式,装置可自动将负荷切回。其逻辑为:装置在方式二(II进线运行)下“充电”;检测到I进线电压恢复正常且持续一定时间;在无闭锁条件下,先跳开II进线开关,确认后再合上I进线开关。
3.  后加速保护
      为防止合闸于故障母线(如母线故障但保护未动),装置在合上备用开关的同时,开放一段独立的、无时限或短时限的过电流保护。若合闸瞬间检测到故障电流,则瞬时加速跳开刚合上的备用开关,防止事故扩大。
4.  完善的闭锁与监测功能
      PT断线闭锁:当检测到电压互感器二次回路断线时,立即闭锁与电压相关的自投逻辑,防止因测量错误导致误动或拒动。
      外部闭锁:接收外部保护(如母线差动保护)的动作信号,或人工提供的闭锁开入,立即放电,闭锁自投。
      手跳闭锁:当运行人员手动跳开工作开关时,装置自动放电,闭锁自投,尊重人工操作意图。
      控制回路断线监测:实时监测跳合闸回路完整性,异常时告警。
三、进线备用电源自投装置的工作原理
      进线备用电源自投装置的工作原理是一个基于状态监测、逻辑判断与顺序控制的自动控制系统,其核心流程严格遵循“充电-启动-判断-执行”的时序。
1.  实时数据采集与系统状态判别
      装置同步采集I、II段母线电压(U1a,b,c, U2a,b,c)和两回进线电流(I1a,b,c, I2a,b,c)。通过快速傅里叶变换计算电压、电流的有效值。同时,通过开关量输入实时读取两进线断路器(1DL, 2DL)的合位(HWJ)与跳位(TWJ)状态。装置内部根据“1DL合位、2DL分位”且电压正常,判定为“方式一充电”;反之则为“方式二充电”。这是一个持续的状态跟踪过程。
2.  “充电”与“放电”逻辑管理
      装置内部有一个虚拟的“充电”计数器。当所有充电条件(对应运行方式、电压正常、无闭锁)持续满足一定时间(如15s)后,计数器满,装置进入“充电完成”状态,准备动作。一旦任一条件破坏(如运行方式改变、有闭锁开入、手动跳闸),计数器立即清零(“放电”),装置被闭锁。此机制确保了装置只在明确、安全的系统状态下才允许动作。
3.  启动判据与动作序列执行
      以方式一动作序列为例。当装置处于“充电完成”状态,并检测到“启动条件”(I母无压且I进无流)满足时,启动内部的动作时序逻辑:
      发跳令:驱动出口继电器,输出跳闸脉冲,跳开1DL。
      确认跳开:通过1DL的TWJ变位或I1电流为零,确认1DL已断开。
      检备用有压:再次检测II进线电压U2,确认备用电源正常。
      发合令:驱动合闸继电器,输出合闸脉冲,合上2DL。
      启动后加速:在发合令的同时,投入后加速保护逻辑,持续短时间(如0.3秒)。
4.  信息记录与通信
      整个过程中,所有的开关量变位、模拟量越限、逻辑状态变化、出口动作均被打上精确时标,记录为SOE事件。若启动录波,则记录动作前后的电压电流波形。这些信息通过通信接口实时上送后台监控系统。
四、进线备用电源自投装置的特点
1.  逻辑严谨,安全可靠性高
      采用“充电-放电”机制作为动作总开关,必须所有条件持续满足才允许动作。结合手跳闭锁、外部保护闭锁等多重闭锁,从逻辑上根除了在系统检修、故障、人工操作等非预期情况下的误动可能,动作准确率极高。
2.  适应简单接线,配置清晰直观
      专为无母联的两进线系统优化,运行方式(方式一/方式二)定义明确,充电、启动、动作逻辑直接对应于现场一次接线,便于设计、整定和运维人员理解与掌握,降低了应用门槛。
3.  具备自复与后加速等增强功能
      不仅实现故障情况下的“自投”,还能在电源恢复后自动“自复”至原运行方式,优化系统运行方式。后加速保护作为合闸安全的后备,提供了针对合闸于故障的终极防护,形成了完整的控制与保护链条。
4.  硬件集成与信息管理完善
      装置将电压电流测量、开关量采集、逻辑判断、出口控制、故障录波、事件记录、通信管理等功能高度集成于一体。标准化的IEC 61850或104通信接口使其可轻松接入变电站综合自动化系统,实现远程监视、定值管理和事件分析,满足智能化运维需求。
5.  动作快速,对负荷影响小
      整个“跳-合”过程可在100-200毫秒内完成,远快于人工或传统备用电源投入(BZT)装置。对于敏感负荷,此切换时间可能短于其工作电源保持时间,从而实现真正意义上的“不间断”或“短时中断”供电,显著提升供电质量。

主要参数

• 额定电气参数
工作电源 DC 110V/220V 或 AC 220V。
交流电压输入 额定值 100V(线电压)或 57.7V(相电压)。
交流电流输入 5A 或 1A(经CT接入)。
• 动作性能
自投动作总时间 ≤ 100ms(含固有延时及断路器合闸时间)。
电压判据误差 ≤ ±0.5%。
频率判据误差 ≤ ±0.02Hz。
• 硬件配置
模拟量输入 至少4路电压(I母、II母、I进线、II进线)、4路电流(I进、II进)。
开关量输入(DI) ≥ 12路(两进线断路器位置、手车位置、保护动作、闭锁开入等)。
开关量输出(DO) ≥ 6路继电器(跳闸、合闸出口及信号)。
• 通信接口
标配 2路 RS485,支持 Modbus、IEC 60870-5-103 规约。
标配 1路以太网,支持 IEC 61850、IEC 60870-5-104 规约。
• 环境条件
工作温度 -10℃ ~ +55℃。

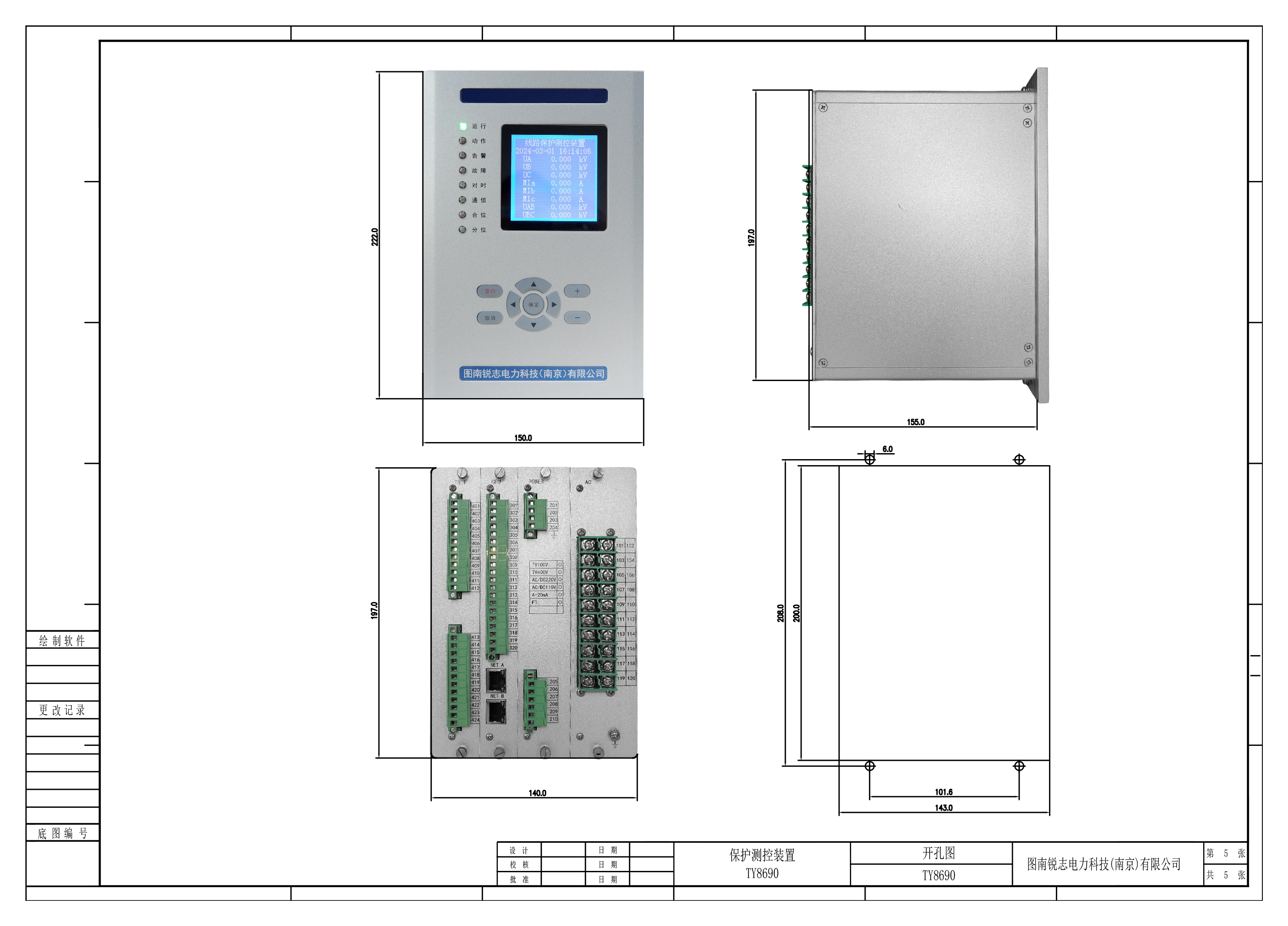

备用电源自投装置的尺寸图
