低频低压减载屏的功能、架构组成、作用

低频低压减载屏：电网安全的“最后一道防线”
       在电力系统的安全稳定控制体系中，有三道防线层层递进：第一道防线是继电保护，快速切除故障元件；第二道防线是安全稳定控制装置（安控装置），在故障后实施紧急控制；第三道防线就是低频低压减载装置——当电网频率或电压下降到危险阈值时，它作为“最后的守门人”，主动切除部分负荷，以保住整个电网不至于崩溃。
       低频低压减载屏，就是以低频低压减载装置为核心，集成测量、控制、通信、出口继电器等模块于一体的成套屏柜设备。它安装在变电站或配电所中，时刻监测电网的频率和电压，一旦检测到越限，立即按预设策略切除负荷线路，是防止电网大面积停电的“终极手段”。
       💡 通俗类比：低频低压减载屏就像是电网的“自动止血带”——当电网“失血过多”（功率缺额导致频率下降）或“血压过低”（无功不足导致电压下降）时，它果断切断一部分不重要负荷的“血流”，保住核心器官（重要负荷和整个电网）的存活。

一、低频低压减载屏由哪些部分组成
       一套完整的低频低压减载屏，通常由以下硬件和软件模块构成：

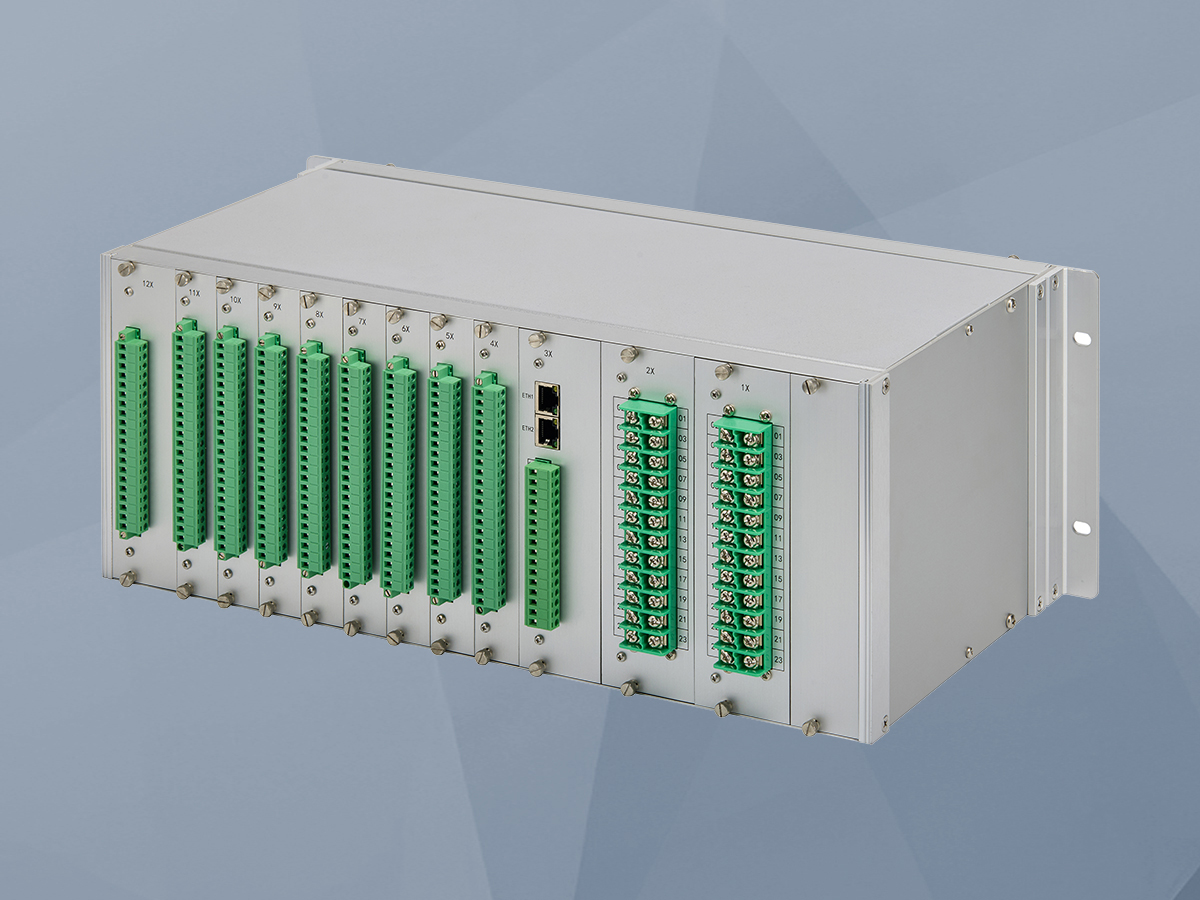

       硬件部分

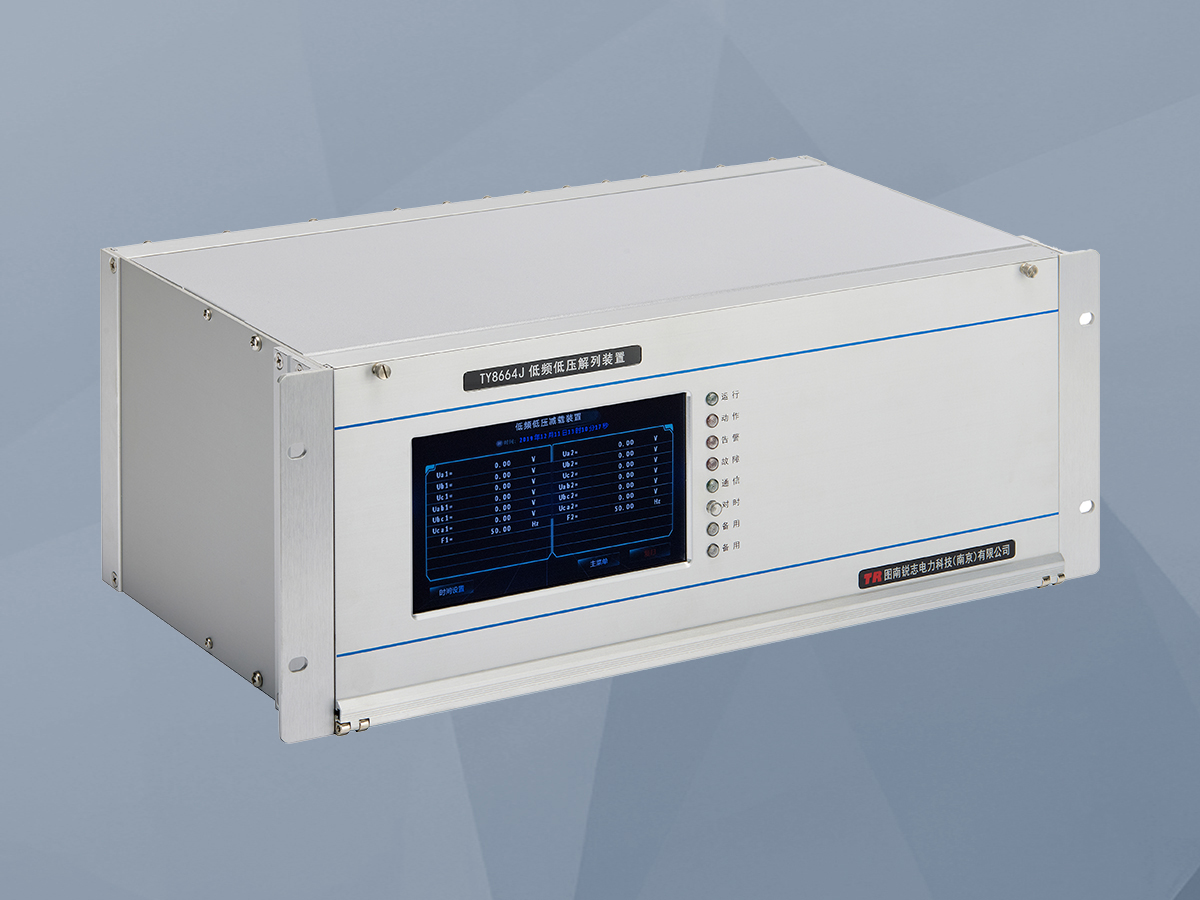

       核心减载装置：采用高性能DSP（数字信号处理器）或ARM处理器，运行嵌入式实时操作系统，负责频率和电压的实时测量、越限判别、减载策略执行。它是整个屏柜的“大脑”。
       模拟量输入模块：接入来自电压互感器（PT）二次侧的电压信号，用于测量母线电压和计算频率。典型配置为接入两段或三段母线电压，实现双通道或多通道冗余测量。
       开关量输入模块：接入断路器位置信号、保护动作信号、装置闭锁信号等，用于判断当前运行方式和闭锁条件。
       出口继电器模块：这是减载屏的“执行机构”。当装置判断需要减载时，通过出口继电器发出跳闸指令，断开对应负荷线路的断路器。出口继电器的数量和容量决定了可切除的负荷回路数。
       通信接口模块：提供以太网口（用于接入站内监控系统或调度数据网）、RS485串口（用于接入保信子站或故障录波屏）、打印接口（用于就地打印动作报告）。
       人机界面：触摸液晶屏，用于就地查看实时频率/电压、设置定值、调取历史动作记录。
       对时模块：接收北斗/GPS卫星对时信号或站内IRIG-B码对时信号，确保动作时序的精确记录。
       电源模块：双路冗余供电（交流+直流），支持自动切换，确保装置在任何工况下不掉电。
       软件部分
       嵌入式减载控制软件：运行在减载装置内部，负责频率/电压实时计算、越限判别、减载策略执行、事件记录。
       定值管理软件：用于设置各轮次的频率/电压阈值、动作延时、切除负荷比例、轮次优先级等参数。
       后台分析软件：安装在运维人员的计算机上，用于调取历史动作记录、分析减载效果、优化定值策略。
二、低频低压减载屏的工作原理
       低频低压减载屏的工作逻辑分为两个独立但又可能同时触发的通道：低频减载和低压减载。
低频减载的工作原理
       当电网发生有功功率缺额（如大机组跳闸、大容量联络线断开）时，系统频率会下降。低频减载的目的就是通过切除部分负荷，使有功功率重新达到平衡，阻止频率继续下跌。
       低频减载通常采用多轮次、逐级动作的策略：
       第一轮（基本轮）：频率下降到49.0Hz（举例值，各省略有差异），延时0.2秒，切除负荷总量的10%-15%
       第二轮：频率继续下降到48.8Hz，延时0.2秒，再切除10%-15%
       第三轮：频率下降到48.6Hz，延时0.2秒，再切除10%-15%
       第四轮（特殊轮）：频率下降到48.4Hz，延时0.2秒，再切除5%-10%
       第五轮（附加轮）：频率下降到48.0Hz，延时0.2秒，再切除5%
       每一轮动作后，装置会监测频率是否回升。如果频率止跌回升，后续轮次不再动作；如果频率继续下降，则依次执行后续轮次。
       此外，还有加速轮——当频率下降速率（df/dt）超过设定值时，装置会跳过基本轮的前几轮，直接执行更深层次的减载，以应对快速崩溃的频率。
低压减载的工作原理
       当电网发生无功功率缺额或无功补偿不足时，系统电压会下降。低压减载的目的就是通过切除部分负荷，减少无功需求，帮助电压恢复。
       低压减载同样采用多轮次策略：
       第一轮：电压下降到额定值的85%（举例值），延时0.5秒，切除负荷总量的10%
       第二轮：电压下降到额定值的82%，延时0.5秒，再切除10%
       第三轮：电压下降到额定值的80%，延时0.5秒，再切除10%
       低压减载的延时通常比低频减载更长，因为电压波动比频率波动更快，需要避免因瞬时电压扰动引起误动。
频率与电压的联合判断
       在实际运行中，低频和低压可能同时发生（如系统发生严重故障时）。减载装置会同时监测两个参数，按照“谁先越限谁先动作”的原则执行。如果频率和电压同时越限，装置会优先执行低频减载，因为频率崩溃的速度通常比电压崩溃更快，对电网的危害更大。
三、低频低压减载屏的五大核心作用
1. 防止电网频率崩溃
       这是低频低压减载屏最核心、最传统的功能。当电网发生大功率缺额时，频率会快速下降。如果不及时制止，频率跌破47.5Hz（汽轮机保护动作阈值）将导致大量火电机组脱网，引发连锁反应，最终造成大面积停电甚至全网崩溃。
       低频减载通过逐级切除负荷，使有功功率重新平衡，阻止频率下跌，为调度人员争取宝贵的调整时间。
2. 防止电网电压崩溃
       当电网无功功率严重不足时，电压会持续下降。电压崩溃是一个比频率崩溃更隐蔽、更危险的过程——它不会像频率那样有明显的预警信号，一旦发生，恢复难度极大。
       低压减载通过切除部分负荷，减少无功需求，帮助电压恢复，防止电压崩溃的发生。
3. 保障重要负荷供电
       低频低压减载在切除负荷时，遵循“先次要、后重要”的优先级原则。医院、政府机关、通信基站、交通枢纽等重要负荷被安排在最后几轮甚至不参与减载，而一般工业负荷、居民生活负荷则被安排在前几轮切除。
       这种“舍车保帅”的策略，确保在最极端的情况下，核心负荷仍能得到供电保障。
4. 配合安控系统协同控制
       低频低压减载屏是电力系统第三道防线的核心设备，与第一道防线（继电保护）、第二道防线（安全稳定控制装置）协同工作：
       继电保护快速切除故障元件
       安控装置在故障后实施紧急控制（如切机、切负荷）
       如果前两道防线未能阻止系统崩溃，低频低压减载作为“最后一道防线”兜底
5. 记录事故过程
       减载装置会记录每一次动作的详细信息，包括动作时间、频率/电压值、切除的负荷回路、动作轮次等。这些数据对于事后的事故分析、定值校核、电网规划都具有重要价值。

四、低频低压减载屏的典型应用场景
省级电网的枢纽变电站
       在220千伏及以上电压等级的枢纽变电站中，低频低压减载屏是标准配置。它承担着“守护区域电网安全”的重任——当区域电网发生大功率缺额时，它按照省调下发的减载方案，逐级切除区域内的一般负荷，保住区域电网不崩溃。
大型工业园区的总降变电站
       对于钢铁、化工、矿业等大型工业企业，其内部电网与外部电网的联络线一旦断开，可能面临“孤网运行”的风险。低频低压减载屏在企业总降变电站中配置，可以在孤网运行时快速切除非核心生产负荷，保障核心工艺设备的供电连续性。
新能源场站的送出变电站
       光伏电站、风电场通过长距离输电线路接入主网时，送出线路跳闸可能导致场站与主网解列。低频低压减载屏在场站侧配置，可以在孤网运行时快速切除部分逆变器或风机，维持场站自身用电负荷的供电。
城市配电网的10千伏开关站
       在城市配电网中，低频低压减载屏安装在10千伏开关站或配电室内，按照“分轮次、分线路”的原则切除一般负荷。随着城市配电网自动化水平的提高，低频低压减载功能正在逐步集成到配电自动化终端中。
五、低频低压减载屏与保信子站、故障录波屏的关系
       在变电站的二次系统中，这三套设备各有分工又相互配合：
       设备 核心功能 触发条件 动作后果
       故障录波屏 记录电气量波形 故障触发 不产生控制动作

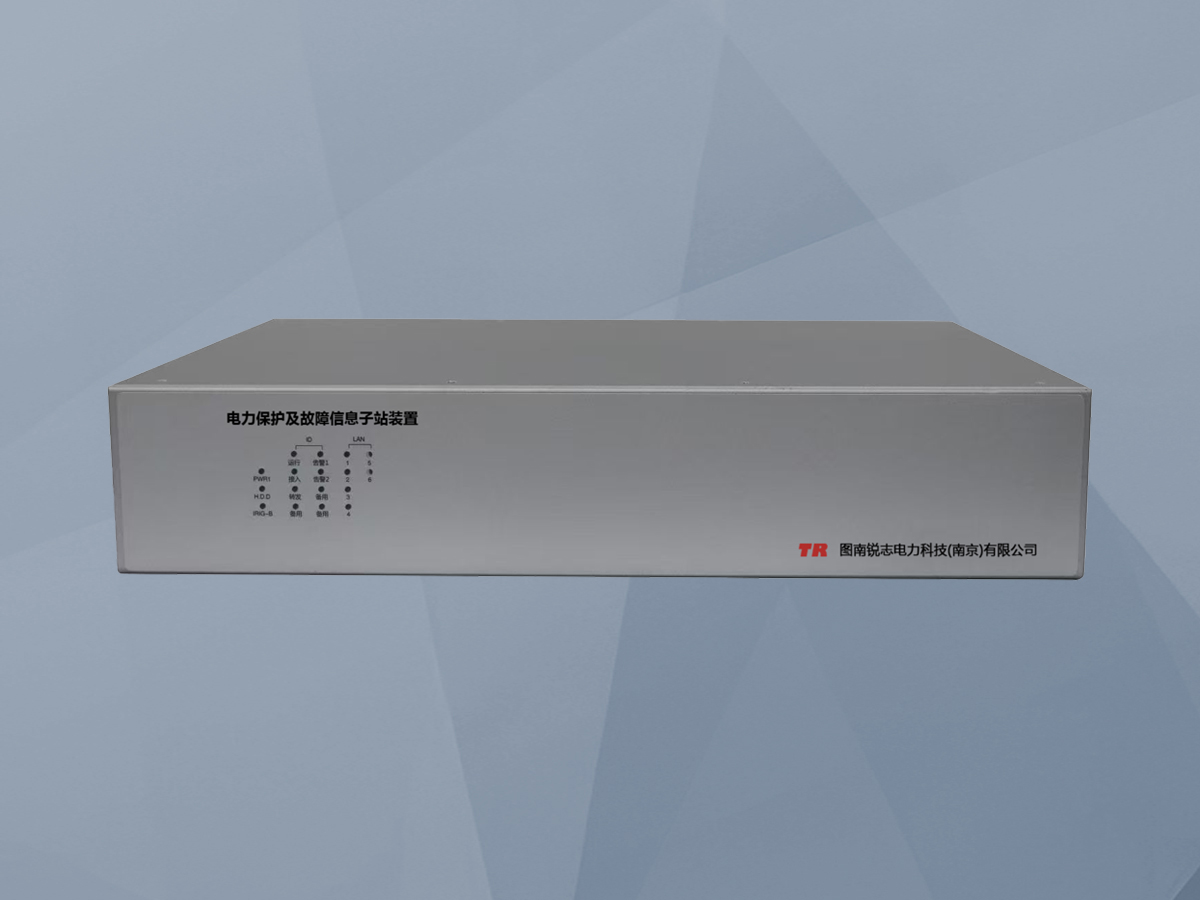

       保信子站 采集保护装置信息 事件触发 不产生控制动作
       低频低压减载屏 切除负荷 频率/电压越限 跳闸切除负荷
       配合关系：当低频低压减载屏动作切除负荷时，故障录波屏会记录下频率/电压变化的全过程波形，保信子站会采集减载装置的动作事件并上送调度主站。调度人员通过保信子站看到减载动作信息，通过故障录波屏看到波形数据，综合分析减载效果。
六、低频低压减载屏的选型要点
       对于正在规划变电站或新能源场站的业主和EPC，选择低频低压减载屏时需要注意以下几个关键指标：
       测量精度：频率测量误差不超过±0.01Hz，电压测量误差不超过±0.5%。这是保证减载装置正确动作的基础。
       动作延时：各轮次的动作延时误差不超过±20ms。延时太大会导致减载不及时，延时太小可能引起误动。
       出口回路数量：根据需要切除的负荷线路数量确定。一般220千伏变电站至少需要16-32路出口，110千伏变电站至少需要8-16路出口。
       通信协议：支持IEC 61850（智能变电站）和IEC 103（常规变电站）双协议栈，便于接入站内监控系统和调度数据网。
       安全合规：满足电力二次系统安全防护要求，具备等保二级及以上防护能力。
       定值组数：支持多套定值组切换，适应不同运行方式下的减载策略需求。
七、技术演进：从“固定轮次”到“自适应减载”
       随着新型电力系统建设和新能源高比例接入，传统的“固定轮次、固定比例”的低频低压减载策略正在面临挑战：
       挑战一：新能源出力波动大，系统惯量降低，频率变化速率加快，固定轮次可能来不及响应。
       挑战二：分布式电源大量接入配电网，部分负荷在减载时可能由分布式电源继续供电，实际减载效果与预期不符。
       应对方案：新一代低频低压减载装置正在向“自适应减载”方向发展——它能够实时感知当前的系统惯量、新能源出力水平、负荷特性，动态调整减载轮次和切除比例，实现“精准减载、最少减载”。
       同时，随着5G通信技术和边缘计算的发展，低频低压减载功能正在向分布式终端下沉，实现“就地决策、就地执行”，进一步缩短动作时间，提高可靠性。
结语
       低频低压减载屏作为电力系统安全稳定控制的“最后一道防线”，在电网近百年的运行历史中无数次挽救了即将崩溃的系统。它不像继电保护那样频繁动作，也不像安控装置那样引人注目，但它始终默默值守在变电站中，时刻准备着在危急时刻“断臂求生”。
       对于电力从业者而言，理解低频低压减载屏的技术内涵，不仅是掌握一项专业知识，更是理解电网安全文化中“底线思维”的具体体现。在新型电力系统建设加速、新能源高比例接入、系统惯量持续降低的背景下，低频低压减载的重要性不但没有降低，反而更加凸显——它依然是那个在电网濒临崩溃时挺身而出的“最后守门人”。
