安全自动装置系列

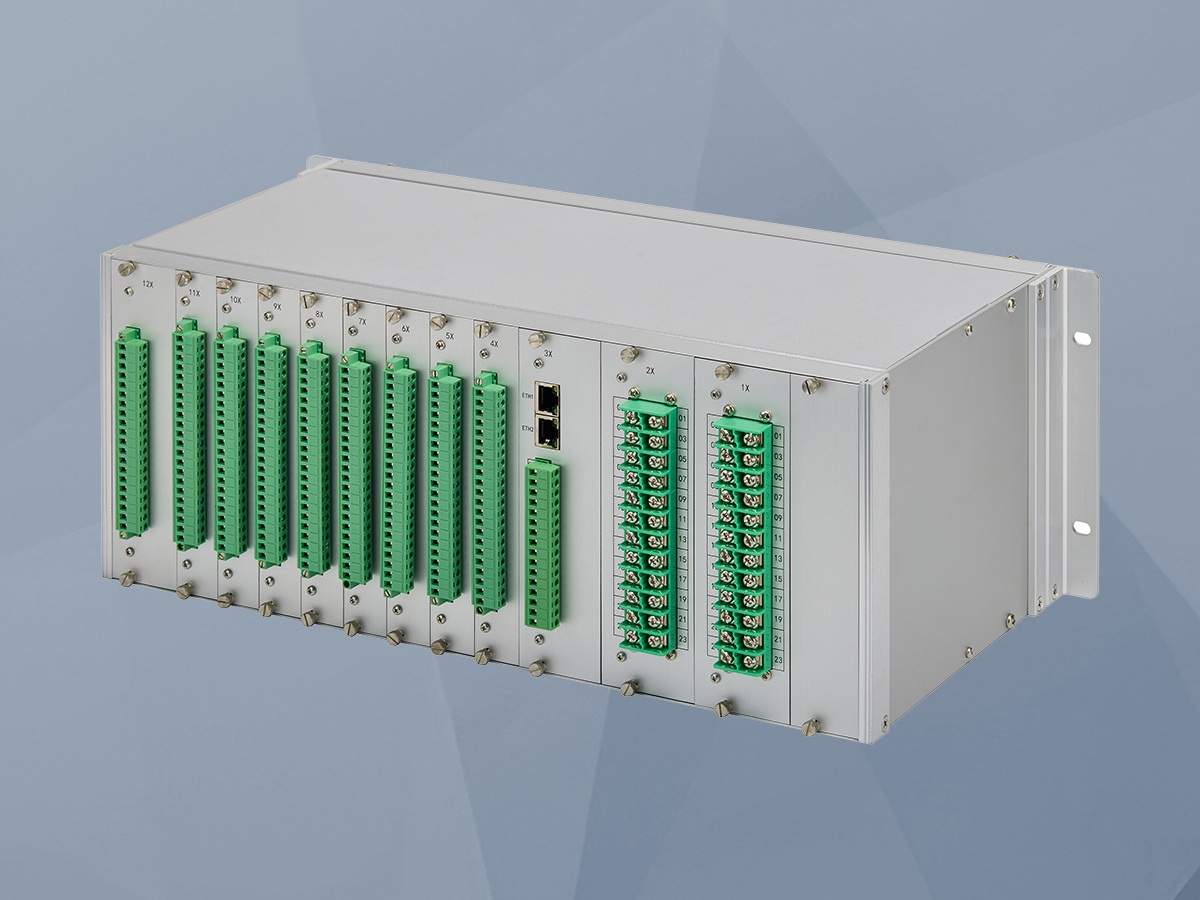

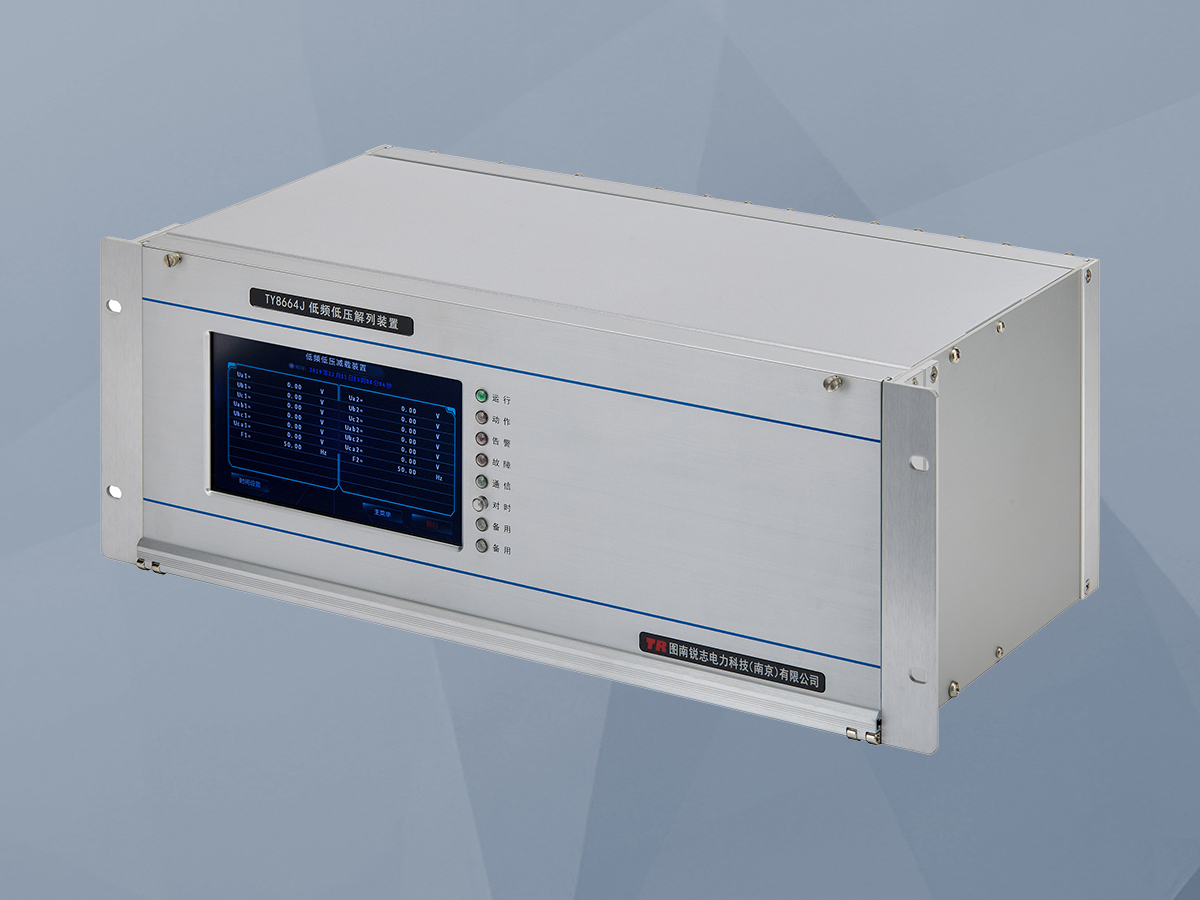

TY8664J低频低压减载装置

主要功能:低频减负荷、低压减负荷。适用于适用于电力系统由于有功缺额引起频率下降时,或由于无功不足引起电压下降时的低频低压稳定控制。装置可自动根据频率降低值或电压降低值切除部分负荷,使系统电源与负荷间有功和无功重新达到平衡,从而保证电网频率和电压的稳定运行。

适用范围:可同时测量同一系统两段母线电压,低频与低压减负荷分别设5个基本轮和3个特殊轮,本装置出口可根据需要灵活配置,最多可切除60路负荷线路,从而保证电网频率和电压的稳定运行,以提高供电质量,确保重要用户供电的可靠性。

一、低频低压减载装置的概述
      低频低压减载装置是保障大电网安全稳定运行的“最后一道”重要防线,属于电力系统安全稳定控制体系的组成部分。其设计严格遵循《电力系统安全稳定导则》及《电力系统自动低周减负荷技术规定》等标准。当电力系统因大型发电机组跳闸、重要联络线断开等大扰动导致出现严重的有功功率缺额时,系统频率会持续下降;当出现大量无功缺额时,系统电压会持续降低。若不及时干预,将可能导致频率崩溃或电压崩溃,引发大面积停电。本装置基于32位高性能数字信号处理器(DSP)和高速通信网络技术设计,核心任务是实时、精确地监测母线电压和频率的动态变化,在检测到频率或电压降低并越过预设门槛时,按照“分轮次、逐级切除”的原则,自动断开预先设定的非重要负荷线路。通过快速削减总负荷至与剩余发电能力相匹配的水平,迫使系统频率或电压恢复至正常允许范围(如49.5Hz~50.5Hz),从而避免系统性崩溃,为运行人员调整发电出力、恢复电网正常运行赢得宝贵时间。
二、低频低压减载装置的主要功能
1.  分级低频减载功能
      装置实时计算系统频率 f。设有4轮基本低频减载轮次,每轮对应一个频率定值 fset-n 和一个延时定值 tset-n(n=1,2,3,4)。例如,第一轮定值可设为 fset-1 = 49.0Hz, tset-1 = 0.2s;第二轮 fset-2 = 48.8Hz, tset-2 = 0.2s,依此类推。当系统频率低于某轮定值并持续对应延时后,装置驱动该轮次对应的所有出口继电器动作,切除该轮所挂接的负荷。此外,设有一轮长延时后备轮(如 fset-5 = 48.5Hz, tset-5 = 20s),用于应对缓慢的频率下降或作为最终保障。
2.  分级低压减载功能
      装置实时计算母线线电压 U(通常取 Uab、 Ubc 的最小值)。设有4轮基本低压减载轮次,每轮对应一个电压定值 Uset-n 和一个延时定值 tset-n。例如,第一轮定值可设为 Uset-1 = 0.85Un(Un 为额定电压), tset-1 = 0.5s。当母线电压低于某轮定值并持续对应延时后,装置切除对应轮次的负荷。同样设有一轮长延时后备轮,用于防止系统长时间在低压下运行。
3.  滑差闭锁与加速切负荷功能
      滑差闭锁:为防止在系统短路故障、负荷反馈(电动机反送电)等暂态过程中装置误动,设有频率滑差闭锁 df/dt 和电压滑差闭锁 dU/dt。当频率或电压下降速率超过整定值(如 df/dt > 0.5Hz/s)时,闭锁减载出口。
      加速切负荷:当系统功率缺额特别巨大,频率或电压下降速度极快时,为尽快制止崩溃,装置设有按 df/dt 或 dU/dt 加速切负荷的功能。例如,当 df/dt 超过加速定值时,装置可在第一轮动作的同时,连带加速切除第二、第三甚至第四轮负荷,以更快地平衡有功缺额。
4.  辅助判别与闭锁功能
      PT断线闭锁:当检测到电压互感器(PT)二次回路断线导致电压测量异常时,闭锁低压减载及与电压相关的判据,并发告警信号。
      短路故障闭锁:通过接入母线或相关线路的电流,或结合电压突变量,判别是否发生短路故障,在故障期间闭锁减载功能。
      频率/电压异常闭锁:当频率低于45Hz或高于65Hz,或电压低于20%Un时,认为测量不可信,闭锁相应功能。
三、低频低压减载装置的工作原理
      低频低压减载装置的工作原理基于对电网关键运行参数(频率、电压)的连续高精度监测、智能逻辑判断和多轮次时序控制。
1.  高精度数据采集与特征量计算
      装置通过电压互感器(PT)接入两段母线电压(如Uab、Ubc)。采用每周波不低于64点的高速同步采样,通过全周波傅里叶算法(FFT)实时计算各相电压的基波有效值 U 和系统频率 f。频率计算通常采用过零检测法或频谱分析法,确保在波形畸变时仍能准确测量。同时,处理器在每个计算周期(如10ms)内计算频率变化率 df/dt = Δf/Δt 和电压变化率 dU/dt = ΔU/Δt,作为滑差判据的输入。
2.  多轮次分级判断与逻辑决策
      装置内部并行运行低频和低压两套独立的判断逻辑。每套逻辑包含多个独立的“轮次”判断模块。以低频减载为例,每个模块持续比较实时频率 f 与其设定的频率定值 fset 和延时定值 tset。当 f < fset 的条件持续满足时间 t ≥ tset 时,该模块输出“动作允许”信号。中央逻辑处理单元综合所有轮次的“动作允许”信号、当前的滑差值(df/dt、dU/dt)以及各种闭锁信号(PT断线、短路故障等)。在无闭锁的前提下,若满足某轮动作条件,则生成对应的跳闸命令。若同时满足加速条件,则按预设逻辑(如 df/dt > 1.0 Hz/s 时加速切至第3轮)生成多轮同时跳闸命令。
3.  出口控制与信息记录
      CPU根据决策结果,驱动对应的出口继电器(每个轮次可对应多个出口,控制多条负荷线路)。出口动作具有保持或脉冲输出模式可选。在动作的同时,事件顺序记录(SOE)单元会精确记录动作时间、动作轮次、动作时的频率/电压值等信息。故障录波功能被触发,记录动作前后数十秒的电压、频率波形,为事故后分析提供原始数据。所有信息可通过通信接口实时上送至调度主站或当地监控系统。
四、低频低压减载装置的特点
1.  策略配置灵活,适应性强
      装置支持多达4轮基本轮和1轮长延时后备轮的灵活配置,每轮的频率/电压定值、延时时间、出口回路均可独立整定。用户可根据电网结构、负荷重要性分级情况,精细化设置减载方案,实现“失多少,切多少”的精准控制,最大限度减少停电损失。
2.  防误动措施完善,可靠性高
      集成频率滑差闭锁、电压滑差闭锁、PT断线闭锁、短路故障闭锁、频率电压异常闭锁等多重闭锁机制。这些闭锁逻辑能有效区分真正的系统功率缺额与短路故障、电动机反馈、同期并列等引起的暂态频率/电压波动,从根本上防止装置误动作,确保其只在真正需要时可靠动作。
3.  具备加速切负荷能力,响应迅速
      独特的 df/dt 和 dU/dt 加速切负荷功能,使其在系统发生严重故障、频率或电压急剧下降时,能够超越常规的延时判据,提前或同时切除多轮负荷。这种“预见性”动作能更快速地遏制系统状态恶化,为稳定控制争取更宝贵的时间窗口,特别适用于应对大功率缺额事故。
4.  硬件平台先进,测量精度高
      采用32位高性能DSP处理器,保障了数据运算的实时性与准确性。高精度的电压采样和频率测量算法,确保了动作判据的精确性。模块化硬件设计和严酷等级(IV级)的电磁兼容性能,保证了装置在变电站复杂电磁环境下的长期稳定运行。
5.  信息管理智能化,便于分析
      装置不仅完成保护控制功能,还具备完善的故障录波、事件记录、定值管理、通信对时等功能。标准的IEC 61850或104通信协议使其易于接入智能变电站系统。详细的动作报告和录波数据为运行人员分析电网扰动原因、评估减载策略效果、优化定值整定提供了坚实的数据基础。

主要参数

• 额定电气参数
交流电压输入 额定值 100V 或 57.7V(线电压)。
交流电流输入(可选) 额定值 5A 或 1A(用于闭锁判据)。
额定频率 50Hz。
工作电源 DC 110V / 220V 或 AC 220V,允许偏差 -20% ~ +15%。
• 测量与动作性能
频率测量范围 45Hz ~ 65Hz。
频率测量误差 ≤ ±0.01Hz。
电压测量误差 ≤ ±0.5%。
动作时间误差 ≤ ±20ms(含继电器固有时间)。
• 减载轮次与出口
低频减载轮次 4轮基本轮 + 1轮长延时后备轮。
低压减载轮次 4轮基本轮 + 1轮长延时后备轮。
出口数量 最多可控制48个负载回路(如48路开关量输出)。
• 硬件配置
模拟量输入 至少2路电压(Uab, Ubc),可选配电流通道。
开关量输入(DI) ≥ 12路,用于投退压板、闭锁信号等。
开关量输出(DO) 多路继电器出口,用于跳闸切负荷。
通信接口 RS-485、以太网,支持IEC 60870-5-103、IEC 61850等规约。
• 环境条件
工作温度 -5℃ ~ +45℃(常规),-10℃ ~ +55℃(极限)。
存储温度 -25℃ ~ +70℃。
