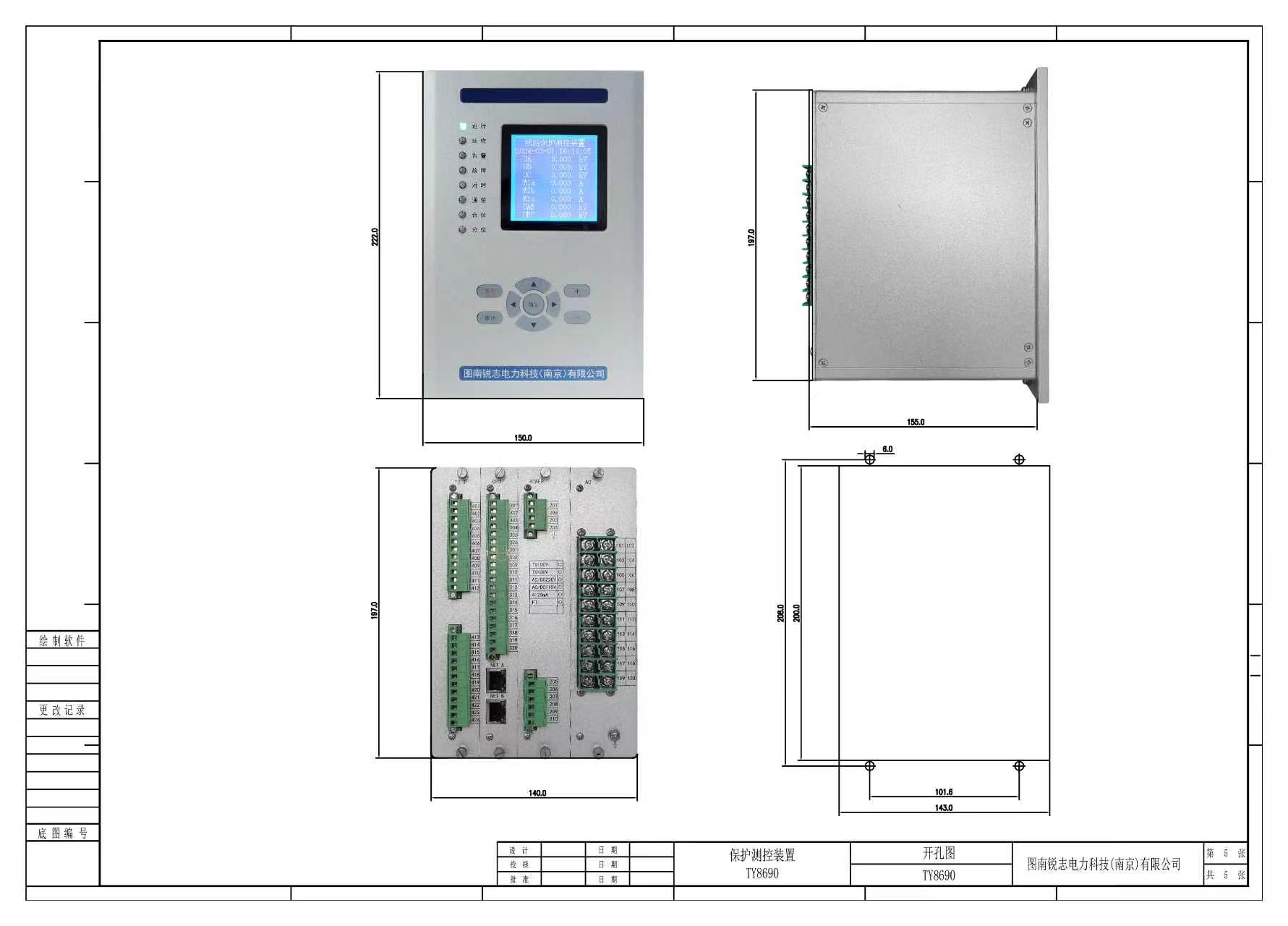

TYJ8691故障解列装置

一、故障解列保护装置概述
       在电力系统运行过程中，故障切除迟缓、静稳极限不足、大容量负荷投切、非同期重合闸等情况，均可能引发系统失步振荡，威胁电网安全稳定。随着电网规模持续扩大，单机容量与网压水平不断提升，这一安全隐患愈发突出。故障解列保护装置作为关键防护设备，可在系统失步、低频、低压、过频、过压等极端紧急场景下，自动实施解列控制，通过切断并网联络线路的并网点，将本站与电网侧隔离，保障主网及地区电网重要用户的供电安全。该装置适用于光伏发电系统，同时广泛应用于水电、火电系统，适配 110kV 及以下电压等级的负荷侧或小电源侧故障解列需求，支持组屏安装或开关柜就地安装两种安装方式。
二、故障解列保护装置的核心应用参数
       额定交流电流：1A 或 5A（订货时明确指定）
       额定交流电压：100V 或 100V/√3
       工作电源：AC 85V~264V 或 DC 100V~370V
       功耗标准：交流电压回路 ≤0.5VA / 相；交流电流回路 ≤1VA / 相（5A 额定电流工况）
三、故障解列保护装置的装置核心特点
       硬件性能卓越：搭载 32 位微控制器，集成 DSP 与 FPU 核心，实现模拟量实时采样更新；采用 16 位独立 AD 采样模块，配合坏点滤除算法，显著提升数据采集精度与抗干扰能力。
       模块化功能设计：保护功能按模块拆分配置（如零序过压、低压解列等），支持软压板遥控投退，可灵活适配不同应用场景的功能需求。
       强电磁兼容能力：采用全封闭机箱结构，实现强弱电物理隔离，通过 GB/T 14598.26 标准规定的静电放电（±15kV）、快速瞬变（±4kV）等电磁兼容测试；软件层面增设 PT 断线闭锁、频率滑差闭锁等算法，进一步增强抗扰性能。
       人机交互与扩展性佳：配备中英文可切换液晶菜单，支持本地调试（含出口传动、事件模拟）；扩展接口丰富，涵盖双以太网、B 码对时、32 条录波事件存储功能，可外接打印机输出检测报告。
       高可靠性保障：硬件具备强过载能力，交流电流回路可耐受 40 倍额定电流 1s 冲击，绝缘电阻≥100MΩ；机械结构通过严酷等级 I 级的振动、冲击测试，无结构损伤；采用多级闭锁机制（电流闭锁、电压闭锁等）与多段独立延时定值整定，确保解列动作精准可靠。
四、故障解列保护装置的工作原理
       装置以本地电气量（电压、电流、频率）测量为基础，通过模块化设计实现各保护元件独立运作，核心工作逻辑如下：
       零序过压解列：当自产零序电压（3U0z）或直采零序电压（3U0）超过设定定值，且持续时间达到延时定值时，触发跳闸动作。逻辑流程：零序电压 ≥ 定值 → 延时满足 → 驱动跳闸出口。
       低压解列：实时监测线电压（Uab、Ubc、Uca），系统需先满足 “有压” 判定条件（所有线电压 ≥70V 且持续 500ms），当任一相电压低于定值且满足电流闭锁条件（低流或过流闭锁）时，装置动作，动作后经 3S 延时复归。逻辑流程：电压        定值 + 电流闭锁条件 → 延时满足 → 跳闸或告警。
       低周 / 高周解列：低周解列需满足频率低于定值，且经电流闭锁（三相电流 > 定值）防止误动；高周解列针对故障引发的系统高频场景，通过频率监测判断故障。若频率测量超出 45–55Hz 有效范围或电压 ，视为频率测量回路异常，自动闭锁对应保护功能。逻辑流程：频率超限 + 闭锁条件无效 → 延时满足 → 跳闸。
       失步解列：通过阻抗角轨迹（划分为 6 个区域）判断系统失步振荡，当阻抗角连续穿越 4 个区域（如 I→II→III→IV）时记录周期次数，超出设定定值后触发跳闸。逻辑流程：阻抗角轨迹变化 → 周期计数 ≥ 定值 → 跳闸。
       PT 断线检测：非全相断线判定条件为自产零序电压 - 采样零序电压≥4V（不接地系统）或≥8V（接地系统）；三相断线判定条件为所有线电压 ≤20V 且进线电压 ≥70V。检测到 PT 断线后，装置闭锁低压 / 过压保护并发出告警信号。
五、故障解列保护装置的主要保护功能
       两段零序过压解列：配置两段独立零序过压解列功能，各段电压及时间定值可单独整定，通过整定控制字实现投退控制。当 “零序过压经母线自产零序电压闭锁” 功能投入时，需同时满足折算后自产零序电压大于 4V 且外接零序电压大于定值，保护方可动作。
       两段低压解列：两段低压解列功能可独立投退，各段电压及时间定值支持独立整定。保护动作需经 “曾经有压” 判断（三相线电压均大于 30V 且持续 1s），动作返回后需重新满足该判断方可再次动作，解列出口接点动作 400ms 后自动返回。支持低电流或过电流闭锁选择：低电流闭锁投入时，任一相线电压小于定值且任一相电流大于定值动作；过电流闭锁投入时，任一相线电压小于定值且三相电流均小于定值动作；两者均投入时，无需电流闭锁，仅满足电压条件即可动作；两者均退出时，低压解列功能失效。配备 PT 断线闭锁功能，支持投退控制。
       两段低频解列：两段低频解列功能可独立投退，各段低频及时间定值可独立整定，工作原理一致，解列出口接点动作 400ms 后自动返回。均配置滑差闭锁、低电压闭锁、无流闭锁及频率测量超限闭锁功能：滑差闭锁可防止故障或暂态过程导致的误动；低电压闭锁（Uab 小于定值时）可规避 PT 回路异常影响；无流闭锁（三相电流均小于定值时）可防止电动机反馈电压引发的频率误判；当 Uab 小于 15V 或频率超出 45~55Hz 范围时，视为测量回路异常，瞬时闭锁低频解列功能。
       两段过压解列：设置两段母线过压解列功能，各段电压及时间定值可独立整定，通过整定控制字分别控制两段保护的投退。
       两段高频解列：针对故障引发的系统高频场景设计，通过监测频率变化判断故障。当测量频率超出 45~55Hz 有效范围时，视为频率测量回路异常，自动闭锁过频解列保护。
       PT 断线告警：装置具备 PT 断线检测功能，满足以下任一条件时，发出 “PT 断线” 告警信号并点亮告警灯：①正序电压小于 30 伏，且任一相电流大于 0.1A；②负序电压大于 8 伏。
       低电压保护：通过监测电压变化判断故障，当三相线电压最小值大于低压闭锁定值且小于电压定值时，启动低压解列。电压滑差大于闭锁值时，滑差闭锁动作并自保持，直至电压恢复至定值以上后复归。PT 断线时，闭锁低电压保护。
       过压保护：配置两段过压保护，电压大于整定值时允许出口跳闸。两段保护可独立投退，配备软硬压板，软压板支持遥控投退，每段过电压及时间定值可独立整定。
零序电压保护：具备两段零序过压保护，外接 3U0 大于整定值时允许出口跳闸。两段保护可独立投退，配备软硬压板，软压板支持遥控投退，每段零序电压及时间定值可独立整定。
