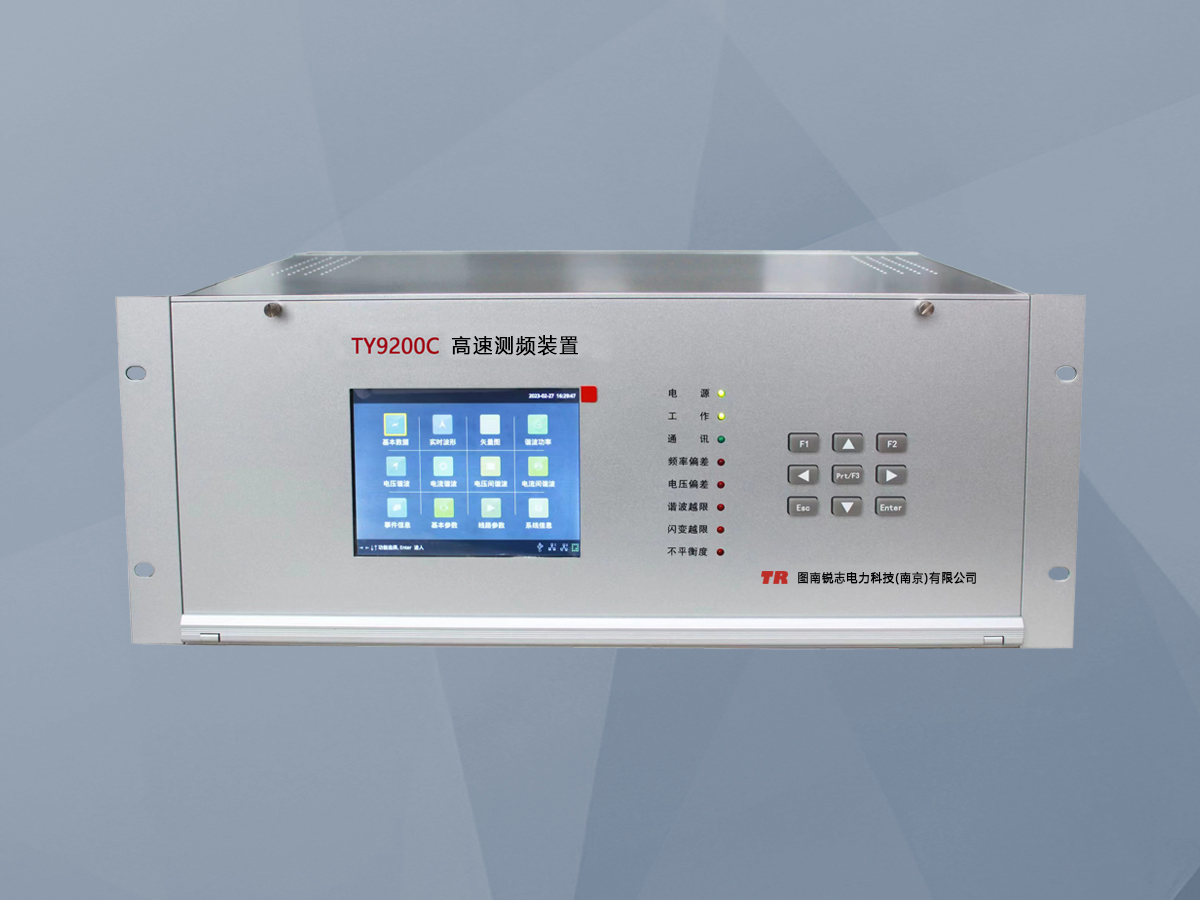

一、高速测频装置的概述
高速测频装置是伴随新能源大规模并网而崛起的关键感知设备。在传统电力系统中，电网频率由同步发电机主导，惯性大、波动慢，普通测频装置即可满足需求。但随着“双碳”目标推进，风电、光伏等新能源成为主力电源，其固有的间歇性与波动性叠加电力电子变换器的低惯性特性，导致电网频率波动加剧且变化率（df/dt）显著增大。以西北电网为代表，对新能源场站一次调频的考核指标极为严苛：频率采样周期≤100ms、频率分辨率≤0.003Hz、控制周期≤1s、响应滞后时间thx≤2s（风电）/≤1s（光伏）、响应时间t0.9≤12s（风电）/≤5s（光伏）、调节时间ts≤15s、控制偏差≤2%。
在这种背景下，高速测频装置作为一次调频控制链的“第一环”，其性能直接决定了整个调频系统的响应速度与精度。装置通过高性能处理器（如480MHz主频）和16位高精度ADC，以1024点/周波或更高的采样率连续采集并网点电压电流，运用零交叉检测、傅里叶变换或专用测频算法，实时解算出系统频率及df/dt。其稳态测频精度可达0.001Hz，频率上送周期最快可达10ms，完全满足新能源场站一次调频对“高频次、高精度、低延迟”频率数据的需求。装置不仅是一次调频的“感官”，也是电网黑匣子——频率越限触发COMTRADE格式录波，为故障分析、保护动作校验提供完整的数据链。在新型电力系统“安全分区、网络专用、横向隔离、纵向认证”的整体防护框架下，高速测频装置部署于生产控制大区，作为频率数据的“源头可信节点”，为频率电压紧急控制、安稳装置、AGC/AVC系统提供统一的频率基准。
二、高速测频装置的主要功能
1. 高精度快速频率测量
装置的核心算法模块以硬件捕获+软件校验方式计算频率：在一个工频周期内进行24点以上采样，通过零交叉检测或相位差分算法解算频率值。稳态工况下，频率测量精度可达0.001Hz，分辨率0.001Hz。当频率快速波动时，装置能以≤50ms的延迟检测出频率变化，并以可设置的周期（最快10ms）上送频率值。同时实时计算频率变化率df/dt（单位Hz/s），为一次调频的死区判断和滑差闭锁提供关键输入。
2. 全电参量实时监测
除频率外，装置同步计算并显示三相相电压/线电压有效值、三相电流有效值、总有功功率、总无功功率、总视在功率、各相功率因数、基波功率因数、电压相角、电流相角、电压偏差、频率偏差、频率变化率、电压不平衡度等数十项电参量。这些参数通过5.6”彩屏以图形化方式展示，便于现场运维人员直观掌握并网点电气状态。
3. 频率越限自动录波
用户在参数设置中定义频率上限、频率下限、频率变化阈值等越限参数。当实时频率超出设定范围时，装置自动启动录波，每次录波至少存储1分钟波形数据，文件以COMTRADE格式保存。“暂态事件”界面可查看最新50条事件记录，每条事件包含通道号、开始时间、特征值、持续时间、类型等信息，支持“↑/↓”键滚动查看，F2键导出。这种能力使装置兼具故障录波器的“黑匣子”功能。
4. 电能质量与暂态监测
高端机型（如CET iMeter D7）进一步集成A级电能质量监测能力：20μs瞬态捕捉、1024点/周波采样率、2kHz~150kHz超高次谐波监测、ITIC/SEMI F47容忍度分析、扰动源定位等。这些功能使装置能够灵敏识别和准确判断供配电系统的局部异常或瞬时故障，快速诊断事故发生源方向及位置。
5. 多协议通信与数据上送

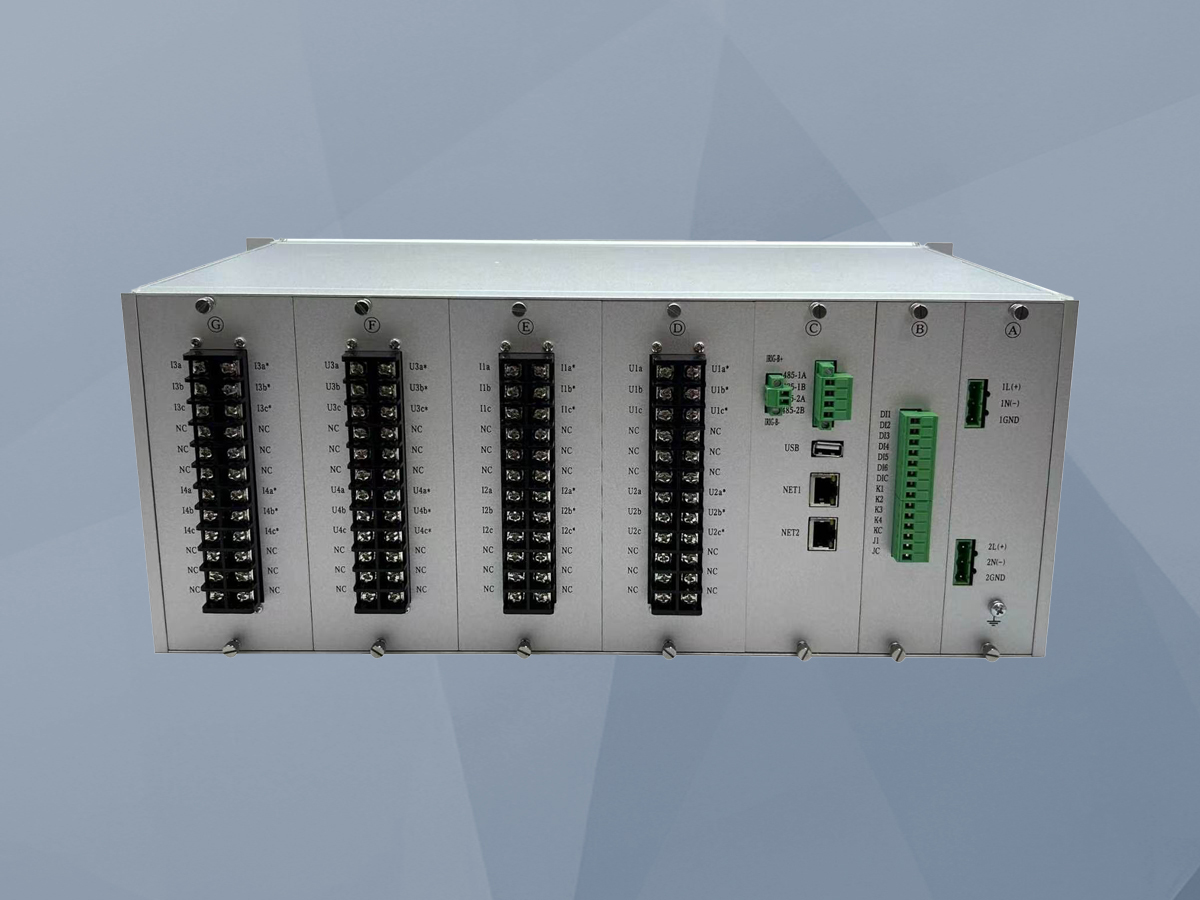

装置配备双100M以太网口（NET-1、NET-2）和RS485接口，支持IEC 61850、IEC 60870-5-104、Modbus-TCP、Modbus-RTU等多种规约。以ZKFM-H601为例，其NET-2网口专用于IEC 61850、IEC 104、Modbus-TCP通信；IEC 104上送周期可设（典型100ms），频率变化阈值可设（典型0.002Hz），当频率偏差大于阈值时触发变位上送报文。默认Modbus点表包含PT变比、CT变比、频率、三相电压、三相电流、有功/无功/视在功率、线电压、频率变化量等16项核心数据，多通道数据以此循环排序。
6. 对时与事件管理
装置支持IRIG-B码对时（通过IRIG-B+/IRIG-B-接口）和SNTP网络对时，确保录波文件与数据上送的时间标签精度。事件记录功能可存储数百次开入变位报告、自检报告和操作报告，为事故追溯提供完整的时间线。
7. 开入开出与遥控
装置提供6路开入接点（内激励12V）和4路继电器开出接点，外加1路失电报警接点。通过Modbus遥控命令可控制调频动作告警灯的亮灭及K1/K2继电器动作（如“亮灯：01 05 00 00 FF 01 4D FA”），便于与上级系统或防孤岛、故障解列装置配合。
三、高速测频装置的工作原理
高速测频装置采用“高速采样→实时计算→判别触发→上送/录波”的流水线工作原理，其核心在于以极高的时间分辨率捕捉频率的动态变化。
1. 高速信号采集
并网点PT/CT二次侧电压/电流信号进入装置后，首先经过抗混叠滤波，再由16位高精度ADC以高采样率（如1024点/周波，对应工频50Hz时采样率51.2kHz）进行模数转换。对于ZKFM-H601等装置，可配置4路电压通道和4路电流通道，其中第2通道常作为测试通道预留。ADC采样数据送入高性能处理器（如480MHz主频）的实时运算缓冲区。
2. 频率与电参量实时解算
处理器对每个工频周期的采样数据执行以下运算：
频率计算：采用零交叉检测法或相位差分法。以相位差分法为例，通过计算相邻周波同相位点的相位差Δφ，结合采样时间间隔Δt，得到频率 f = 1/(Δt·Δφ/2π)。这种方法在频率偏离50Hz时仍能保持高精度。
df/dt计算：df/dt ≈ 10·[f(k) − f(k−0.1s)] Hz/s，即每0.1秒计算一次频率变化率。
有效值计算：对电压、电流采样序列进行平方和平均运算，得到Ua、Ub、Uc、Ia、Ib、Ic有效值。
功率计算：基于电压电流瞬时值乘积的积分，得到总有功功率P、总无功功率Q、总视在功率S，以及各相功率因数。
相角计算：通过正交分量法或傅里叶变换提取电压、电流的相位信息，计算相角∠Ua、∠Ub、∠Uc、∠Ia、∠Ib、∠Ic。
不平衡度计算：基于对称分量法，由三相电压计算正序、负序、零序分量，进而得到电压不平衡度εU2。
所有计算结果以≤10ms（最快）的周期刷新至实时数据库。
3. 越限判别与录波触发
装置持续将实时频率、df/dt、电压等值与用户预设的越限参数进行比较：
频率上限/下限：如频率上限50.5Hz、下限49.5Hz（可按需设定）
频率变化阈值：如0.002Hz，用于IEC 104变位上送触发
电压偏差、电压不平衡度阈值
一旦满足触发条件，装置立即启动COMTRADE格式录波，单次录波至少存储1分钟波形数据（故障前+故障后），并记录触发时刻、特征值、持续时长等信息至“暂态事件”列表（保留最新50条）。
4. 数据上送与通信
装置按照设定的上送周期（如IEC 104典型100ms）或事件触发方式，通过双以太网口或RS485接口，以IEC 61850、IEC 104、Modbus-TCP等规约将数据上送至上级系统：
至一次调频控制器（EMS）：提供高频次频率、df/dt数据，作为调频控制基准
至故障录波装置或保信子站：上送COMTRADE录波文件
至调度主站：通过IEC 104上送频率、电参量及越限事件
5. 对时同步
IRIG-B码或SNTP对时信号进入装置后，校正内部实时时钟（RTC），确保所有频率数据、录波文件、事件记录均带有统一精确时标，满足电网故障分析对时间一致性的要求。
四、高速测频装置的特点
1. 亚毫赫兹级精度与毫秒级响应
装置稳态测频精度达0.001Hz，频率分辨率0.001Hz，频率上送周期最快10ms，频率变化检测延迟≤50ms。这种“快且准”的特性是新能源场站一次调频能够满足电网考核要求（如响应滞后≤1s、t0.9≤5s、控制偏差≤1%）的前提条件。相比传统测频装置，高速测频装置在频率快速波动场景下仍能保持测量精度，不会因频率偏离额定值而产生较大误差。
2. 测频与电能质量监测一体化
装置不仅完成频率测量，还同步提供全电参量监测、谐波分析、暂态捕捉、电能质量评估等能力。高端机型（如CET iMeter D7）更达到A级电能质量监测标准，具备20μs瞬态捕捉、1024点/周波采样、2kHz~150kHz超高次谐波监测、ITIC/SEMI F47容忍度分析、扰动源定位等功能。这种“一机多能”的设计减少了现场设备数量，简化了系统架构。
3. 频率越限自动录波，兼具黑匣子功能
装置内嵌COMTRADE格式录波能力，频率越限触发后自动记录≥1分钟的波形数据，存储最新50条暂态事件。这一功能使高速测频装置在提供实时频率数据的同时，也成为电网故障分析的“黑匣子”，为故障原因排查、保护动作校验提供第一手波形数据，避免了单一功能设备的局限性。
4. 多协议、双网口、工业级可靠性
装置配备双100M以太网口（支持冗余配置）+ RS485 + USB + IRIG-B对时接口，支持IEC 61850、IEC 104、Modbus-TCP、Modbus-RTU等电力行业主流规约，可与不同厂家的EMS、故障录波装置、调度主站无缝对接。工业级硬件设计（交直流双电源冗余、宽温工作、EMC Ⅳ级防护）确保装置在变电站、新能源场站等严苛工业环境下7×24小时稳定运行。
5. 灵活配置与便捷运维

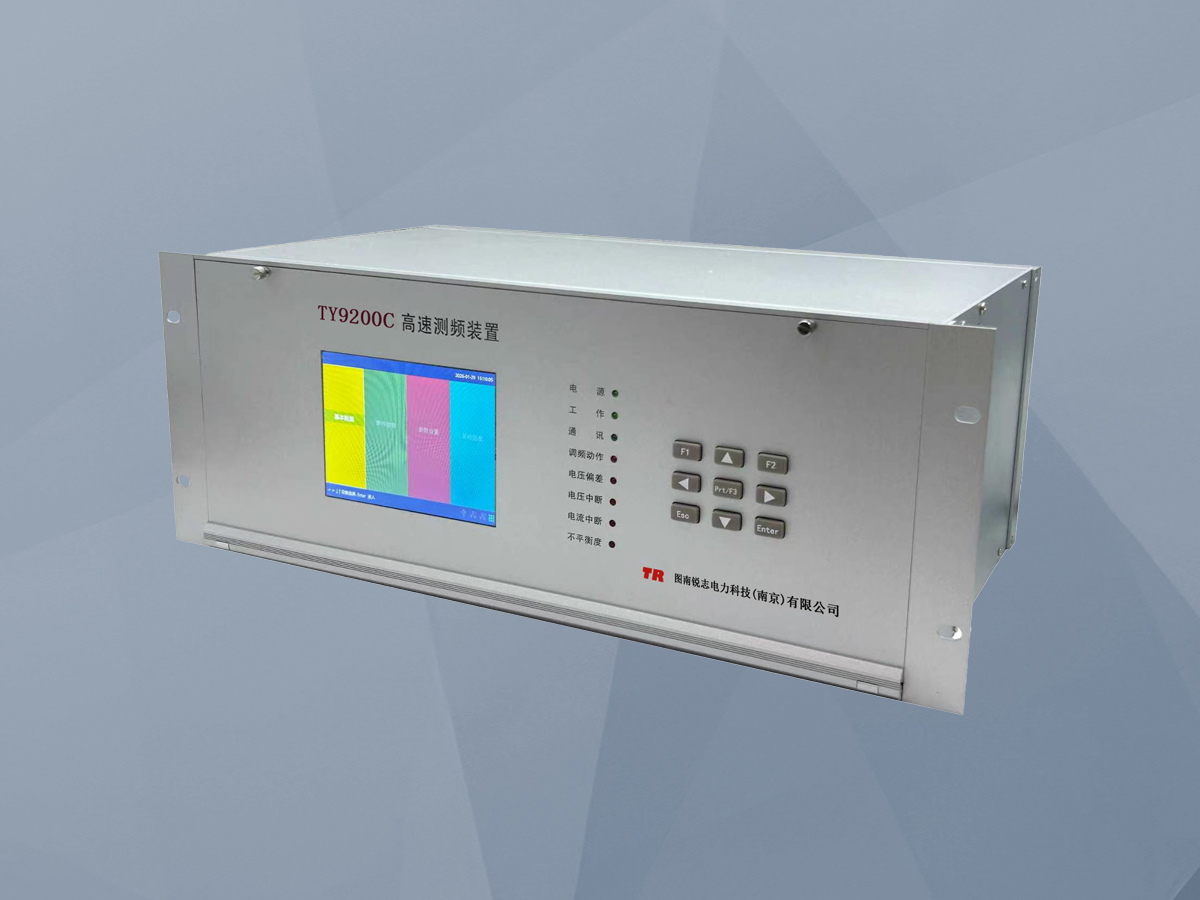

通过5.6”彩屏和9键按键，现场人员可直观查看基本数据、波形数据、暂态事件，并通过图形化菜单完成通讯参数、基本设置、时间设置等所有配置。参数设置支持“F3锁定编辑→↑/↓选择项目→F2打开小键盘修改→Enter保存→ESC退出”的标准化操作流程，无需便携电脑即可完成现场调试。独立的测试通道（如ZKFM-H601的第2通道）便于现场校验与运维。遥控命令（如亮灯、K1/K2继电器动作）支持Modbus标准指令，便于与上级控制系统配合。
6. 一次调频系统的理想“伴侣”
在新能源场站一次调频、惯量响应、快速调压系统中，高速测频装置作为频率感知前端，其性能直接决定了整个调频系统的响应速度与精度。现场实证表明：采用高速测频装置作为频率参考点，配合200ms执行周期的控制策略，可将频率越限事件发生率降低76%，调频贡献度提升至85%以上。装置还可按需集成防孤岛、故障解列、防逆流等保护功能，进一步简化系统架构，提升整体可靠性。
