出口坦桑尼亚35KV主变保护屏
来源：HZVOLT 时间：2026-04-08 12:22:18

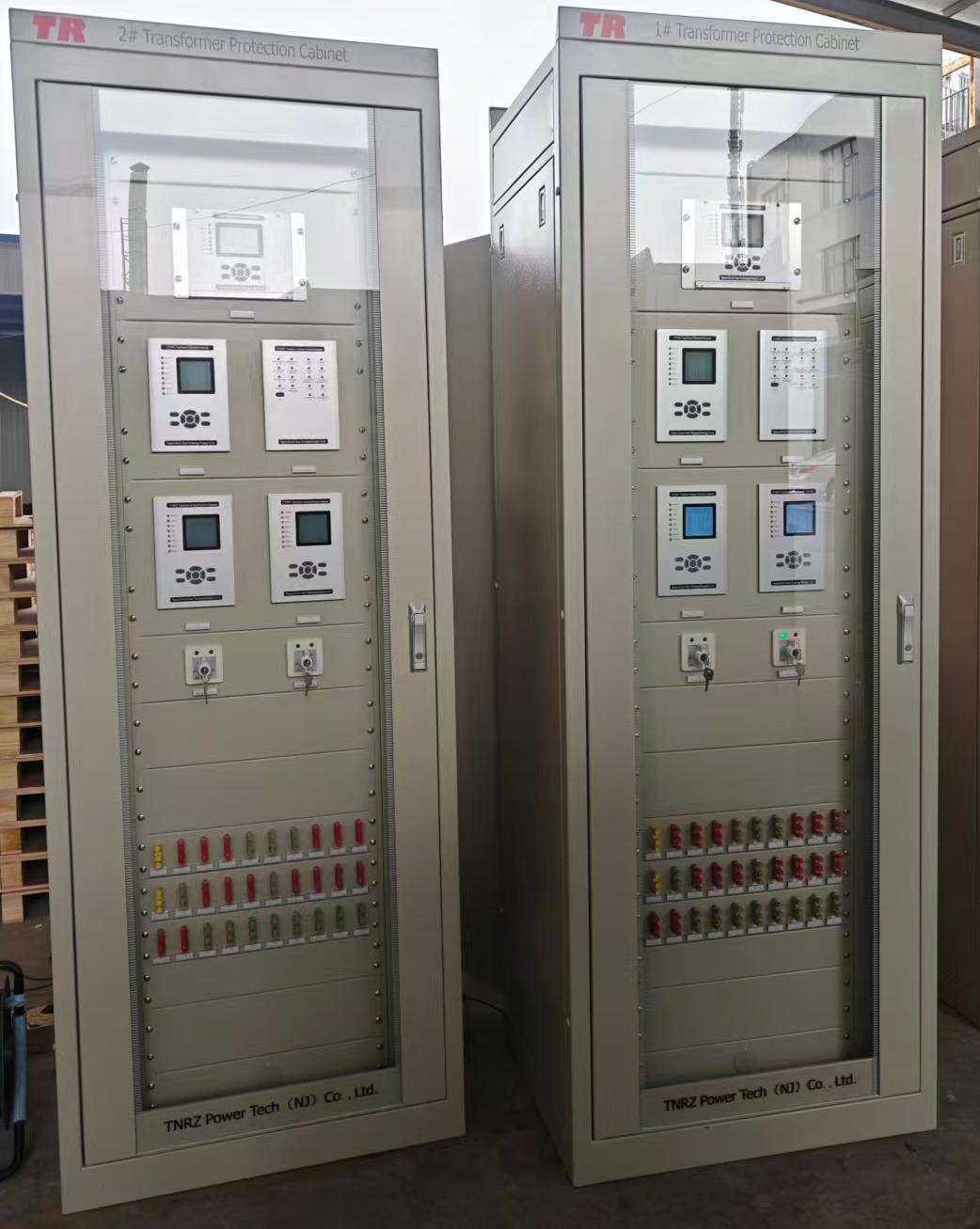

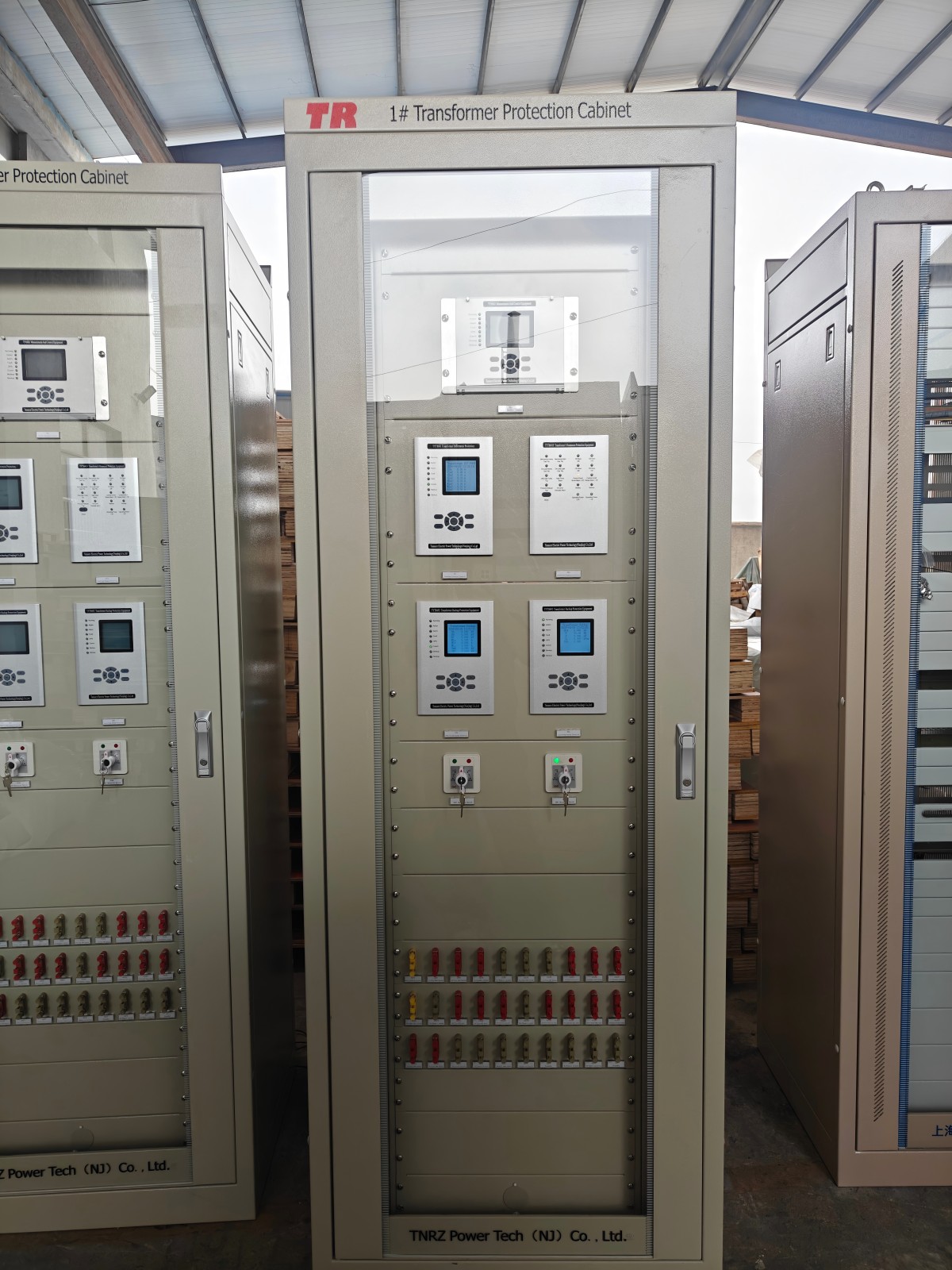

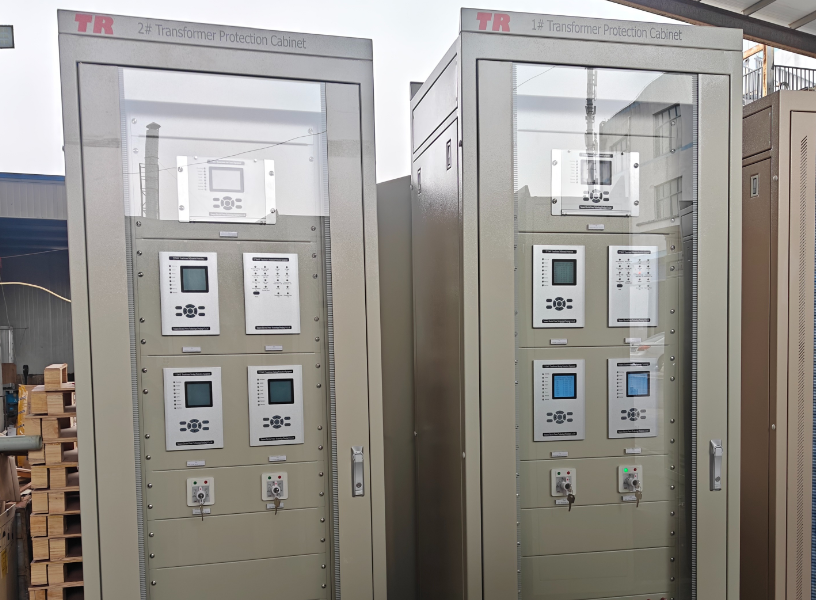

坦桑尼亚35KV主变保护屏项目
项目地点：坦桑尼亚
项目名称：坦桑尼亚35KV主变保护屏 × 2面
📋 项目概述
本项目为坦桑尼亚电力系统提供的35KV主变保护屏解决方案，采用2面标准屏柜配置，为核心变电站的主变压器提供全面、可靠、智能化的保护与监控功能。本方案严格遵循国际电工标准，结合坦桑尼亚当地电网特点，确保电力系统的安全稳定运行。
🏗️ 主要构成

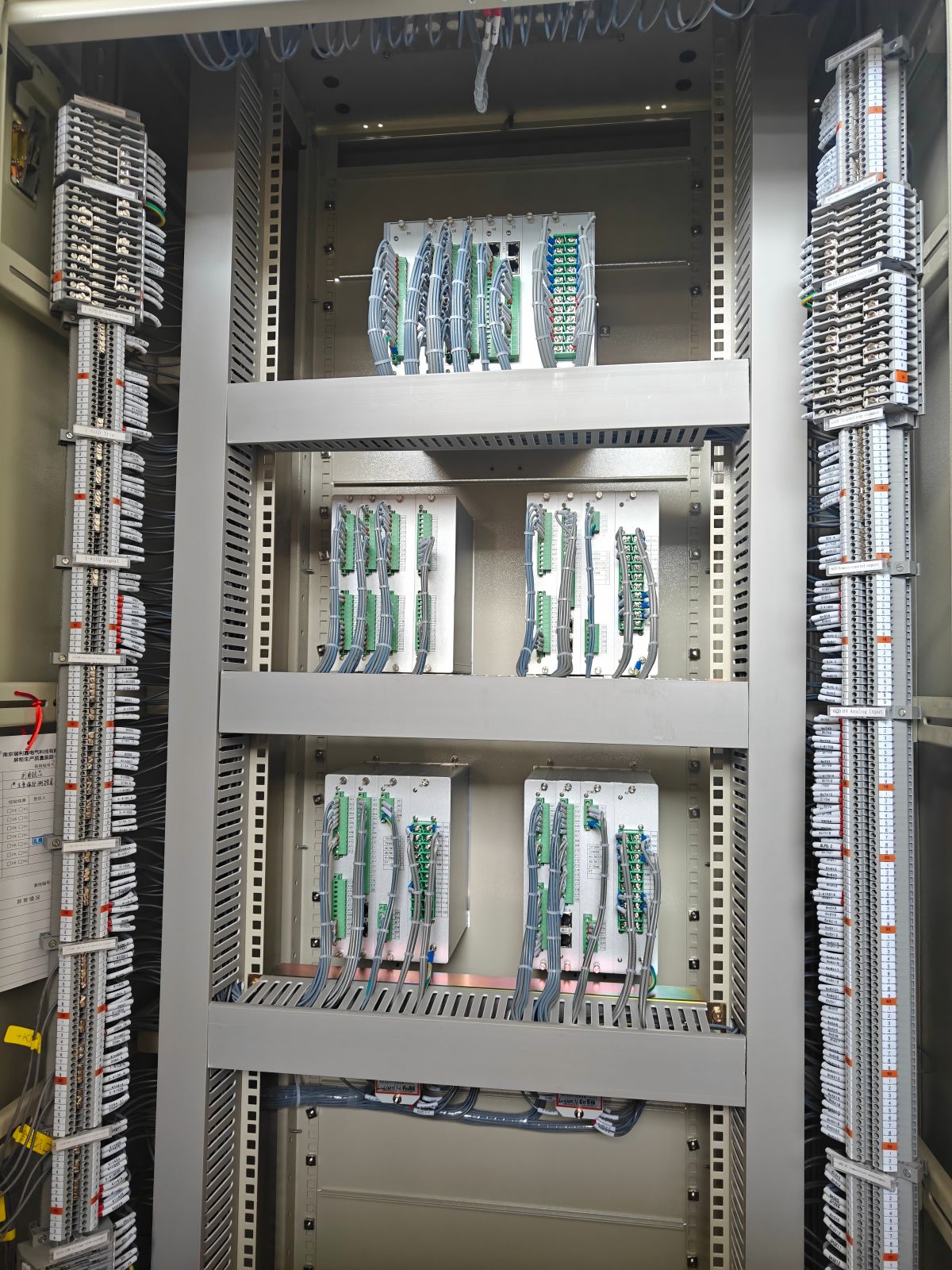

主变保护屏采用模块化设计，由以下核心装置及标准附件构成：
主变测控装置
实现变压器运行参数的实时监测、数据采集和远程控制功能，支持多种通信协议。
主变高后备保护装置
提供高压侧后备保护，包括过流、零序、过负荷等保护功能，作为主保护的后备。
主变低后备保护装置
提供低压侧后备保护，配置相应的过流、零序保护，确保变压器低压侧故障的可靠切除。
主变非电量保护装置
集成瓦斯、温度、压力释放、油位等非电气量保护，全面监测变压器本体状态。
主变差动保护装置
作为变压器主保护，快速识别内部故障，实现毫秒级故障切除，防止事故扩大。
屏柜规格：
国网标准柜体 2260×800×600mm
屏柜数量：
2面
附件配置：
包括端子排、熔断器、压板、指示灯、按钮、小母线等全套附件
⚡ 主要功能
主变保护屏是变电站中用于保护主变压器的核心设备，其主要功能包括：
故障快速切除
通过差动保护、瓦斯保护等装置，实时监测变压器内部及外部故障，如短路、匝间短路、绝缘击穿等，并在毫秒级时间内切断故障电流，防止设备损坏。
后备保护
配置过流保护、零序保护等，作为主保护的补充，应对外部线路故障或异常工况，确保系统稳定性。提供完整的保护层级，防止保护拒动。
非电量保护
集成温度、压力释放、油位监测等功能，当变压器因过热、漏油或机械损伤触发非电气量异常时，发出告警或跳闸指令，保护变压器本体安全。
数据采集与通信
实时采集电压、电流、功率、温度等参数，通过后台监控系统实现远程状态监测，并支持故障录波分析，为运维提供依据，支持多种标准通信协议。
保护动作时间：
差动保护 ≤ 30ms，后备保护根据整定值可调
通信接口：
RS485、以太网，支持IEC 61850、Modbus等协议
工作环境：
温度-10℃~+55℃，湿度≤95%，适应坦桑尼亚热带气候
✅ 技术特点
高可靠性
采用工业级元器件，通过严格的EMC测试，确保在恶劣电磁环境下稳定运行。关键保护采用冗余配置，提高系统可用性。
智能化运维
支持远程定值修改、故障录波调阅、在线监测等功能，配备完善的自诊断系统，降低运维难度和成本。
环境适应性
针对坦桑尼亚高温、高湿环境设计，采用宽温器件和防腐蚀处理，确保设备在热带气候下长期可靠运行。
易于维护
模块化设计，支持热插拔，前后接线方式，方便现场安装和维护。提供本地和远程操作界面。
© 2023 坦桑尼亚35KV主变保护屏项目 | 专业电力自动化解决方案
本方案符合IEC 61850、IEC 60255等国际标准，适用于35KV及以下电压等级变电站
