TY8661Q高压无扰动快速切换装置

一、高压无扰动快速切换装置的概述

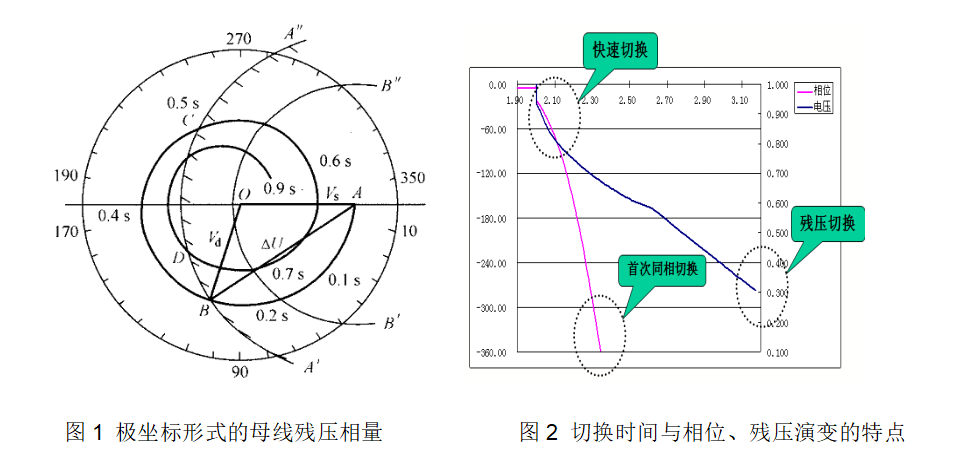

      高压无扰动快速切换装置是保障发电厂及重要工业用户供电连续性的关键安全自动装置。在厂用电系统中，大量高压电动机、变频器及控制设备对电源波动极为敏感，超过80-100ms的电压暂降即可导致成组电机停转，引发生产中断甚至设备损坏。传统备用电源自动投入（BZT）装置动作时间通常在0.5s以上，无法满足此类需求。本装置基于高性能多核处理器（DSP+MCU）和高速同步采样技术，实时跟踪母线残压与备用电源电压的矢量变化。其核心原理是在工作电源断开后，利用母线残压（由旋转电机反电动势维持）与备用电源电压之间的相位差从0°到180°再回到0°的周期性摆动过程，在满足安全条件的“时间窗口”内快速合上备用开关。装置遵循《DL/T 526-2013 备用电源自动投入装置技术条件》等标准，通过快速、同期捕捉、残压、长延时四重后备切换策略的有机配合，确保在任何故障情况下均能实现最优切换，将停电时间缩至最短，是构建高可靠性供电网络的核心设备。
二、高压无扰动快速切换装置的主要功能
1.  多模式切换策略
      快速切换：作为首选切换方式。在工作电源开关跳开后，装置立即检测备用电源与母线残压的压差ΔU、频差Δf、角差Δδ。若满足整定条件（如ΔU < 25%Un， Δf < 0.5Hz， Δδ < 20°），则在角差接近0°时立即发出合闸命令。其目标是实现“断电时间”仅等于备用开关的合闸时间（通常60-100ms），母线电压跌落最小。
      同期捕捉切换（首次同相切换）：当因故障导致频差较大，快速切换条件不满足时启动。装置实时计算残压与备用电压相角差的变化率（角速度ω）及角加速度α，并预测两者首次同相（Δδ=0°）的时刻。合闸命令的发出时刻 t_cmd 需提前断路器合闸时间 t_close，即 t_cmd = t_zero - t_close，确保开关主触头在相位重合瞬间闭合，实现平滑并网。
      残压切换：作为快速切换与同期捕捉的后备。当母线残压衰减至安全阈值（通常整定为20%-40%额定电压）时，装置无条件发出合闸命令。此阶段电动机转速已下降较多，但可避免在低电压下持续运行损坏设备。
      长延时切换：作为最终后备。当残压因故衰减缓慢，无法满足残压切换条件时，经一个固定的长延时（如2-5s）后强制合闸，确保切换最终能够执行。
2.  多类型启动与切换方式
      启动方式：
          ▪ 手动启动：由运行人员手动触发，用于正常倒闸操作。
          ▪ 保护启动：接收上级保护（如进线过流、差动保护）的跳闸接点，联动启动事故切换。
          ▪ 失压启动：母线电压低于低电压定值（如65%Un）并持续一定时间后自动启动。
          ▪ 开关误跳启动：检测到工作开关非正常跳闸（无保护动作）时启动。
      切换顺序：
          ▪ 串联切换：先跳工作开关，确认跳开后，再合备用开关。用于事故切换，防止电源并列。
          ▪ 并联切换：先合备用开关（需满足同期条件），两电源短时并列运行，再跳工作开关。仅用于手动切换。
          ▪ 同时切换：发出跳工作命令后，不等待其位置反馈，经一个极短延时（如10ms）即发合备用命令。断电时间介于串联与并联之间。
3.  智能闭锁与辅助功能
      闭锁逻辑：具备完善的闭锁机制，如：备用电源失压闭锁、PT断线闭锁、开关位置异常闭锁（如工作开关未合位）、外部保护闭锁（如母线保护动作）、装置自检故障闭锁等，防止误动。
      故障录波与事件记录：支持COMTRADE格式录波，记录切换全过程的三相电压、电流波形及开关量变位。SOE事件分辨率达1ms，可存储超过1000条动作记录。
      开关时间测量：自动测量并记录断路器的固有分闸、合闸时间，用于自适应调整合闸命令的提前量。

三、高压无扰动快速切换装置的工作原理
      高压无扰动快速切换装置是一个基于实时电气量监测、高速逻辑判断和精确时序控制的闭环控制系统。
1.  数据同步采集与矢量计算
      装置通过高精度电压互感器（PT）同步采集工作电源、备用电源及母线的三相电压 U̇_work、U̇_standby、U̇_bus。采用每周波64点以上的高速同步采样，通过全周波傅里叶算法（FFT）实时计算各电压的基波幅值 U、频率 f 和相位角 θ。关键计算量包括：备用电源与母线残压的压差 ΔU = U̇_standby - U̇_bus、频差 Δf = f_standby - f_bus、相角差 Δδ = θ_standby - θ_bus。同时，装置持续计算角差的变化率（角速度 ω = d(Δδ)/dt）以预测相位重合点。
2.  切换逻辑的并行判断与决策
      装置内部并行运行多个逻辑判断模块。当满足任一启动条件（如保护跳闸、母线低电压）时，切换逻辑被激活。决策流程遵循严格的优先级：
      第一步：尝试快速切换。判断当前 ΔU、Δf、Δδ 是否均在快速切换定值范围内，且 Δδ 正在减小趋近于0。若满足，立即发出合闸命令。
      第二步：若不满足快切，启动同期捕捉逻辑。持续计算 Δδ(t) 和 ω(t)。预测首次相位重合时间 t_zero，并根据测得的备用开关合闸时间 t_close，在 t_cmd = t_zero - t_close - t_margin（t_margin 为安全裕度）时刻发出合闸命令。
      第三步：若同期捕捉失败或闭锁，启动残压切换监视。持续比较 U̇_bus 与残压切换定值 U_res（如0.3Un）。当 |U̇_bus| ≤ U_res 时，发出合闸命令。
      第四步：长延时切换作为总后备。启动后开始计时，若达到长延时定值 T_long（如3s）仍未合闸，则强制发出合闸命令。
3.  出口控制与反馈验证
      CPU根据决策结果和预设的切换方式（串联/同时），驱动对应的出口继电器。在串联切换中，装置先发“跳工作”命令，并通过开关辅助接点或电流判据（I_work ≈ 0）确认工作开关已断开后，再执行合闸逻辑。在同时切换中，“跳工作”与“合备用”命令按预设延时顺序发出。整个过程中，装置实时监测各开关位置、备用电源电压状态，一旦出现异常（如备用失压、开关拒动）立即闭锁并告警。
四、高压无扰动快速切换装置的特点
1.  切换策略完备，自适应性强
      装置集快速、同期捕捉、残压、长延时四种模式于一体，形成无缝后备。其核心的同期捕捉算法能动态预测合闸点，适应不同衰减速度的母线残压。装置能自动识别系统运行方式（进线、母联、自适应），并根据实测的断路器时间自适应调整合闸命令提前量，确保合闸准确性。
2.  硬件平台可靠，响应速度快
      采用32位多核处理器架构（如DSP+ARM），DSP专用于高速数据采集与矢量计算，ARM负责逻辑判断与人机交互，保障在1-2个周波内完成故障判断与策略决策。硬件采用全密封抗振动结构，关键通道光电隔离，并通过GB/T 14598系列严酷等级（IV级）电磁兼容测试，适应电厂恶劣电磁环境。
3.  安全闭锁机制完善，防误动能力强
      内置十余种闭锁条件，涵盖电源异常、PT异常、开关异常、外部闭锁等多个维度。采用“启动+允许”的双重判断逻辑，任何环节异常均能可靠闭锁出口，并上送详细告警信息，极大降低了误动风险，符合电力系统“可靠性第一”的原则。
4.  运维智能化程度高，信息记录完整
      配备大尺寸液晶屏，可图形化显示电压矢量图、频差角差曲线。支持就地与远方修改定值、投退软压板。完整的故障录波与事件记录功能，为每次切换动作提供详尽的数据分析报告，便于事故追溯和运行策略优化。支持IEC 61850、Modbus TCP等标准协议，易于接入厂站监控系统。
5.  工程适用性广，配置灵活
      支持双进线、单母线分段、双母线等多种主接线方式。切换方式、启动条件、闭锁逻辑均可通过软件灵活配置，满足不同电厂、不同机组（如燃机启动要求）的个性化需求。装置既可分散安装于开关柜，也可集中组屏，方便设计、施工与维护。
