母线差动保护装置的基本原理

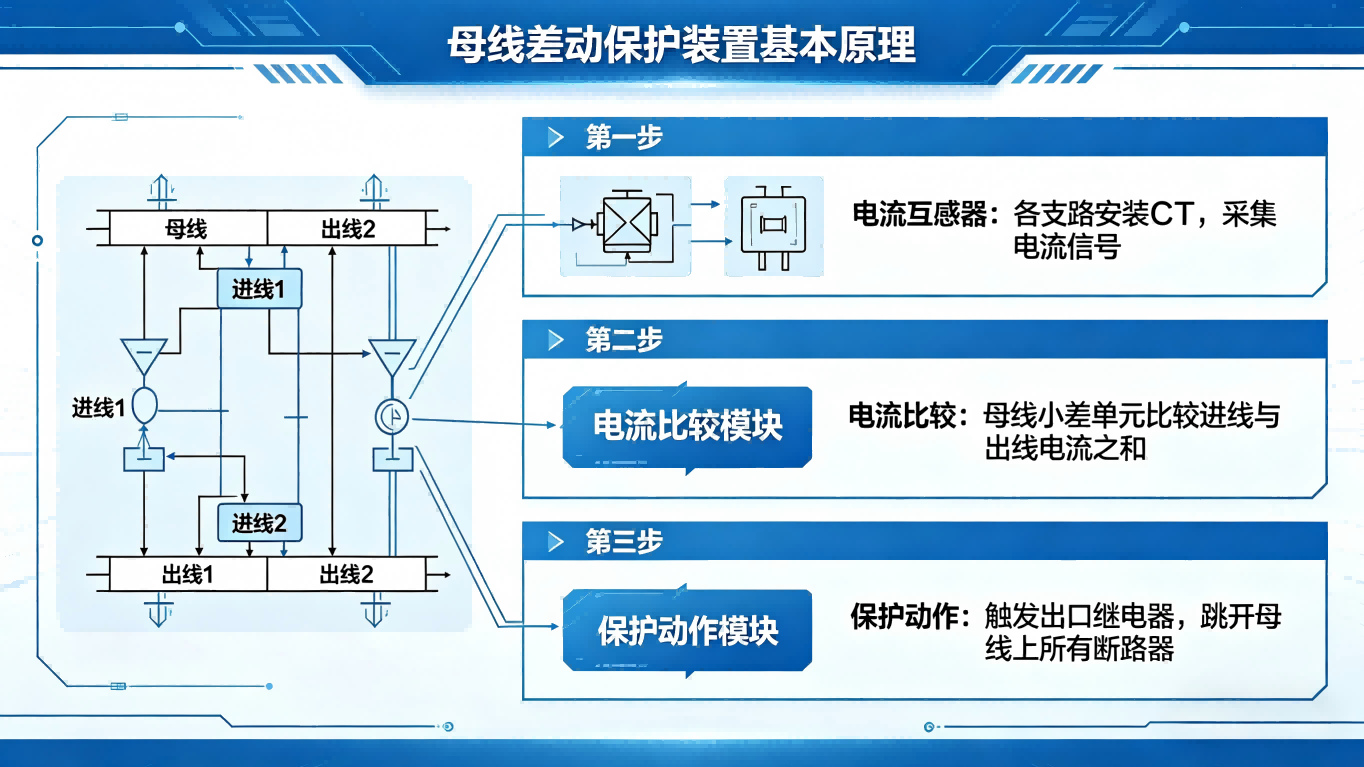

1、母线差动保护基本原理
     母线差动保护基本原理，用通俗的比喻，就是按照收、支平衡的原理进行判断和动作的。因为母线上只有进出线路，正常运行情况，进出电流的大小相等，相位相同。如果母线发生故障，这一平衡就会破坏。有的保护采用比较电流是否平衡，有的保护采用比较电流相位是否一致，有的二者兼有，一旦判别出母线故障，立即启动保护动作元件，跳开母线上的所有断路器。如果是双母线并列运行，有的保护会有选择地跳开母联开关和有故障母线的所有进出线路断路器，以缩小停电范围

2、什么是差动保护？为什么叫差动？这样有什么优点
     差动保护是变压器的主保护，是按循环电流原理装设的。主要用来保护双绕组或三绕组变压器绕组内部及其引出线上发生的各种相间短路故障，同时也可以用来保护变压器单相匝间短路故障。
     在绕组变压器的两侧均装设电流互感器，其二次侧按循环电流法接线，即如果两侧电流互感器的同级性端都朝向母线侧，则将同级性端子相连，并在两接线之间并联接入电流继电器。在继电器线圈中流过的电流是两侧电流互感器的二次电流只差，也就是说差动继电器是接在差动回路的。
     从理论上讲，正常运行及外部故障时，差动回路电流为零。实际上由于两侧电流互感器的特性不可能完全一致等原因，在正常运行和外部短路时，差动回路中仍有不平衡点流Iumb流过，此时流过继电器的电流IK为Ik=I1-12=Iumb
     要求不平衡点流应尽量的小，以确保继电器不会误动。当变压器内部发生相间短路故障时，在差动回路中由于I2改变了方向或等于零（无电源侧），这是流过继电器的电流为I1与I2之和，即Ik=I1+I2=Iumb
     能使继电器可靠动作。变压器差动保护的范围是构成变压器差动保护的电流互感器之间的电气设备、以及连接这些设备的导线。由于差动保护对保护区外故障不会动作，因此差动保护不需要与保护区外相邻元件保护在动作值和动作时限上相互配合，所以在区内故障时，可以瞬时动作。
3、为什么220KV高压线路保护用电压取母线TV不取线路TV
     事实上，两个电压都接入保护装置的，它们的作用各不相同母线电压，一般用来判别正方向故障和反方向故障，通过电流与电压之间的夹角来判别线路电压，一般用来重合闸的时候用，作为线路有压无压的判据现在220kV线路保护比较常用的就是一套光纤电流差动以及一套高频距离保护也有采用两套光纤电流，两套高频的比较少了
