光纤差动保护装置按基尔霍夫电流定律工作，比较线路两侧电流之和，区内故障时动作、区外故障时可靠不动。原理不复杂，但光纤差动保护定值怎么算，很多刚接触整定的人心里没底：启动值取多大、制动系数取多少、电容电流要不要补偿，每一项都直接关系到保护会不会误动或者拒动。下面以一条110kV线路为例，把整个计算过程讲清楚。

打开装置定值单，光纤差动保护部分主要就是这几项：差动启动值、比率制动特性（拐点电流加制动系数）、差动速断定值，再加上TA断线是否闭锁差动、电容电流是否投补偿的控制字。装置型号不同，表述略有差异，比如有的厂家把启动值叫差流门槛，把比率段分成两段斜率，但内容是一回事。

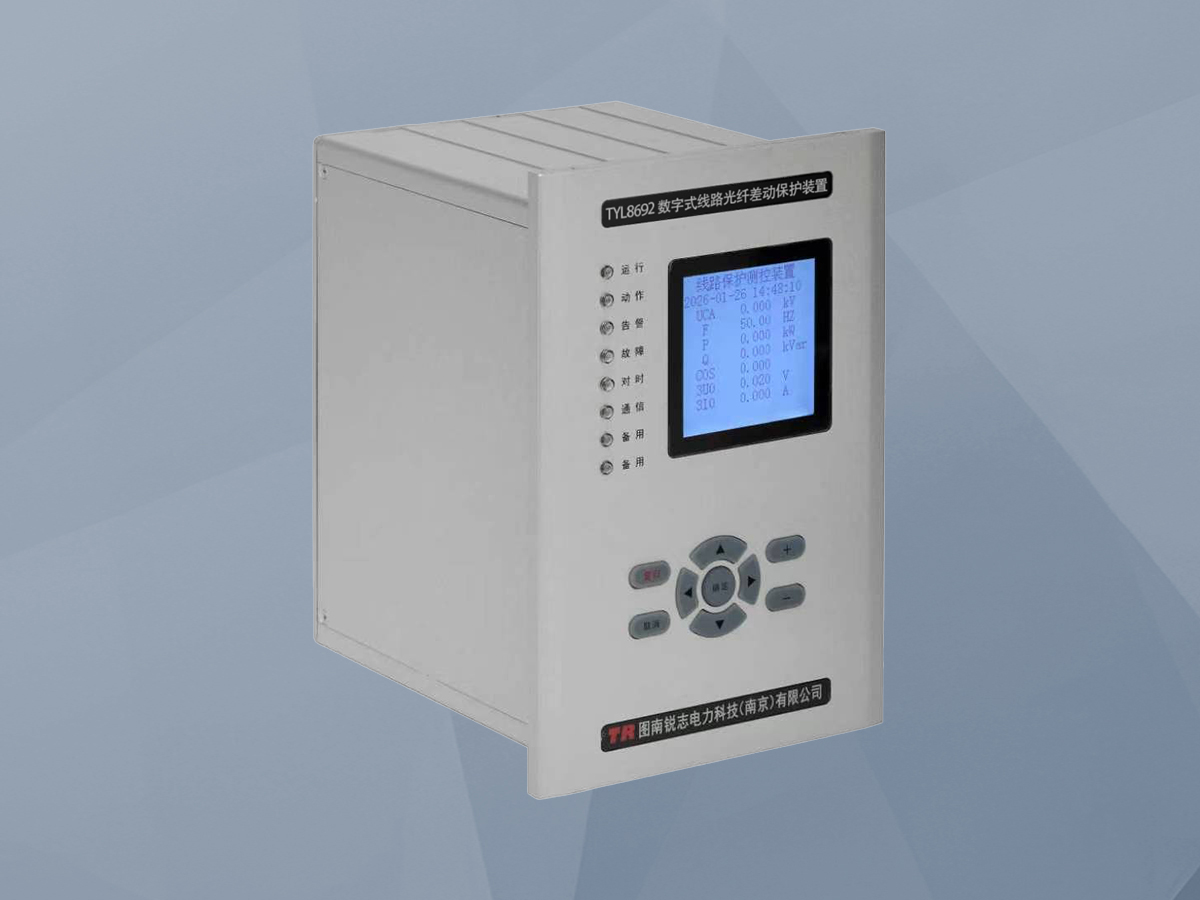

我公司TYL8692等线路保护测控装置的光纤差动功能，定值结构也基本按这个框架配置，整定时按以下顺序逐项计算即可。

差动启动值是保护动作的门槛，取值的出发点只有一个：躲过正常运行和区外故障时的不平衡差流。不平衡差流的来源主要是两侧TA的比差与角差、装置采样误差，以及线路电容电流。工程上普遍按躲最大负荷电流下的不平衡量考虑，常规架空线路一般取0.3倍额定电流左右，短线路、有电容电流补偿的可以取到0.1~0.2倍。

拿一条110kV、15km的架空线路来说，CT变比600/5，二次额定电流In为5A。启动值取0.3In即1.5A，折算到一次侧180A。只要线路最大负荷电流不超过400A左右（二次3.3A），这个门槛既能躲开负荷不平衡差流，又留足了动作裕度。

需要注意一点：如果定值单没投TA断线闭锁差动，启动值还要按躲过断线时的差流来校核，此时一侧TA二次回路断开，差流等于该侧负荷电流，启动值应不低于最大负荷电流，否则断线瞬间可能误动。多数项目会把TA断线闭锁控制字投入，只闭锁比率差动段，差动速断段不闭锁，这是常规做法。

启动值解决低电流区的不平衡问题，区外短路时的大不平衡电流就靠比率制动特性来躲。制动电流一般取两侧电流之和的一半，动作量与制动量的比值超过斜率才动作。这样做的好处是区外故障电流越大、制动量越大，保护越不容易误动。

典型取值：第一拐点电流取1.0倍In，第一段制动系数取0.5，对应TA按10%误差曲线运行时可能出现的最大误差组合；第二段制动系数取0.6~0.7，用来应付TA轻度饱和的场景。还是上面那条110kV线路，第一拐点5A、斜率0.5，第二拐点15A（3In）之后斜率0.7，这套参数在绝大多数常规线路上直接可用。

线路电容电流会持续流入差动回路，线路越长、电缆占比越高，这个问题越明显。110kV常规架空线路每公里电容电流大约0.06A，15km架空线不到1A，折算到二次不到0.01A，对1.5A的启动值来说可以忽略。但同样是110kV，电缆线路每公里电容电流能到几安培，一段几公里的电缆进线就可能产生几十安的一次电容电流，这时候必须在装置里投入电容电流补偿，否则轻载或区外故障时差流抬得很高，误动风险很大。

整定时先按线路参数估算电容电流：短架空线路可以直接不考虑；电缆线路或者长度超过几十公里的架空线，计算电容电流超过启动值的三分之一时，建议投入补偿功能。补偿方式以半补偿（固定补偿50%电容电流）应用较多，长线路建议采用基于线路参数的实时补偿。

差动速断不经比率制动判据，差流超过定值直接跳闸，用来保证区内大故障的快速切除。整定原则是躲过区外故障最大短路电流下的暂态不平衡差流，一般取3~8倍额定电流。算例线路取6In即30A，区外最大三相短路按CT传变，暂态差流不会触及这个水平，而区内近端故障短路电流远大于此值，速断能可靠动作。

线路末端接有变压器的情况要多想一步：差动速断要躲过变压器励磁涌流和区外变压器低压侧故障穿过来的短路电流，必要时把速断定值抬高或者改由其他段落配合。

定值算完不能直接填单，还要做灵敏度校验。校验点选系统最小运行方式下线路末端两相金属性短路，要求短路产生的差流至少是启动值的2倍以上（规程要求不低于1.5，重要线路按2控制）。算例中，假设最小方式下末端两相短路电流折算到二次为29A，是启动值1.5A的19倍，灵敏度远远满足。反过来，如果线路很长、系统容量小，末端短路电流只有两三倍启动值，就要重新权衡启动值取小一点，或者确认电容电流补偿到位。

• 两侧CT变比不一致时，装置补偿系数没按实际变比折算，差流长期偏移；
• 通道延时设置不对，两侧采样不同步，带负荷测量时差流虚高；
• TA断线闭锁逻辑没弄清，把速断段也闭锁了，近端大故障反而要等后备动作；
• 电缆线路漏投电容电流补偿，区外扰动时差动误动。

这些问题靠整定计算解决不了，得靠定值单审核和投产试验把关。整定、审核、试验三个环节都过一遍，一套光纤差动定值才算真正立得住。

以上以110kV线路为例说明了计算思路，35kV与110kV线路整定逻辑相同，具体参数按工程实际调整。如需了解我公司TYL8692光纤电流差动保护装置的功能配置、定值范围或获取整定计算支持，欢迎联系我公司技术团队，我们将为您提供针对性的继电保护解决方案。
