主变空投为什么差动保护会动作？涌流识别、差动速断与二次谐波定值疑问解答

主变空投时主变差动保护动作，是运维和调试人员问得最多的一类问题。新建站投产、检修后送电、备用主变切换，只要合闸，装置就有动作的可能。下面按现场被问到的顺序，把原因、判据、定值和处理步骤逐条说清楚。

一、空投合闸就跳闸，装置是不是坏了

先给结论：绝大多数情况不是装置坏了，是励磁涌流被当成了故障电流。变压器合闸瞬间铁芯饱和，励磁电流急剧上升，这个电流只从合闸侧流入，差动保护两侧一减就得到一个很大的差流，幅值可以达到额定电流的 6 到 8 倍，远超差动启动值，装置动作是正常反应。

判断装置是否正常，看三条。动作报告里差流幅值与涌流特征是否吻合；三相是否同时动作或者只动一相，涌流通常三相幅值差异大，故障电流三相相对均衡；动作时间是否落在合闸后的第一个到第三个周波内。三条都对上，基本可以排除装置故障。

真正需要警惕的是另一种情况：合闸时主变内部确实有故障。差动动作、瓦斯也动作、油温上升，这时候涌流解释不通，要按内部故障处理，不能反复强送。

看动作报告有个细节：报告里通常同时给出各侧电流、差流、制动电流和二次谐波含量。很多人只看差流幅值就下结论，其实制动电流同样重要。空投时差流大，制动电流也大，比率差动能动作说明差流已经超过了制动特性曲线允许的范围，这个数值对判断整定是否偏松很有参考价值。

动作报告里还有一项常被忽略：动作时间戳。涌流引起的动作一定发生在合闸命令后 100ms 以内，如果动作时间离合闸超过半秒，基本可以排除涌流，往故障或者二次回路问题上查。

二、怎么从录波上确认是涌流而不是故障

录波是最直接的证据，看四个量。差流里的二次谐波含量，涌流在 15% 到 40% 之间，个别能到 60%；波形是否偏于时间轴一侧，正负半波不对称是涌流的典型特征；是否存在间断角，涌流每周期有一段接近零的区间；差流是否随时间衰减，涌流几个周波到几十个周波就明显下降。

故障电流的表现正好相反。波形对称、没有间断角、二次谐波含量通常在 5% 以下、幅值稳定不衰减，伴随母线电压跌落、其他保护启动。把差流录波和母线电压录波叠在一起看，判断会更快。

有一种情况会混淆判断：和应涌流。同一母线上运行的主变，在另一台主变合闸时被感应出涌流，表现为运行中的主变差流缓慢上升、持续几秒才回落，二次谐波含量只有 10% 左右。这类录波看起来像故障又不完全像，要结合合闸操作的时间点判断，孤立的差流上升且没有电压跌落，基本就是和应涌流。

录波文件的采样率决定谐波分析的可信度。每周波 24 点的录波能算到 11 次谐波，用来分析二次谐波够用；每周波 80 点以上的故障录波器数据更适合做波形细节比对。装置自身的动作报告只给谐波含量数值，不给原始波形，要拿原始波形还得从故障录波器或者保护信息子站调。三侧差动与两侧差动在差流计算上的差别，变压器三侧差动与两侧差动保护的区别这篇讲得比较细，判读差流前先确认装置属于哪种接线方式。

录波的时间轴要与断路器辅助触点对齐，把合闸位置接点变位那一刻当起点，看差流出现的时间和它差多少，这个差值最能说明问题

三、二次谐波制动定值调大就行吗

能把定值调大解决一部分问题，但要看调到多少、代价是什么。二次谐波制动比从 0.15 提到 0.20，多数空投误动可以消掉；提到 0.25 抗涌流更稳，区内故障的灵敏度会明显下降。调之前先确认一件事：这台主变的涌流二次谐波含量到底是多少。没有实测数据就往上抬，等于用灵敏度换安稳。

调整的边界条件是区内故障校验。按最小运行方式下单相接地短路电流计算差动灵敏度，灵敏系数不低于 2。如果抬高制动比之后灵敏度掉到 1.5 以下，换一种做法：保持制动比不变，改为提高差动启动值，或者启用波形对称性判据，用波形识别替代纯谐波制动。

制动方式也在调整范围内。按相闭锁改或门闭锁，抗涌流能力会提升，代价是区内故障时非故障相谐波可能拖住故障相。这个改动要跟装置厂家确认版本支持，不能只看说明书上的菜单项。差动保护整定的计算方法，光纤差动保护定值计算与制动系数整定这篇有完整算例，可以照着复核一遍。

改定值前把定值单和装置内的定值逐项打印出来对一遍。不同厂家对同一个功能的叫法不一样，有的写「二次谐波制动系数」，有的写「谐波制动比」，还有的把它做成百分比，0.15 和 15 是两个完全不同的量级。定值区切换也要确认，改的是当前运行区还是备用区，改完是否做了区切换，这两步漏一步等于没改。

有的现场把二次谐波制动直接退出，靠波形对称判据运行。这种做法在涌流谐波含量特别低的变压器上有人用，风险是波形判据对 CT 饱和同样敏感，区外故障时可能误动。退压板之前先确认装置有没有独立的波形识别功能，没有就别退。

四、差动速断定值要不要跟着抬

差动速断的动作判据只看差流幅值，不看谐波，空投涌流幅值超过速断定值就会直接跳闸，中间没有制动环节。所以速断定值必须躲过这台主变的最大涌流，常规取 6 到 8 倍额定电流。

定值不够高会误动，定得太高会拒动。有些项目为了彻底躲开涌流把速断定到 10 倍额定电流，区内严重故障时差流达不到这个值，速断不动作，只能等比率差动带延时切除，主变承受故障的时间从几十毫秒变成几百毫秒。这个代价比空投误动大得多。

判断速断定值是否合适，用两次录波对比：空投涌流的最大瞬时值，与区内故障时的最小差流。两者之间要留出裕度，定值落在中间偏上的位置。如果两个数据交叉了，说明这台主变的容量与系统阻抗配置本身有问题，要回到选型上重新看。

速断定值还有一个容易忽略的配合关系：与上级保护的时限配合。差动速断是瞬动的，上级线路保护的Ⅰ段也是瞬动的，两者保护范围在母线附近有重叠。主变速断定得过高，区内故障靠比率差动带延时动作，上级保护可能先跳，扩大停电范围。这个配合在 110kV 终端站里尤其要算一遍。

速断定值不是孤立的一项。它和比率差动的第二拐点、CT 的暂态误差一起，共同决定区外故障时的安全性。三项里改动任何一项，另外两项都要复核。

五、反复空投都动作，按什么顺序处理

现场遇到反复空投动作，按下面的顺序走，不要一上来就改定值。第一步，调录波确认动作性质，是涌流还是故障；第二步，核对装置内 CT 变比、平衡系数与定值单是否一致；第三步，检查二次回路，重点是 CT 端子接触与一点接地；第四步，复核二次谐波制动比与差动速断定值；第五步，改完定值做一次空投试验验证。

第二步最容易被跳过，实际出问题的比例不低。改造项目换过 CT 但没重算平衡系数，正常运行就有差流，空投时叠上涌流，动作值看起来刚刚好，现场都在怀疑定值，其实问题在变比。

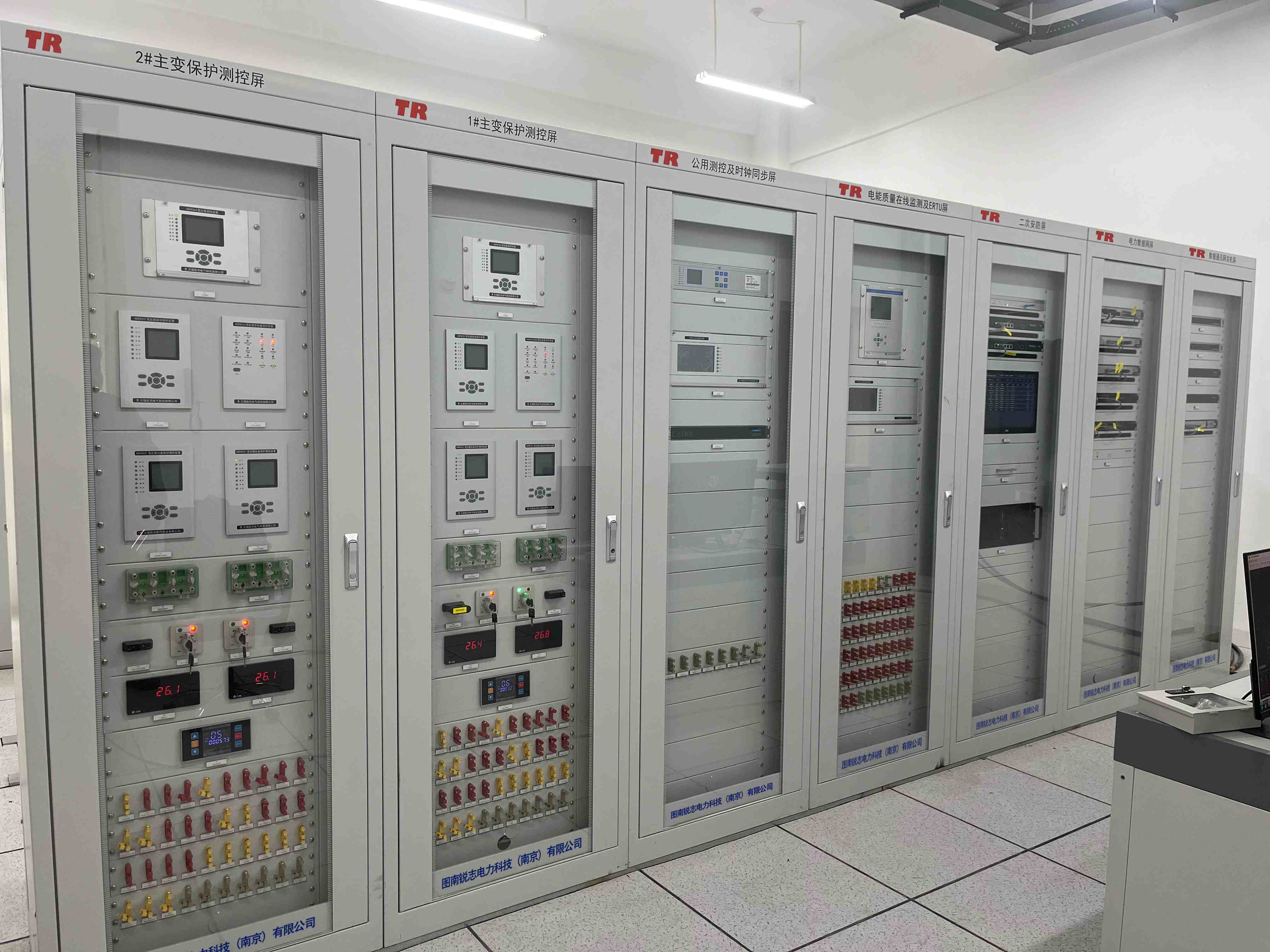

还有一种情形需要提醒：多次空投都动作，每次都是同一相。单相固定动作更像是这一相的 CT 或者二次回路有问题，三相随机的动作更符合涌流特征。这个规律对缩小排查范围很有用。屏柜侧的端子排定义与二次回路走向，继电保护测控屏的图纸说明里有对照，现场可以直接核。

每次处理都留一份记录，写清动作时间、合闸操作、差流与二次谐波含量、处理措施和改后定值。这类记录攒到三五次，就能看出这台主变涌流的真实水平，下一次整定不用再从零开始猜。同一变电站几台主变之间也可以横向比对，如果只有一台反复动作，问题多半在这台的二次回路或者 CT 上，不是共性整定。

改完定值不要当天就销项。连续观察三次空投，每次都导出录波比对，确认动作行为稳定、区内故障灵敏度复核通过，再把这次处理归档。

把上面几条串起来看，空投动作这件事的关键在于先分清性质再动定值。录波能说清是涌流还是故障，定值单能说清整定口径，两者对上之后，剩下的就是按顺序核对回路与变比。具体整定值仍以装置说明书与整定计算书为准。
