一、高压开关柜频繁跳闸，先从哪几处查

现场经常碰到的问题就是开关柜跳闸以后，查了半天找不到原因，复位送电没几天又跳。高压开关柜跳闸这件事，按统计下来的原因分布，真正由装置硬件损坏引起的不到两成，多数出在二次回路、定值配合和外部干扰上。排查的时候按顺序走，比东摸西摸效率高得多。

高压开关柜继电保护的整定和配置在低压侧使用场景里还有几个易错点，下面按现场常见问题逐条展开。

第一步看动作报告。现在的保护测控装置都会记录动作时间、动作元件和故障电流电压，先读报告能直接区分是保护正确动作还是装置误动。如果是差动保护动作，重点看差流和制动电流的比值；如果是过流动作，看故障电流是不是真的大于定值。

第二步区分一次故障和二次干扰。一次故障有明确特征：故障录波里电流电压波形完整，故障前后有明显的突变过程。二次干扰的特征是动作报告的时序不合理，比如瞬时出现一个大电流然后立刻消失，或者多个间隔同时动作。

第三步查外部回路。跳闸线圈回路绝缘、辅助接点接触、端子排是否松动、二次电缆屏蔽层接地情况，这些是现场最常出问题的地方，也是高压开关柜继电保护消缺耗时最多的一环。我处理过一个案例，开关柜运行中周期性跳闸，查了两周才找到根因，是电缆沟里二次电缆的屏蔽层两端都接地了，形成环流，干扰信号串进了跳闸回路，屏蔽层改为单端接地以后再没出过。

第四步看定值。定值单是不是最新的、和调度下发的是否一致、装置里实际运行的定值组别对不对。这一步经常被跳过，高压开关柜继电保护因为定值不一致引起的误动并不少见。整定值的计算方法和边界条件可以参考光纤差动保护定值计算的做法，把定值来源和校核过程留档。再看柜内触头接触状态、断路器机构的机械特性、内部是否有放电痕迹，这些要停电检查。走完前四步还没定位到原因，再安排停电查柜内更划算，避免盲目停电。

二、保护定值与上下级配合，怎么避免越级跳闸

越级跳闸是开关柜保护里最典型的问题，上一级断路器动作，把整段母线都停了，实际故障只在本级柜内。这种事故的影响面比本级跳闸大得多，处理起来也更麻烦，因为要停一片。高压开关柜继电保护整定的第一件事就是把级差拉开。

配合原则是逐级递增。上下级过流保护的电流定值之间留1.2到1.5倍级差，时间级差取0.3到0.5秒，这是基本要求。实际整定时要注意两点：一是变压器或电抗器附近的短路电流倍数变化大，不能只看首端短路电流；二是速断保护要校核最小运行方式下是否有保护范围，速断没有范围等于白装。

零序保护在开关柜系统里容易被忽略。低压侧中性点接地方式决定了零序保护的配置，直接接地、经小电阻接地和不接地三种方式下的零序电流特征完全不同。不接地系统里发生单相接地，故障电流主要是电容电流，可能只有几安培，弧光保护装置和零序保护在这里要配合着判断，单靠一个元件容易漏判。

高压开关柜继电保护整定还要留意负荷特性的影响。含有大量电动机或者变频设备的负荷，启动时会有较大的冲击电流和较长的持续时间，如果过流定值按常规变压器负荷取值，可能出现启动过程中的误动。这类负载建议单独校核启动电流曲线，必要时采用反时限过流特性。

定值管理本身也是问题来源。柜内装置的定值在调试后要固化并留存记录，每次检修后恢复送电前要核对定值组别。有条件的项目建议在综自系统里设定值比对告警，装置定值与后台下发值不一致时上告警，不用等人工发现。

三、电流互感器和二次回路，为什么是误动的重灾区

开关柜内的空间紧凑，电流互感器往往装在断路器下端或者柜后夹层，安装质量不容易保证，这是二次回路成为误动重灾区的物理原因。

电流互感器方面

保护用CT的准确级应为5P或10P，测量用CT是0.2或0.5级，两者不能混用。现场见过把测量CT二次绕组接到保护装置上的，保护用绕组的饱和特性不满足要求，区外故障时严重饱和，差动保护直接误动。

CT二次不允许开路。开关柜检修时拆接二次线，如果CT二次绕组处于开路状态而一次侧带电，二次侧会产生高压、危及人身和设备安全。检修规程里要求先短接二次端子再拆线，这一条在现场经常被简化操作。

二次回路方面

接线端子的质量影响很大。开关柜内空间小，端子排密度高，如果用了质量一般的端子，运行几年以后接触电阻增大，高压开关柜继电保护的采样值就会偏差。这类问题在轻载时看不出来，重载或者故障电流大时误差被放大，动作行为就不对了。

接地是另一个重点。CT二次回路有且只能有一点接地，这一点通常在保护屏侧。柜内再接地一次就形成两点接地，故障时地电位差会引入额外的电流量。二次电缆屏蔽层同样只允许单端接地。

开关柜现场的电磁环境比敞开式变电站恶劣，母线排和电缆都在同一个狭小空间里。测控装置的开关量输入建议采用带光电隔离的输入回路，模拟量输入做好滤波。信号回路与跳闸回路分开敷设，实在分不开的走不同的电缆槽盒，交叉处按直角处理。

四、开关柜弧光保护和测温监测要不要装

这个问题在项目上争论挺多，我的看法是要看柜体结构和运行经验，不是所有柜子都必须装。

弧光保护的价值在于动作速度快。开关柜内部发生弧光短路时，柜内压力在很短时间内上升，柜体承受能力有限，靠过流保护的后备段切除太慢。电弧光保护系统靠弧光传感器加电流判据双重确认，动作时间可以做到毫秒级，能把伤害控制在柜体可承受范围内。高压室母线段、进出线柜集中、运行年限较长的场合，加装弧光保护的收益比较明确。

测温监测则偏向预防性。开关柜内触头、母排搭接处的温度是接触状态的直接反映，温度缓慢上升往往是接触电阻增大的早期信号。测温方式主要有无线无源测温和光纤测温两类，无线方式安装方便，光纤方式抗干扰更好，具体选哪种看柜内空间和运行环境。

高压开关柜继电保护的数据要能上传到后台并形成趋势曲线。只装传感器不回传到监控，等于装了不看，起不到预防作用。电气安全辅助控制系统这类平台的作用就是把这些分散的温度、弧光、环境数据统一收上来做趋势分析。

至于要不要装，判断标准可以简化成两条：柜体是封闭式开关柜且有较长运行年限，优先考虑加弧光保护；负荷电流较大、接头多、曾经出现过发热缺陷的柜子，优先加测温。两条都满足的，建议一起配。

五、智能开关柜改造，加装哪些装置才有效

这几年开关柜智能化改造的项目多了，业主的需求大致是三个方向：看得见、测得到、能远控。落到设备上，就是加装智能化的保护测控装置和状态监测单元。

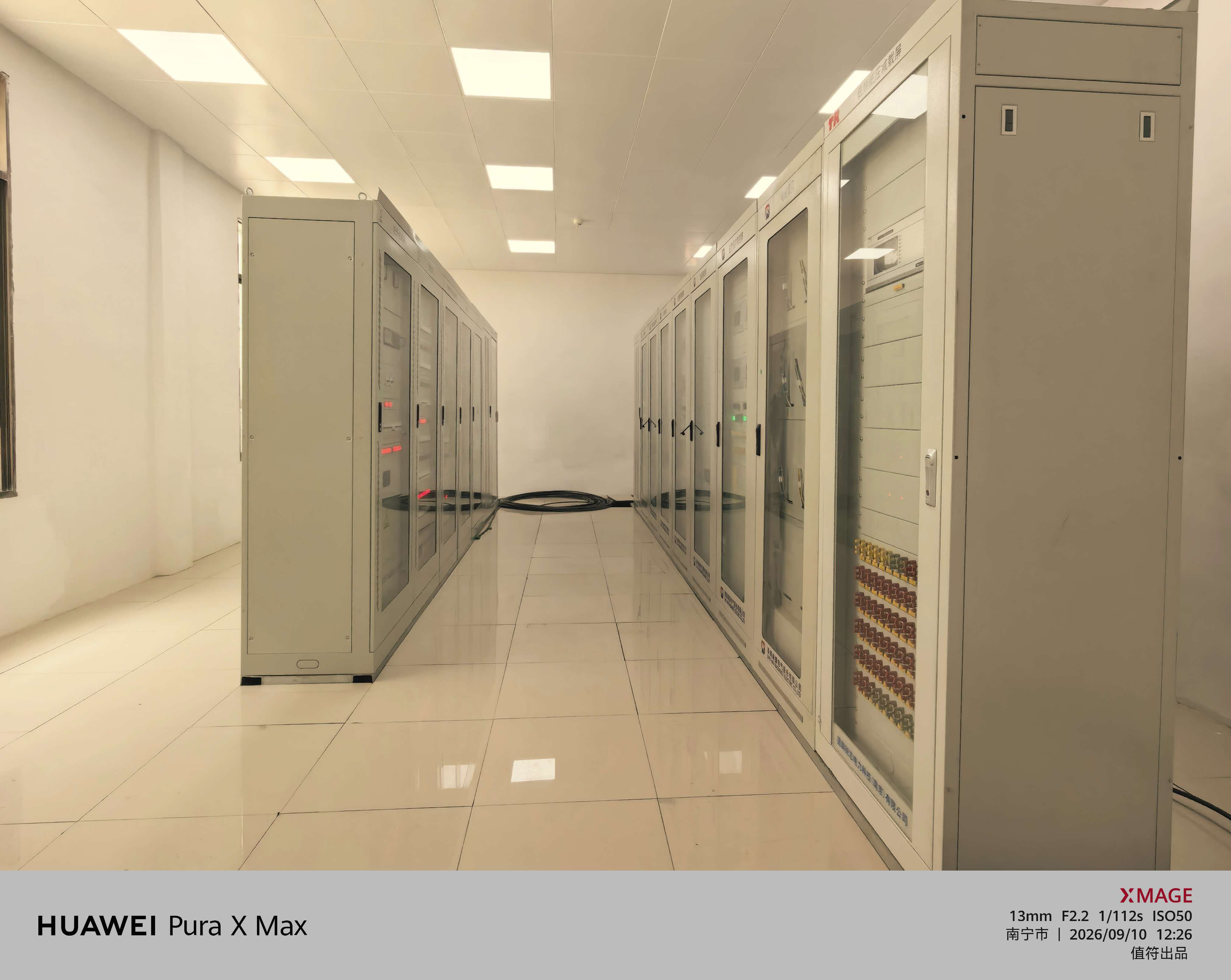

改造的第一步是把原有的电磁型或早期的微机保护更换为带通信功能的保护测控装置。高压开关柜继电保护的装置这一层换代最直接，继电保护测控装置现在普遍支持IEC 61850或者104规约，改造后可以直接接入站内监控，过去只能就地读数的量现在能全部上传。继电保护测控屏在改造项目里常见到，把装置统一装屏、统一配线，比在原柜内零星加装规范。

第二步是补状态监测。测温、局放、机械特性这几项里，测温的投入产出比最高，局放检测需要专业判读，机械特性监测一般在重要回路才做。改造时要评估柜内是否有安装传感器的空间，很多老柜子内部空间紧张，加装前要现场实测。

第三步是把数据打通。原来各套装置各自上传，后台看到的是分散的点，改造后建议按统一的通信架构组织，站内用双星型以太网，与调度之间走电力监控系统二次安防通道，调度通讯设备按双通道配置。

改造项目的工期安排有个经验：单柜改造的停电窗口通常只有几个小时，装置更换、二次接线、定值下发、传动试验要在一个窗口内做完。前期准备必须做足，装置预调试、线号预打印、定值预先固化都要在停电之前完成。我公司做过的一些改造项目，是把装置在厂内预调好、线束按柜型预制好，现场只做安装和核对，这样单个窗口时间能压到最短。

高压开关柜继电保护的问题，多数时候不是装置不够好，而是回路、定值和管理没做到位。遇到具体柜型的配置疑问，可以联系我公司技术团队，电话/微信同号，把柜型、一次接线和现有装置型号发过来，我们帮着一起看。
