微机保护测控装置通信中断怎么查？规约配置与现场调试常见疑问解答

一、通信中断先分等级，别上来就换设备

变电站里报通信中断，最常见的反应是把装置换掉，但实际换完装置问题还在的情况不少。微机保护测控装置通信中断按影响范围可以分三个等级，先定级再动手，效率差很多。

单台装置离线，影响的是就地监视，保护功能不受影响，可以按计划处理。一个间隔的多台装置同时离线，基本能确定问题在共用的通信路径上，比如共用的交换机端口、共用的光缆或共用的规约网关。全站装置大面积离线，问题通常在站控层的通信管理机、交换机或者调度通道上。

现场经常碰到一种情况：后台画面上显示一片灰，但到现场看装置面板，运行灯正常、通信灯也在闪。这种多半不是装置问题，而是站控层某个环节断了。先看装置的通信指示灯状态，再看交换机的链路指示灯，两头对一遍，五分钟就能把范围缩到一段。

我处理过一个220kV变电站的案例，连续几天出现某几台继电保护测控装置间歇性离线，每次几十秒自动恢复。换过装置、换过光模块都没用。后来抓交换机日志才定位到，那几台装置的通信线走的是同一根多模光纤的不同芯，施工时一根芯的熔接点做得不好，环境温度变化引起附加损耗波动，正好卡在接收灵敏度边缘。重做熔接以后彻底解决。

这个案例说明一件事：间歇性中断比彻底中断更难查，也更容易被误判成装置质量问题。排查的时候不要急着换设备，先把时间规律、涉及范围、环境因素这几项记下来。

二、物理层怎么查：从光纤、网线到接口电平

通信问题里有相当一部分出在物理层，而且物理层的问题用软件手段查不出来，必须上工具。微机保护测控装置通信中断如果定位到了链路层，按下面的顺序走。

光纤链路

光纤查三样：光功率、熔接质量、清洁度。光功率要用光功率计实测，接收侧的光功率必须落在模块的接收灵敏度范围之内，高于过载点也会通信异常。这一条容易被忽略，现场查通信只想到光太弱，其实光太强同样不通。

光纤接头清洁是现场的老问题。端面有灰尘或者油污，光功率能掉好几个dB。检修后重新插拔的光纤一定要先清洁再插，这个动作花不了几秒钟，能省掉很多返工。

网线链路

站内监控网多用五类或六类屏蔽双绞线。查网线要看连通性、线序、屏蔽层接地。用测线仪测通断只能证明四对线都通，证明不了串扰和衰减是否合格，长距离链路建议用网线测试仪测实际参数。

接口电平与接地

RS-485这类串行接口对接口电平和接地很敏感。共模电压超出收发器允许范围，通信就会时好时坏。现场常见的原因是各设备地电位不一致，或者屏蔽层两端接地形成环流。做法一般是加装隔离型转换器，屏蔽层改为单端接地。

微机保护测控装置通信中断如果集中在雷雨季节或者大负荷时段出现，多半和接地、干扰有关，而不是设备本身。查这一类问题要结合时间规律看，电力监控系统二次安防屏所在屏柜的等电位连接是否可靠，柜内接地铜排有没有断开，这些基础项检查一遍往往就能找到线索。

三、规约与点表对不上，是调试最费时间的环节

物理层通了，通信还是不正常，问题就转到规约层。这一层的排查比物理层更费时间，因为涉及的双方都要改配置，改完还要重新验证。多数查了几天没结论的微机保护测控装置通信中断，最后都落在这一层。

规约参数对不上的表现有规律可循。完全收不到数据是链路层没建起来，重点看波特率、IP地址、端口号、从站地址这几项。能收到数据但数值不对，是点表映射的问题，重点看寄存器地址、数据类型、字节序。能收到数据但频繁断链，是超时和重试参数设置不当，或者主站轮询周期太短。

字节序是现场最容易踩的坑。同一个量，不同厂家对高低字节的排列约定不一样，取值可能相差很大。调试时建议先挑一个有明确物理意义的量做对照，比如用实际测到的电压值去核对，比对着点表逐个验证快得多。电力调度通讯设备和装置两侧的参数都要按同一份点表来配，两边各自按经验配是行不通的。

点表版本管理这件事值得单独强调。一个项目的点表往往改过好几版，设计一版、调试中改一版、调度又提了要求再改一版。如果现场用的是第三版点表，而装置里烧的是第二版，怎么查都是错位。建议每版点表都留存版本号和生效日期，现场核对前先确认双方手里的是不是同一版。

微机保护测控装置通信中断里有一类特殊的：装置本身通信正常，但通过规约网关接入后台后，部分点不刷新。这种问题多半出在网关的点表映射上，网关侧的配置核对比装置侧更花时间。调试阶段建议把网关的映射关系做成表格留存，后期消缺能直接查。

四、通信管理机和交换机相关的几个隐蔽问题

通信管理机是站控层的关键节点，很多通信问题最终都指向它，但它本身又不好查，因为它涉及多个通道同时工作。

端口数量超配是比较隐蔽的问题。通信管理机的串口或网口标称支持的数量是理论值，实际运行时要留出冗余。把所有通道都插满，处理器负载长期偏高，表现就是随机性丢包和响应变慢，测试环境里测不出来，现场运行几个月才暴露。我公司配置电力调度通讯设备时的经验是按实际通道数的百分之七十留余量，不把端口用满。

交换机的几个问题也值得说。一是环网配置，环网协议启用后如果某台交换机的优先级配置冲突，可能出现环路，整个网络瘫痪。二是组播泛滥，视频数据或者站内广播没有做抑制，把带宽吃满。三是交换机工作温度，户外柜或者没有空调的高压室，夏季柜内温度可能超过交换机的工作上限，表现为白天断、夜里好。

电源也是常被忽略的一项。通信管理机和交换机的电源如果和继电保护装置共用一路直流，保护动作或者直流系统波动时会引起通信重启。规范做法是通信设备单独从直流系统引一路带独立空开的电源，继电保护测控屏内的通信设备供电建议按这个原则设计。

这类问题排查的通用方法是分段隔离。把疑似故障的设备从网络中摘出来单独组一个小网测试，如果小网里通信正常，问题就在原网络的路径或者负载上；如果小网里也不正常，问题在设备本身。这个办法简单但有效，比在复杂网络里猜要快。

五、怎样把通信可靠性做进日常运维

通信中断没办法完全避免，能做到的是让中断发生得少、发现得早、恢复得快。下面几条是我们在交付和运维支持里反复用到的做法，目的都是让微机保护测控装置通信中断的影响尽量小。

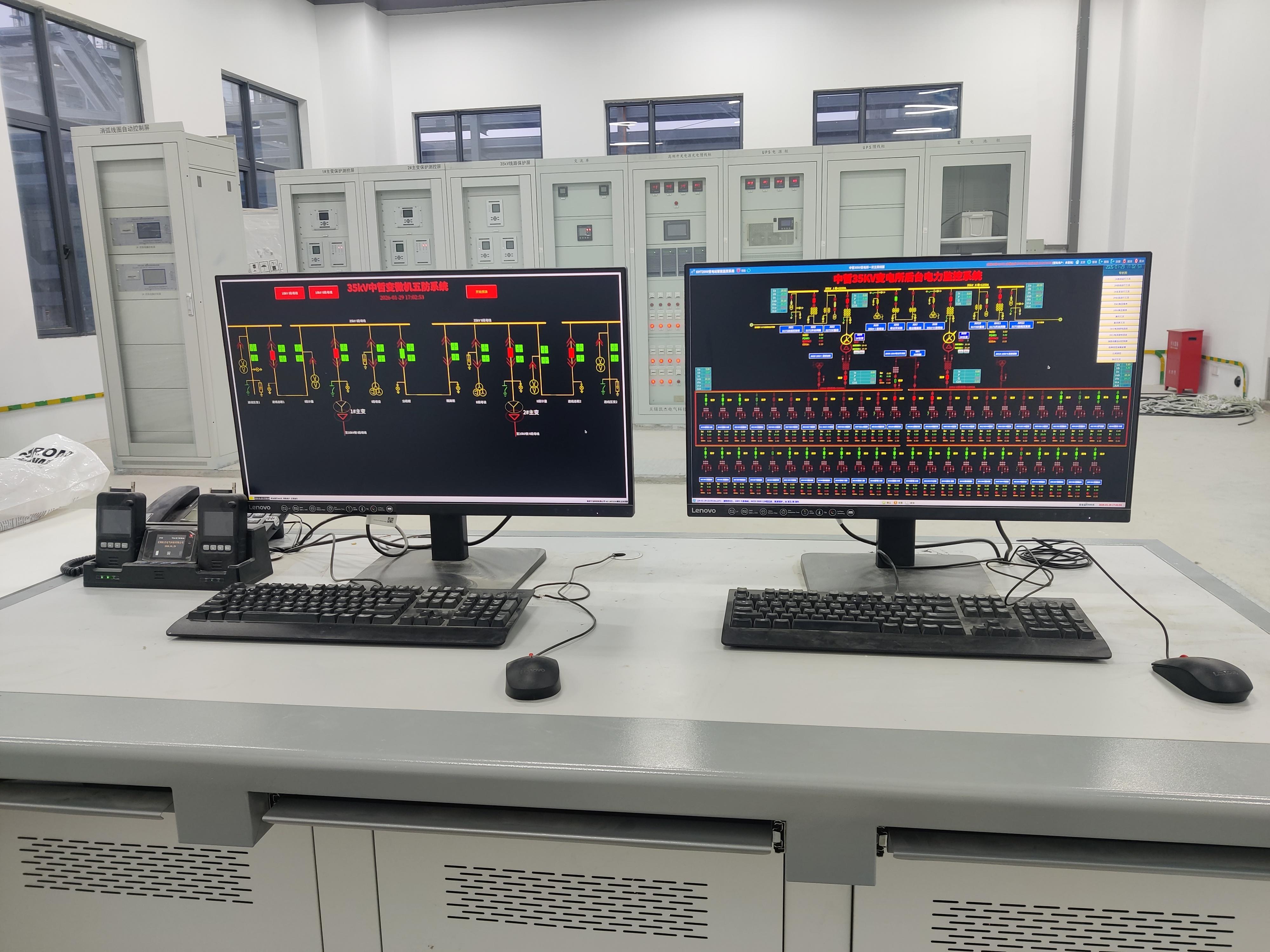

监测这一层，建议在后台设置全站装置的在线状态巡视图，把每台装置的通信状态、最后通信时间做成一张表，异常的直接标出来。比等运维人员从画面上逐个找效率高很多。有条件的可以在站端加一层电气安全辅助控制系统，把通信状态和设备环境数据一起收，出现异常时能同时看到环境侧的变化。

台账这一层，把全站的通信链路画成一张拓扑图，标清每一段用的是哪种介质、哪个端口、哪对纤芯，光缆的熔接点位置也要标记。出问题的时候照着图查，不用现场翻箱倒柜。我公司给用户做交付的时候，这张图会随竣工资料一起给，后续扩容改造也用得上。

备件这一层，光模块、交换机、通信管理机的备用件要按型号备齐。光模块的型号规格多，不同波长和距离的模块不能混用，备件型号一定要和现场一致。现场见过用错模块导致链路时断时续的，换对以后问题立刻消失。

预防性检查按季度做一次比较合适。检查内容是光纤端面清洁、光功率复测、交换机风扇和散热、直流电源纹波、接地连接。这些都是成本很低但收益明显的项目。

微机保护测控装置通信中断这件事，八成以上的根因落在物理链路、规约配置和接地这三处，真正装置硬件故障的比例并不高。遇到反复查不出来的通信问题，可以把拓扑图、装置型号、规约类型和故障时间规律发给我公司技术团队，电话/微信同号，我们帮你一起定位。
