主变有载调压怎么调？调压原理、分接开关控制与并列运行反措要点

一、有载调压和停电调压差在哪

变电站里调电压有两种办法，一种是无载调压，必须把主变停电、放电、做好安全措施之后才能上手拧分接开关；另一种是有载调压，主变带着负荷照常运行，分接开关在油箱里自己换档。有载调压的价值就体现在这里，它让电压调节变成了一件可以在运行中随时做的事。

无载调压的分接开关结构简单、造价低，档位数一般只有三到五个，装在变压器高压侧的中部，运行中完全不能动。有载调压的分接开关档位数通常在正负八档或者正负九档，部分规格做到十七档以上，调压范围能做到额定电压的正负百分之十甚至更宽，动作可以在带负荷状态下完成。

实际项目中遇到过一个差别很典型的例子。同一座工业园区内的两座 35kV 站，一座是纺织厂自用站，负荷昼夜比接近一比一，配的是无载调压主变，一年也就换季时停一次电调档，运行两年没出过电压投诉。另一座是数据中心配套站，白天和夜间的负荷差三倍以上，母线电压跟着来回跑，用无载调压根本跟不上，最后改成有载调压才把电压稳在合格范围。

选哪种调压方式，看的是电压波动的幅度和频次，不是看设备贵不贵。负荷波动大、供电质量要求高的场合，有载调压是必需配置，硬省下来的设备费最后会变成用户的投诉。

有载调压的动作最终要靠调压控制器发令，与站内的公用测控屏采集的母线电压量配合使用。电压量取自母线电压互感器，调压控制器判断越限后给分接开关发升档或降档命令，这个闭环里任何一个环节出问题，表现出来的都是「电压调不上去」。

二、分接开关怎么在不断电的情况下换档

有载调压装置能在带负荷状态下换档，核心在于它用了过渡电阻（也叫限流电阻）做桥接。换档过程中开关会短暂地跨接在两个相邻分接之间，如果没有过渡电阻，跨接瞬间两个分接之间的匝数差会被短路，环流大到足以烧毁触头。过渡电阻串进回路之后，跨接电流被限制在开关能承受的范围内。

一个完整的换档动作按时间顺序分几步：选择开关先动作，把动触头从当前分接预选到目标分接的静触头上，此时电流仍然走原来的回路；随后切换开关快速动作，在几十毫秒内完成从原分接到目标分接的过渡，中间经由过渡电阻短暂桥接；切换结束后过渡电阻退出，动触头稳定停在新的分接上。整个过程用户侧感觉不到断电。

这个过程的快慢由切换开关的弹簧储能机构决定，不是靠电机慢慢推的。电机只负责给弹簧储能和驱动选择开关移动，真正带电切换的动作用弹簧瞬时释放完成。所以现场判断切换开关状态时，听声音比看电机转不转更直接，正常切换是一声干脆的响，拖泥带水或者连续多次响声都说明机构有问题。

按调压方式分，有载调压还分正反调和粗细调两类。正反调的结构简单、档位少，一般用于调压范围要求不宽的场合；粗细调多一组粗调绕组，能覆盖更宽的调压范围，但切换开关需要切换的电流更大、结构更复杂。选型时要根据调压范围与主变容量匹配，不要只看档位数。

与主变本体保护配套的主变非电量保护一样，有载调压部分也有自己的保护配置，重瓦斯、压力释放、油温这些非电量信号会闭锁调压动作，这部分逻辑的整定要与调压控制器一起考虑，不能各自独立设值。

三、调压定值怎么整：死区、延时与限位

有载调压装置的动作准则是把母线电压维持在设定值附近的一个区间内，电压高出上限就降档，低于下限就升档。这个区间叫做死区（也叫电压死区或者动作区），死区设得太窄，电压稍有波动装置就动作，分接开关一天要动几十次；设得太宽，电压已经明显偏离了还不动作，调压等于没调。

常见做法是把死区设为额定电压的正负百分之一到百分之一点五，动作延时设在十秒到三十秒之间。延时的作用是躲过系统瞬时电压波动，比如大负荷电机启动时的短时压降、邻近线路故障时的电压跌落，这些扰动会在几秒内恢复，如果装置立刻响应就会白白多动作一次。

整定里最容易忽略的是与站内其他调压装置的配合。如果上级变电站的主变也在有载调压，本站的动作要与上级错开时间，否则会出现上级刚升档、本站跟着降档的来回摆。同一个电压等级的多个站同时调压时，越靠近电源端的动作延时越长，让末端先调，这个顺序不能反过来。

限位整定也是常被漏掉的一项。分接开关的机械档位有限，装置必须设置电气限位，到达最高档或最低档时闭锁继续动作，防止把开关顶死。电气限位定值在调试时要逐档实测，确认实际动作档位与限位设定一致。

下面这张表把主要参数的整定范围与现场常见错误梳理一下，实际数值还要按变压器铭牌和系统条件核算。

整定的最后一步是把参数下装到调压控制器后做一次实际验证：手动改变母线电压模拟量，观察装置是否按设定死区与延时动作，动作方向是否正确，限位是否到位。这一步花的时间不多，能挡掉大部分投运后才会暴露的问题。

四、两台主变并列运行，档位怎么跟

两台主变并列运行的变电站，有载调压必须解决档位跟踪问题。两台主变的变比如果相差一档，二次电压差大约在百分之一点二五到百分之二点五之间，这个差值会在两台主变之间形成环流。环流本身占用的容量不大，但会让两台主变的负荷分配不均匀，同时抬高油温。

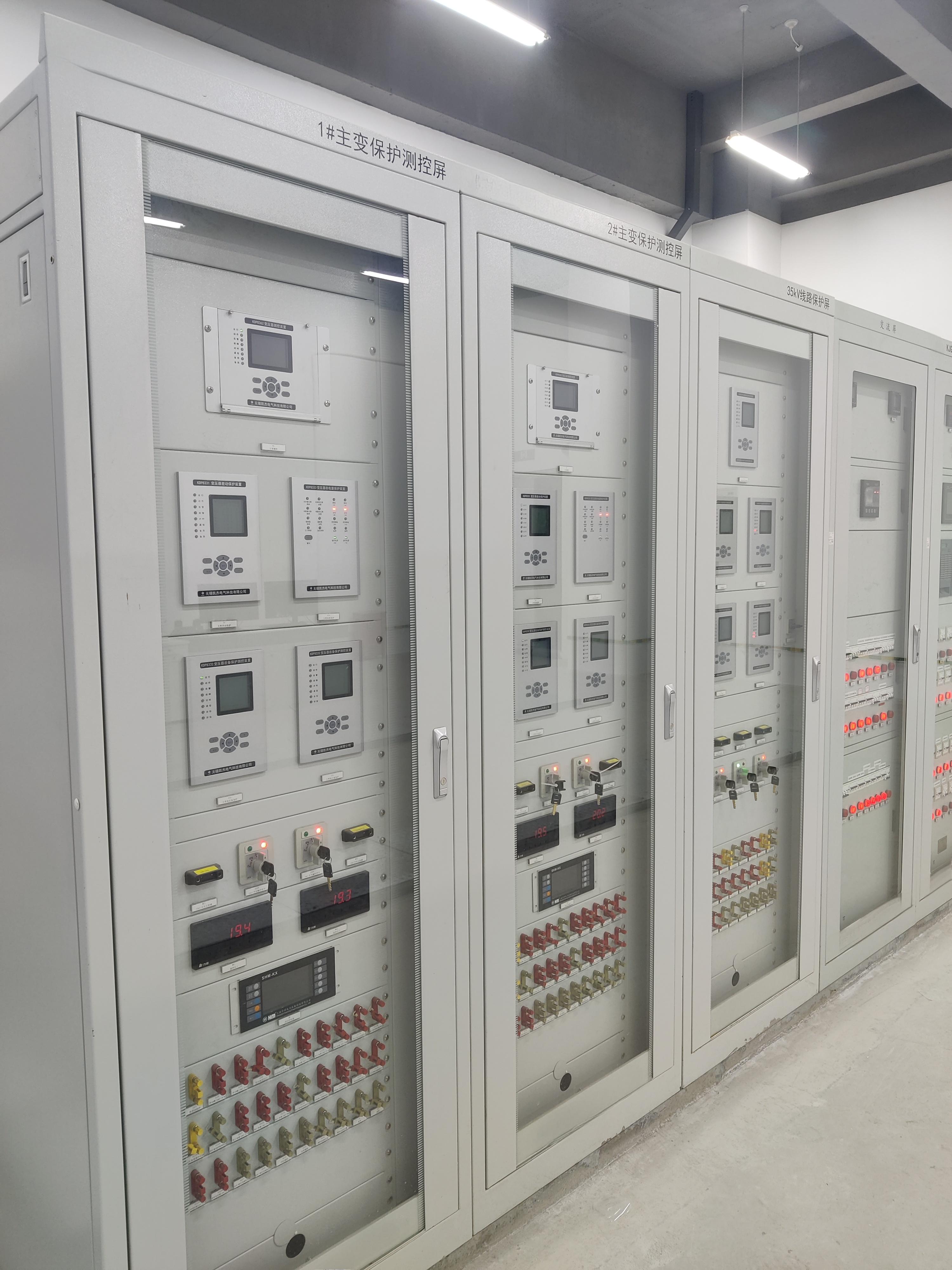

解决的办法是让两台主变的调压控制器之间通信，实现档位同步。一台主变动作之后，另一台跟着动作到相同的档位，始终保持变比一致。这个功能在订货时要明确提出，通信方式和接口协议与主变保护测控装置一起确定。没有同步功能的两台主变，运维人员必须每班抄一次档位，靠人工核对维持一致，一旦抄漏或者抄错，环流就会一直存在。

并列运行还有一条反措要求容易被忽略：两台主变的调压装置不能同时对同一个电压越限做出相反方向的动作。如果两台主变各接一个电压互感器，两处电压本来就有差异，电压处于死区边缘的时候，很可能出现一台升档、一台降档的情况，档位差越拉越大。解决办法是两台主变从同一处取电压量，或者由其中一台作为主机统一发令。

分列运行的变电站不存在这个问题，两台主变各自带自己的负荷，档位不需要一致。运行方式一旦从分列切换成并列，档位同步功能必须立即投入；切换成并列之前先核对当前档位差是否为零，这个操作顺序写进运行规程。

主变并列运行的档位同步与母联保护装置的分段逻辑存在配合关系。母联开关的合位状态是有载调压从分列模式切到并列模式的判据之一，调试时要把母联位置信号正确接入调压控制器，否则运行方式变了调压逻辑还是按老模式走。

五、不动作或乱动作，现场怎么查

有载调压的故障现象集中在两类：该动的时候不动，不该动的时候乱动。按下面的顺序排查，多数问题能在现场定位，不必等厂家来人。

先看电压采样本身对不对。调压控制器拿到的电压如果本身就是错的，后面的判断全部无效。用万用表在电压输入端子实测，与后台显示的电压值对比，偏差超过百分之一就要查电压互感器二次回路和变比设置。电压回路断线时装置可能读到零值或者异常值，表现为持续升档或持续降档。

再查闭锁回路有没有误闭锁。调压闭锁的来源通常有几路：非电量保护动作信号、就地远方切换、手动闭锁按钮、限位接点。这几路是串接还是并接、常开还是常闭，各站设计不同，必须对着实际图纸查。我在现场碰到过闭锁回路按常闭设计但实际接了常开接点的情况，结果装置一直处于闭锁状态，电压怎么调都没反应。

然后核对调压电源。分接开关的驱动电机需要独立的交流或直流电源，电源容量不足、回路压降过大都会造成电机启动困难。实测办法是在电机动作瞬间测量电源端电压，跌落超过允许范围说明电源回路有问题。储能过程需要的时间比正常值长很多，多半也是电源或机构磨损的问题。

最后才怀疑分接开关本体。本体问题的典型表现是切换时有异响、动作报告显示切换超时、油中气体分析出现异常增长。这几项确认了再安排停电检查，不要一有有载调压异常就先动分接开关本体，那样既费人工又容易引入新问题。

乱动的排查思路反过来，先看电压死区和延时是不是设得太激进，再看是否有外部信号干扰，最后检查调压控制器的抗干扰措施，包括信号线与动力线是否分开走线、屏蔽层是否单端接地。这些在继电保护测控屏的屏内配线阶段就应该做到位，事后整改要动全屏的走线。

有载调压的问题，表面上都表现在「电压没调好」，实际原因分散在采样、整定、闭锁回路、并列同步、分接开关本体几个层面。按采样、闭锁、电源、本体这个顺序逐层排查，能把大部分故障在现场定位。我公司长期配套主变保护测控装置、有载调压控制回路与二次屏柜设备，涉及调压整定、并列运行档位同步或者调压回路设计的问题，联系我公司技术团队，可以安排工程师一起过一遍逻辑。
