继电保护装置动作后不好查？保护动作报告解读与事故追忆排查要点

一、动作报告里到底有什么，先看哪几项

线路跳了，调度打电话问什么原因，现场值班员第一句话常常是「保护动作了，具体哪一段不确定」。继电保护装置的动作报告里其实写得很清楚，问题出在没有按顺序读。一份完整的动作报告包含四类信息：动作时间、动作元件、故障测距和开入开出变位记录。现场排查按这个顺序看，五分钟能定性。

动作时间精确到毫秒，是判断保护配合是否正确的基准。同一故障下，主保护应该在40毫秒以内动作出口，近后备在300～500毫秒之间，远后备更长。如果报告上主保护的动作时间接近后备保护的量级，说明主保护可能拒动或者启动元件有问题，这时候不能简单认为「跳了就是对的」。动作元件一栏会列出启动的判据，比如接地距离I段、零序过流II段，这一栏决定故障性质是接地还是相间、是本线还是相邻线路。

故障测距给出的是从装置安装处算起的公里数，与实际故障点核对是查找故障位置最直接的手段。我公司在继电保护测控装置的现场服务中经常碰到测距偏差两三公里还坚持按测距去找的情况，线路有分支、互感器变比换过、线路参数录入不全，都会让测距偏，测距只能当参考，不能当结论。开入开出变位记录说明跳闸出口、重合闸出口、闭锁信号这些有没有按预期动作，保护动作与开关实际位置不符时，这一栏是唯一能对上的证据。

读到这一步，一份动作报告的基本结论已经出来了：什么时候动的、哪个元件动的、估计在哪儿、出口有没有出去。剩下的是把原因坐实，这就需要跳出继电保护装置自身的界面，去找波形和跨装置的数据。

二、动作报告与事故追忆的分工不要混

实际项目中遇到最多的一类困惑，是把动作报告和事故追忆当成一回事。两者在装置里是两个独立的功能，服务的对象也不同。

动作报告是保护动作之后的结论性记录，内容精简，只记动作元件、动作时间、测距和变位，容量小、保存条数多，一般能存上百条。它回答的是「保护做了什么」。事故追忆记录的是动作前后一段时窗内的采样与开入量，通常取故障前若干周波到故障后若干周波，数据量大，保存条数少，一般几十条。它回答的是「故障过程中发生了什么」。

为什么这个区分重要，因为排查方向完全不同。如果怀疑保护误动，需要看事故追忆里的电流电压波形，确认故障量是否真实存在、是否达到定值。如果只是要确认保护有没有正确动作，看动作报告就够了。现场经常碰到的情况是手里只有动作报告，却想用它判断定值是否合理，这是做不到的。

另一类需要区分的是保护动作与故障录波。录波装置独立于保护装置，走的是自己的启动判据，采样率更高、通道更多，可以记录故障录波屏配置的完整通道组。当继电保护装置的动作报告与录波装置记录的波形不一致时，先查两套装置的时钟是否同步，对时不准会让时间轴整体偏移，波形看着就像两个故障。

把两个功能的边界弄清楚，取报告的时候就不会只盯着一个界面。继电保护装置的现场调试阶段，我公司习惯把动作报告、事故追忆、录波三条取数据路径走通一遍，写进调试记录，真出了事故不用现学。

三、继电保护装置现场取报告的三种姿势

取报告的方式决定了能不能在最短时间内拿到完整数据。目前现场能用的有三种路径，各自的适用场景不一样。

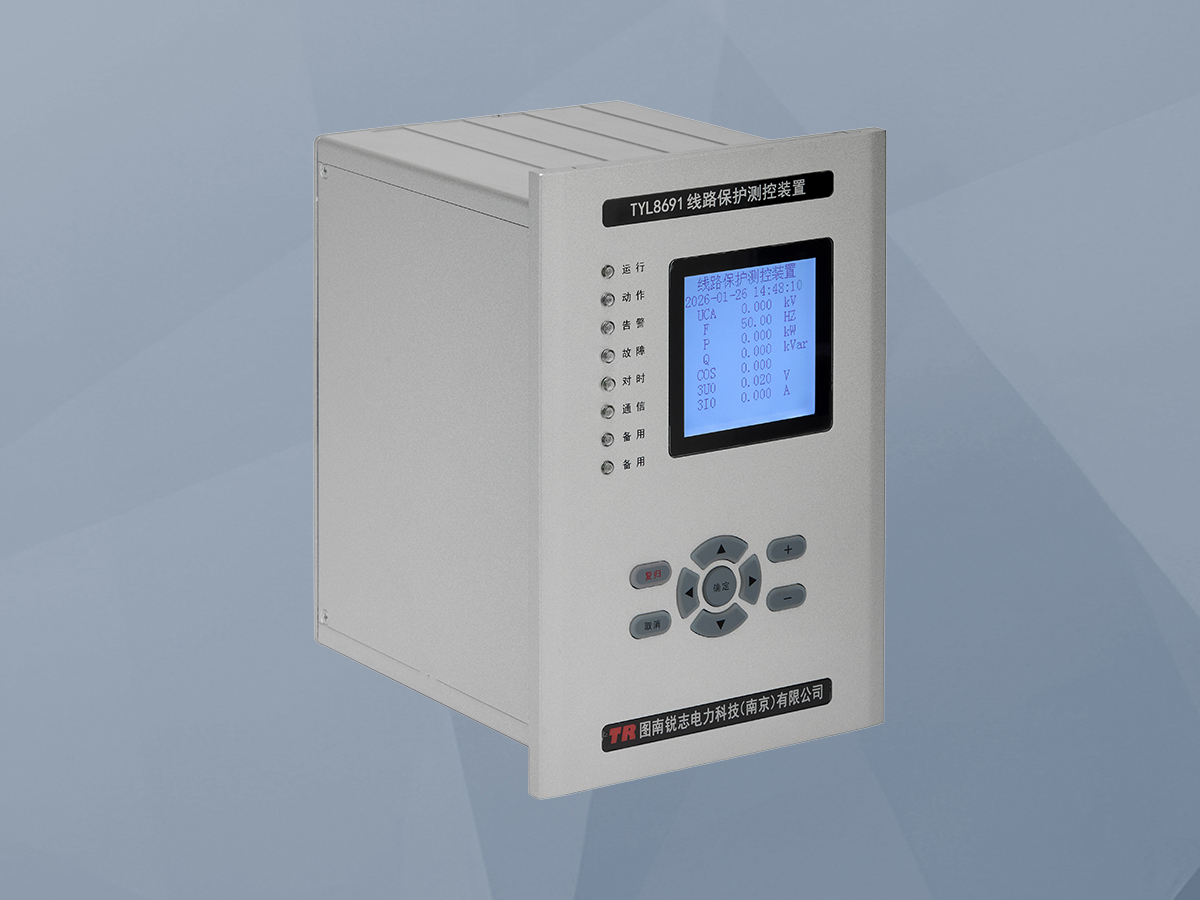

第一种是本地调取，直接在装置面板上翻菜单取动作报告，用笔记本连装置调试口取事故追忆和录波文件。这种方式最可靠，不依赖通信通道，变电站全站失电或者通信中断时只有它管用。缺点是慢，一台一台走，一个110kV变电站主变加线路十几台装置，走完要一两个小时。

第二种是站内后台调取。变电站综合自动化系统的后台能汇集全站保护装置的动作信息，通过站控层网络统一调阅。这种方式快，坐在后台机前就能把全站动作报告拉出来，配合保护故障信息管理子站还能把报告自动上传到调度侧。前提是通信正常、装置与后台的规约点表配置正确。点表配错导致的典型现象是后台显示装置通信正常，但动作报告读不上来，或者读上来的动作时间与装置本地对不上。

第三种是远端调取，通过调度数据网或者保护信息子站从远方召唤。这种方式适合事故后的第一时间收集，不必等人员到现场。配套调试中通常建议把继电保护装置的动作报告主动上送功能打开，事故发生时调度侧先收到，现场再核对。

三种方式不是替代关系，现场留一套本地取数的能力是底线。通信类故障占二次系统缺陷的比例不小，事故时恰好赶上通信中断的情况真出现过，本地能取报告的那批继电保护装置就成了唯一的数据来源。

四、从报告反推故障：一个线路跳闸的排查过程

讲一个实际项目的处理过程。某110kV线路单相接地跳闸，重合闸成功，但用户反映动作报告读不出来，怀疑装置有问题。到现场先取动作报告，能读，内容是接地距离I段动作，动作时间23毫秒，测距11.4公里，重合闸出口正常。

第一步对测距。线路全长18公里，11.4公里处有分支线和一台用户变压器。沿线路巡到11.2公里，杆塔上发现绝缘子闪络痕迹，与测距吻合。测距这一次可用，但不能因为一次对得上就把它当标准。

第二步验动作时间。23毫秒属于距离I段的正常范围，动作段正确、时间正确，说明保护本身没有误动。报告读不出来是另一个问题，与保护动作无关。

第三步查报告读不出的原因。装置面板能读，后台读不出来，问题在通信侧。查后台配置，发现这台继电保护测控屏内装置的规约点表里动作报告对应的信息体地址配错了一位，其他遥测遥信点表正常，只有报告类信息读不到。改点表、重启通信，报告正常上送。

这个案例里三件事被分开了：保护动作是否正确、故障点在哪里、报告为什么读不出来。混在一起查会越查越乱。按继电保护装置动作报告的结构顺序走，每一栏只回答一个问题，结论就清楚了。

与之相关的另一类问题，是保护动作正确但定值配合不合理。比如相邻线路故障，本条线路的远后备动作了，本线保护的动作报告完全正确，但把停电范围扩大了。这类问题要从动作报告里的动作元件和动作时间反推配合关系，必要时用两侧装置记录的故障电流幅值与相位来核对，判断 CT 变比和极性是否与整定单一致。

五、报告分析最容易走偏的四个地方

做的现场多了，会看到几类重复出现的判断偏差，列出来供参考。

第一类是把动作时间当成动作速度。动作报告里的时间是保护出口的时间，不含开关本体分闸时间。开关分闸一般30～60毫秒，加上去才是故障切除时间。评价一次保护动作行为，用故障切除时间比用保护动作时间更准确。

第二类是不看对时状态就读时间。全站对时不准的时候，不同继电保护装置的动作时间互相之间没有可比性。排查跨装置的动作时序问题之前，先确认全站时钟同步正常，这个前提不成立，后面的分析都白做。

第三类是只看动作段不看启动段。装置可能启动了多个元件，只有部分达到出口条件，动作报告里会记录全部启动过的元件。只看出口那一栏，会漏掉启动元件过多这类定值偏灵敏的信号。

第四类是忽略开入量。跳闸出口动作了，但开关没跳，问题可能在跳闸回路、在压板在辅助接点。开入开出变位记录能区分是保护出口没出去，还是出口出去后回路断了，这两者的处理方向差得很远。

把这几条记住，大部分动作报告都能读出确定结论。我公司的继电保护装置在配置时会把动作报告的可读字段尽量开放，动作元件、测距、变开入量都能在面板和后台同时看到，减少现场翻菜单的时间。设备选型阶段就关注报告功能的完整程度，比事故后抱怨信息不全要划算。

继电保护装置的动作报告是事故分析的第一手证据，读报告的能力属于二次人员的基本功。配置阶段把取数路径走通，运行阶段把每次动作都当成一次练习，真出问题的时候就不会手忙脚乱。我公司长期配套继电保护测控装置与变电站二次系统设备，涉及动作报告配置、规约点表调试或者报告分析的问题，可以安排工程师一起看现场数据。
