断路器控制回路断线怎么查？防跳回路、非全相保护与操作箱二次回路要点

断路器控制回路的断线告警，在变电站后台机上几乎每周都能刷出来几条。现场经常碰到的情况是：告警响了一阵自己又复归，运维签个观察就过去了，等到真正需要这台断路器动作的时候它不动，才回头查这条回路。我做过十几个 110kV 及以下变电站的二次调试，控制回路断线是二次专业里最容易拖成隐性缺陷的一类问题，它不跳闸、不冒烟，只是一根导线在慢慢变坏。

按现场出现频次排，原因前三名是操作箱内跳合闸保持继电器接点氧化、断路器机构辅助触点行程失调、端子排压接松动。这三类都能靠定期检查提前发现，前提是回路原理清楚。下面按实际做法讲五件事：控制回路断线的判据接在哪里、防跳回路为什么两种实现不能同时投、非全相保护的动作逻辑与整定思路、间歇性断线的诱因、以及一套能直接用的排查与传动流程。

先明确一个前提。控制回路断线告警靠的是监视继电器的不对应状态，不是直接测量回路通断。多数保护装置和操作箱用 TWJ、HWJ 两个继电器分别监视合闸与跳闸回路，断路器在分位时 TWJ 应励磁，在合位时 HWJ 应励磁，两个都不动作就报断线。也就是说告警本身只是一个逻辑结论，真实的断点位置，只能靠分段测量去找。弄不清这一点，排障就会变成盲目拆屏。

一、控制回路断线断在哪里：从操作箱到断路器机构

看判据的接线位置。以常见分相操作箱为例，合闸回路的监视继电器 TWJ 串在合闸线圈回路里，回路从直流正电源出发，经合闸小开关、操作箱内合闸保持继电器接点、断路器常闭辅助触点、合闸线圈，再回到负极。断路器在分位时这条回路是通的，TWJ 持续励磁，后台显示的位置就是对的。断路器合上以后常闭辅助触点断开，TWJ 返回，此时改由跳闸回路上的 HWJ 励磁。这一段回路的走向，决定了断线排查必须先分段、再定位。

控制回路断线的物理含义是合闸回路与跳闸回路至少有一条不通。断点集中在四个部位：操作箱内的保持继电器接点与内部配线、断路器机构箱内的分合位辅助触点、电缆两端与端子排的压接处、直流电源小开关与熔断器。现场统计出来的占比大致是操作箱内部故障最高，机构辅助触点次之，端子松动排第三。

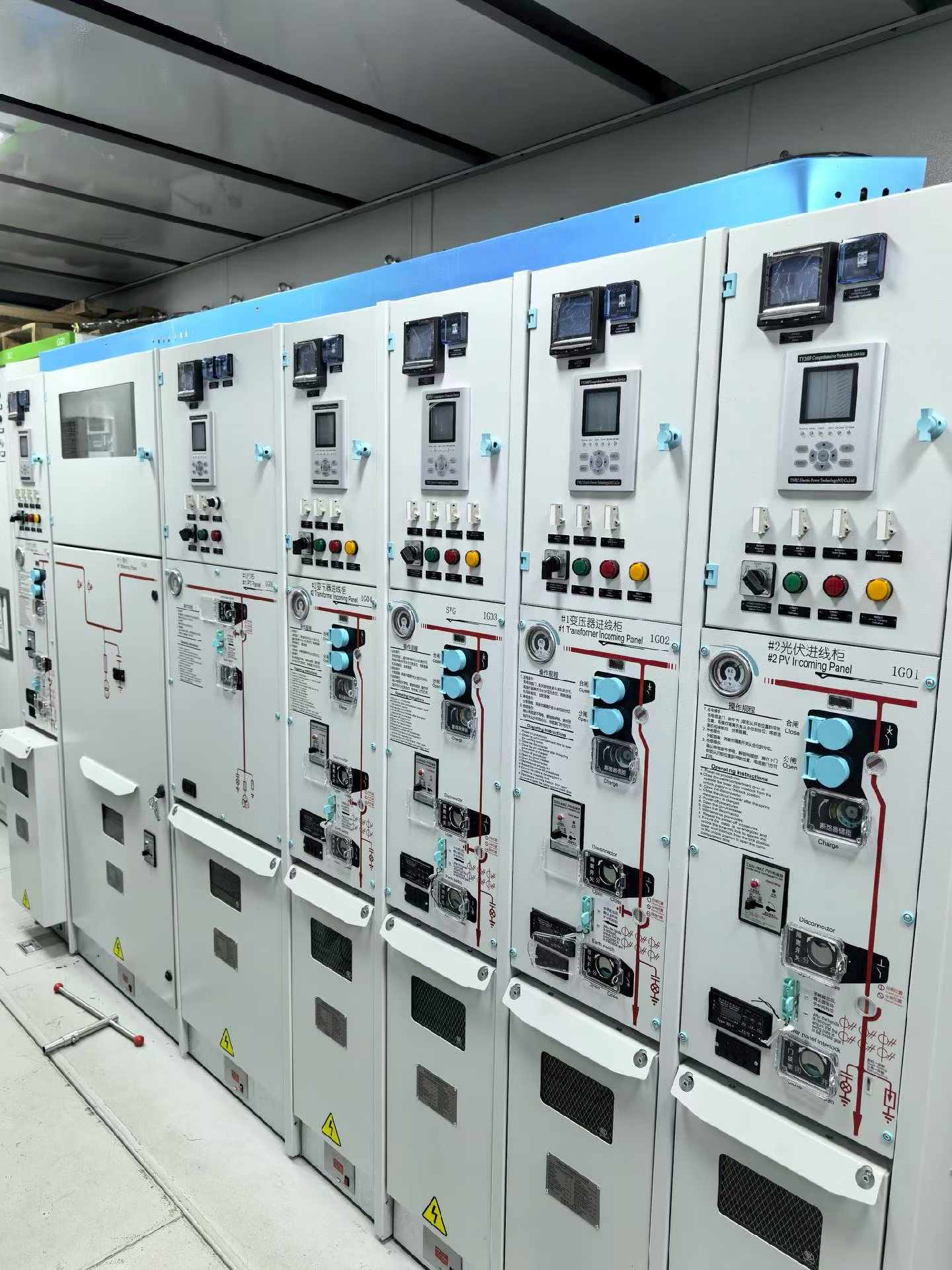

还有一类容易被误判的情形：合闸闭锁回路动作同样会表现为控制回路断线。部分断路器带 SF6 低气压闭锁、弹簧未储能闭锁、液压机构油压闭锁接点，这些接点串在合闸回路里，闭锁一旦动作，合闸回路断开，TWJ 返回，后台就报断线。实际项目中遇到过一次：10kV 手车开关没有摇到位，行程开关未闭合，后台连续报断线，现场照着二次回路查了两个多小时，查完才发现是手车的机械位置没有到位。遇到控制回路断线告警，先确认一次设备位置与储能状态是否正常，能省掉大量无效排查。

二、防跳回路的两种实现方式与常见接线误区

防跳回路的用途是防止断路器在合闸命令长期保持时出现反复合分。现场最典型的接线问题是机构防跳与电气防跳同时投用，结果是断路器合不上闸，或者合上之后立即跳开，容易被误判成保护误动。这个坑我在三个不同的站上碰到过，每一次都是因为上一轮改造时没有把原来的短接线拆掉。

机构防跳做在断路器本体上，靠机械式防跳继电器或者连杆机构实现，跳闸之后即使合闸命令还在，合闸脱扣机构也被闭锁。电气防跳做在操作箱或者保护装置内部，核心元件是防跳保持继电器 TBJ：TBJ 的电流线圈串在合闸回路，电压线圈经自身常开接点并接在合闸回路两端。合闸脉冲到来时电流线圈瞬时动作，接点闭合后由电压线圈自保持，只要合闸命令不撤，TBJ 就持续断开合闸回路，直到跳闸命令消失才复归。

两种防跳只能选一种投用。判断现场用的是哪一种，最直接的办法是看断路器本体是否自带防跳继电器，再看操作箱内 TBJ 是否装设、接线是否投入。检查时断开直流电源，用万用表量 TBJ 电压线圈两端，手动发一个合闸命令，正常应能测到瞬间导通。这一点对继电保护测控屏内的操作回路同样适用。

另一类高发问题是 TBJ 自保持接点接触不良。现象很有特征：第一次合闸正常，分闸之后再合就合不上，后台没有任何保护动作报文。这类故障靠静态检查很难发现，必须在传动试验里连续做三到五次合分，才能把间歇性接触不良逼出来。做电源切换类回路调试时更要留意，切换装置的合闸命令保持时间普遍比遥控合闸长，防跳回路被触发的机会更多，无扰动快切装置与备自投的区别实际接线里也体现在这一点上。

三、非全相保护的动作逻辑与整定配合

非全相保护针对的是分相操作断路器三相位置不一致的运行状态。三相不一致时系统会出现负序和零序分量，负序电流会在发电机和电动机转子中产生附加发热，零序电流可能引起接地保护误动。110kV 及以上大部分断路器是分相操作，一旦某一相拒分或者拒合，没有非全相保护，这个状态可能一直持续到有人巡检才发现。

判据取自两路信号：三相辅助触点位置不一致，以及负序电流或者零序电流越限。三相位置不一致是启动条件，负序或零序电流是动作条件，两者同时满足才出口跳闸。位置信号由操作箱内三相 TWJ、HWJ 接点组合得到，电流信号可以取自本保护装置计算的负序分量，也可以由独立的零序电流互感器提供。

整定上要处理两个躲过关系。延时定值要躲过断路器三相不同期时间，常规整定范围在 0.5 秒到 1.5 秒之间，分相机构不同期时间一般在几十毫秒以内，留出的裕度足够；电流定值要躲过系统正常运行的不平衡电流，并按躲过最大负荷电流下的不平衡量考虑。这里的取舍是延时越长越不容易误动，但断路器非全相运行的时间也越长，实际工程里多数取 1 秒左右。

接线有一个细节必须做对：三相不一致回路的三相辅助接点要取自同一台断路器本体，不能一部分取自本体、一部分取自操作箱内部的继电器接点。实际项目中遇到过混取的情况，本体接点与操作箱接点动作时间差几十毫秒，正常运行中偶尔凑成不一致状态，非全相保护误启动，追了很久才查到接线来源不统一。母联保护装置和分段断路器的非全相逻辑，还要与本身的分段充电保护、备自投动作逻辑协同，避免两个逻辑互相抢跳。

四、绝缘、端子与辅助触点引起的间歇性断线

间歇性的控制回路断线比稳定断线更麻烦，因为现场检查时往往一切正常。现场经常碰到的诱因有几类：电缆中间接头受潮后绝缘下降，端子排金属件氧化形成高阻接触，机构箱内辅助触点行程失调，屏柜内配线在长期振动下压接松动。这几类的共同特点是接触电阻时大时小，回路电流小的时候表现为断开，电流稍大又重新接通，后台告警随之忽有忽无。

测量手段上，静态检查用微欧计测回路直流电阻更有效。同一段控制回路的直流电阻在多次测量之间出现明显波动，就说明存在控制回路断线的可能位置。电缆绝缘用 500V 摇表测量，运行中直流回路的绝缘电阻按规程要求不低于 0.5 兆欧，新投运回路建议做到 1 兆欧以上。绝缘不合格先查电缆两端封堵与中间接头，不要一上来就整根换缆，换缆往往解决不了端子排上的真问题。

直流回路的接地要和控制回路断线分开看。直流系统一点接地时回路还能维持运行，监视继电器可能因分压而保持励磁，把真实缺陷掩盖住；一旦出现第二点接地，跳闸回路可能被短接造成误跳，也可能被闭锁造成拒动。接地告警出现之后应尽快用绝缘监察装置选线找出来，不宜长期挂着运行，这一点在直流系统绝缘监察相关的技术文章里已经反复提过。

还有一类间歇性断线是设计带进来的。若跳闸回路与合闸回路共用一根多芯电缆的相邻芯线，并且回路没有单独设置监视，一根芯线受潮会同时影响两条回路，后台表现就是同一间隔的控制回路断线与位置异常交替出现。新上项目在二次设计阶段就应把跳闸与合闸回路分开走线，这件事在图纸会审时提出来，比投运以后停电改线省事得多。

五、排查流程、传动试验与日常运维建议

真正到现场排查控制回路断线，顺序比技巧重要。不要一上来就拆操作箱，先分段确认电源侧是否正常，再向负载侧推进。下面这套流程在多个站上用过，稳定有效，可以直接照着做。

重点说防跳回路的试验和做法。给出合闸命令并保持，同时给跳闸命令，断路器应只跳一次，不出现再次合闸。做完还要把非全相试验做一遍，办法是在断路器合位下断开某一相的辅助触点，观察非全相保护是否在整定延时内动作，动作后三相是否全部跳开。这两项试验省略掉，投运之后再停电处理，代价要大得多。

运维层面能做的其实不多，贵在坚持。端子紧固按力矩要求执行并留记录，辅助触点定期清洁并检查行程，后台的控制回路断线告警当天必须签收并给出结论，不允许长期挂着观察。我见过最典型的一次拖延：同一条间隔的控制回路断线告警连续响了三个月，每次都被签成复归正常，直到一次线路故障时断路器拒动，事后追责才发现断线点从头到尾就在同一个端子上。

把上面几件事归纳一下。控制回路断线的排查，本质是把一条从直流母线到断路器机构的回路分段量通，把问题定位到端子、接点或者电缆上。防跳回路要确认只投用一种实现方式，非全相保护要保证三相位置信号来源一致、延时不低于 0.5 秒。日常维护上，把断线告警当作真实缺陷处理，比事后分析原因有效得多。我公司在继电保护测控屏与操作回路配套上有完整的屏柜与装置供给能力，二次回路设计阶段的图纸会审、投运前的传动试验配合，都可以一起做。断路器操作回路承载的是保护动作的末端环节，继电保护测控装置与操作箱之间的接口定义，在出厂前就应当与设计图纸逐条对照确认，避免投运以后再回头处理控制回路断线这类缺陷。
