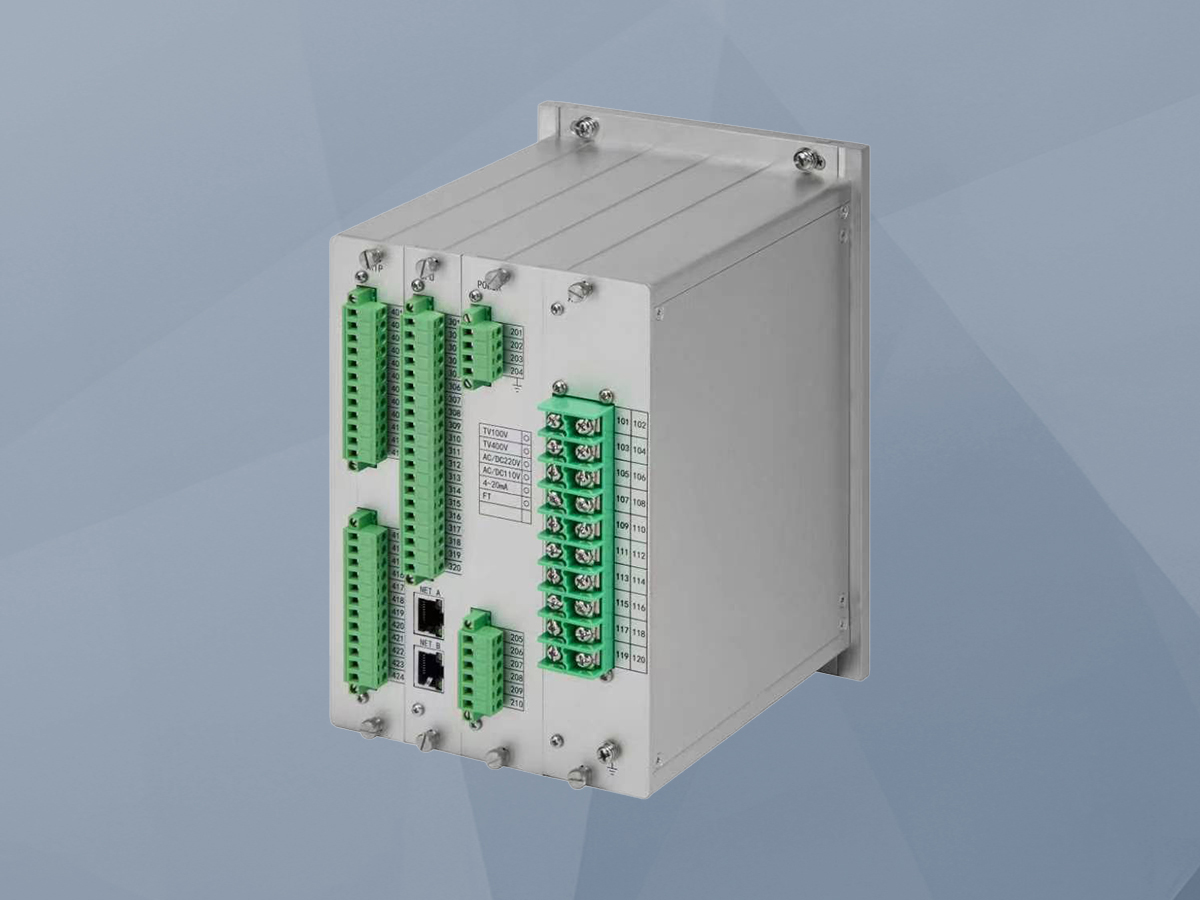

TYJ8693 防逆流智能控制终端

一、防逆流智能控制终端的概述
     防逆流智能控制终端是图南锐志电力科技（南京）有限公司针对分布式光伏领域“自发自用，余电不上网”这一特定商业模式与安全需求，自主研发的专用控制保护设备。传统防逆流方案通常在检测到功率倒送时直接解列并网开关，虽保证了电网安全，却造成了光伏发电量的浪费。本终端的核心设计理念是“调节优先，保护后备”。它采用双硬件系统架构：基于Freescale 32位V2核单片机的保护平台确保逆功率保护功能的快速、可靠执行；基于高速32位工业控制CPU与嵌入式Linux系统的通信控制平台，则负责实现强大的数据采集、协议转换及智能控制策略。装置通过实时监测并网点功率，在发生逆功率风险时，首先自动启动群控群调算法，通过通信向各逆变器下发调节指令，动态平滑地降低其总输出功率，使之与本地负荷匹配。仅当负荷突降等极端情况导致调节无效时，才启动逆功率保护跳闸。这种模式在严格防逆流的同时，显著提升了光伏发电的自发自用比例与用户经济收益。
二、防逆流智能控制终端的主要功能
1.  逆功率保护
      作为防止电能向电网倒送的核心保障功能。装置实时计算并网点的有功功率（P），并与设定的逆功率保护定值（Pset，负值）进行比较。当检测到P < Pset，且持续时间超过整定延时（Tset）时，装置动作。该功能可独立设置为“跳闸”或“告警”模式。为防止误动，当检测到PT（电压互感器）或CT（电流互感器）二次回路断线时，会自动闭锁逆功率保护。投入运行时需校验相序，相序错误会告警但不闭锁保护。
2.  PT断线检测
      用于监测电压测量回路的完好性。装置采用双判据：①当正序电压低于30V，且任一相电流大于0.1A时；或②当负序电压高于8V时。满足任一条件即判定为PT断线，装置发出“PT断线告警”信号并点亮面板告警指示灯，为运行人员提供故障提示。
3.  智能控制调节策略（群控群调）
      此为终端的核心高级功能，旨在逆功率保护跳闸前进行主动干预。其控制总原则是“先调后跳”。终端依据预设的定值参数（如防逆流功率设定值、允许发电/用电占比、反送极限值等），通过内部数据预判和智能分配策略，计算出需要分配给每台逆变器的有功功率设定值。通过Modbus等规约向逆变器发送调节指令，以渐进式算法动态调整其输出，确保全站总有功功率始终低于控制目标值，维持发电功率与用电功率的最佳比例。此过程形成闭环控制，持续进行，直至逆流风险消除。
4.  多协议数据通信与交互
      终端具备强大的通信能力，标配6路RS485和3路以太网口。支持Modbus-RTU/TCP、IEC 60870-5-101/103/104等多种规约。以此实现：与站内各逆变器通信，采集其运行状态、有功功率，并下发出力设定值；与并网点计量表计或保护设备通信，获取实时用电功率；与光伏监控系统或调度主站通信，上传运行数据、告警信息，并接收调度指令（如支持AGC功能）。装置作为数据汇聚与边缘计算节点，实现了电站内采集、控制、调节的一体化。
5.  辅助监测与管理功能
      装置配备大屏幕汉字液晶显示器，可实时显示测量量（电压、电流、功率等幅值与相位）、保护量、遥信量。提供完善的装置参数设置、保护定值管理、事件记录查询、版本信息查看等功能。具备完善的自检和闭锁机制，可处理数据无效、通信中断等异常条件，保障控制的可靠性。
三、防逆流智能控制终端的工作原理
       防逆流智能控制终端的工作原理围绕“实时监测、智能决策、闭环控制、安全后备”展开，其工作流程融合了保护逻辑与控制算法。
1.  数据采集与功率计算
      装置通过外部CT、PT同步采集并网点的三相电流、电压模拟信号。信号经隔离、滤波后，由高精度A/D转换器进行数字化采样。核心处理器对采样数据运用全周波傅里叶变换等算法，实时计算出高精度的电压、电流有效值、相位、有功功率P、无功功率Q等关键电气量。此过程是逆功率判断和智能调节的数据基础。
2.  逆功率判定与保护逻辑
      保护功能模块持续将计算得到的有功功率P与逆功率保护定值Pset（负值）进行比较。当满足P < Pset的条件时，启动对应的延时计数器（可设多段延时）。在延时计数过程中，若逆功率状态持续，则待延时到达后，根据“逆功率跳闸控制字”的投退状态，决定是驱动出口继电器跳开并网开关（跳闸模式），还是仅发出告警信号（告警模式）。整个判据过程受到PT/CT断线检测结果的闭锁，确保只在测量系统正常时才开放保护。
3.  智能调节策略的执行流程
      与保护逻辑并行，智能控制模块持续运行。它基于从并网点测量到的总有功功率（发电与负荷的净功率）和从负荷监测点获取的用电功率（需通过通信），计算出发电盈余量。根据预设的“防逆流允许发电与用电占比”等参数，以及从各逆变器采集的实时出力和可调容量，运用智能化分配与渐进式处理算法，生成针对每台逆变器的有功功率设定值。这些设定值通过终端的通信接口，按照逆变器支持的规约（通常是Modbus）下发。终端持续监测调节效果，形成“测量-计算-下发-反馈”的闭环，动态维持系统功率平衡。
4.  控制策略与保护出口的协同
      装置遵循“调节优先”原则。在大多数情况下，智能调节策略即可将逆功率遏制在萌芽状态，无需触发保护跳闸。只有当遇到用电负荷急剧突降，调节指令已使逆变器输出降至最低（或接近零）仍无法避免逆流，且逆流功率超过“反送极限定值”时，智能调节策略失效，装置才会转而执行逆功率保护跳闸逻辑，作为最后的安全保障。整个协同过程由装置内部固化的逻辑自动管理，无需人工干预。
四、防逆流智能控制终端的特点
1.  “群控群调”智能优先，经济性高
      与传统单一跳闸的防逆流方案相比，本装置的最大特点是引入了主动的智能调节层。通过在逆功率发生前动态下调逆变器出力，可大幅减少因直接跳闸导致的发电损失，显著提升光伏自发自用比例和项目投资回报率，实现了安全性与经济性的最优平衡。
2.  双系统硬件架构，可靠性与实时性兼顾
      采用独立的32位单片机处理保护功能，确保逆功率保护判据的快速、可靠执行，满足电力保护设备对实时性的严苛要求。同时，采用高性能工业CPU与Linux系统处理通信、采集及复杂控制策略，保障了多任务处理、多规约兼容和复杂算法运行的稳定性与灵活性。双冗余设计提升了整体可靠性。
3.  通信接口丰富，协议兼容性强
      装置提供多达6路RS485和3路以太网接口，具备强大的设备接入与数据转发能力。内置规约库兼容Modbus、IEC 101/103/104等主流协议，可满足与不同厂家逆变器、智能电表、保护设备、监控系统及调度主站之间的无缝对接，集成简便，适应性强。
4.  控制策略完善，安全闭锁机制健全
      智能调节策略包含数据预判、智能分配、渐进式处理等先进算法，确保调节过程平稳有效。装置设计了完善的异常闭锁机制，能对通信中断、数据无效、测量回路异常等情况进行判断并采取相应闭锁措施，防止在系统异常时发生误控或误动，控制安全性高。
5.  制造工艺与性能指标严格
      装置遵循GB/T 14598.26、DL/T 478等一系列国家及行业标准设计制造。其测量精度高（功率误差≤±0.5%），逆功率保护动作精度（≤±3%）与时间误差满足标准要求。电磁兼容性能通过严酷等级试验（如静电放电IV级8KV、浪涌IV级4KV），能在复杂的电站电磁环境中稳定运行。

主要参数
