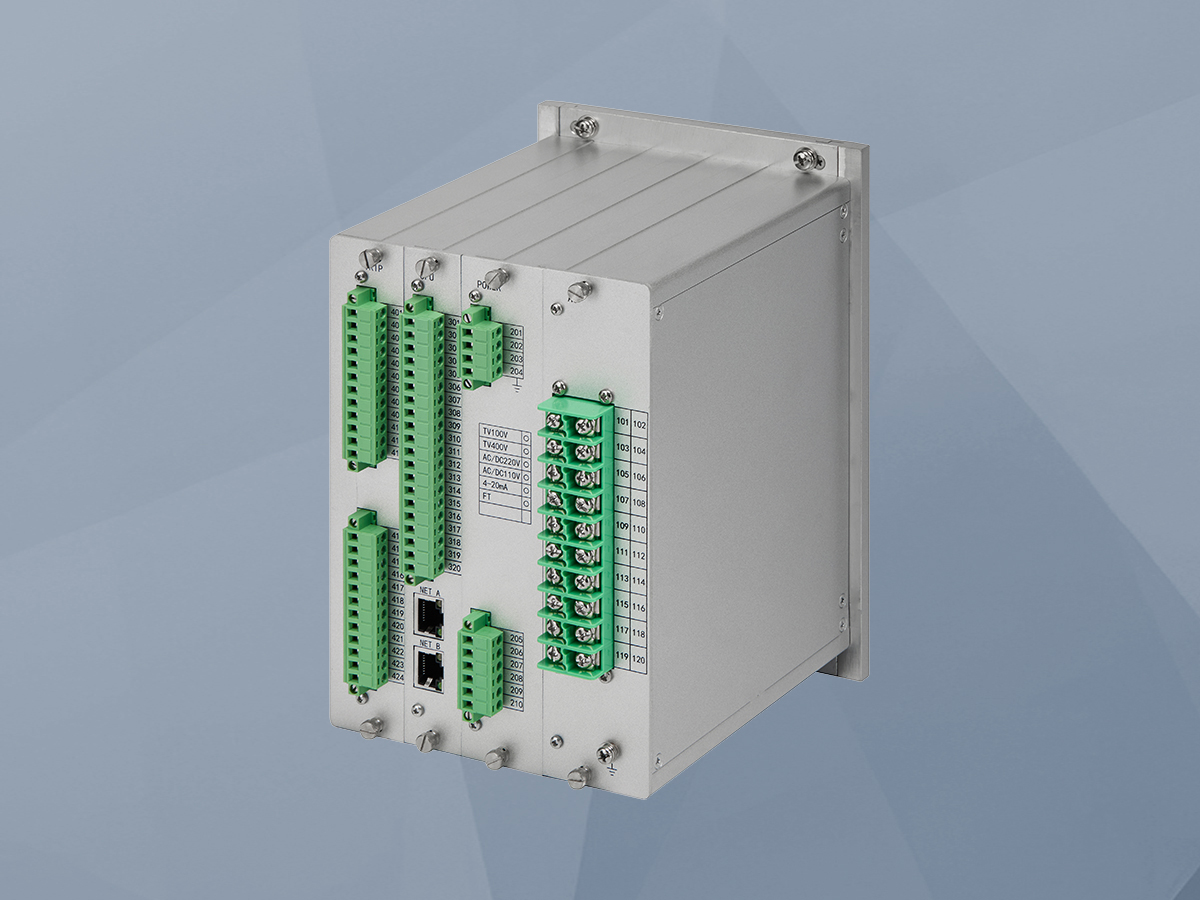

TYL8691A频率电压紧急控制装置

一、频率电压紧急控制装置的概述
       频率电压紧急控制装置在我国电网“三道防线”体系里占第三道位置：第一道是继电保护+重合闸，故障发生时快速隔离、争取不中断供电；第二道是稳定控制（稳控主站/子站），前馈式控制避免频率、电压、功角失稳；第三道就是频压紧急控制+失步解列，反馈式控制——等频率和电压已经明显偏离额定值了，才动手切负荷/切机/解列，用局部牺牲换全网不崩。这套思路是我国电网能扛住多年高速发展、没出过美加“8·14”级大停电的关键之一。
       装置本质上是一个“电网危急时刻的自动外科医生”：它不参与日常调度，但在有功缺额（大机组跳闸、新能源脱网）、无功缺额（故障甩无功电源）、负荷突变（大面积甩负荷致高频）这些极端场景下，必须比人反应快——轮次逻辑、df/dt 加速、滑差闭锁这些设计，都是为了让它在几十到几百毫秒内做出“切哪、切多少、切多快”的判断。新能源占比越来越高（2025 年风光装机已占 47.3%）后，频压紧急控制的重要性还在往上走，因为新能源惯量小、脱网快，频率电压滑得更猛。
二、频率电压紧急控制装置的主要功能
1. 低频减载（UFLS）—— 最常见的主力功能
       当系统因有功缺额导致频率下跌时，装置按“频率越低、切得越多越快”的原则分轮动作。典型 50Hz 系统定值参考：第 1 轮 48.8Hz（0.1s）、第 2 轮 48.5Hz（0.1s）、第 3 轮 48.2Hz（0.1s）……末轮 47.0Hz 托底防崩溃。每轮切除容量按区域缺额算，优先切商业/工业非重要负荷，保留居民、医院、交通。当 df/dt 很大（功率缺额猛）时，装置可“加速轮”——切第 1 轮的同时直接加速切第 2、3 轮，尽早止跌。
2. 高频切机 / 高频减载
       场景反过来：大面积甩负荷致频率冲高（>50.5Hz），先切多余发电机组（高频切机），再切非重要负荷（高频减载），保护机组不因超速损毁。水电厂场景还能配“低频自启动”——频率跌到 48.5Hz 左右自动拉备用水泵水轮机组并网补有功。
3. 低压减载（UVLS）+ 高压切无功
       无功缺额（故障甩无功源、负荷无功突增）致电压滑落时，按轮切负荷防电压崩溃，常配电流闭锁避免空载母线误动。电压掉得快时用 du/dt 加速轮。电压过高则切电容器/投电抗器。
4. 解列功能（小电源并网场景）
       光伏、小水电等分布式电源并网，电网侧故障时需要把小电源从大网“撕下来”防止反送——这就是故障解列。频压紧急控制装置相比专用故障解列装置有个优势：能同时接两段母线电压，故障时选择性解列故障段小电源；而单套故障解列一般只接一段母线，分列运行时要每母线段各配一套才保选择性。用作解列时需把 df/dt、du/dt 闭锁解除，否则电网故障瞬间滑差大反而闭锁不动作。
5. 防误动闭锁体系
       这是装置可靠性的命门。内置：
       滑差闭锁：df/dt / du/dt 超定值（如 df/dt > 3Hz/s）判为暂态波动，不切。
       电压频率异常闭锁：PT 断线、母线电压消失时闭锁对应判断逻辑。
       双母线互校：两段母线电压互相印证，单段 PT 异常自动切换，双段都没电才闭锁出口。
6. 录波、对时与通信
       支持 20s 级故障录波、80~500 条事件记录、B 码/SNTP 对时，动作 SOE 分辨率 < 1ms。通过 61850/103/104 把动作报告、定值、工况上送稳控主站或监控。
三、频率电压紧急控制装置的工作原理
       装置走的是“采样 → 计算 → 判别 → 出口”的实时闭环，以 SAI-708 / SZP-708 这类典型机型为例：
1. 电压频率高速采样
       交流电压经 PT 进入，一个工频周期采 24 点（采样周期 0.833ms）。电压有效值用滤波算法算，频率用“硬件捕获 + 软件校验”算，保证在频率偏离 50Hz 较多时仍有精度。变化率这样算：
       df/dt ≈ 10 · [f(k) − f(k−0.1s)] Hz/s
       du/dt ≈ 10 · [U(k) − U(k−0.1s)] %Un/s
2. 双母线自动切换逻辑
       装置同时接两段母线电压 Uab、Ubc：
       两段都正常 → 先用Ⅰ段判，满足动作条件再用Ⅱ段确认才出口（双重确认防误）。
       Ⅰ段 PT 断线/消失 → 自动切到Ⅱ段，延时报“母线电压消失”或“PT 断线”。
       两段都消失 → 立即闭锁全部电压相关出口，延时报告警。
       两段都 PT 断线 → 闭锁低压判断，但仍可做频率判别（频率靠测量通道不一定走 PT）。
3. 轮次判别与加速切
       实时频率 f、df/dt、电压 U、du/dt 持续与定值比较。以低频为例：
       f ≤ f_set1（如 48.8Hz）且持续 t1（如 0.1s）→ 出口切第 1 轮负荷。
       同时若 df/dt ≥ df_dt_set（如 2Hz/s，判为缺额大）→ 加速切第 2 轮甚至第 3 轮，不等第 1 轮时延走完。
       若 f 长时间在低频（如 47.5Hz 撑了几十秒仍不回升）→ 长延时第 5 轮最后托底。
4. 出口执行与上报
       判别成立后，CPU 发跳/合闸脉冲到出口继电器板，驱动对应回路断路器跳闸。同时事件记录、录波、对时标签一起打包，通过 61850 MMS 或 104 上送主站。如果是区域稳控子站，还会等主站下发的“切机/切负荷”命令，与本地下发逻辑做“就地+远方”双重校核再出口。
四、频率电压紧急控制装置的特点
1. 第三道防线的“兜底”定位清晰
       和继电保护（防设备故障扩大）、稳控（前馈防失稳）分工明确——频压紧急控制是“已经失稳了，至少别崩盘”。这种反馈式逻辑决定了它对实时性要求略宽于保护（轮次时限百毫秒~秒级），但对判别准确性、防误动、轮次配合要求极高，因为一动就是切一片负荷。
2. 轮次 + 加速 + 长延时三层逻辑，兼顾速度与托底
       基本轮（0.1s 级）抢时间，加速轮（df/dt/du/dt 触发）应对大功率缺额，长延时轮（几十秒级）防“低频/低压拖着不死不活”。三层叠起来，既避免切不够导致崩溃，也避免切过头导致过频/过压反弹。
3. 双母线 + 多闭锁，把“误动”压到最低
       PT 断线、短路故障瞬间、负荷反馈（切负荷后电动机惯性发电反送致 f/V 虚高）都会让 f/V 短暂异常，若没闭锁会乱切。滑差闭锁、电压异常闭锁、双母互校这套组合，是装置在现场“宁可不切别误切”的工程经验结晶。
4. 就地独立 + 区域稳控联动双模式
       小站可以单机就地跑（低频低压减载/解列自给自足）；大网里作为稳控系统的执行子站，接收主站（如南瑞 SCS-200A 稳控主机）下发的控制命令，与本地判别结果做“与/或”逻辑再出口，形成“主站决策 + 子站执行”的区域联防。
5. 新能源场站刚需，功能在延展
       光伏/风电并网要求里明确写了频率高于 50.2Hz 降有功、危及电网时整场切除，还要配合故障解列——频压紧急控制装置正好一身兼两职，比单配“故障解列+低频低压减载”两套省钱且选择性更好（双母线段优势）。新型号还在往“多代理协同”方向走，多台就地装置互相通信，更准反映电网动态特性。

下图为频率电压紧急控制装置的开孔图
