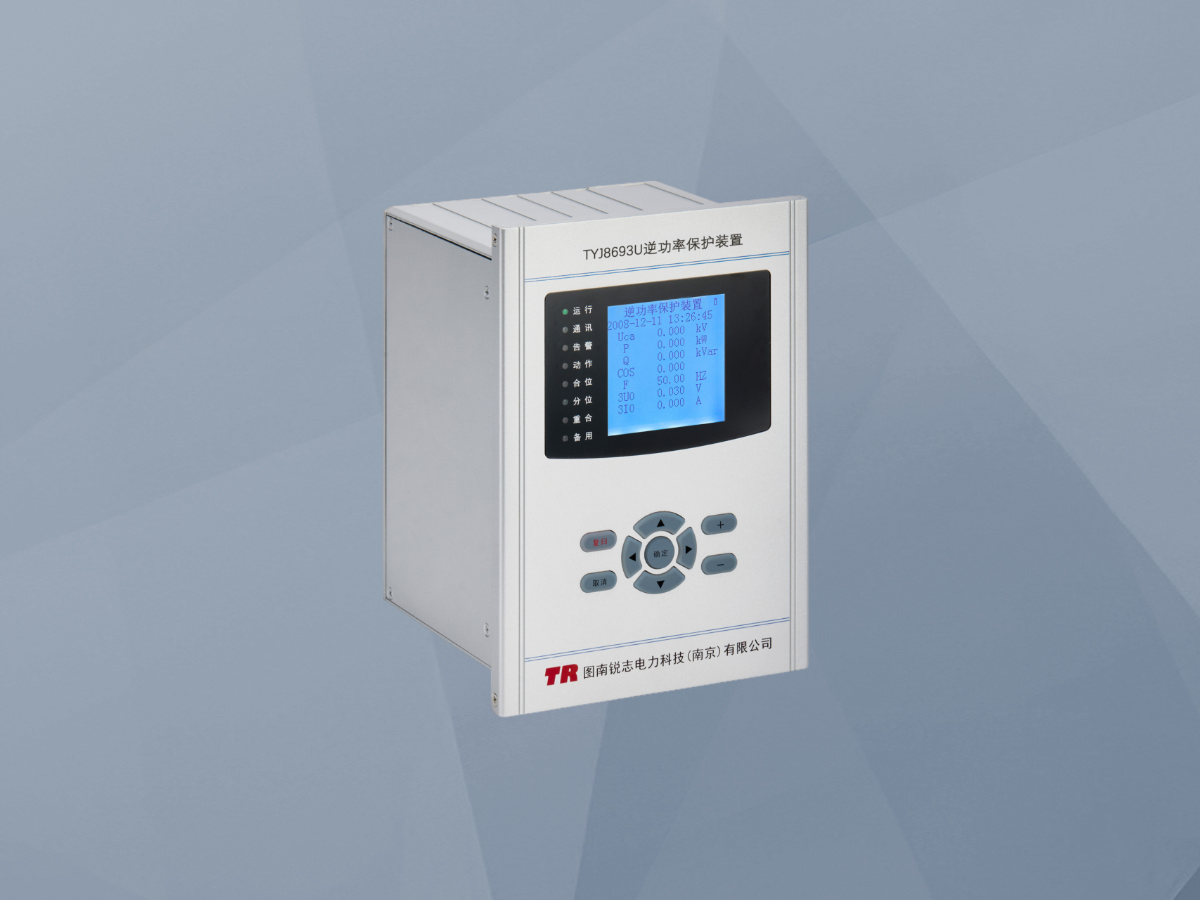

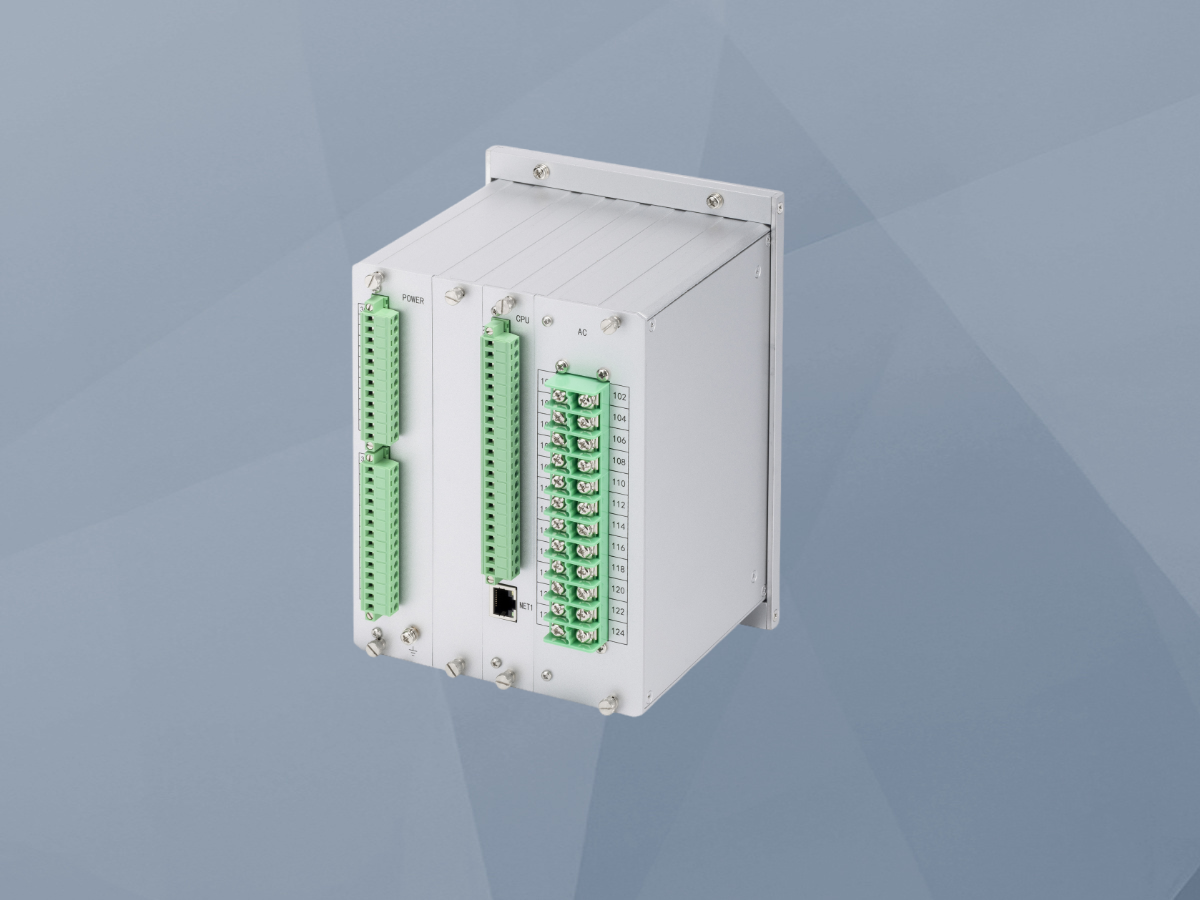

TYJ8693U防逆流保护装置(6路)

一、防逆流保护装置（6路）的概述
防逆流保护装置（6路）是适应分布式电源"自发自用、余电不上网"政策要求而诞生的专用保护控制设备。在分布式光伏、小型风电等新能源广泛接入配电网的背景下，为防止用户侧富余电力无序倒送至公网，影响配电网电压质量、继电保护配置甚至引发安全事故，电网公司明确要求此类电源并网点必须加装可靠的防逆流措施。传统单路防逆流装置仅能控制总出口，在发电功率较大或负载波动频繁时，容易造成"一刀切"式全部断电，导致发电量损失。6路防逆流装置通过多分支精细化控制理念，将发电系统或负载侧划分为多个独立回路，能够根据实时功率平衡情况，智能、有序地投切部分回路，在严格杜绝逆流的前提下，最大限度地利用自发电力，提升系统经济性。它不仅是满足并网规范的"合规性设备"，更是实现分布式能源高效消纳和智能管理的"优化控制器"。

二、防逆流保护装置（6路）的主要功能

1. 多回路逆功率的精准判别与选择性跳闸
装置的核心在于其6通道独立计量与判断能力。每个通道均配置独立的电压、电流采样回路和高精度计量芯片，实时计算各回路的有功功率（P）及其方向。当某回路出现逆功率且超过整定门槛时，控制逻辑并非立即动作，而是经过一个可设定的延时（用于躲过负荷瞬时波动）。延时结束后，装置仅驱动与该故障回路对应的跳闸出口继电器，断开该回路的断路器，而其他正常回路继续保持并网运行。这种选择性跳闸机制，相比控制总开关的方案，显著减少了停电范围，提高了供电可靠性和发电收益。

2. 自适应功率恢复与顺序合闸
跳闸动作后，装置的工作并未结束。它会持续监测系统总功率及各个已跳闸回路的本地条件。当监测到总负载功率大于总发电功率，具备并网条件时，或某个已断开回路的下游负载需求恢复时，装置会启动自动恢复逻辑。该逻辑通常包含一个"恢复合闸延时"和"功率正方向确认"条件，防止在功率边界频繁震荡时反复动作。对于多路跳闸的情况，还可根据预设的优先级顺序进行逐路恢复合闸，避免多路同时合闸对电网造成冲击。

3. 全面的并网点安全后备保护
除了主打的逆功率保护，装置集成了多重电网异常保护功能，构成并网安全的第二道防线。这包括：过/欠电压保护、过/欠频率保护，用于应对电网电压频率异常；防孤岛保护（系统失电保护），当电网停电时快速切断并网开关，防止分布式电源对停电线路反送电，危及维修人员安全；电压谐波畸变保护，防止发电设备谐波超标污染电网。这些保护功能定值独立可设，与逆功率保护协同，全方位保障发电系统和配电网的安全。

4. 智能化监控与远程运维支持
装置作为智能终端，具备强大的本地人机交互和远程通信能力。本地配备液晶显示屏，可实时显示各回路电参量、状态、事件信息，并方便地进行参数设置。通过RS485通信接口，可将所有遥测、遥信数据上传至本地监控系统或云平台，实现集中监控。运维人员可在远方查看发电情况、逆流事件记录，并远程修改定值或进行分合闸操作，极大提升了分布式电站的运维效率和智能化水平。

三、防逆流保护装置（6路）的工作原理

1. 数据采集与功率计算
装置通过电压互感器（PT）和电流互感器（CT）实时采集6个目标回路的三相电压（Ua, Ub, Uc）和三相电流（Ia, Ib, Ic） 信号。这些模拟信号经过信号调理电路（滤波、放大）后，送入高精度A/D转换器变为数字量。内置的DSP或MCU依据瞬时值乘积并积分的方法，实时计算每个回路的三相有功功率（P = UaIa + UbIb + Uc*Ic）。功率值的正负即代表了功率方向：P>0表示功率从电网流向负载（用电状态），P<0表示功率从发电侧流向电网（发电过剩状态，即逆流）。

2. 逆功率判断与逻辑处理
微处理器将计算出的各回路功率P与预设的逆功率动作定值Pset（通常为一个较小的负功率值，如-100W）进行比较。同时，程序会判断该回路的"逆功率保护功能"是否投入、断路器是否在合位等条件。当所有条件满足（即：功能投入、P < Pset且P > Pset、断路器合位）时，启动相应的动作计时器。引入延时（如0.5s-2s）是为了躲过电动机启动等引起的短时功率波动，防止误动。

3. 出口驱动与执行机构动作
当延时到达且逆功率条件依然存在，逻辑判断为"逆功率故障持续"。此时，装置驱动对应的跳闸出口继电器动作。该继电器的常开触点闭合，接通外部断路器的分闸线圈回路，使断路器跳闸，从而切断该回路的电气连接，阻止逆流继续发生。装置同时会点亮故障指示灯，并将"逆功率动作"事件记录到非易失存储器中。

4. 通信与状态上报
在整个过程中，装置通过通信管理模块，周期性地将各回路的电压、电流、功率、开关状态等数据打包，按照Modbus等规约格式，通过RS485总线发送给上位机。当发生保护动作或状态变位时，还会主动上送变位通信（SOE），记录精确到毫秒级的事件动作顺序，为运行分析提供依据。

四、防逆流保护装置（6路）的特点

1. 精细化多路控制，经济效益显著
与单路控制装置"一刀切"的跳闸方式相比，6路装置的最大优势在于精细化管理和选择性保护。它可以将发电系统按组串、朝向或负载性质划分为多个独立支路。当出现逆流风险时，仅切除部分发电支路或非重要负载，保留大部分发电能力继续为重要负载供电。这种"丢卒保车"的策略，在严格满足防逆流要求的同时，最大限度地减少了发电量的损失，提升了分布式光伏项目的自发自用率和投资回报率。

2. 响应快速准确，防止误动与拒动
装置采用高性能计量芯片和快速处理算法，对功率方向的判别可达周波级（20ms）速度。逆功率定值可设置得非常灵敏（最低可达几瓦），能够捕捉到微小的功率反向。同时，通过可独立整定的延时功能，有效区分真正的持续性逆流和负载投切引起的瞬时功率波动，避免了频繁误动作，提高了保护的准确性和可靠性。

3. 功能高度集成，简化系统设计
该装置将电参量测量、多路逆功率保护、电网异常保护、开关量采集与控制、通信管理等多种功能集成于一体。用户无需再单独配置多功能电表、逆功率继电器、辅助保护继电器等多个设备，大大简化了分布式发电系统并网柜的二次设计和接线，节省了柜内空间和综合投资，降低了安装调试和维护的复杂度。

4. 标准通信接口，助力智能运维
标配的RS485和Modbus协议使其能够轻松接入各类能源管理系统（EMS）、监控平台或云平台。这使得大量分散的分布式电站可以实现集中监控、大数据分析和远程运维。运维人员可以远程掌握各站点的防逆流运行状况、发电数据，及时进行参数优化和故障处理，为实现分布式电源的集群化、智能化管理提供了底层数据支撑。
