高压分布式光伏四可设备配置方案

一、适用范围
公共连接点电压等级在 10kV 及以上的分布式光伏发电项目。

二、技术原则

（一）四可能力要求

1. 可观：分布式光伏发电项目的运行状态可被实时监控，包括设备性能、环境参数、电力输出等关键数据，需将主要电气设备的状态信息、保护动作信号等上传至电力调度机构。

2. 可测:  分布式光伏发电项目对发电功率、电压、电流等数据具备准确测量能力，需将实时运行数据上传至电力调度机构。同时部署分布式光伏功率预测系统，能向电力调度机构正常上送短期、超短期、中期功率预测数据。

3. 可调:  分布式光伏发电项目可根据电网负荷需求调节电站的有功/无功功率输出。电力调度机构可通过 AGCAVC 系统调节分布式光伏电站的有功/无功功率。

4. 可控:  确保分布式光伏发电项目可被电网远程或自动化控制。电力调度机构可以远程发出指令，控制分布式光伏电站的并网运行或停机解列。

5. 关键技术参数
    • （1）四遥信息：分布式光伏电站调度运行信息交换技术要求应符合 GB/T29319 的规定。场站相关遥测、遥信信息应上送调度自动化系统。遥测传送时间应不大于 4s；遥信变化传送时间应不大于 3s；遥控、遥调命令传送时间应不大于 4s。场站执行有功功率控制命令的误差绝对值应不大于额定有功功率的1%，响应时间应不大于 5s。光伏发电系统应具备参与并网点电压调节的能力，宜通过调整自身无功功率、有功功率等方式参与电压调节，光伏发电系统并网点功率因素应在 0.95（超前）~ 0.95（滞后）范围内连续可调。

   • （2）功率预测信息：分布式光伏电站应配置光伏功率预测系统，并符合 GB/T40607 的相关规定。应支持在光伏发电站功率受限、光伏发电系统故障或者检修等非正常停机情况下的功率预测。应按要求向电力调度机构每日上报两次中期（次日 0时起到未来 240h）、短期预测（次日 0 时起到未来 72h）结果及相同时段的光伏发电站预计开机容量数据，时间分辨率 15min。应每 15min 向电力调度机构上报一次超短期功率预测结果与相同时段的光伏电站预计开机容量数据。

（二）调度自动化

1. 通信协议与频率
    接入电网调度自动化系统的信号包含遥测、遥信、遥调、遥控四类信息。厂站端数据采集装置与电网调度自动化系统之间采用 DL/T 634.5104 协议进行通信，信号采样频率为秒级。

2. 遥测信息
    遥测信息包括不限于全站、并网线路、母线、变压器、集电线的有功功率、无功功率、电压、电流等遥测数据；全站光功率预测值。

3. 遥信信息
    遥信信息包括不限于断路器、隔离开关、接地刀闸等设备的位置，逆变器的待机状态、正常发电、正常停机、出力受限、故障停机、检修状态、频率异常停机等。

4. 遥调信息
    遥调信息包括不限于接收调度主站下发的 AGC 和 AVC 目标值等。

5. 遥控信息
    遥控信息包括不限于接收调度主站下发的断路器分合闸控制信号等。

6. 厂站端设备配置
   厂站端应部署集成数据采集通信功能（含无线通信）与AGC/AVC 控制功能的装置，该装置完成运行电气量信号的采集与处理、规约转换、控制命令的接收与下发以及通信功能， 以满足电网调控运行控制的要求。

（三）网络安全防护技术要求

1. 安全防护基本要求
    分布式光伏监控系统的网络安全防护应满足《电力监控系统安全防护规定》（ 国家发展改革委 2024 年第 27 号令）及其配套系列文件要求。

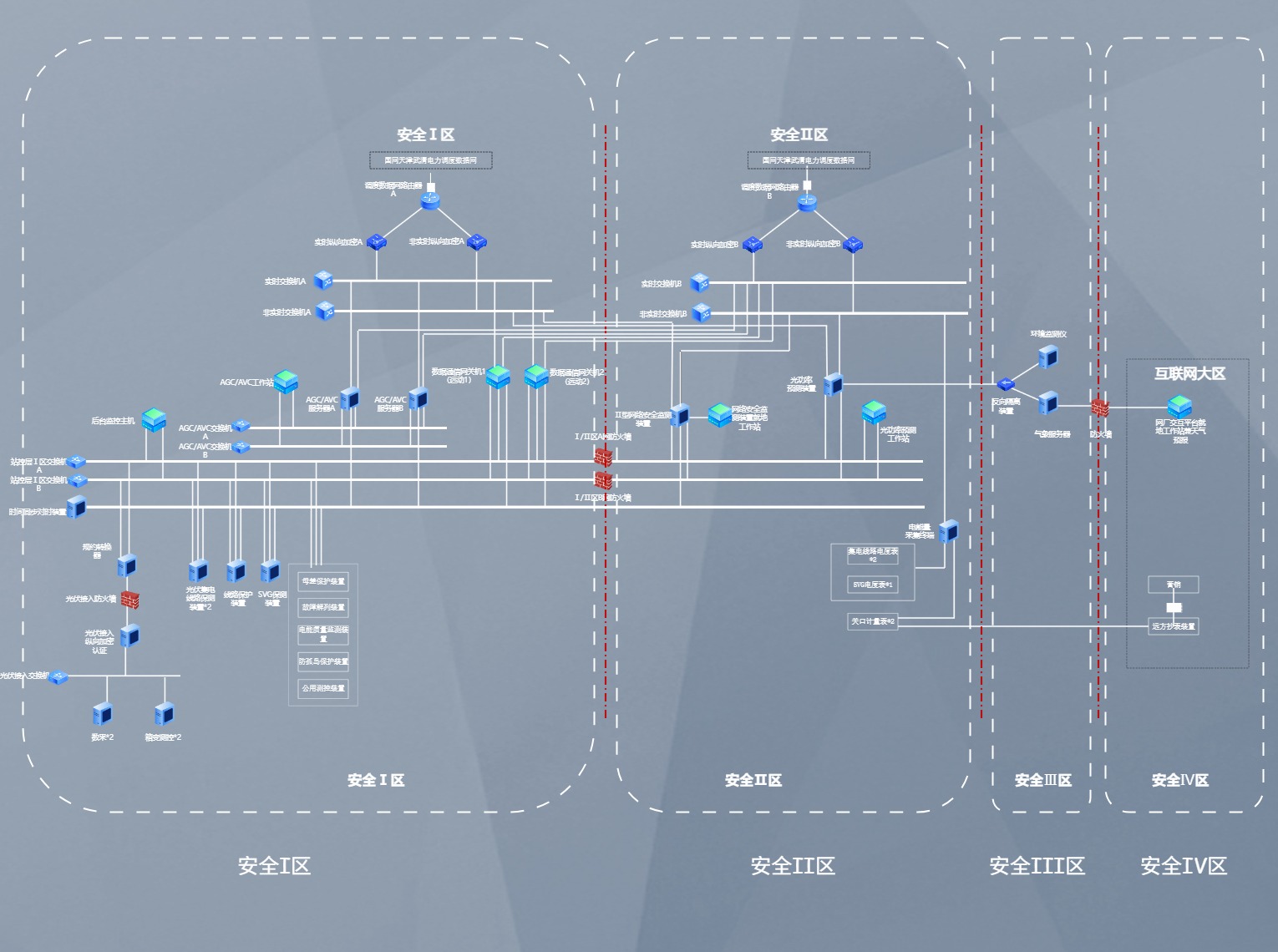

2. 安全分区防护
    分布式光伏场站级汇聚电力监控系统（场站级汇聚电力监控系统是指能够将分布式电源侧多个逆变器的电流、电压、功率等运行数据采集并上传至电力调度机构电力监控系统，也能够接受来自电力调度机构电力监控系统的控制指令且具备实时监控分析、在线监视等功能的电力监控系统）应当实施分区防护，防护区域按照安全等级从高到低划分为生产控制区和管理信息区。在满足结构安全原则的前提下，可以根据业务系统实际情况简化安全区的设置，仅设置生产控制区，但应当避免形成生产控制区和管理信息区的纵向交叉联接。

    • （1）生产控制区：数据采集与监视控制（ SCADA）、 自动发电控制（AGC）、 自动电压控制（AVC）等业务模块应按照安全 Ⅰ区防护要求部署；光伏功率预测等业务模块应当按照不低于安全Ⅱ区防护要求部署。

    • （2）管理信息区：视频监控、环境监测等业务模块应当按照不低于安全Ⅳ区防护要求部署。

    • （3）安全接入区：分布式光伏场站级汇聚电力监控系统生产控制区通过非电力监控专用网络（如公用有线通信网络、无线通信网络、运营者其他数据网络等）与电力调度机构（或发电企业集中监视中心） 电力监控系统通信时，场站侧应当同步设置安全接入区。

3. 横向隔离
    生产控制区与管理信息区、安全接入区之间的联接处应当设置电力专用横向单向安全隔离装置。

4. 纵向加密
    生产控制区与电力监控专用网络的广域网之间的联接处应当设置电力专用纵向加密认证装置。分布式光伏场站级汇聚电力监控系统经安全接入区与电力调度机构或发电企业集中监视中心通信时，安全接入区与非电力监控专用网络的广域网之间应当采用纵向加密认证措施实施安全防护。

5. 网络安全监测
    分布式光伏场站级汇聚电力监控系统应当具备网络安全监测手段，实时采集本级监控系统的网络安全运行状态，及时发现、处理可疑攻击行为和不当操作。采用电力调度数据网与电力调度机构通信时，其网络安全运行状态及可疑行为告警信息应当同步传送至相应电力调度机构。

6. 生产控制区安全要求
    生产控制区应当具有高安全性和高可靠性，禁止采用安全风险高的通用网络服务功能，禁止选用具有无线通信功能的产品，应当对外设接入行为进行管控。

（四）通信技术要求
    应满足 GB/T 29319、GB/T 33593 相关技术要求，光伏发电项目应与电网调度机构进行数据双向交互，具备条件的使用光纤专网通信方式，暂不具备条件的可使用短切片专网、无线等通信方式，通信规约应符合 DL/T634.5104 和 DL/T634.5101 的规定。光伏发电项目采用专网或无线通信方式时，均应采取信息通信安全防护措施。

三、技术方案
    电力调度机构的调度自动化系统接收分布式光伏可观可测数据，通过新能源 AGC/AVC 等系统实现对分布式光伏的可调可控，通过功率预测主站接收分布式光伏功率预测数据。

（一）光纤专网接入方案

1. 光缆建设
    根据接入系统方案，满足通信和保护需求，用户侧需敷设从光伏区箱变到公共连接点的通信光缆，光缆配置标准原则上应参考电网侧接入变电站 10kV 通道的现有规格及数量，建议至少敷设 1 根 24 芯单模光缆。

2. SDH 网络建设
    结合系统光缆建设方案及该区域电力 SDH 光传输网络现状图，完成 SDH 设备安装，并开展光 口 1+0 配置，传输速率622Mb/s，接入该区域电力 SDH 光传输网，经该变电站光传输设备以太网端口汇聚至主站自动化核心交换机，最终接入分布式电源调控主站系统。

3. 辅助设备配置
    分布式光伏电站配置 1 套 24 芯光配单元，放置在 SDH 设备柜中。

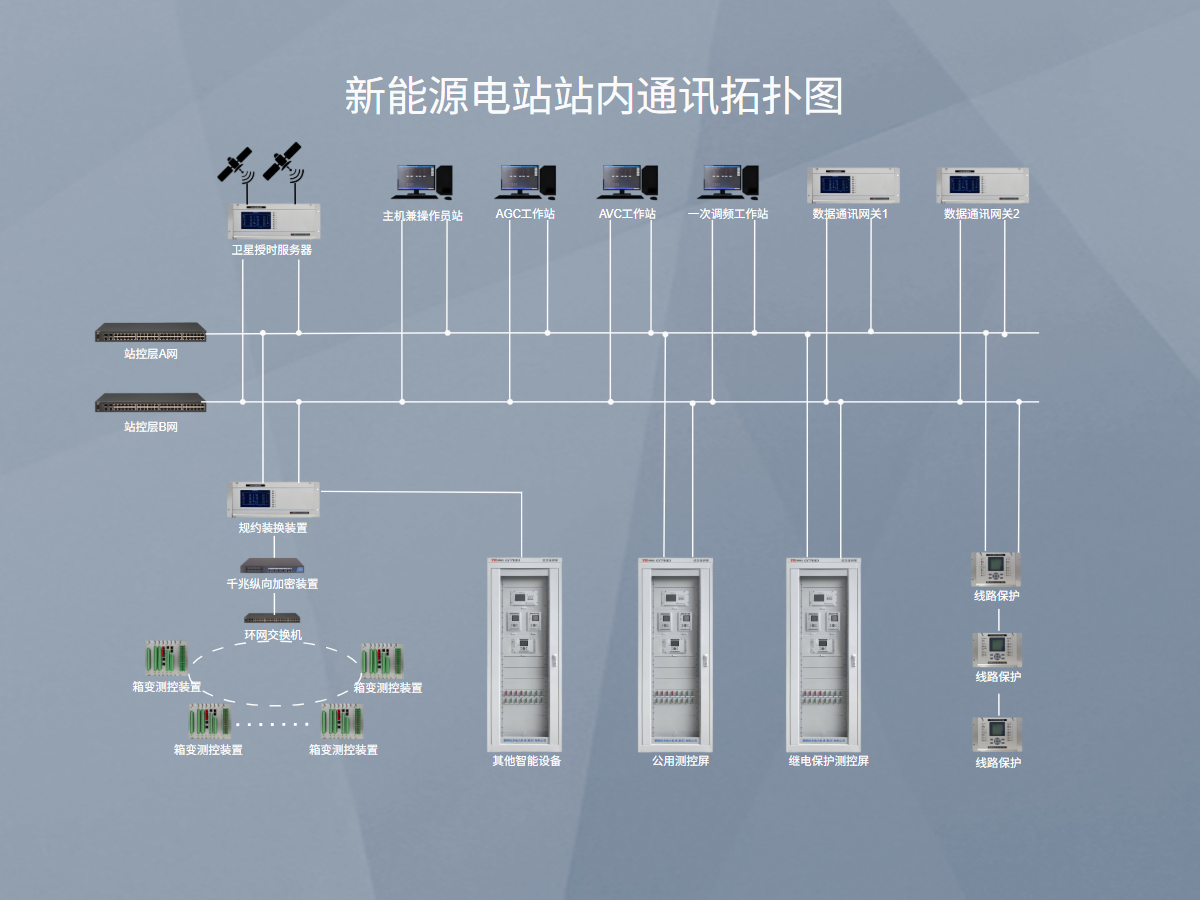

（二）无线接入方案

1. 无线虚拟专网
    在光纤暂未覆盖区域，可采用 5G/4G 无线虚拟专网承载，应严格执行《无线虚拟专网承载电力监控类业务安全防护规范》要求采取安全防护措施。

2. 无线通信配置
    分布式光伏电站向电信运营商申请开通 5G/4G 无线虚拟专网卡。分布式光伏业务终端内置无线通信模块，通过 5G/4G 无线虚拟专网，经由安全接入区接入业务系统后，实现量测信息采集和控制指令下发。
