江西上饶某小水电并网线路非同期重合闸风险与故障解列装置防护方案

第一部分：风险溯源——为什么必须安装故障解列装置？

1.1 电网运行可靠性的核心：自动重合闸
      在电力系统中，输电线路暴露于自然环境中，易受雷击、风偏、异物短路等瞬时性故障的影响。为提高供电可靠性，自动重合闸技术被广泛应用。其基本逻辑是：线路保护装置检测到故障并跳开断路器后，经过一个短暂的延时（通常0.5-10秒），断路器自动重新合闸。如果故障是瞬时性的（如雷击过后电弧熄灭），重合闸成功，线路恢复供电，用户几乎感知不到停电；如果故障是永久性的，保护装置将再次跳闸，不再重合。
传统中，对于单侧电源供电的辐射状线路，常采用"检无压重合闸"或"检同期重合闸"。检无压重合闸逻辑简单：检测到线路无电压即判定为停电状态，允许合闸。检同期重合闸则更为严谨，需要检测待并两侧的电压幅值、频率和相位差在允许范围内才执行合闸，以避免非同期合闸的冲击。

1.2 小水电接入带来的潜在风险：孤岛运行与检压逻辑失效
      当一条35kV或10kV线路上并接有小水电站时，线路的电源特性从"单侧"变为"多侧"。一旦线路因故障跳闸，主电源侧断开，但小水电站可能并未立即停机，其发电机仍在惯性作用下旋转，并通过厂用变压器继续向线路供电（尤其是当线路上还带有当地负荷时）。这就形成了一个"孤岛电网"。
此时，对于电网侧的断路器而言，线路因小水电的供电而"始终有压"。传统的"检无压重合闸"逻辑将被闭锁——装置检测到线路有电压，认为故障点可能仍未隔离或存在反送电，出于安全考虑拒绝合闸。其结果是，即使瞬时故障已消失，整条线路也无法自动恢复供电，必须依赖人工巡检后手动合闸，导致停电时间延长，严重影响供电可靠性指标和用户体验。

1.3 电网的应对策略：重合闸模式改为非同期重合闸

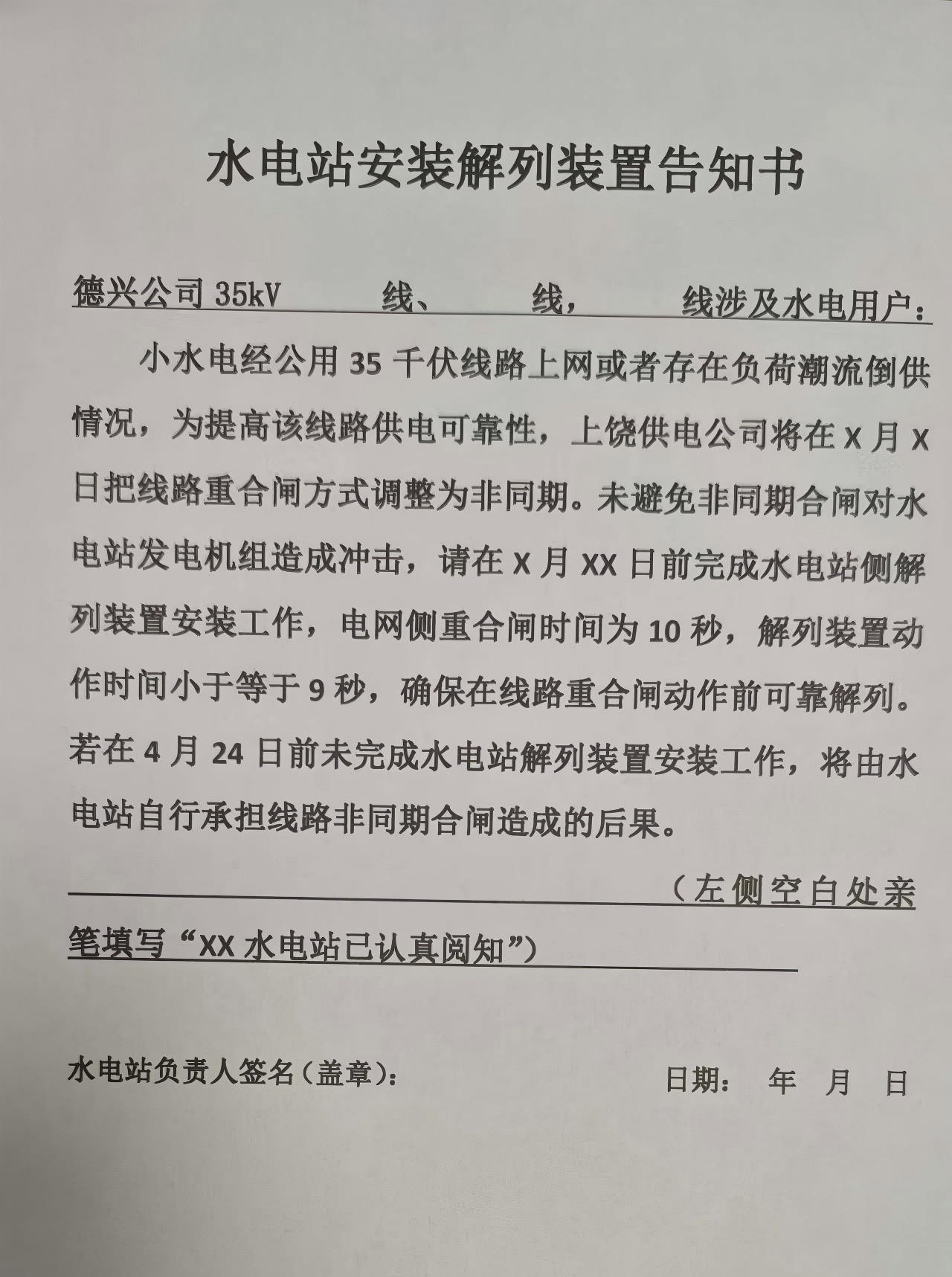

      为解决上述矛盾，电网运行部门提出了一个更激进的方案：将此类线路的重合闸方式改为非同期重合闸。即取消对电压和同期条件的检测，在保护跳闸后经过一个固定延时（例如通知中提到的10秒），无条件地强行合闸。
      这一策略的优势显而易见：它确保了在线路发生瞬时故障后，能够以最高的概率和最快的速度自动恢复供电，极大提升了供电可靠性。然而，其代价是引入了巨大的风险：如果合闸瞬间，线路另一端的小水电站发电机仍在并网运行，且其电压的相位与电网侧电压相位存在较大差异，将导致严重的非同期合闸。
非同期合闸的物理过程与危害：
      当两个频率、相位不同的交流电源直接并列时，由于巨大的电位差，会产生数倍于额定电流的冲击电流。这个冲击电流可分解为：
      1. 有功冲击分量：导致发电机转子加速或减速，产生剧烈的扭矩振荡，可能引发轴系扭振疲劳甚至损坏。
      2. 无功冲击分量：表现为巨大的感性或容性冲击电流，导致发电机端电压骤变，严重威胁定子绕组绝缘，并可能使励磁系统失控。
      3. 电磁力矩冲击：最严重的后果是导致发电机失步，进入"飞车"状态，转速失控，最终可能因超速保护动作停机，或在机械共振下造成结构损坏。
      简言之，非同期合闸对小水电机组而言是一次"电气海啸"，轻则导致保护跳闸、设备受损，重则可能造成发电机报废的重大事故。

第二部分：安全防线——解列装置的工作原理

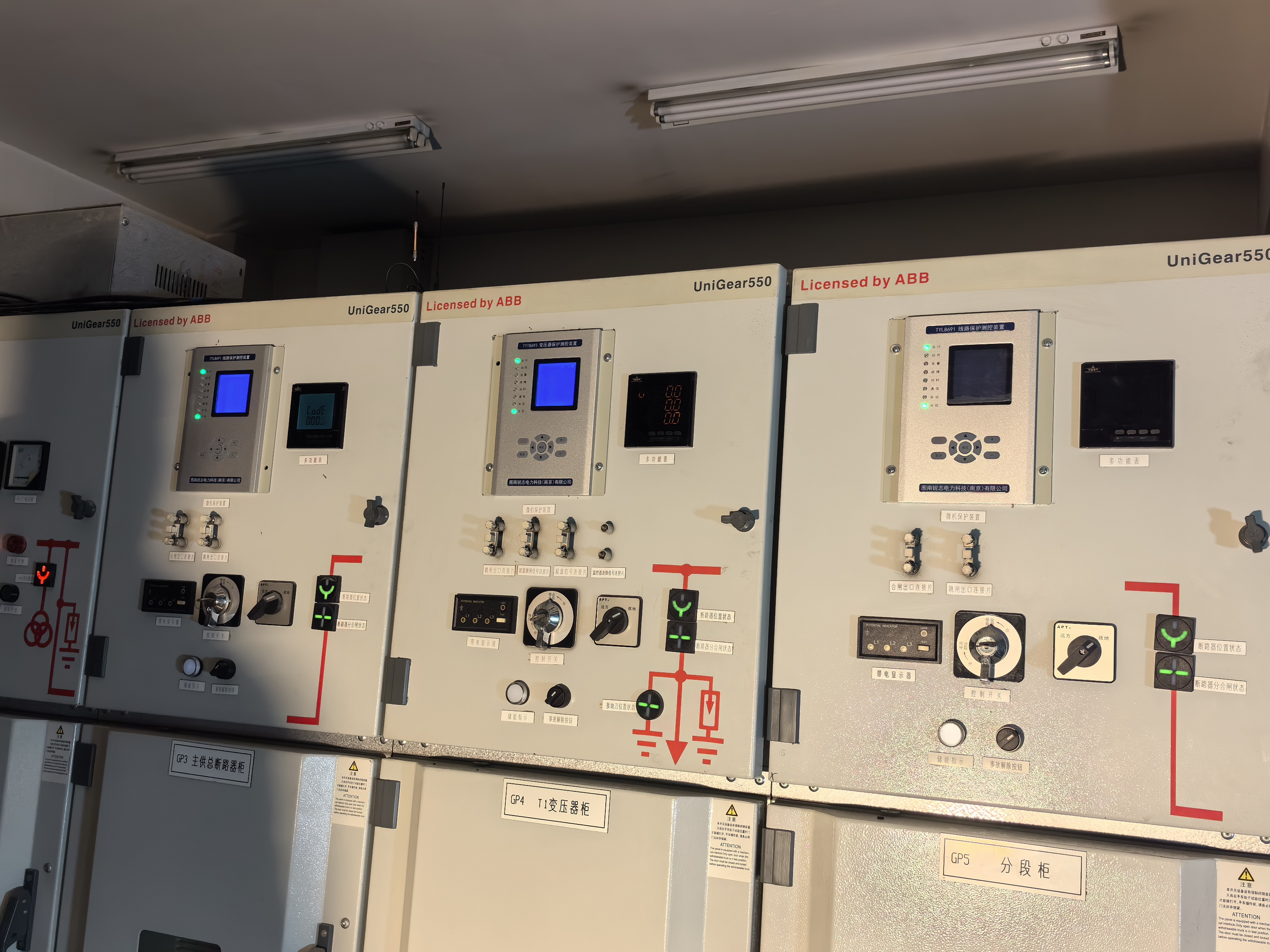

      解列装置，在此语境下特指"低压解列装置"或"频率电压解列装置"，其核心使命是在电网侧执行非同期重合闸之前，迅速、可靠地将小水电站与线路断开，消除风险源。其工作原理是一个经典的"检测-判断-执行"过程。

2.1 故障解列装置状态监测与故障判别逻辑
      装置通过电压互感器（PT）持续监测并网点的线路电压，并可能同时监测频率、电流等信号。其判别逻辑基于以下关键状态变化：
      1. 线路失压判别：当装置检测到线路电压突然降至很低（如低于20%额定电压）或为零，并持续一个极短的时间（如0.1秒），结合电流的变化（可能从送电变为零或很小），即可初步判定为"线路跳闸，主网断开"。这是启动解列逻辑的首要条件。
      2. 孤岛运行判别（增强型逻辑）：在失压的同时或之后，装置会监测本站发电机是否仍在运行（通过机端电压、频率判断）。如果发电机仍在运行，则确认电站处于"孤岛运行"状态。更先进的装置还会结合频率的变化率进行判断，孤岛系统因负荷与发电功率不平衡，频率会快速变化。
      3. 防误动措施：装置必须能够区分"线路永久故障跳闸"和"电站正常停机操作"。例如，会设置"有压闭锁"功能，即如果检测到线路电压一直正常，则不解列；还会与电站的停机流程联动，或在装置上设置"投退"压板。

2.2 解列动作的执行
      一旦满足所有解列条件，装置会立即（或经一个可设定的短延时）发出一个跳闸命令。这个命令直接作用于小水电站的并网断路器（通常是35kV或10kV断路器），使其分闸。至此，发电机与线路完全断开，线路侧变为真正的无源状态。
动作的彻底性：为确保可靠断开，解列命令通常是保持式的，并可能同时联跳发电机的励磁开关或触发停机流程，防止在解列后因调速器响应慢导致发电机超速。

2.3 核心的时间博弈：与电网侧重合闸的时间配合
      这是整个防护策略成败的关键，也是通知中明确时间要求（如"9秒内动作"）的原因。整个过程是一场精密的"时间赛跑"：
      • T0时刻：线路发生瞬时故障，线路两侧（电网侧、水电站侧）的继电保护装置动作，跳开各自断路器。电网侧的重合闸装置开始计时（假设整定为10秒后重合）。
      • T0+Δt时刻（Δt < 9秒）：水电站侧的解列装置检测到线路失压且本站孤岛运行，经过固有的判断时间和继电器动作时间，成功跳开本站并网断路器。此时，线路两端都已断开，线路处于真正"无压无流"的冷备用状态。
      • T0+10秒时刻：电网侧的重合闸时间到，断路器执行合闸。由于线路另一端已断开，本次合闸等同于向一条空线路充电，是绝对安全的。合闸成功后，电网恢复对该线路非故障段的供电。
      时间定值整定的原则：水电站解列装置的动作时间（从故障发生到完成跳闸）必须小于电网侧重合闸时间减去一个安全裕量。这个裕量（如1秒）用于考虑双方设备计时误差、断路器动作时间的分散性以及通信延迟等不确定因素。通知中要求的"9秒内"，正是基于电网侧"10秒"重合闸时间而设定的安全红线。

第三部分：技术实施要点与挑战

3.1 装置选型与功能要求
      应选择具备成熟运行业绩的专用解列装置或含此功能的微机保护装置。基本功能需包括：两段式低压判据、低频/过频判据、频率变化率判据、PT断线闭锁、软压板投退、事件记录与通信功能。高级功能可考虑与电站监控系统、调速器、励磁系统的联动。

3.2 定值整定与配合
      定值整定需与电网调度部门协同进行。关键定值包括：
      • 低压启动值：应躲过线路远端故障时本站感受到的最低残压，避免误动；又要低于孤岛运行时可能维持的电压，确保可靠启动。
      • 动作延时：在可靠判别故障的前提下尽可能短，必须满足小于电网侧重合闸时间减去安全裕量的要求。
      • 频率判据：作为低压判据的辅助，提高在孤岛系统电压崩溃不明显时的动作可靠性。

3.3 安装、调试与验证
      装置应接入正确的电压互感器（PT）二次回路和断路器跳闸回路。安装后必须进行全面的调试试验，包括：
      • 静态试验：校验采样精度、逻辑功能。
      • 动态模拟试验（有条件建议进行）：通过继电保护测试仪模拟线路跳闸、孤岛运行等动态过程，验证装置在真实故障暂态过程中的动作行为。
      • 传动试验：实际发出跳闸命令，验证能否正确跳开并网断路器及相关设备。

3.4 运行维护与责任界定
      装置投入运行后，应纳入电站的定期巡检和预防性试验范围。电网调度部门可能会要求电站定期上报装置投运状态和定值单。通知中"未完成安装...自行承担后果"的条款，从技术合同角度明确了责任边界：电网方为了提升整体供电可靠性，改变了系统运行方式（采用非同期重合闸）；作为并网主体，小水电站有责任安装必要的二次防护设备以确保自身设备安全。若因未安装而导致事故，责任无疑在电站方。

结论
      强制要求小水电站加装解列装置，是电网智能化运行与分布式电源安全管理协同发展的一个缩影。它反映了电网运行方式正从传统的、保守的"绝对安全"逻辑，向更积极的、基于风险管控的"可靠性优先"逻辑转变。非同期重合闸技术的应用，是以牺牲部分传统安全边界为代价，换取供电可靠性的显著提升；而解列装置的普及，则是通过精准、快速的局部控制，重新构筑起一道新的、更智能的安全防线。
对于小水电站业主而言，这不仅仅是一项被动的合规要求，更是一次主动进行设备升级、提升电站本质安全水平的契机。理解其背后的技术原理，严格按照时间节点和技术标准完成改造，不仅是履行并网协议的责任，更是对自身重要资产的一种必要保护。未来，随着更多分布式能源的接入，此类基于精准配合的"源网协同保护"技术将愈发重要，成为构建新型电力系统安全稳定基石的关键一环。
