开关柜五防闭锁怎么配？防误闭锁回路设计、锁具选型与逻辑校验要点

开关柜的五防是二次系统里最容易被忽视、又最容易出人身事故的一环。实际项目中遇到的情况往往是这样：柜子出厂时闭锁是齐全的，投运两三年之后，检修班为了省事短接了某一副接点，或者电磁锁坏了没换，五防就变成了纸面上的五防。真出事的时候才发现，闭锁早就形同虚设。

这篇把我做过的十几个配电室项目里关于防误闭锁的配置做法梳理一遍，包括机械闭锁和电气闭锁怎么分工、回路怎么接、投运时怎么逐条校验。内容偏实操，做配电室二次设计的可以直接拿去对图纸。

先说清楚为什么五防这件事需要专门讲。开关柜的操作对象是断路器、隔离开关、手车和接地开关，任何一次带负荷拉合刀闸、带接地线合闸，后果都是弧光爆炸级别的。五防的本质是把操作顺序做成物理约束，让错误操作在物理上根本做不出来，而不是靠操作票和人的记性去兜。

一、五防到底防什么：五条闭锁规则的工程含义

五防的标准表述是防止误分误合断路器、防止带负荷分合隔离开关、防止带电挂接地线或合接地开关、防止带接地线或接地开关合闸、防止误入带电间隔。这五条在规程里写得很清楚，但落到具体柜型上，每一条的实现方式都不一样。

第一条防误分误合断路器，靠的是操作票加编码锁。这一条在电气上无法闭锁，因为分合断路器本身就是正常操作，只能靠微机五防的模拟预演加锁具来约束。有些项目把这条也算到电气闭锁里去，结果做了一堆逻辑最后什么也没锁住。

第二条防止带负荷分合隔离开关，是机械闭锁的主战场。隔离开关与断路器之间必须有机械闭锁，断路器在合位时隔离开关操作孔被挡住，这是硬约束。中置柜里手车的位置与接地开关之间也是同一类关系。

第三、第四条是成对的，一个防带电合接地，一个防带接地合闸，本质上是接地开关与断路器、隔离开关之间的互锁。这类闭锁在柜内既做机械也做电气，两套并行。第五条防误入带电间隔，靠的是柜门与带电显示、与接地开关位置的联锁，柜门打开前必须先合接地开关，这是柜门电磁锁的核心逻辑。

二、机械闭锁与电气闭锁怎么分工

机械闭锁和电气闭锁不是二选一，而是分工。机械闭锁管柜内相邻元件之间的顺序，电气闭锁管跨柜、跨间隔之间的逻辑。现场见过把跨柜逻辑也做成机械连杆的，柜与柜之间拉一根长长的连杆，运行两年就卡死，这种设计从一开始就不对。

柜内的机械闭锁主要有三类。第一类是断路器与隔离开关（或手车）之间的位置闭锁，断路器合位时手车无法摇进摇出。第二类是手车位置与接地开关之间的闭锁，手车在工作位置时接地开关无法合上。第三类是柜门与接地开关之间的闭锁，接地开关未合时柜门打不开。这三类都是靠机构本身实现的，不依赖电源，可靠性最高。

电气闭锁的做法是把相关开关的辅助接点串进操作回路。以进线柜和母联柜之间的闭锁为例，母联柜接地开关的操作回路里串入进线柜断路器的常闭接点，进线断路器在合位时母联柜接地开关就合不上。这种跨柜逻辑只能靠电气实现，机械连杆做不到。

需要提醒一点，电气闭锁依赖直流操作电源，电源失电时闭锁功能随之失去。所以重要的闭锁位置（比如接地开关）一般要求机械和电气双重配置，只做电气的一旦直流消失就等于没锁。这一点在做直流系统配置的时候要一并考虑，可以参考110kV开关站综保系统二次设备清单里关于直流馈线分路的做法，把闭锁电源单独分一路，不要和照明、加热器混用。

[配图：10kV 中置柜手车操作孔机械闭锁与接地开关联锁机构实物示意]

三、电气闭锁回路的接线要点与常见错法

电气闭锁回路的接线，最典型的问题是把辅助接点取错位置。闭锁取的是断路器本体的位置接点，不是操作机构箱里的接点，这两者动作时间差着几十毫秒，取错了在快速操作时会出现闭锁失效的窗口。现场调试时用示波器量一下接点变位时间，能直接看出来取的对不对。

第二个常见错法是闭锁回路与跳合闸回路共用电源。跳合闸瞬间电流大，闭锁回路的电磁锁会因为电压跌落而吸合不良，表现为时好时坏的偶发故障，这种故障最难查，因为量电压的时候又是正常的。解决办法是闭锁回路单独走一路直流馈线，截面按电磁锁的冲击电流选。

第三个错法是忽略电磁锁的行程和安装方向。柜门电磁锁是靠接地开关位置接点控制的，如果接地开关的辅助接点调整不到位，柜门在接地开关实际已合的情况下仍打不开，现场人员就会直接把电磁锁拆掉或者短接。所以闭锁的可靠性不只看设计，更要看调试时有没有把每个接点的行程调好。

关于闭锁回路的导线和端子，还有两条经验。一是闭锁回路全部用编号管标注，并且在图纸上单独出一张闭锁逻辑图，不要混在二次原理图里。二是所有闭锁端子排单独成排，检修时一眼能看出哪几副是自己动的。把这两条做到位，后续查闭锁问题的时间能省一大半。

四、微机五防与监控系统的配合方式

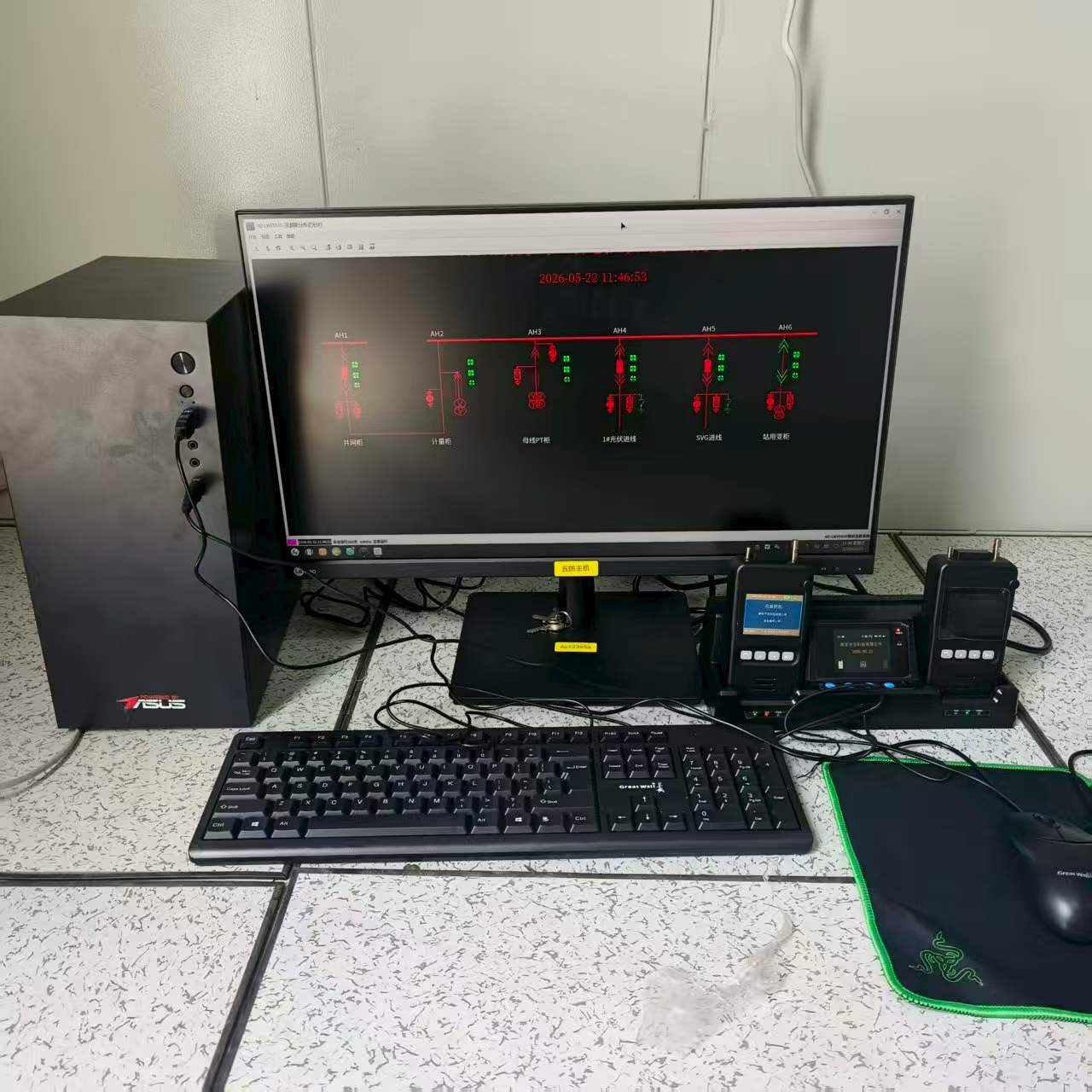

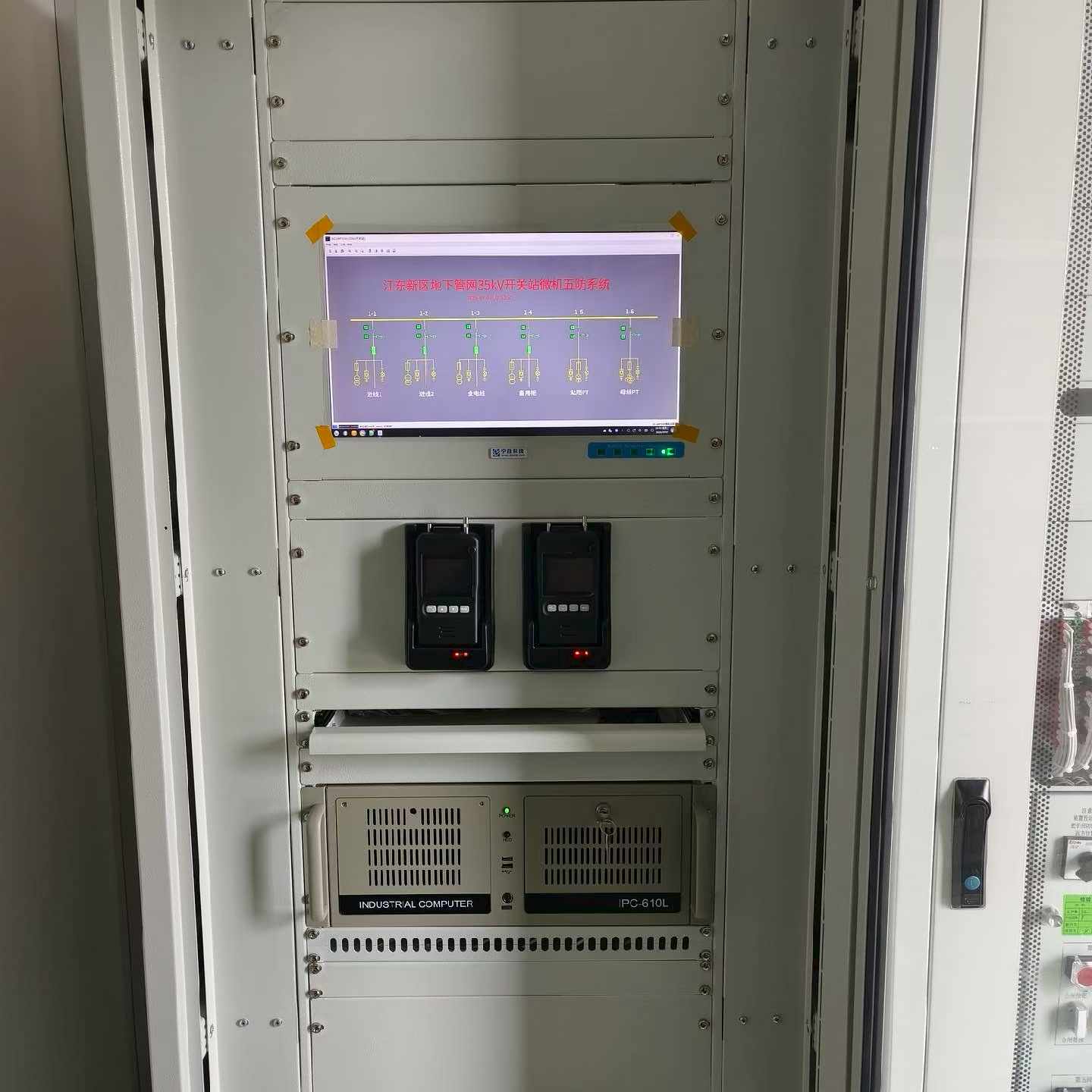

现在新建的配电室基本都配微机五防了。微机五防管的是操作票逻辑和身份权限，管不到机械动作，它的价值在于把全站的操作顺序做成一套可追溯的电子流程。操作前先在模拟屏或软件里预演，预演通过后用电脑钥匙解锁。

微机五防与站内监控系统的接口主要有两种：通信方式和硬接点方式。通信方式通过规约读取各开关的位置，实时性好但依赖通信；硬接点方式直接取位置接点，可靠性高但接线量大。我一般建议关键闭锁用硬接点，一般的位置回读用通信。监控系统本身的组网方式，可以参考通讯及安防系统里的做法，把五防主机作为一个独立的站控层节点。

微机五防最容易出问题的地方是位置信息不同步。开关实际操作了但五防主机没收到变位，软件里显示的还是旧状态，这时候预演通过的操作实际可能是违规的。位置回读的刷新周期建议控制在 3 秒以内，并且在软件里把位置不一致的开关标红提示，不要让它静默通过。

另外，五防的权限管理要单独设置。运行人员只能执行预演通过的票，检修人员可以申请解锁但必须留记录，解锁记录要能追溯到人、时间、原因。这条在验收的时候经常被忽略，等到出了事故要追责才发现日志功能根本没开。

五、五防逻辑校验、投运验收与常见问题

五防校验是投运前必须逐条做的工作，而且要按逻辑表逐条来，不能抽查。一台柜的五防逻辑通常有 20～30 条约束关系，一个 20 面柜的配电室校验一遍至少需要两个人一整天。这个工作量不能省，因为五防失效的后果是人身安全级别的。

校验的时候有一类问题必须专门盯：临时短接。调试过程中为了赶进度，经常用短接线把闭锁接点短掉，如果不在投运前把这根线拆掉，五防就是假的。做法是校验完成后清点所有临时线，逐条核对，并在端子排上贴标签。

最后说几个现场反复出现的问题。一是电磁锁的备用电源没人管，电池到期不换，停电检修时柜门打不开；二是五防主机的图纸和实际逻辑不一致，改了实际接线没改软件，导致软件认为闭锁存在而实际没有；三是柜门电磁锁被人为拆除后不补，从外面看一切正常。这三条的共同点都是靠人管而不是靠系统管，解决的办法是把校验做成定期工作，纳入变电站二次设备状态检修的周期检验项目。

五防做扎实了，配电室的本质安全水平就不一样。它的投入不大，主要是设计和校验的人工，但挡住的是最不能出的事故。
