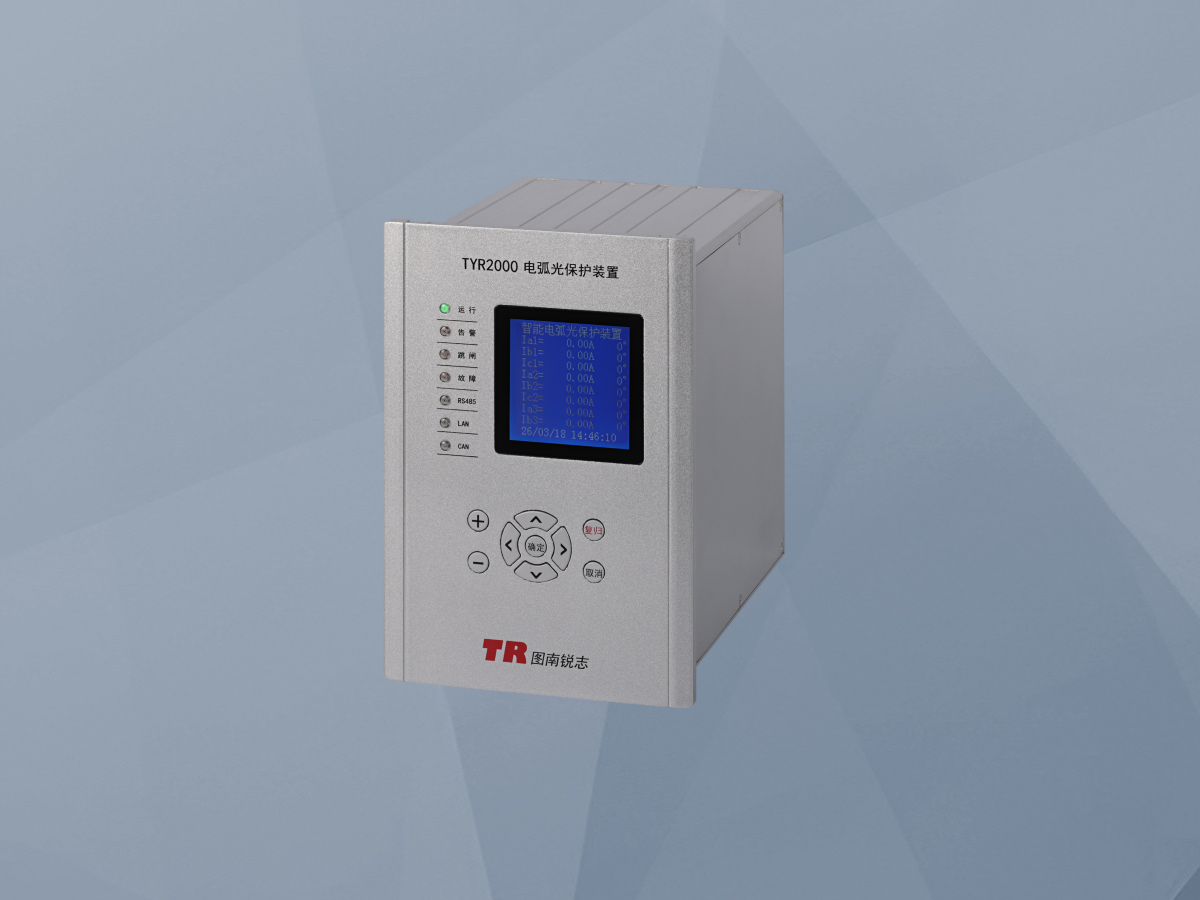

一、电弧光保护装置的概述
电弧光保护装置是中低压配电系统安全防御体系中的关键快速保护设备。电力系统运行故障统计表明，绝大多数开关柜电弧故障是由人为误动作或电网设备老化引起的。电弧光一旦产生，其危害程度取决于电弧光电流及切除时间，电弧光产生的能量与 I²t 成指数规律快速上升——只有在极短时间内切除故障才能使设备不遭受损害；若总切除时间大于 100ms，轻则设备局部烧损，重则造成开关柜爆炸以及人员伤亡，有的可能引发火灾。
传统中低压母线保护存在根本性短板：国内电力系统的中低压母线长期以来没有配置专门的快速母线保护，母线故障的切除均靠上一级配电设备保护装置的后备保护来切除。为了和中低压系统馈线保护在选择性上配合，往往带有很大的延时，不能快速切除中低压母线上的故障。相比之下，110kV 及以上电压级别的变压器热稳定允许时间和动稳定时间分别是 2s 和 0.25s，而低压侧出口短路故障切除时间往往超过 2s，不能满足变压器动稳定时间要求，会导致变压器损坏。
电弧光保护装置正是基于“开关柜内故障时产生弧光”这一物理特征而设计的专用快速保护。其核心价值在于：
1. 人员安全保障：一旦弧光故障发生在工作的开关柜内，快速可靠的电弧光保护系统能挽救人的生命，保护附近工作人员免受电弧故障效应的伤害。
2. 设备损伤最小化：在柜内压力和温度急剧增加以前发出跳闸指令，将开关柜内部部件的限制到最小，大大减少开关设备损坏的维修费用。
3. 变压器保护：避免变压器因近距离母线故障造成动稳定破坏，延长变压器的使用寿命。
4. 恢复供电快速：最大限度减少用户停电时间，可尽快恢复生产。
5. 老站改造经济性：对于使用年限很长需要进行改造的开关柜，采用电弧光保护可有效延长其使用寿命，从而减少对开关设备的投资费用。
装置严格遵循 GB/T 14598.302-2016《弧光保护装置技术要求》、NB/T 42076-2016《弧光保护装置选用导则》、DL/T 1504-2016《弧光保护装置通用技术条件》三项国家及行业强制标准，是 0.4kV~35kV 中低压配电系统弧光防护的合规首选。
二、电弧光保护装置的主要功能
1. 弧光检测与多重判据保护
装置支持多种保护判据模式，用户可根据现场实际需求灵活选择：
弧光单判据模式：仅以弧光信号作为保护动作的判据。当弧光探头检测到的光强度超过设定的动作门槛时，装置立即启动保护动作。动作速度最快，适用于对保护速度有要求的场合。
弧光与电流双判据模式：同时检测弧光信号和电流突变信号，两者同时满足条件时才启动保护动作。弧光判据负责检测故障的发生，电流判据用于确认故障的真实性，有效防止因照明、焊接等非故障弧光引起的误动作，提高保护的可靠性，是兼顾动作速度和可靠性的保护模式。
弧光与零序电压双判据模式：同时检测弧光信号和零序电压信号，两者同时满足条件时才启动保护动作，适用于中性点非有效接地系统的单相接地故障弧光保护，能够有效区分故障弧光和正常操作产生的弧光。
2. 选择性区域跳闸与故障定位
多组弧光保护逻辑可实现分区域选择性跳闸：当某一区域发生弧光故障时，只跳开该区域对应的断路器，缩小停电范围，提高供电可靠性。主控单元或馈线保护单元可以准确记录弧光探头检测到故障弧光的位置信息，且详细记录动作时刻的故障相电流值，方便快速处理故障并恢复供电。
3. 断路器失灵保护
针对主断路器拒动的风险，装置可配置失灵保护：在主断路器拒动时，启动失灵保护跳闸上一级断路器，从而提高系统安全性。
4. 全面的自检与监测
弧光传感器及光纤链路实时自检：系统持续监测探头与光纤状态
CT 断线监测：实时检测电流互感器回路异常
非电量保护：支持非电量信号接入
检修状态闭锁：检修状态下闭锁保护出口，保障人员安全
装置异常告警：对装置自身异常实时告警
5. 故障录波与事件记录
装置支持故障录波功能，存储电弧光信号、电流数据，助追溯故障原因。可以详细记录动作时刻的故障相电流值，且可以准确记录弧光探头检测到故障弧光的位置信息。安科瑞 ARB6 系列可存储 ≥16MB 故障录波数据（存 ≥20 次故障数据），保存 6 个月以上运行日志。
6. 灵活的通信与组网
装置配备 2 路 RS485 接口、以太网接口、USB 接口、IRIG-B 码对时接口，支持 Modbus、IEC 60870-5-103 等规约，可接入配电自动化系统，实现远程监控与集中管理。
三、电弧光保护装置的工作原理
电弧光保护装置采用“光信号检测 + 电信号确认 + 逻辑判别 + 快速跳闸”的工作原理，核心是“光-电双判据”逻辑。
1. 弧光信号检测
弧光传感器（探头）为无源的弧光探测传感器，安装在开关柜的母线室内或馈线柜内电气元件的连接处。弧光传感器主要采用两种类型：
白光弧光传感器：捕捉可见光波段（280nm~700nm）信号
紫外电弧光传感器：针对弧光光谱特性设计，可过滤掉可见光干扰，感光能力最强，能快速检测到超过 240 度范围内发生的电弧光
当发生弧光故障时，光照度大幅度增加（阈值如 8000lux 可见光或 5mw/cm² 紫外光），弧光传感器直接将光信号通过光纤传给弧光采集单元或主控单元。弧光单元将光信号转为电信号之后进行比较、滤波、编码、电光转换，由光纤将数字光信号传给主控单元。
2. 电流/电压信号采集
电流单元采集三相电流（整定范围 50%In~500%In），电压单元采集零序电压。电流采样精度可达 ±5%，范围 0.1In~20In，瞬间 20 倍过流值。
3. 双判据逻辑判别
主控单元接收到弧光信号和电流信号后进行逻辑判别，支持五种判别模式：
系统检测到弧光和过流分量同时发生时，发出跳闸信号
系统检测到弧光分量时，发出跳闸信号
系统检测到过流分量时，发出跳闸信号
系统检测到弧光分量时发出跳闸信号；或系统检测到弧光和过流分量同时发生时发出跳闸信号
系统检测到弧光或过流分量之一发生时，发出跳闸信号
这种“光-电双判据”的双重确认机制有效避免了环境光干扰或瞬时电流波动导致的误动作。
4. 快速跳闸出口
当满足跳闸条件时，主控单元通过超高速继电器（响应时间<1ms）输出跳闸指令至断路器，实现故障回路快速隔离。弧光保护装置的出口动作时间可控制在 4ms 以内，弧光保护总动作时间不超过 8ms，较传统过流保护提速 80% 以上。对开关柜各单元室的总故障清除时间可控制在 100ms 以内。
5. 系统组成与配置原则
电弧光保护系统采用模块化方式构成，一般包括主控制单元、扩展单元（包括各种电流采集扩展单元、弧光采集扩展单元、跳闸出口中间扩展单元）、弧光传感器等多个模块：
主控单元：弧光系统的核心，负责采集、处理、记录弧光故障的整个过程的判断和分析
采集单元：与主控单元配合使用，单个弧光采集单元可以安装 16 个弧光探头，根据系统的大小可以任意增减弧光采集单元的数量
弧光传感器：专门用于故障弧光采集，是无源的弧光探测传感器
按母线段配置原则：每段母线配置 1 台主单元、若干台扩展单元和若干弧光传感器，具体配置扩展单元台数应与弧光传感器的数量相匹配。每个开关柜的间隔室配置 1 个弧光传感器。
6. 传感器安装要点
35kV 开关柜：应在母线间隔室、母线侧隔离刀闸室各安装 1 个电弧光传感器
10kV 开关柜：若母线与母线侧隔离刀闸同在一室，则只安装 1 个电弧光传感器；若母线与母线侧隔离刀闸不在同一室，则需分别安装
安装位置：探头的监视角度扩大，应安装在面对母线的左上角或右上角，使开关柜内的母线完全在探头的监视之下
安装孔径：Φ8.1mm
四、电弧光保护装置的特点
1. 超高速响应能力
弧光保护装置的出口动作时间可控制在 4ms 以内，弧光保护总动作时间不超过 8ms，较传统过流保护提速 80% 以上。弧光单判据动作时间 ≤3.8ms，弧光+电流双判据 ≤7.8ms，对开关柜各单元室的总故障清除时间可控制在 100ms 以内。这种超高速响应能力是电弧光保护区别于传统保护的核心优势。
2. 光-电双判据，可靠性高
装置采用弧光检测和过电流检测双重判断原理，支持弧光单判据、弧光+电流双判据、弧光+零序电压双判据三种模式灵活配置。双重确认机制有效避免了环境光干扰或瞬时电流波动导致的误动作，在动作速度和可靠性之间实现最佳平衡。
3. 选择性保护，缩小停电范围
多组弧光保护逻辑可实现分区域选择性跳闸，当某一区域发生弧光故障时，只跳开该区域对应的断路器，缩小停电范围，提高供电可靠性。同时可准确记录故障点位置，方便快速处理故障并恢复供电。
4. 标准化与合规性强
产品严格遵循 GB/T 14598.302-2016《弧光保护装置技术要求》、NB/T 42076-2016《弧光保护装置选用导则》、DL/T 1504-2016《弧光保护装置通用技术条件》三项国家及行业强制标准，满足电力行业对中低压弧光防护的合规性要求。
5. 工业级可靠性
抗干扰能力：抗电磁干扰达 IV 级，开关柜强电磁环境无数据漂移或误动作
环境适应性：工作温度-25℃~+55℃，湿度 5%~95%（无凝露）
弧光探头：设计、连接线等全部采用耐高温、阻燃的高分子材料，具有超强的电气隔离效果
全数字化设计：排除由于旋钮或其他机械设计导致的误差隐患
6. 配置灵活，扩展性强
弧光信号可在采集单元之间串行传输，从而使监测点的数量可任意增加，且大大减少了传输光纤的成本。主控单元与采集单元间具有光纤、通讯双连接，既可快速传递故障弧光信号，又可进行数据传输。安科瑞 ARB6 系列提供 A6/A12/A18/A24/A30 多种型号，分别对应 6/12/18/24/30 路弧光传感器信号采集通道，可根据工程需要灵活选配。
7. 集成度高，功能完备
装置集保护、测量、监视、控制、通讯、故障录波、事件记录等多种功能于一体。除核心的弧光保护外，还具备断路器失灵保护、CT 断线监测、非电量保护、装置自检及异常告警、检修状态闭锁、弧光监测及故障点定位、弧光传感器及光纤实时自检等完备的辅助功能，是一款真正意义上的“all-in-one”中低压弧光防护设备。
8. 多种通信接口，易于集成
配备双 RS485、多路以太网、USB、IRIG-B 码对时接口，支持 Modbus、IEC 60870-5-103 等规约，可无缝接入配电自动化系统、电力监控系统，实现远程集中监控与智能化运维。
