TYL8692线路光纤差动保护装置

应用范围: 电压等级：110kV及以下输电线路；应用行业：新能源并网系统、城市配电网；典型场景：非直接接地系统、经电阻接地系统、变电站集中组屏。
主要功能: 光纤电流差动保护装置是输电线路的核心主保护设备，通过实时比对线路两侧电流向量，精准识别区内故障并瞬时跳闸。其核心价值在于实现故障的毫秒级切除，避免事故扩大，提升电网稳定性与供电可靠性。
主要参数: 额定电压：AC 100V（相电压）；工作电源：DC 220V/110V；测量精度：电流/电压±0.5%；动作时间：≤30ms（差动速断）；通信接口：双100M以太网、RS485，支持IEC 60870-5-103/104协议。

资料下载产品资质使用案例产品选型

产品介绍技术参数尺寸说明应用组网图

一、光纤电流差动保护装置的概述
光纤电流差动保护装置是高压输电线路的主保护设备，针对110kV及以下非直接接地或经电阻接地系统设计。随着分布式电源规模化接入，传统距离保护难以满足快速故障切除需求。本装置通过光纤通道实时同步传输线路两侧电流数据，利用差动判据（如比例制动特性）在30ms内识别区内故障，防止设备损毁及电网瘫痪。核心功能涵盖差动保护、多段过流保护、零序保护及自动重合闸，适用于新能源场站、城市配电网等场景，为输电系统提供“双端数据同步+瞬时动作”的高可靠性保障。
二、光纤电流差动保护装置的主要功能
1. 光纤电流差动保护
功能配置：支持比例制动特性（斜率K可整定），差动速断定值（Isd）与启动值（Icd）独立设定；动作条件：线路两侧电流向量差超过定值，且比例制动条件满足；闭锁逻辑：CT断线时自动闭锁差动保护。
2. 三段式过流保护
功能配置：各段电流定值（如Ⅰ段1.2In）、延时（0.1-20s）及方向闭锁（90°接线）可独立整定；动作条件：相电流超阈值且方向符合逻辑，经延时跳闸；闭锁逻辑：PT断线闭锁低压相关保护。
3. 零序电流保护
功能配置：零序电流定值（0.1-20A）、延时（0.1-10s）可调，支持跳闸/告警模式；动作条件：零序电流持续超阈值且延时到达；闭锁逻辑：系统振荡时瞬时闭锁。
4. 重合闸与后加速
功能配置：重合闸延时（0.2-20s）、检同期角度差（±30°）可设；动作流程：故障跳闸后延时重合；合闸瞬间若电流突增，后加速保护瞬时跳闸。
5. 低周/低压解列
功能配置：频率阈值（低频45-49.5Hz/高频60-65Hz）及滑差闭锁可设；动作条件：频率越限或电压低于整定值（如20-60V），经延时解列电源。
三、光纤电流差动保护装置的工作原理

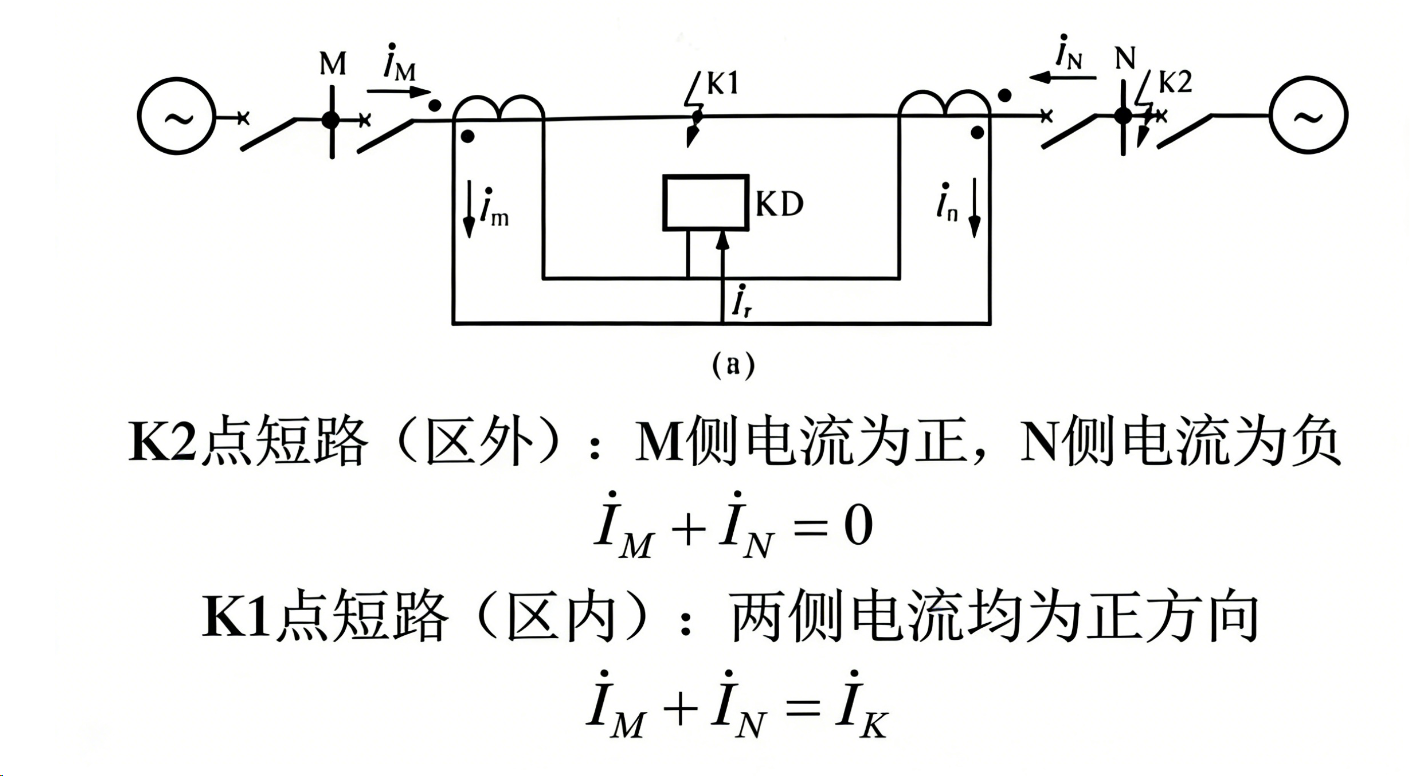

光纤电流差动保护原理图

1. 数据同步与采集
通过光纤通道（波长1.31μm，单模传输）同步两侧电流数据，采用16位AD转换器每周波48点采样，计算差动电流（Id）与制动电流（Ir）。
2. 故障判定逻辑
差动保护主判据：I_M + I_N > k· I_M - I_N （k为比例制动系数），辅以加速判据（ I_M + I_N
> I_INT时启用更灵敏系数）；过流保护：相电流超阈值后启动延时，结合方向闭锁（90°接线）和低电压闭锁条件；接地故障：零序电流超阈值且无闭锁条件时判定。
3. 保护动作流程
步骤1：检测电气量异常（如Id > Icd或相电流>1.2In）；步骤2：校验辅助条件（如比例制动、方向闭锁）；步骤3：延时到达且异常未消除，驱动跳闸继电器；步骤4：记录事件并上传后台，支持Comtrade格式录波。
四、光纤电流差动保护装置的特点
硬件性能卓越
采用32位微处理器，动作响应时间≤30ms；采样回路精确工作范围：电压0.5-120V，电流0.08In-20In；支持15路开关量采集及4路可编程出口。
抗干扰能力突出
通过GB/T17626标准严酷等级测试（如静电放电4级），绝缘电阻≥100MΩ，支持-10℃~+55℃宽温运行。
人机交互与扩展性
内置7英寸触摸屏支持定值整定与事件查询；通信接口兼容IEC 61850协议，支持B码/NTP对时。
可靠性保障机制
内置PT/CT断线检测、相序自校验功能；故障录波支持13路模拟量（采样间隔1ms），存储16条Comtrade格式文件。
