TYT8691 变压器差动保护装置

一、变压器差动保护装置概述
       变压器差动保护装置是电力系统的核心保护设备，通过实时监测变压器各侧电流差值实现故障快速切除。其设计采用差动速断与比率制动双重保护机制，适用于6.3MVA及以上容量变压器或工业企业的重要变压器。装置集成保护、测控功能，支持多协议通信与远程操作，契合智能变电站无人值守需求。

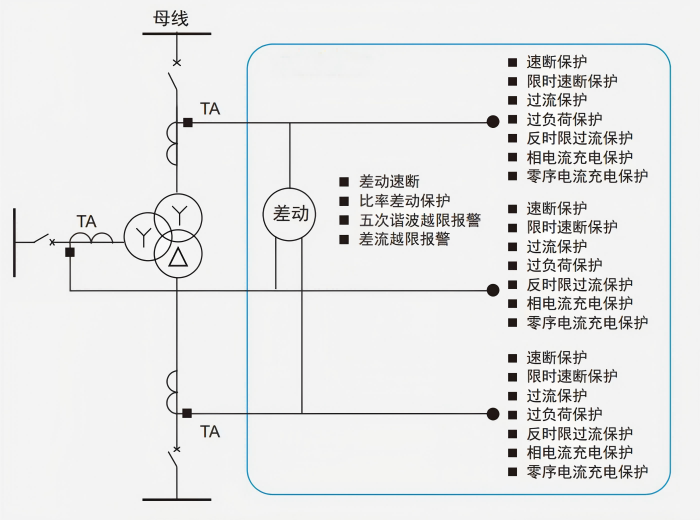

二、变压器差动保护装置的主要功能

       1.保护功能
          a)差动速断保护功能：分相式的差动速断保护，动作时间不大于25ms；
          b)差动保护功能：分相式的差动保护（具有谐波制动、比率制动特性及低压侧CT变比调整功能）
          c)CT断线检测和差动电流过大告警功能：实时检测CT断线，可闭锁差动保护，运行时当差流越限时可告警；
          d)本体保护功能：重瓦斯动作、调压重瓦斯动作、轻瓦斯告警、调压轻瓦斯告警；
          e)启动通风功能：当高压侧B相电流大于启动通风电流定值时启动通风出口。
       2.装置自检功能
          a）装置自动检测RAM、ROM、A/D及电源消失等故障；
          b)自动检测定值、配置、系数等参数。
       3.事件记录、故障录波
          a）记录事件内容包括保护动作事件、装置自检故障；
          b)记录保护动作事件的类型、动作时刻及保护动作时的运行参数；记录装置自检故障事件的类型和发生时刻；
          c)故障录波的内容包括：保护动作的时刻、保护动作的类型及启动录波前后的有效值；
          d)故障录波的数据长度：通道的故障前2周波及故障后4周波，每个通道共计192点。
       4.通讯功能
          a)装置上传实时数据，包括测量数据、录波数据、故障、告警信号及所有的保护整定值、配置、系数等。可远方在线修改定值和投退保护功能；
          b)接收上级下发的控制命令，包括：系统对时、定值整定及数据的读写命令等。
       5.监控功能
          a)装置具有测量电流等模拟量的遥测功能；
          b)采集断路器、储能、隔离刀闸、远方/就地等位置信号及其它开关量信号的遥信功能；
          c)分、合断路器及储能的遥控功能。
       6.显示功能
          a）面板上具有汉字液晶显示、状态指示灯和键盘操作，可方便地实现测量跟踪监视、在线修改定值或投退保护功能，并可通过复归按键或远方控制复归故障指示灯。

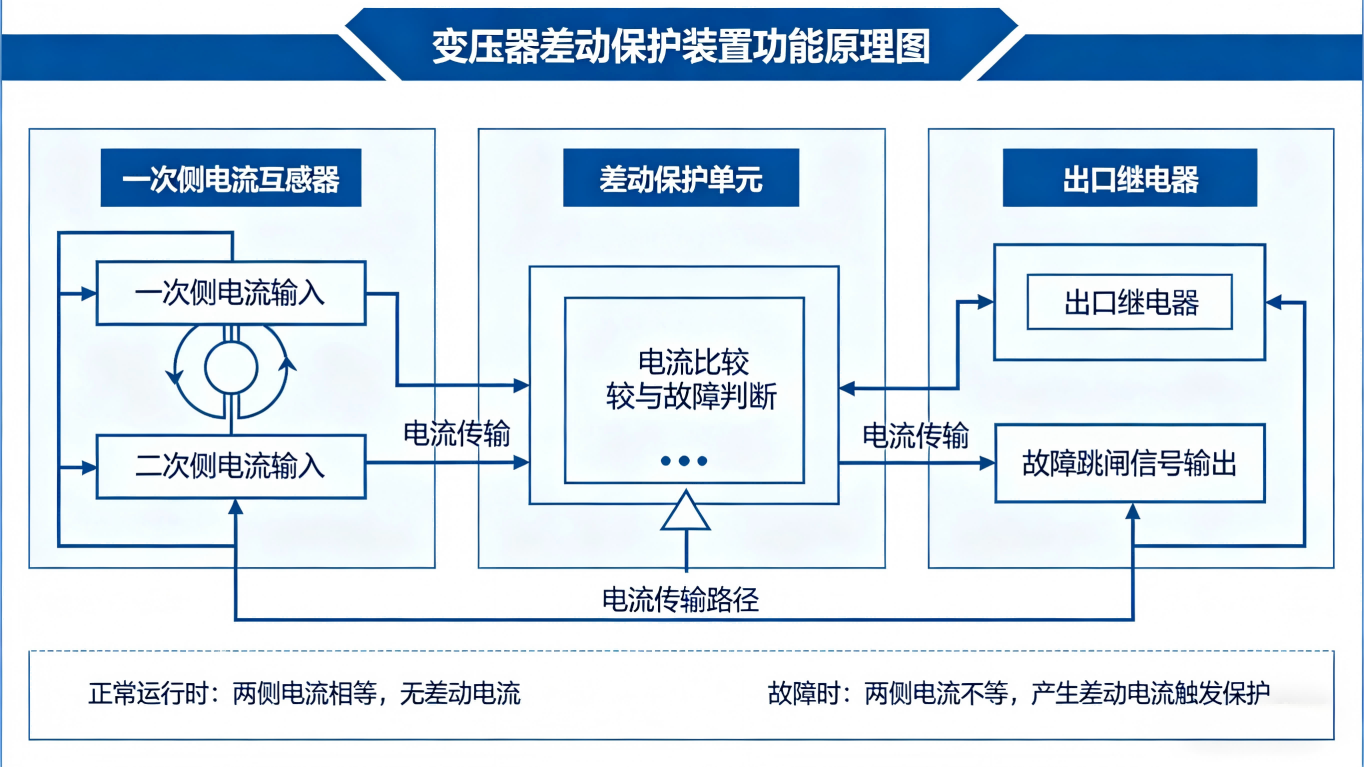

三、变压器差动保护装置的工作原理
       1.信号采集与处理​
          通过开入插件采集变压器高/中/低压侧电流信号，由32位微控制器实时计算差流值。
          采用坏点滤除算法提升抗干扰能力，确保采样精度。
       2.保护动作逻辑​
          比率制动差动保护：
          动作条件：差动电流（ΔI） > 启动值（Icd）且 ΔI > K × 制动电流（Izd），其中K为制动系数。
          逻辑图展示差动保护的动作特性曲线，分为速断区、比率制动区和制动区。
          二次谐波制动：识别励磁涌流中的二次谐波分量（占比＞定值）时闭锁差动保护，防止误动。
       3.硬件协同机制​
          CPU插件执行差动计算与逻辑判断，开出插件驱动跳闸继电器（触点容量8A@250V）。
          全封闭机箱设计，强弱电分离布局，满足GB/T 14598电磁兼容标准。
       4.定值管理​
          可配置参数：差动启动值、速断定值、谐波制动系数、保护延时（0.1–100秒）。
          密码保护机制（默认1000），确保参数安全。
四、变压器差动保护装置的技术特性
       1.核心参数​
          适用场景：6.3MVA及以上容量变压器（如110kV/35kV变电所主变）。
          通讯接口：2路以太网（Modbus），可选IEC 61850。
          工作电源：DC 220V ±20%（部分型号支持AC/DC 220V或DC 110V/48V）。
       2.环境适应性​
          工作温度：-40°C至70°C；存储温度：-40°C至80°C。
          通过±8kV静电放电、4kV浪涌抗扰度测试，符合I级振动标准。
