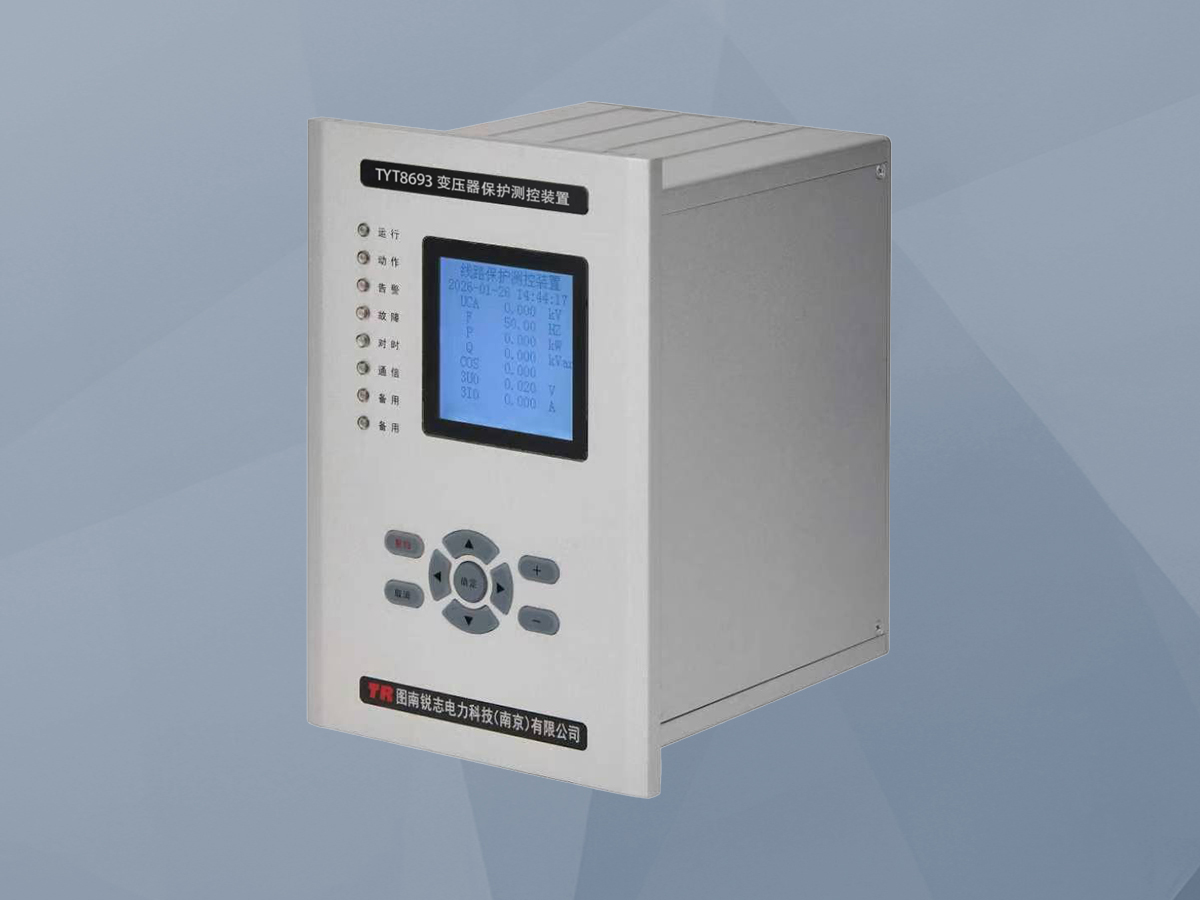

TYT8693变压器保护测控装置

一、变压器保护测控装置产品背景深度剖析
       变压器保护测控装置作为智能配电系统的关键核心设备，巧妙融合继电保护、实时测控与远程通信三大核心功能。伴随配电自动化进程的加速推进，传统分离式保护方案因接线繁琐、协同效能低下等弊端，正逐步被高度集成化的创新方案所替代。
       现代变压器保护测控装置搭载高性能处理器，深度集成三段式过流保护、零序保护、非电量跳闸等多元功能，配备双网口通信架构，全面兼容IEC 61850等标准规约，可直接部署于开关柜，也可灵活组屏应用。该装置精准契合新能源电站与工业用户对高可靠性、低运维成本的迫切需求，为配电系统稳定运行筑牢坚实防线。
二、变压器保护测控装置功能
       1. 差动保护：运用二次/三次谐波制动技术，有效规避励磁涌流引发的误动作，同时具备比率制动特性，精准识别变压器内部故障。
       2. 三段式过流保护：融入复合电压闭锁机制（涵盖低电压、负序电压检测），细分分时限速断、限时速断及过流保护段，为变压器提供分级、精准的过流防护。
       3. 零序保护：高压侧采用定时限零序过流保护，低压侧支持定时限/反时限零序过流保护，精准定位并快速隔离接地故障，保障系统安全。
       4. 非电量保护：针对重瓦斯、温度过高等异常工况，实现跳闸或告警功能，开入量可灵活复用为普通信号，提升装置的灵活性与实用性。
       5. 测控功能：采用两表法精准测量电流、电压、有功/无功功率及功率因数，测量精度达±0.5%，并可直接显示一次侧数值，为运维人员提供直观、准确的数据支持。
       6. 远程操控：支持遥控分合闸操作、定值区灵活切换以及软压板投退，实现远程高效管理，降低现场操作风险。
       7. 故障录波与事件记录：可存储128条SOE事件及完整故障波形，为故障溯源、系统分析提供详实的数据支撑，助力快速定位问题根源。
       8. TV断线检测：实时监测TV断线状态，自动闭锁电压相关保护功能，防止因断线引发的保护误动，保障系统稳定运行。
       9. 过负荷告警：持续监测变压器负载状况，当负载超限时，按预设延时发出告警信号，提前预警潜在风险。
       10. 自诊断机制：实时监测TA/TV断线、控制回路异常等状况，一旦发现异常，立即闭锁相关保护并发出告警，确保装置可靠运行。
三、变压器保护测控装置工作原理详解
       1. 数据采集：借助CT/PT精准采集三相电流、电压信号，经AD转换处理后，精确计算各类电气参数，为后续保护逻辑提供可靠数据基础。
       2. 保护逻辑
          - 差动保护：通过对比变压器各侧电流矢量差，结合谐波制动算法，精准识别变压器内部故障，实现快速、可靠保护。
          - 过流保护：综合电压闭锁条件，精准区分故障类型，制定差异化保护策略，提升保护动作的准确性与选择性。
       3. 通讯交互：依托双以太网口，兼容Modbus与IEC 61850通讯规约，实现遥测、遥信数据的高效上传，保障信息交互的实时性与准确性。
       4. 人机交互：配备高清液晶屏，实时展示关键数据；采用菜单化操作界面，支持定值修改、事件查询等便捷操作，提升用户体验。
       5. 故障处理：非电量信号经光电隔离处理后，触发跳闸或告警动作，同时支持信号保持与手动复归功能，确保故障处理的灵活性与可靠性。
       6. 定值管理：支持多定值区灵活切换，可根据不同运行方式快速调整保护定值，提升装置的适应性与通用性。
四、产品核心优势
       1. 高度集成化设计：将主后备保护集成于单一装置，大幅缩减屏柜占用空间，简化接线流程，降低安装与运维成本。
       2. 双网冗余通信：配备2路以太网接口，支持多规约并行运行，构建稳定可靠的通信链路，显著提升系统通信的可靠性与容错能力。
       3. 智能诊断体系：具备TA/TV断线检测、硬件自检及故障录波功能，实时掌握装置运行状态，提前预警潜在故障，保障系统安全稳定运行。
       4. 模块化拓展架构：支持功能灵活扩展，如选配4 - 20mA模拟量输出模块，满足特殊场景的个性化需求，提升产品的适配性与竞争力。
       5. 低运维成本方案：采用全密封结构与免少维护设计理念，具备出色的环境适应性，可从容应对恶劣工业环境，有效降低运维工作量与成本。
