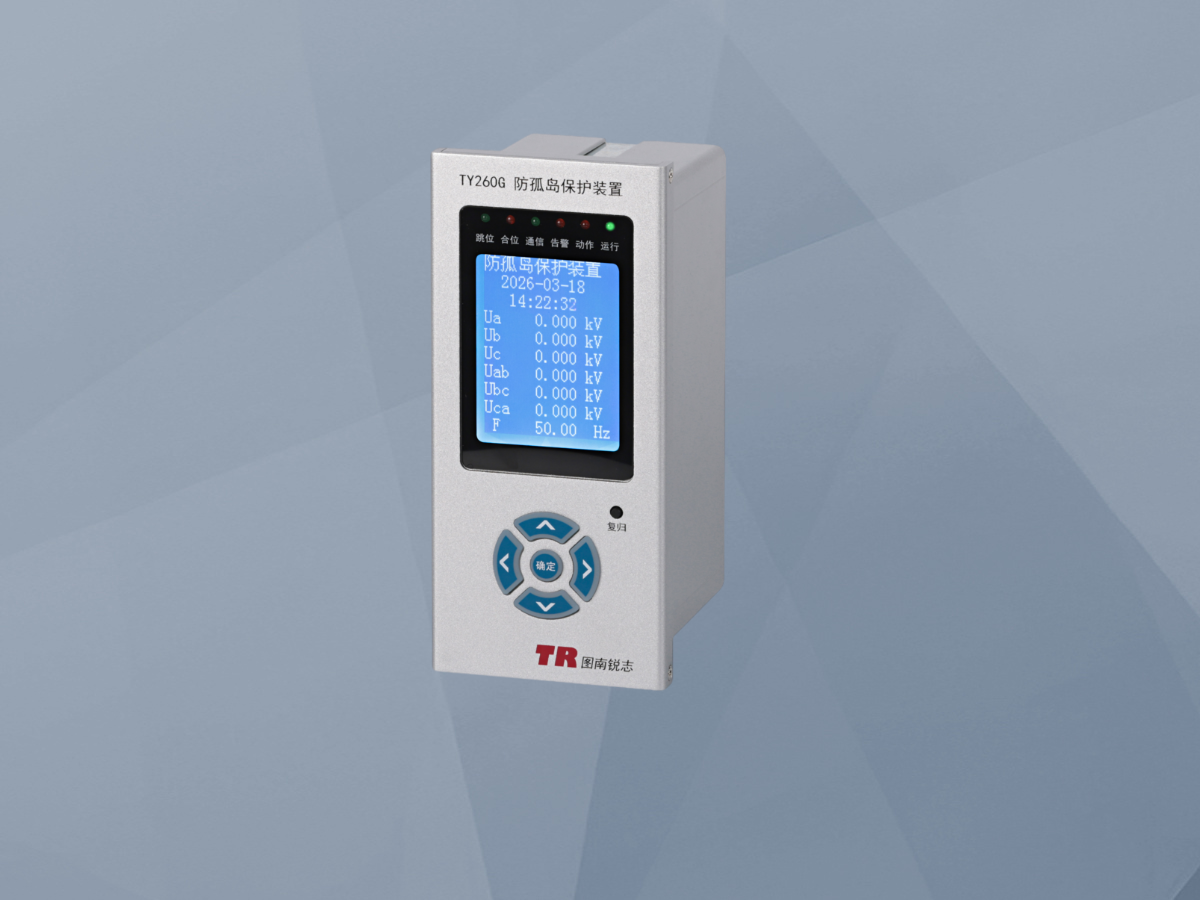

一、低压防孤岛保护装置的概述
低压防孤岛保护装置是分布式新能源安全并网不可或缺的“安全卫士”。随着光伏、风电等分布式电源大量接入配电网，当电网因故障停电或计划检修时，如果分布式电源未能及时脱离，将继续向本地负载供电，形成一个不受电网调度控制的“电气孤岛”。孤岛运行会带来多重严重危害：一是对电网侧维修人员构成触电生命威胁；二是孤岛系统的电压和频率可能失控，损坏所供负载设备；三是当电网恢复供电时，可能因非同期并网产生巨大冲击电流，损坏发电设备和电网设备。本装置基于高性能32位微处理器，采用被动检测（监测电压、频率）与主动检测（注入扰动）相结合的原理，持续监测并网点状态。一旦检测到电网失压、频率越限或功率逆流等表征孤岛的特征，装置将在国家标准规定的2秒时间内迅速发出跳闸指令，切断并网开关，确保分布式电源与主网可靠分离。它不仅是满足并网准入要求的合规设备，更是保障人身安全、维护配电系统稳定运行的核心智能终端。
二、低压防孤岛保护装置的主要功能
1. 电压异常保护（过电压/低电压）
这是检测孤岛最直接、最常用的被动方法。装置实时监测并网点三相线电压。当电网断电，分布式电源与本地负载功率不匹配时，系统电压会迅速偏离正常范围。过电压保护：当任一相线电压持续超过定值（如1.1Un）达到设定延时后动作跳闸。低电压保护：当三相线电压均持续低于定值（如0.85Un）达到设定延时后动作跳闸。通常设置两段定值，以区分轻微波动和严重故障。
2. 频率异常保护（过频/低频）
与电压保护类似，是另一项关键的被动检测手段。当孤岛形成且电源与负载有功功率不平衡时，系统频率会发生变化。频率过高保护：当系统频率持续高于定值（如50.5Hz）时动作。频率过低保护：当系统频率持续低于定值（如49.5Hz）时动作。频率保护能有效应对电压变化不明显的功率匹配型孤岛。
3. 频率突变（df/dt）保护
这是一种更灵敏的被动检测方法。它监测系统频率的变化率（RoCoF）。当电网突然断开时，频率变化率会瞬间增大。装置检测到频率变化率超过设定阈值（如0.5Hz/s）时，无需等待频率绝对值越限即可快速跳闸，大大缩短了孤岛检测时间，适用于对切除速度要求极高的场合。
4. 逆功率保护
针对“自发自用，余电上网”模式的光伏系统。当用户负载消耗功率小于光伏发电功率，且多余功率试图反送至电网，但电网因故障无法吸收时，即形成逆功率。装置通过高精度功率测量，当检测到向电网输送的有功功率超过定值（可设正反向）时，经延时跳闸，防止电能倒送引发的安全问题，并满足电网公司防逆流要求。
5. 有压自动合闸（检同期）
在孤岛保护动作跳闸或装置初次上电后，装置会持续监测电网侧电压。当检测到电网电压恢复正常（幅值、频率在允许范围内），并满足设定的检同期条件（电压差、频率差、相位差在定值内）后，自动发出合闸命令，恢复并网运行，实现无人值守自动恢复供电。
6. 辅助保护与测控功能
装置还集成了完善的通用保护，如三段式过流保护作为线路短路后备，零序过流保护用于检测接地故障，过负荷保护防止设备过热。同时，它具备全面的测控功能，实时测量并显示U、I、P、Q、PF、f等电气量，并通过通信接口将数据上送至监控系统，实现“三遥”功能。
三、低压防孤岛保护装置的工作原理
低压防孤岛保护装置的工作原理是一个基于实时数据采集、多判据逻辑分析和快速执行输出的闭环控制系统，其核心是准确识别“孤岛状态”并可靠动作。
1. 多维度电气量高速采集与计算
装置通过高精度电压、电流互感器（PT/CT）同步采集并网点的三相电压（Ua, Ub, Uc）、三相电流（Ia, Ib, Ic）及零序分量。采样数据经A/D转换后，由主CPU进行全周波傅里叶变换（FFT）等算法处理，实时计算出： ◦ 电压、电流基波有效值及相位。 ◦ 系统频率（f）及其变化率（df/dt）。 ◦ 有功功率（P）、无功功率（Q）、功率因数（cosφ），并判断功率方向（流入电网为正，流出为负）。 ◦ 电压、频率的正序、负序、零序分量。
2. 被动检测与主动检测相结合的孤岛识别
被动检测法：装置持续将计算得到的电压有效值、频率值与内部整定的过压/欠压、过频/欠频定值进行比较。同时，计算频率变化率（df/dt）。只要任一参数（U, f, df/dt）超过其定值并持续相应的延时，即判定为电网异常，触发跳闸。这是最基本、最常用的方法，但存在“检测盲区”（NDZ），即当分布式电源输出功率与本地负载功率高度匹配时，电压和频率可能变化很小，导致无法检测。
主动检测法（部分高端装置具备）：为克服NDZ，装置会主动向电网注入一个微小的扰动信号，例如周期性改变输出电流的幅值或频率（如AFD，主动频率偏移法）。在电网正常时，大电网的“无穷大”特性会吸收此扰动，系统参数稳定。一旦电网断开形成孤岛，这个微小扰动会在孤岛系统内被放大，导致电压或频率迅速漂移并越限，从而被被动检测判据捕捉。主动法大大缩小了NDZ，提高了检测可靠性。
3. 综合逻辑判断与保护出口
所有保护功能模块（电压、频率、逆功率等）并行运行。中央处理单元综合各模块的输出状态、开关量输入（如断路器位置、压板投退）以及预设的闭锁逻辑（如“PT断线闭锁电压保护”）进行最终判断。例如，“孤岛跳闸”逻辑可能是“（低电压保护动作 或 低频保护动作 或 频率突变保护动作）与 逆功率保护未动作 与 外部闭锁未投入”的组合。满足跳闸条件后，CPU驱动对应的出口继电器动作，向并网断路器发出分闸命令，同时生成事件记录（SOE）和故障告警信号。
4. 通信与状态管理
装置通过RS485或以太网接口，将实时测量数据、保护定值、事件记录、装置状态等信息，按照Modbus或IEC 61850等标准规约上传至光伏监控系统或配电自动化主站。运行人员可远程监视并网点运行状态、修改定值、复归信号，实现分布式电源的智能化管理。
四、低压防孤岛保护装置的特点
1. 检测快速可靠，无检测盲区（NDZ）优化
装置采用被动检测（电压/频率）为主，主动检测（扰动注入）为辅的综合策略，有效解决了传统单一被动法在功率匹配场景下的检测盲区问题。频率突变（df/dt）保护提供了毫秒级的快速响应能力。多判据融合逻辑确保了在各种负载条件下孤岛识别的准确性和可靠性，动作时间满足国标2秒内的要求。
2. 功能高度集成，一体化设计
将孤岛保护、通用线路保护（过流、零序）、电气测量、断路器控制、通信管理等功能集成于一台紧凑装置中。这取代了传统需要多个继电器、仪表和PLC才能实现的功能，极大简化了并网柜二次回路设计，减少了接线、节省了空间、降低了成本，并提高了整体系统的可靠性。
3. 硬件工业级设计，环境适应性强

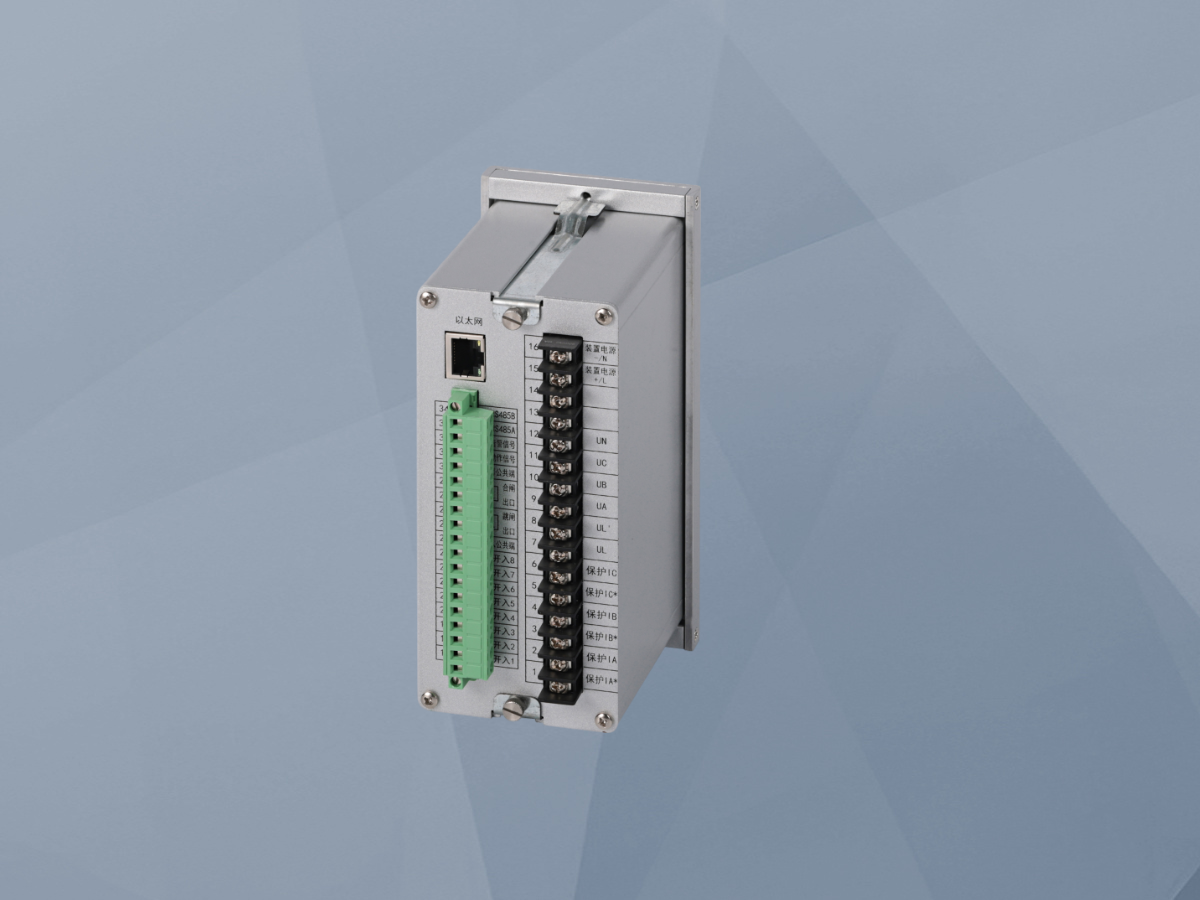

采用全密封金属机箱、无风扇散热、板卡导轨式安装。关键元器件选用工业宽温等级，电源设计支持交直流宽范围输入。整机通过严格的电磁兼容（EMC）测试，抗干扰能力强，能够长期稳定运行于光伏逆变器、开关柜等电磁环境复杂、温湿度变化大的现场。
4. 操作维护便捷，智能化程度高

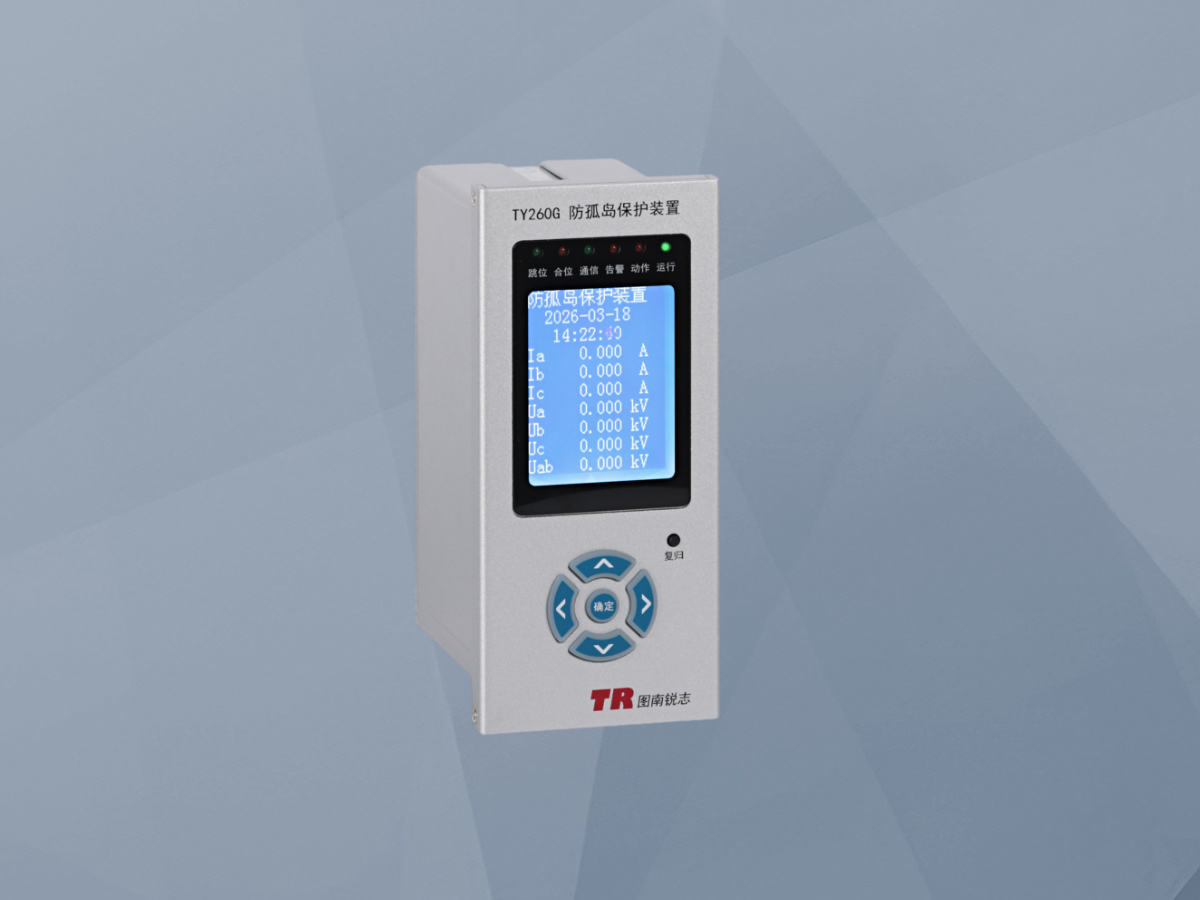

配备大屏幕液晶显示屏，全中文菜单，参数设置直观。支持就地按键操作和远程通信管理。装置具备完善的事件记录（SOE）和故障数据存储功能，便于事后分析。通过标准通信协议，可轻松接入各类能源管理平台，实现分布式电源的“可视、可测、可控”，为智能配电网调度提供数据支撑。
5. 符合标准，认证齐全
装置的设计与功能严格遵循国家及行业相关标准，如《GB/T 33593-2017 分布式电源并网技术要求》、《GB/T 34129-2017 微电网接入配电网测试规范》等。产品通常通过权威机构的检测认证，确保其性能和质量满足电网公司的并网要求，是项目顺利并网验收的必要保障。
