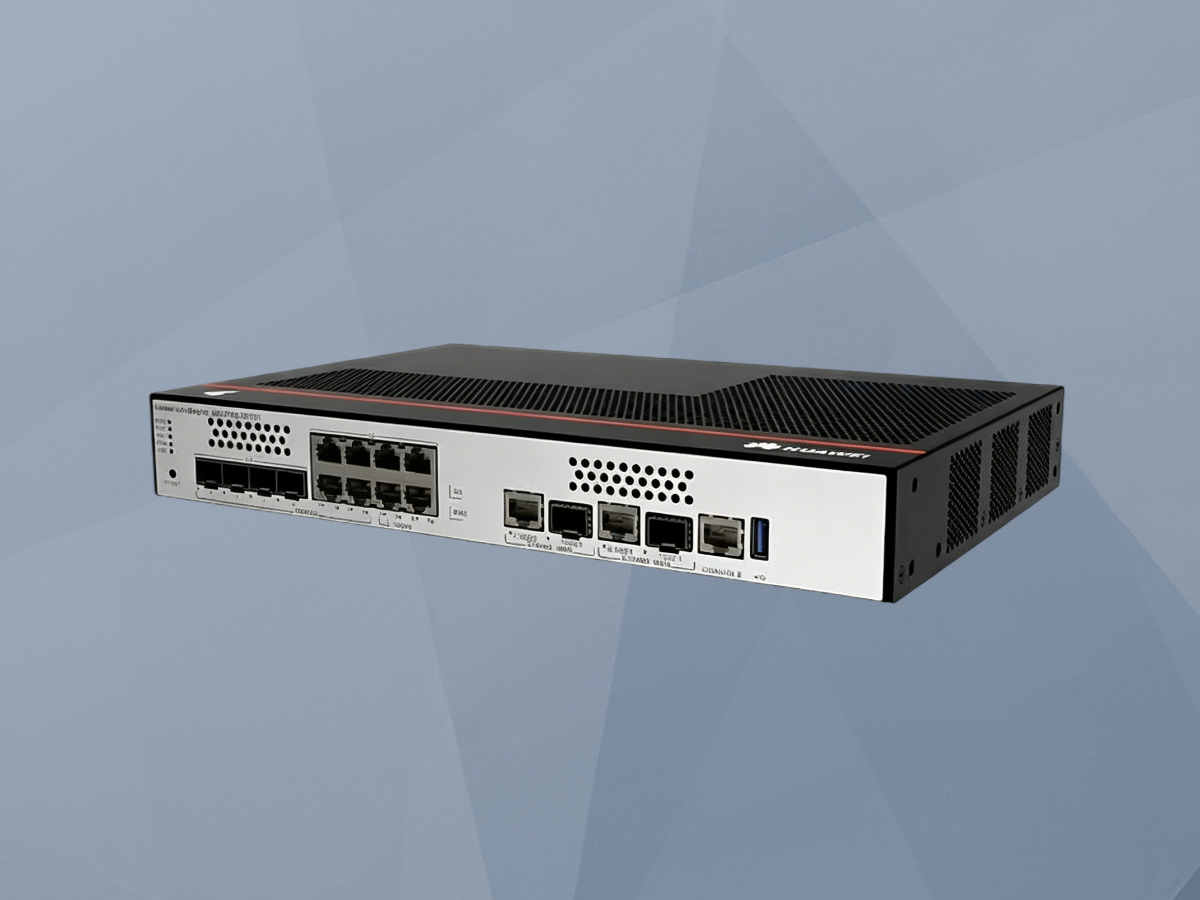

一、调度路由器的概述
调度路由器是电力二次系统安全防护体系"安全分区、网络专用、横向隔离、纵向认证"十六字方针中"网络专用"原则的核心承载设备。它并非普通企业路由器，而是专为电力生产控制大区（安全I区、II区）设计的专用通信设备。其核心使命是在物理层面构建一张独立于管理信息大区和公网的电力调度数据专网，为电网实时监控、自动控制和调度指挥提供高可靠、高安全、确定性的IP数据通道。随着电网智能化程度加深，调度数据网承载的业务已从传统的"四遥"（遥测、遥信、遥控、遥调）扩展到广域测量、保护信息管理、分布式能源调控等，对网络的实时性、带宽和隔离性提出了更高要求。现代调度路由器通过引入MPLS VPN、SRv6、FlexE切片等先进技术，不仅实现了严格的业务隔离，还能为不同优先级的业务提供差异化的服务质量（QoS）和带宽保障，是支撑智能电网稳定运行和新型电力系统建设的神经网络中枢。
二、调度路由器的主要功能
1. 构建专用可靠的调度数据网络
调度路由器是组建电力调度数据专网的基石。它通过运行OSPF、BGP等动态路由协议，自动构建全网路由表，实现调度中心与成千上万个厂站之间IP数据包的高效、准确转发。其设计充分考虑了电力系统的可靠性要求，支持"双平面"组网，即A、B两个平面在设备、链路、电源上完全独立，当任一平面故障时，业务可自动切换至另一平面，实现N-1的可靠性目标，确保电网控制指令永不中断。
2. 实现基于MPLS VPN的严格业务隔离

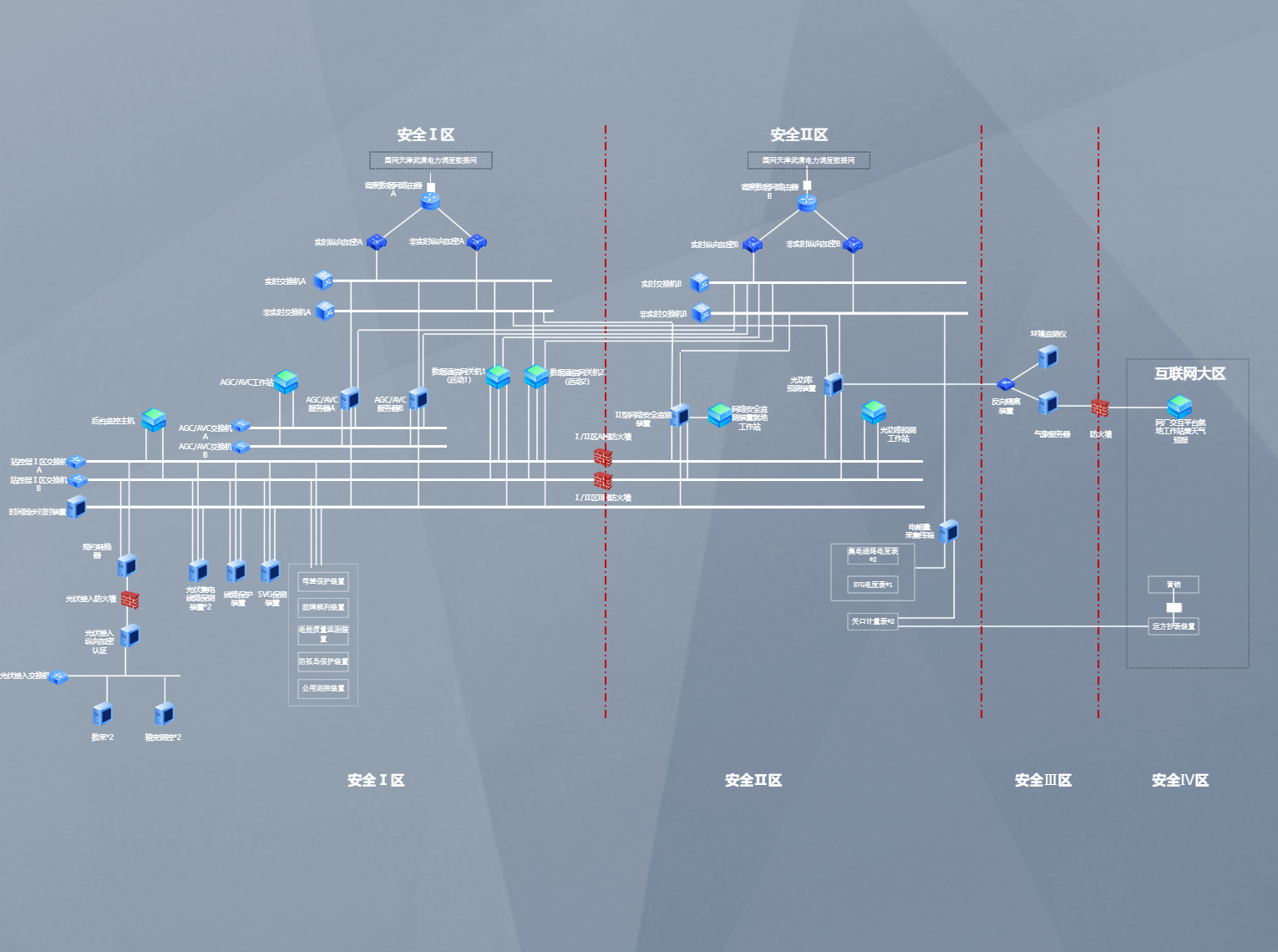

这是调度路由器区别于通用路由器的关键功能。通过在网络层部署MPLS VPN技术，可以在同一套物理设备上为SCADA实时业务（安全I区）、保护信息等非实时业务（安全II区）创建逻辑上完全独立的虚拟网络。各VPN之间的路由表和转发路径严格隔离，即使某个VPN遭受攻击或出现故障，也不会波及其他VPN内的业务，从技术上强制实现了《电力监控系统安全防护规定》中"安全分区"的要求，有效防止了安全风险的跨区蔓延。
3. 提供纵向边界安全加固能力
调度路由器部署在生产控制大区与调度数据网的边界，是纵向防护的第一道关口。它通过与纵向加密认证装置协同工作，构成纵深防御体系。路由器自身可配置严格的ACL策略，仅允许授权IP、协议和端口的数据包通过。同时，它支持将流量引导至加密装置进行国密算法加密和身份认证，确保调度主站与厂站之间通信数据的机密性、完整性和不可否认性，抵御网络监听、数据篡改和伪装攻击。
4. 保障关键业务的传输质量
电力生产业务对网络时延、抖动和丢包率极其敏感。调度路由器具备强大的QoS能力，能够基于DSCP、IP优先级或MPLS EXP字段识别不同业务流（如保护GOOSE报文、SCADA数据），并将其映射到不同的硬件队列中。通过优先级调度、流量整形、拥塞避免等机制，确保保护、控制等最高优先级业务在任何网络状况下都能获得优先转发和带宽保障，满足毫秒级甚至微秒级的传输时延要求，这是通用网络设备难以实现的。
三、调度路由器的工作原理
1. 路由学习与转发
设备上电后，各接口根据配置的IP地址激活。运行OSPF或IS-IS等内部网关协议（IGP）的路由器会与相邻路由器建立邻居关系，通过洪泛链路状态信息，同步整个自治系统（AS）内的网络拓扑。每台路由器基于相同的链路状态数据库，独立运行SPF算法，计算出到达网络中所有网段的最短路径，并生成IP路由表。当数据包到达路由器时，查找引擎根据目的IP地址在路由表中进行最长匹配查找，确定下一跳和出接口，然后将数据包转发出去。对于跨域流量，边界路由器通过BGP协议与其他自治域交换路由信息。
2. MPLS VPN数据封装与转发
当承载VPN业务时，数据转发过程更为复杂。在入口PE（Provider Edge）路由器，设备在收到来自CE（Customer Edge，如厂站交换机）的原始IP包后，首先根据其所属的VPN实例（VRF）查找对应的路由表。然后，在IP包外层压入两层MPLS标签：内层标签（VC标签）用于在PE路由器间标识特定的VPN，外层标签（隧道标签）用于在运营商核心网络（P路由器）中指示路径。P路由器仅根据外层标签进行交换转发，无需感知VPN内部信息，实现了高效的转发和自然的隔离。在出口PE路由器，弹出标签，根据内层标签将原始IP包送达正确的CE设备。
3. 高可用性与快速收敛机制
为确保业务不中断，调度路由器采用了多层冗余机制。硬件上，关键部件如主控板、电源、风扇均支持1+1或N+M冗余。软件上，VRRP协议将多台物理路由器虚拟成一台逻辑路由器，共同提供一个虚拟IP地址作为网关，实现设备间的毫秒级切换。BFD协议与路由协议联动，能够以毫秒级频率检测链路状态，一旦检测到故障，立即通知路由协议重新计算路径，将收敛时间从秒级缩短至百毫秒级，极大提升了网络的抗故障能力。
4. 安全策略执行与流量管理
所有流经路由器的数据包都需要经过安全策略引擎的检查。ACL引擎根据预先配置的规则（源/目的IP、端口、协议）决定是允许通过、拒绝还是重定向到其他处理单元（如加密装置）。QoS引擎则对允许通过的流量进行分类、标记、限速和队列调度。例如，它将识别出的IEC 61850 GOOSE/SV报文标记为最高优先级，放入低时延队列优先调度；而对文件传输等后台流量则进行带宽限制，防止其冲击关键业务。
四、调度路由器的特点
1. 电信级高可靠与高稳定
电力系统要求7x24小时不间断运行。调度路由器从芯片、硬件架构到软件系统均按照电信级标准设计，平均无故障间隔时间（MTBF）长达数十年。支持关键部件全冗余、热插拔，软件支持热补丁、在线升级，确保设备在生命周期内实现"零中断"运维，满足电力生产对设备可靠性的极致要求。
2. 深度契合电力业务场景
设备在设计之初就充分考虑了电力行业的特殊需求。除了支持E1、STM-1等电力传统SDH/PCM接口平滑演进外，其QoS、组播、时钟同步等特性均针对电力控制业务（如IEEE 1588v2精密时钟协议）进行了深度优化。同时，设备必须通过电力行业的权威入网检测，确保与国内外主流厂家的调度自动化系统、保护设备、纵向加密装置等互联互通。
3. 面向未来的技术演进能力
为适应新型电力系统云网融合、业务灵活调度的需求，新一代调度路由器积极引入SRv6（段路由IPv6）、FlexE（灵活以太网）切片、Telemetry等前沿技术。SRv6简化了网络协议，实现业务分钟级发放和智能选路；FlexE硬切片为生产控制业务提供物理隔离的专用通道；Telemetry实现网络状态实时可视和分钟级故障定界。这些技术使网络从"连通管道"向"智能承载平台"演进。
4. 强化的安全可控属性
在网络安全形势日益严峻的背景下，调度路由器的安全可控成为重中之重。主流产品采用国产化芯片和操作系统，实现从硬件到软件的自主可控。同时，设备全面支持国密算法（SM2/SM3/SM4），满足IPSec VPN等场景下的商用密码应用要求。结合内置的防攻击特性（如uRPF、CPCAR），构成了从硬件、协议到数据的内生安全防护体系，筑牢电力关键信息基础设施的网络安全底座。
