调度数据网系列

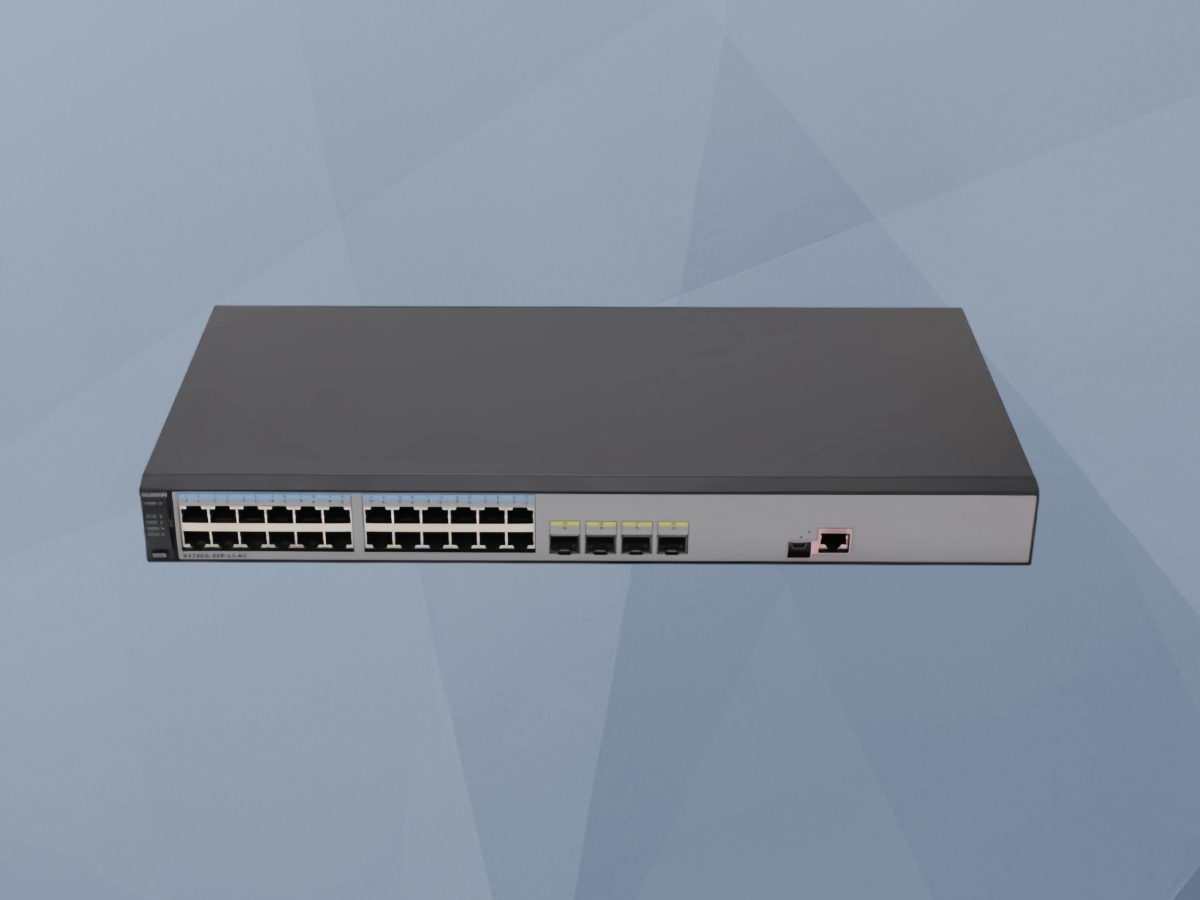

调度数据网交换机

系统层级:省级/地市级调度数据网、集控站/变电站站控层网络、发电厂监控网络。
安全分区:生产控制大区的安全I区(实时控制)与安全II区(非控制生产)。
网络角色:核心汇聚交换机、间隔层接入交换机、过程层交换机(支持GOOSE/SV)。
典型场景:智能变电站、新能源场站(风电/光伏)升压站、水/火电厂辅网、配电自动化主站。

一、调度数据网交换机的概述
      调度数据网交换机是构建智能电网通信基础设施的基石,其定位远超通用网络设备。在电力系统“二次系统安全防护”的框架下,调度数据网承载着电网运行最关键的“三遥”(遥测、遥信、遥控)及保护控制信息。本交换机严格遵循《DL/T 1241-2013 电力工业以太网交换机技术规范》及IEC 61850-3、IEEE 1613等电力行业严苛标准设计。其核心使命是在变电站、电厂等强电磁干扰、高温高湿的恶劣工业环境中,为IEC 61850 MMS(制造报文规范)、GOOSE(面向通用对象的变电站事件)、SV(采样值)以及IEC 104等关键业务提供一条零丢包、低延时、确定性的数据传输通道。交换机采用工业级硬件架构(无风扇、全金属机壳、宽温芯片)和增强型实时操作系统,在软件层面深度融合了电力应用需求,例如为GOOSE/SV报文打上最高优先级标签、支持IEEE 1588v2亚微秒级时钟同步以确保保护动作的精确协同。它是实现变电站“三层两网”结构、支撑广域保护、源网荷储互动等高级应用的物理承载平台,是电力监控系统从“可用”走向“可靠、可信、可控”的关键网络设备。

二、调度数据网交换机的主要功能

1.  高可靠环网与快速自愈
      针对电力网络对连续性的严苛要求,交换机支持多种环网保护协议。ERPS(以太网环保护切换) 协议是电力行业主流选择,它能构建单环或多环拓扑,当检测到环网链路中断时,可在20毫秒内完成故障定位与业务切换,远快于标准的RSTP(秒级),确保保护、控制等实时业务不中断。同时支持RSTP/MSTP 协议,实现复杂的树形与网状网络拓扑的无环设计,提供链路冗余备份。

2.  精准时钟同步与时间确定性
      电力系统诸多应用依赖于精确统一的时间基准。交换机作为网络时钟分发节点,支持:
       IEEE 1588v2 (PTP):通过硬件时间戳处理,实现主从时钟间亚微秒级(≤±1μs)的精度同步,满足合并单元(MU)采样同步、故障录波时间对齐等需求。
       IRIG-B码:通过专用接口(如光纤或同轴)直接接入北斗/GPS时钟源信号,为站内设备提供高精度时间基准,作为PTP的补充或后备。
       时钟冗余与最优主时钟算法(BMCA):支持多时钟源输入,自动选择最优、最可靠的时钟源,提升系统时间可靠性。

3.  电力业务感知与服务质量(QoS)保障
      交换机内置电力协议识别引擎,能够基于报文特征(如以太网类型、VLAN ID、目标MAC地址、APPID等)自动识别IEC 61850 GOOSE、SV及MMS报文。通过优先级标签(802.1p/DSCP)重标记和严格优先级队列(SP)与加权公平队列(WFQ)调度机制,确保GOOSE(跳闸命令)、SV(采样值)这类对实时性要求最高的报文(优先级7)能够以最低的延时和抖动被优先转发,避免因网络拥塞导致保护误动或拒动。

4.  增强型网络安全防护
      作为安全I/II区的边界和核心,交换机集成多重安全策略:
       访问控制:支持基于端口、IP、MAC的VLAN划分和绑定,实现业务逻辑隔离。通过ACL(访问控制列表)精细控制报文流向。
       防网络攻击:具备广播/组播/未知单播风暴抑制、DHCP Snooping(防私接)、IP Source Guard(防IP欺骗)、静态ARP绑定等功能,抵御二层网络常见攻击。
       安全审计与管理:支持SNMPv3加密网管、Syslog事件日志记录、用户分级分权管理,所有配置变更可追溯。

5.  智能运维与诊断
      提供完善的网络可视化管理工具。支持sFlow/netFlow流量采样,实时监控网络流量组成与趋势。端口镜像功能可将指定端口流量复制至分析端口,用于协议分析或故障排查。支持环回测试、电缆诊断等本地维护功能,以及通过SNMP TRAP或Syslog主动上报告警信息至网管系统,实现预测性维护。

三、调度数据网交换机的工作原理
      调度数据网交换机的工作原理遵循OSI七层模型,但其核心操作集中在数据链路层(L2) 和网络层(L3),并深度融合了应用层(L7)的电力业务感知。

1.  数据接收、学习与转发决策
      帧接收与校验:交换机端口PHY芯片接收到光电转换后的以太网帧,进行前导码和帧起始定界符(SFD)同步,并计算帧校验序列(FCS),丢弃错误帧。
      MAC地址表学习:交换机解析帧的源MAC地址和入端口信息,将其记录在内部的MAC地址表中。例如,当从端口1收到来自保护装置A(MAC_A)的报文,则在表中建立条目MAC_A <-> Port 1。此表动态更新,老化时间可设。
      转发决策:交换机解析帧的目的MAC地址,并查询MAC地址表。查询结果有三种处理方式:
       单播已知:若表中存在目的MAC地址条目(如MAC_B <-> Port 3),则仅从端口3转发出去(单播)。
       单播未知/广播/组播:若表中无目的MAC地址条目,或目的地址为广播(FF:FF:FF:FF:FF:FF)或需转发的组播地址,则从除接收端口外的所有属于同一VLAN的端口进行泛洪。

2.  VLAN隔离与优先级处理
      VLAN标记与识别:交换机根据端口模式(Access/Trunk)处理802.1Q VLAN标签。Access端口接收无标签帧,并根据PVID(端口默认VLAN ID)为其打上内部标签;发送时剥离标签。Trunk端口允许携带特定VLAN标签的帧通过,实现跨交换机的VLAN扩展。
      QoS优先级调度:交换机根据802.1p优先级位(共8级,0-7)对报文进行分类。GOOSE/SV报文通常被标记为优先级6或7。交换机的输出队列采用严格优先级队列(SPQ) 算法,确保高优先级队列的报文被优先调度发送,只有在高优先级队列为空时,才服务低优先级队列。这从根本上保证了关键控制报文的低延时。

3.  环网协议与时钟同步的协同工作
      ERPS环网协议:交换机周期性发送ERPS健康检测报文。当环网完整时,环网中的一台交换机(主节点)会逻辑阻塞其副端口,防止广播风暴。当链路故障被检测到时,故障点两侧的交换机会立即发送故障通知报文。主节点收到后,在毫秒级内解除对副端口的阻塞,并刷新MAC地址表,流量沿新的路径转发。
      PTP时钟同步:支持PTP的交换机会在网络中扮演透明时钟(TC) 或边界时钟(BC) 角色。以TC为例,当其转发PTP事件报文(Sync, Delay_Req)时,会计算报文在本机存储转发所消耗的时间(驻留时间),并将此值累加到报文的修正字段(correctionField)中,从而在后续的从时钟端补偿掉网络设备的延时,实现端到端的精准同步。

四、调度数据网交换机的特点

1.  工业级高可靠与强环境适应性
      硬件设计以满足电力现场严酷环境为首要目标。采用无风扇、全密闭金属外壳散热设计,从根本上杜绝了灰尘侵入和风扇故障风险。核心元器件选用工业级宽温(-40℃~+75℃)产品,电源支持交直流宽压输入及双冗余。整机通过IEC 61850-3(变电站)和IEEE 1613(严苛环境)标准认证,具备卓越的抗强电磁干扰、静电、浪涌和振动能力,平均无故障时间(MTBF)超过20万小时。

2.  网络性能的确定性与低延时
      针对电力控制业务对实时性的极致要求,交换机在芯片转发架构、队列调度算法上进行了深度优化。采用存储转发模式确保数据完整性,固定转发延时极低且可预测。通过硬件实现的关键协议(如PTP时间戳、ERPS协议处理)和最高优先级的QoS策略,确保即使在网络流量突发时,GOOSE、SV等生产控制报文的端到端传输延时也能稳定在百微秒至毫秒级,满足继电保护等业务的苛刻时限要求。

3.  深度电力业务感知与协议融合
      与通用交换机不同,本装置在设计之初即深度理解电力系统通信需求。它不仅能识别和处理IEC 61850系列报文,优化其转发路径和优先级,还常集成电力行业专用接口(如IRIG-B、E1),并支持与SDH、工业无线等网络混合组网。其软件系统通常预置符合电力行业规范的网络配置模板,大大简化了现场调试和运维复杂度。

4.  多重网络安全与主动防御
      作为生产控制大区的核心网络设备,其安全功能至关重要。除基础的端口安全、VLAN隔离外,提供了从二层到四层的立体化安全防护,如防ARP欺骗、防MAC/IP地址漂移、基于角色的访问控制等。支持安全日志审计和异常流量监测,能够与站端的网络安全监测装置联动,构成主动防御体系,满足电力监控系统安全防护的“安全分区、网络专用、横向隔离、纵向认证”十六字方针要求。

5.  智能化运维与全生命周期管理
      提供基于SNMPv3、CLI、Web的多种管理方式,并支持主流的网管平台(如iManager U2000)。具备丰富的OAM(操作、管理、维护)功能,如环回测试、链路诊断、流量镜像、事件告警等。支持固件远程安全升级和配置备份/恢复。这些功能极大降低了分布广泛的变电站交换机的运维成本,提升了电网通信网络的整体可管理性和可用性。

技术参数

参数类别参数项规格 / 典型值
系统组成适用对象电力调度数据网站点级接入交换机,用于远动业务、二次安防设备的数据接入与转发
主要功能二层交换、VLAN 划分、端口镜像、SNMP 网管;与路由器、纵向加密装置配合构成调度数据网接入
执行标准标准依据电力调度数据网相关技术规范及 GB/T 21671《基于以太网技术的局域网(LAN)系统验收测评规范》
设计 / 试验标准电力调度数据网相关技术规范、GB/T 21671 及设备本身相关国家标准
接口配置以太网端口端口数量与速率(100M / 1000M)按型号配置,光口 / 电口组合按工程确定
功能配置交换 / 路由二层交换(VLAN、端口镜像、生成树)或三层路由(静态 / 动态路由,按型号)
QoS按调度业务优先级配置服务质量保障策略
网络管理网管SNMP 网管与日志管理,支持远程维护(按安全要求)
可靠性冗余双电源冗余(按型号)、主备链路(按组网方案)
环境条件工作环境机房 / 屏柜内安装,环境条件满足设备要求

注:以上为该产品族的常规配置与行业通用指标,源自产品随机技术说明书及所列国家标准;不同订货批次、不同电压等级与不同工程配置的参数存在差异,实际供货参数以项目技术协议、出厂检验报告与随机图纸为准。

安装尺寸与部署说明

调度数据网交换机 采用 19 英寸机架式机箱,安装于通信屏、保护屏内或机房标准网络机柜;按型号亦可提供紧凑型机箱,支持导轨安装或壁挂安装。设备前后面板布置网口、串口与电源端子,正面维护、背面接线。

部件 / 设备外形尺寸 高×宽×深安装方式备注
调度数据网交换机1U / 2U 标准 19 英寸机架式机箱(按型号)机架安装:通信屏、保护屏内或机房标准网络机柜机箱形式与接口数量按型号
安装配件机架挂耳 / 导轨随机附件按机箱形式配套
电源接入AC 220V 或 DC 48V / 220V(按型号)屏内或机柜电源端子接入电源容量按配置计算

部署要点:机架安装时底部或中部托板承重,避免仅靠挂耳受力;设备上下预留 1U 及以上散热空间;通信线缆与电源电缆分侧、分层敷设;机壳与机柜接地排可靠连接,光缆金属加强芯按规范接地。

注意事项:上电前核对电源极性与电压等级;网口与串口接线按设计图纸端子定义核对;更换或扩容串口板卡前先断电操作。

注:外形与安装尺寸随型号与配置存在差异,以随机说明书《机箱外型尺寸图》《开孔尺寸图》及制造图纸为准。 注:以上为该产品族的常规配置与行业通用指标,源自产品随机技术说明书及所列国家标准;不同订货批次、不同电压等级与不同工程配置的参数存在差异,实际供货参数以项目技术协议、出厂检验报告与随机图纸为准。

调度数据网交换机应用组网图

组网说明:调度数据网交换机 按上图典型方式接入系统,实现数据采集、远程监控与控制联动;实线为电气回路 / 信号,虚线为通信链路。图中为典型组网方式,实际接入方式、接口数量与通信规约按项目技术协议确定。
