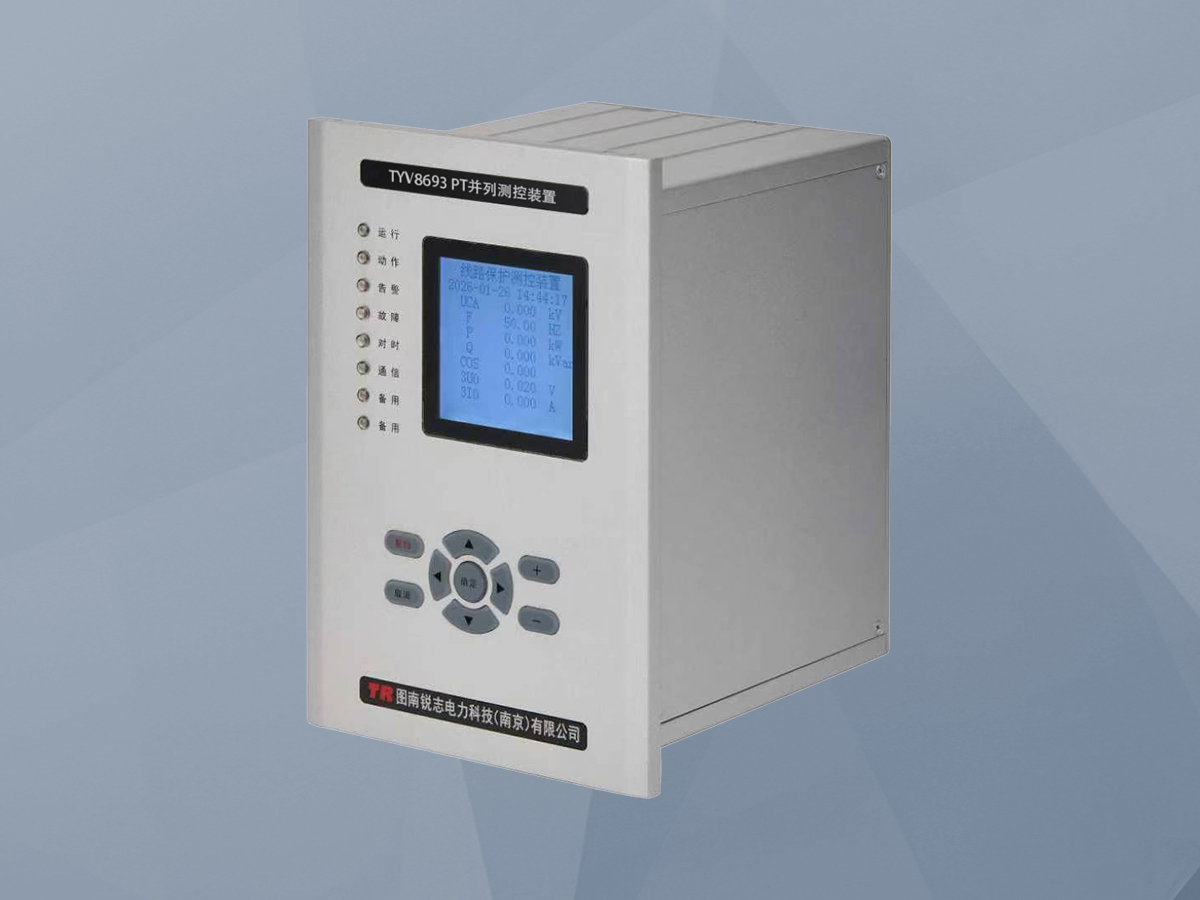

TYV8693 PT并列测控装置

一、PT并列测控装置的概述
      PT并列测控装置是变电站电压二次回路安全运行的核心逻辑控制单元。在具有两段及以上母线的配电系统中，每段母线通常配置独立的电压互感器（PT）为其所属线路、变压器等设备的保护、测量、计量装置提供电压基准。当任一段母线的PT因定期校验、故障或检修需要退出运行时，该段母线上的所有二次设备将失去电压信号，可能导致低电压保护误动、方向元件失效、电能计量中断等问题。本装置基于高性能微处理器设计，通过实时采集母联（分段）断路器的位置信号和两组PT手车的位置信号，在严格满足“一次系统已并列”且“仅一组PT投入运行”的安全前提下，自动控制大容量并列继电器动作，实现两组PT二次回路的可靠并联。其核心价值在于确保在任何一组PT退出时，全站二次设备都能获得连续、正确的电压信号，从而保障保护的正确动作、测量的准确性和供电的连续性，是提高变电站运行灵活性和可靠性的关键设备。
二、PT并列测控装置的主要功能
1.  PT自动并列与解列控制
      这是装置最核心的功能。装置通过开关量输入（DI）实时采集母联（分段）断路器的合位信号，以及I、II段母线PT手车的“工作”、“试验”位置信号。其内部逻辑单元持续进行判断：仅当检测到“母联断路器在合位”（一次系统并列）且“一组PT在工作位，另一组PT在试验或退出位”（PT状态互斥）时，才开放并列逻辑。满足条件后，装置驱动内部并列继电器组动作，将两组PT的二次绕组（包括相电压、线电压及开口三角电压）对应相别进行电气连接。当母联断路器分闸或PT状态改变时，装置自动执行解列操作，防止不同电源系统的PT二次侧误并列造成短路。
2.  PT电压异常保护
      低电压保护：持续监测各段母线的三相线电压。当三相线电压均低于整定值并持续设定延时后，装置发出低电压告警信号，提示可能存在母线失压或PT二次回路严重异常。
      过电压保护：监测母线线电压，当任一相间电压超过整定值并持续设定延时后，发出过电压告警，防止因系统过电压或谐振对PT及二次设备造成损害。
      零序过电压保护（绝缘监察）：专门监测PT开口三角绕组的电压（3U₀）。在小电流接地系统中，当发生单相接地故障时，3U₀会显著升高。装置检测到3U₀超过定值后，经延时发出“母线接地”告警信号，辅助运行人员定位接地故障线路。
3.  PT断线检测与告警
      装置采用多判据综合识别PT二次回路断线故障。典型判据包括：①三相电压矢量和小于极低门槛（如8V），且三相电压均低于此门槛，判为三相失压；②三相电压矢量和大于门槛，但最小线电压过低（如小于16V），判为两相或单相PT断线；③三相电压矢量和大于门槛，且最大与最小线电压差值过大。该功能能及时暴露PT熔丝熔断、二次接线松动或开路等隐患，防止保护装置因电压信号异常而误判。
4.  全景数据采集与远程监控
      装置高精度采集两段母线的所有相电压、线电压、零序电压及系统频率。这些实时数据、开关量状态（如并列状态、告警信号）以及事件记录（SOE），通过标准的RS485或以太网通信接口，按照Modbus、IEC 61850等规约上传至站控层监控系统，实现远程集中监视与控制。
三、PT并列测控装置的工作原理
      PT并列测控装置的工作原理围绕“状态采集→逻辑判断→安全控制→信息上传”的闭环流程展开。
1.  运行状态实时采集与处理
      装置通过高精度电压变换模块，同步采集来自I、II段母线PT二次侧的A、B、C、N相电压及开口三角电压（3U₀），将其转换为适合微处理器处理的低电平信号。同时，开关量输入模块通过光电隔离，实时读取母联断路器位置（HWJ/TWJ）、I/II母PT手车位置、功能投退压板等关键状态信号。所有模拟量和开关量信号经抗干扰滤波和A/D转换后，送入主CPU进行运算。
2.  并列逻辑的智能判断与多重闭锁
      CPU内的逻辑处理单元周期性地执行核心的并列条件判断。首先，检查“PT并列功能”软压板是否投入。然后，对采集的开关量进行严格的“与”逻辑运算：条件A（一次并列）：母联断路器合位信号为真；条件B（PT状态互斥且明确）：一组PT手车“工作”位置信号为真，且另一组PT手车“试验”或“退出”位置信号为真。仅当A与B同时满足时，并列逻辑才被激活。此设计通过硬件接点和软件逻辑的双重闭锁，从根本上防止了在两段母线分列运行或两组PT均投入时的误并列风险，确保了操作的安全性。
3.  保护功能的算法实现与执行
      在逻辑判断的同时，保护算法模块并行运行。低电压保护计算三相线电压的有效值，当三者均低于定值且持续时间达到整定延时时动作。过电压保护监测最大线电压。零序过压保护计算开口三角电压的有效值。PT断线检测则执行更复杂的多判据算法，以区分系统真实故障与PT二次回路异常。所有保护功能均可独立投退和整定。
4.  控制输出与信息综合管理
      当并列逻辑满足且无闭锁信号时，CPU驱动指定的并列继电器组动作，其大容量触点闭合，完成两组PT二次回路的物理连接。任何保护动作或状态变位都会触发事件记录（SOE）和可能的故障录波。通信管理模块将装置的所有运行数据、事件信息、录波文件按既定规约打包，通过通信接口实时上送至后台监控系统，实现信息的互联互通和远程运维。
四、PT并列测控装置的特点
1.  逻辑严谨，安全闭锁可靠
      装置将“一次并列先于二次并列”的核心安全原则固化为严格的硬件接线和软件判据。通过必须同时采集母联位置和两组PT位置信号来实现多重条件闭锁，有效杜绝了因误操作或信号错误导致的PT二次侧误并列，避免了可能发生的短路事故，安全性极高。
2.  功能集成，简化二次设计
      传统方案需要独立的并列切换把手、电压监测继电器和告警装置。本装置将PT并列控制、电压保护、绝缘监察、测量通信等功能高度集成于一体。这大幅简化了PT柜或测控屏的二次回路设计，减少了屏柜空间、连接电缆和端子数量，提高了系统整体可靠性和可维护性。
3.  硬件坚固，环境适应性强
      采用全密封加强型机箱或小型化结构设计，具有良好的抗震、防尘性能。关键电路采用光电隔离和电磁屏蔽技术，整机通过严格的电磁兼容（EMC）测试，抗干扰能力强，能在变电站强电磁干扰环境下长期稳定运行。
4.  操作灵活，支持多种控制模式
      支持“就地手动”、“远方遥控”和“自动”三种并列/解列控制模式。运行人员可通过装置面板的按键和液晶屏进行就地操作和参数整定，也可通过后台监控系统进行远程控制和状态监视，适应不同的运行习惯和自动化水平要求。
5.  通信标准化，易于系统集成
      装置标配RS485通信接口，并可选配以太网接口，支持Modbus、IEC 60870-5-103/104、IEC 61850等电力行业标准通信规约。这使得它可以轻松接入不同厂商的变电站综合自动化系统或调度主站，实现信息共享和远程智能运维，符合智能变电站的发展趋势。
